УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «1» июля 2021 г. № 1156
Лист № 1
Регистрационный № 82102-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цепей векторные S50180
векторные)
отражения
Назначение средства измерений
Анализаторы цепей векторные S50180 (далее – анализаторы цепей
предназначены для измерений комплексных коэффициентов передачи и
(элементов матрицы рассеяния) многополюсников.
Описание средства измерений
Принципдействия основанна выделениипадающего,прошедшегочерез
исследуемый многополюсник, и отраженного от его входов сигналов, формировании
напряжений,пропорциональныхэтимсигналам, с помощью высокостабильного
супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
Анализаторыцепейвекторныеобъединяютводномкорпусегенераторы
испытательного и гетеродинного сигналов, аттенюатор регулировки выходной мощности,
коммутатор (переключательнаправления распространения испытательного сигнала),
измерительные секции, многоканальный приёмник, блок управления с сигнальным
процессором и блок питания.
Анализаторы цепей векторные поддерживают разные способы калибровки и
коррекции результатов измерений коэффициентов передачи и отражения. Калибровка
выполняется с помощью автоматических калибровочных модулей или механических наборов
мер, имеющих коаксиальные соединители, фланцы волноводов или другую конструкцию для
подключения в требуемой волноведущей структуре.
Анализаторы цепей векторные позволяют проводить измерения исследуемых
устройств в непрерывном и импульсном режимах. Результаты измерений могут быть
представлены в частотной и временной областях. Анализаторы цепей векторныеимеют опции
для работы в качестве анализатора спектра или измерителя коэффициента шума. Режим
измерений устройств с преобразованием частоты реализован в базовой конструкции.
Общий вид приведён на рисунке 1. Места для размещения наклеек приведены на
рисунках 2 и 3. Место нанесения знака утверждения типа находится на наклейке,
расположенной на задней панели. Функцию защиты от несанкционированного доступа
выполняет гарантийная пломба, расположенная на нижней панели.
Заводской trial, идентифицирующий каждый экземпляр анализатора цепей
векторного, наносится на наклейку, размещаемую на задней панели.
Нанесение знака поверки на средство измерений не предусмотрено.
Лист № 2
Всего листов 8

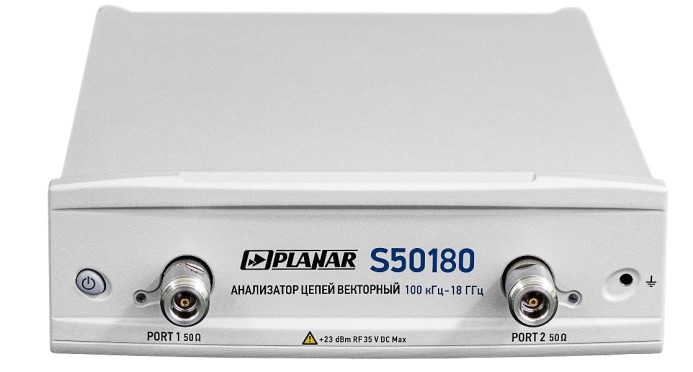

Рисунок 1 – Общий вид анализаторов цепей векторных S50180

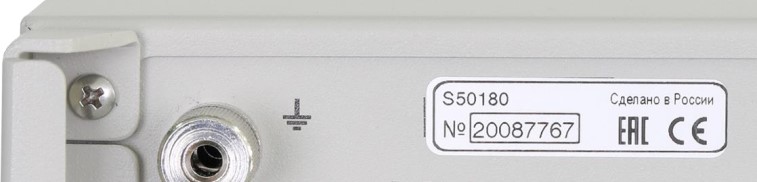

Рисунок 2 – Место нанесения знака утверждения типа на наклейке задней панели
анализаторов цепей векторных S50180
Место нанесения знака утверждения типа

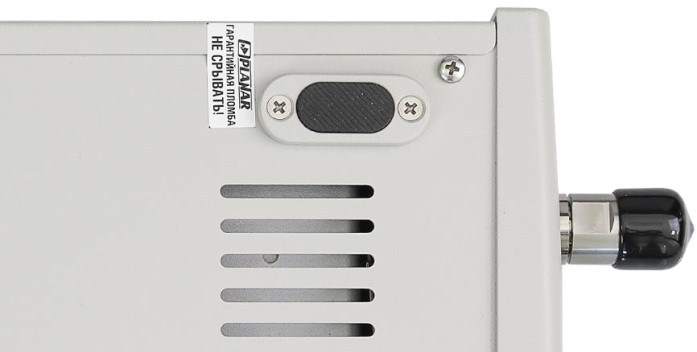

Рисунок 3 – Схема пломбировки на нижней панели
анализаторов цепей векторных S50180
Место пломбировки
Лист № 3
Всего листов 8
Программное обеспечение
Анализаторы цепей векторные работают под управлением внешнего персонального
компьютера с установленным программным обеспечением, которое проводит обработку
информации и выполняет ряд вычислительных функций. Для связи с персональным
компьютером используется интерфейс USB.
Метрологически значимой частью программного обеспечения для анализаторов
цепей векторных S50180 является файл S2VNA.exe.
Влияние программного обеспечения не приводит к выходу метрологических
характеристик анализаторов цепей векторных за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий»в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
S2VNA
Номер версии (идентификационный номер) ПО
не ниже 19.0.0
Таблица 1 – Идентификационные данные программного обеспечения
Метрологические и технические характеристики
Наименование характеристики
Значение
Диапазон рабочих частот, МГц
от 0,1 до 18000,0
Пределы допускаемой относительной
погрешности установки частоты выходного
сигнала
5
10
–6
Пределы допускаемой относительной
погрешности установки уровня выходной
мощности, дБ
1)
±2,0
Диапазон измерений модуля коэффициента
отражения
от 0 до 1
Пределы допускаемой абсолютной
погрешности измерений модуля коэффициента
отражения
2-4)
±[Ed + (Er-1)
|S
ii
| + Es
|S
ii
|
2
]
Пределы допускаемой абсолютной
погрешности измерений фазы коэффициента
отражения, градус
5)
±[1,0+(180/
)
arcsin(
|S
ii
|/|S
ii
|)]
Пределы допускаемой относительной
погрешности измерений КСВН, %
3)
±[2
|S
ii
|
100] / [1 - |S
ii
|
2
-
|S
ii
|
(1+|S
ii
|)]
Таблица 2 – Метрологические характеристики
Диапазон установки уровня выходной
мощности в диапазоне частот, дБм:
от 100 кГц до 16 ГГц включ.
св. 16 до 18 ГГц
от -45 до +10
от -45 до +6
Лист № 4
Всего листов 8
Наименование характеристики
Значение
±|S
ji
|
[(Et-1) + Es
|S
ii
| +
+El
|S
jj
| + Ex
|S
ji
|
-1
+ L
|S
ji
|
2
]
±[0,5+(180/
)
arcsin(
|S
ji
|/|S
ji
|)]
от 1 до 3
10
5
0,010
0,002
0,003
0,004
от -90 до +10
от -120 до +10
от -115 до +10
от -112 до +10
от -112 до +6
-100
-130
-125
-122
Диапазон измерений модуля коэффициента
передачи при полосе фильтра промежуточной
частоты 1 Гц в диапазоне частот, дБ:
от 100 кГц до 1 МГц включ.
св. 1,0 МГц до 6,5 ГГц включ.
св. 6,5 до 12,0 ГГц включ.
св. 12 до 16 ГГц включ.
св. 16 до 18 ГГц
Пределы допускаемой абсолютной
погрешности измерений модуля коэффициента
передачи
6-7)
Пределы допускаемой абсолютной
погрешности измерений фазы коэффициента
передачи, градус
8)
Уровень собственного шума приёмников в
диапазоне частот, дБм/Гц, не более:
от 100 кГц до 1 МГц включ.
св. 1,0 МГц до 6,5 ГГц включ.
св. 6,5 до 12,0 ГГц включ.
св. 12 до 18 ГГц
Полоса пропускания фильтра промежуточной
частоты, Гц
Среднее квадратическое отклонение трассы
при измерении модуля коэффициентов
передачи и отражения в диапазоне частот и
полосе фильтра промежуточной частоты 3 кГц,
дБ, не более:
от 100 кГц до 1 МГц включ.
св. 1,0 МГц до 6,5 ГГц включ.
св. 6,5 до 12,0 ГГц включ.
св. 12 до 18 ГГц
Лист № 5
Всего листов 8
Наименование характеристикиЗначение
П р и м е ч а н и я :
1)
Пределы погрешности установки уровня выходной мощности нормированы для
диапазона температур окружающего воздуха от +18 до +28 ºС.
2)
Пределы погрешности измерений модуля и фазы коэффициента отражения
нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением.
3)
В формуле приняты следующие обозначения:
|S
ii
| – действительный (или измеренный) модуль коэффициента отражения
исследуемого устройства (далее - ИУ) в линейном масштабе;
|S
ii
| – предел допускаемой абсолютной погрешности измерений модуля
коэффициента отражения в линейном масштабе;
|S
ii
| и
|S
ii
| являются безразмерными.
4)
В формуле приняты следующие обозначения:
Ed – эффективная направленность;
Er – эффективный трекинг отражения;
Es – эффективное согласование источника.
Эффективные (скорректированные) параметры анализаторов приведены в таблице
Ошибка! Источник ссылки не найден..
5)
Погрешность фазы нормируется в диапазоне модуля коэффициента отражения |S
ii
| от
0,018 до 1,000 (от -35 до 0 дБ).
6)
В формуле приняты следующие обозначения:
|S
ji
| – действительный (или измеренный) модуль коэффициента передачи в линейном
масштабе;
|S
ii
| и |S
jj
| – действительный (или измеренный) модуль коэффициента отражения
входа и выхода ИУ в линейном масштабе;
|S
ji
| – предел допускаемой абсолютной погрешности измерений модуля
коэффициента передачи в линейном масштабе;
|S
ji
|, |S
ii
|, |S
jj
| и
|S
ji
| являются безразмерными.
7)
В формуле приняты следующие обозначения:
Et – эффективный трекинг передачи;
El – эффективное согласование нагрузки;
L = L0
10
РВЫХ / 10
– коэффициент, характеризующий нелинейность амплитудной
характеристики приёмников;
Р
ВЫХ
– уровень выходной мощности при измерении, дБм;
Ex=10
(D+10
lg(
fПЧ.М/
fПЧ.Н)-РВЫХ)/20
–максимальный уровень собственного шума
(изоляция);
D – нижняя граница диапазона измерений модуля коэффициента передачи, дБ;
f
ПЧ.М
– ширина полосы пропускания фильтра промежуточной частоты при
измерении, Гц;
f
ПЧ.Н
–номинальнаяширинаполосыпропускания фильтрапромежуточной частоты,
равная1 Гц.
Эффективные (скорректированные) параметры приведены в таблице Ошибка! Источник
ссылки не найден.. Параметры Ex и L0=L указаны для уровня выходной мощности 0 дБм
и полосы фильтра промежуточной частоты 1 Гц. Пределы погрешности вычисляются для
любого доступного уровня выходной мощности и полосы фильтра промежуточной
частоты.
8)
В формуле Δ|S
ji
| и |S
ji
| приведены в линейном масштабе.
Лист № 6
Всего листов 8
Наименование характеристики
Значение
2
N, розетка
волновое сопротивление, Ом
50
нескорректированные параметры, дБ, не менее
Напряжение питания от сети переменного тока
частотой 50 Гц, В
от 198 до 242
Потребляемая мощность от сети переменного тока
частотой 50 Гц, Вт, не более
40
Время непрерывной работы, ч, не менее
370
210
75
Масса, кг, не более
3,9
Рабочие условия эксплуатации:
температура окружающего воздуха,
С
от +5 до +40
90
атмосферное давление, кПа
от 70,0 до 106,7
Таблица 3 - Основные технические характеристики
Количество измерительных портов
Параметры измерительных портов:
тип соединителей
приведены в таблице Ошибка!
Источник ссылки не найден.
Подключение к компьютеру для управления:
тип соединителя
интерфейс
USB B
USB 2.0
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Время установления рабочего режима, мин, не более
от 11 до 15
35
40
16
Габаритные размеры (длина
ширина
высота), мм,
не более
относительная влажность воздуха при температуре
плюс 25
С, %, не более
Лист № 7
Всего листов 8
Диапазон частот
L0
от 100 кГц до 1 МГц
св. 1,0 МГц до 6,5 ГГц
св. 6,5 до 10,0 ГГц
св. 10 до 12 ГГц
св. 12 до 18 ГГц
Таблица 4 – Эффективные параметры
EdEs
El(Er-1)
(Et-1)Ex
0,0050,010
0,0050,012
0,0093,2×10
-5
0,0050,010
0,0050,012
0,0091,0×10
-6
0,0050,010
0,0050,012
0,0091,8×10
-6
0,0080,013
0,0080,012
0,0091,8×10
-6
0,0080,013
0,0080,012
0,0092,5×10
-6
1,15
10
-3
1,15
10
-3
1,15
10
-3
1,15
10
-3
1,15
10
-3
Диапазон частот
от 100 кГц до 1 MГц
10
8
12
св. 1,0 MГц до 6,5 ГГц
15
12
15
св. 6,5 до 12,0 ГГц
10
8
10
св. 12 до 18 ГГц
10
8
10
Таблица 5 – Нескорректированные параметры
Направленность,
дБ
Согласование
источника, дБ
Согласование
нагрузки, дБ
Знак утверждения типа
наносится натитульный лист руководствапо эксплуатации РЭ6687-141-21477812-2018(вверхней
части листа) и нанаклейку, размещенную на задней панели анализаторов цепейвекторных.
Комплектность средства измерений
Наименование
Обозначение
Количество
Формуляр
ФО 6687-141-21477812-2018
1 экз.
П р и м е ч а н и я :
1 Программное обеспечение и документация поставляются на USB flash накопителе.
2 Руководство по эксплуатации содержит две части.
3 Принадлежности, к которым относятся измерительные кабели и переходы, а также
средства калибровки, поставляются по отдельному заказу.
Таблица 6 – Комплектность средства измерений
Анализатор цепей векторный
Кабель USB
Блок питания
Программное обеспечение
Принадлежности
Руководство по эксплуатации
S50180
–
–
–
–
РЭ 6687-141-21477812-2018
1 шт.
1 шт.
1 шт.
1 шт.
–
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок работы» руководства по эксплуатации РЭ 6687-141-
21477812-2018.
Лист № 8
Всего листов 8
Нормативные и технические документы, устанавливающие требования к анализаторам
цепей векторным S50180
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений
волновогосопротивления,комплексныхкоэффициентовотраженияипередачив
коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной
поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в
диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта №3383 от 30.12.2019 Об утверждении Государственной
поверочной схемы для средств измерений ослабления напряжения постоянного тока и
электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения
метрологических характеристик
ТУ 6687-141-21477812-2018 Анализаторы цепей векторные S50180. Технические
условия
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25148-03 | Анализаторы вольтамперометрические | ВА-03 | ООО "Спектрум", г.С.-Петербург | 1 год | Перейти |
| 72220-18 | Анализаторы температуры и влажности масла | EE | Фирма "E+E Elektronik Ges.m.b.H", Австрия | 1 год | Перейти |
| 34718-12 | Анализаторы паров этанола в выдыхаемом воздухе | Lion Intoxilyzer 8000 | Фирма "Lion Laboratories Ltd.", Великобритания | 1 год | Перейти |
| 72230-18 | Анализаторы молока | Bentley Instruments | Фирма "Bentley Instruments Inc.", США | 1 год | Перейти |
| 24862-03 | Анализаторы гематологические | HemaScreen | Фирма "Hospitex Diagnostics S.r.L.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
