Номер госреестра:
82103-21
Наименование СИ:
Копёр вертикальный
Обозначение типа:
DPFest 600
Производитель:
LABORTECH s.r.o., Чешская Республика
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
ZA/2019/46
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «1» июля 2021 г. № 1156
Лист № 1
Регистрационный № 82103-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Копёр вертикальный DPFest 600
Назначение средства измерений
Копёр вертикальный DPFest 600 (далее по тексту - копёр) предназначен для измерений
энергии и силы при проведении испытаний по разрушению образцов под воздействием
вертикально падающего груза.
Описание средства измерений
Принцип действия копра основан на измерении количества энергии, затраченной на
деформацию образца единичным ударным нагружением. Энергия, затраченная на деформацию
образца, определяется как разность потенциальной энергии падающего груза, поднятого на
расчётную высоту, и кинетической энергии в точке после разрушения образца.
Конструктивно копёр состоит из корпуса, вертикальных колонн, падающего груза с
бойком, электропривода салазок падающего груза, пульта управления и системы обработки
данных, предназначенной для управления работой, проведения настройки, калибровки, задания
видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода
данных на внешние устройства. Подъем падающего груза с бойком может осуществляется с
помощью электропривода автоматически.
Падающий груз закреплен на салазках, свободно перемещающихся по колоннам при
выключенном тормозном механизме.
Положение траверсы с бойком по высоте, соответствующее выбранному значению
энергии, устанавливается автоматически.
Для проведения теста задается либо высота падения падающего груза, либо энергия
необходимая для разрушения образца. В случае выбора энергии, компьютер автоматически
высчитывает необходимую высоту поднятия падающего груза. Привод салазок поднимает
падающий груз на необходимую высоту, тормоза салазок упираются в направляющие колонны,
падающий груз отсоединяется от салазок и падает вниз на образец.
В комплект поставки входят четыре инструментированных бойка. Принцип работы
бойков аналогичен принципу работы тензорезисторных датчиков силы и основан на
преобразованииупругойдеформацииэлементабойка,возникающейподдействием
приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален
измеряемому усилию, приложенному к телу бойка.
Копёр комплектуется термокамерой.
Наименование модификации указано на заводской табличке, расположенной на задней
левой части поверхности корпуса копра. Идентификация копра осуществляется визуальным
осмотром заводской таблички, отображающей информацию о производителе, модели копра и
заводском номере.
Пломбирование копра вертикального DPFest 600 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение предназначено для управления функциями копра, обработки
результатов измерения в процессе работы.
ПО позволяет: выбирать методы испытаний; задавать параметры, необходимые для
проведения испытаний; осуществлять стандартную обработку результатов измерений; строить
таблицы и графические изображения результатов испытаний; сохранять выполненные
испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 –
2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОDropTest
Номер версии ПО 1.0.0.0 и выше
Цифровой идентификатор ПО -
Метрологические и технические характеристики
±5
±5
от 100 до 700
от 200 до 2000
Таблица 2 – Метрологические характеристики
Диапазон задания энергии (без укорителя), Дж
Диапазон задания энергии (с укорителем), Дж
Пределы допускаемой относительной погрешности отклонений
измеренной энергии от заданной энергии (без ускорителя), %
Пределы допускаемой относительной погрешности отклонений
измеренной энергии от заданной энергии (с ускорителем), %

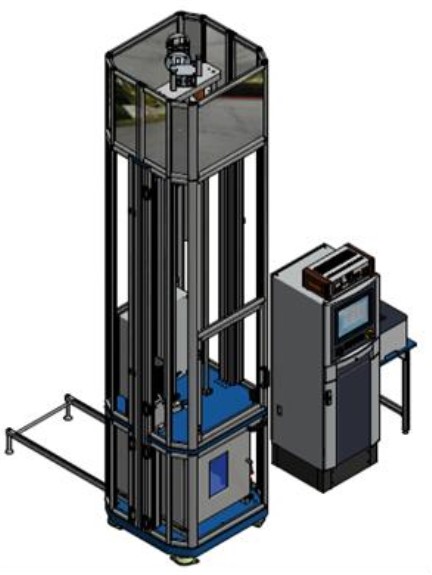

Рисунок 1 – Общий вид копра вертикального DPFest 600
Лист № 3
Всего листов 4
±1
от 1 до 10
от 2 до 20
от 2 до 20
от 1 до 10
Продолжение таблицы 2
Диапазон измерений силы инструментированными бойками, кН:
- для обозначения R5/ISO 6603;
- для обозначения R10/ISO 6603;
- для обозначения ISO 179/20kN;
- для обозначения FB/ASTM D5628.
Пределы допускаемой относительной погрешности измерений силы
инструментированными бойками, %
2000
1035×4420×995
1950
230
50/60
Таблица 3 – Основные технические характеристики
Максимальное значение высоты падения каретки, мм, не менее
Габаритные размеры (ширина×высота×длина), мм, не более
Масса, кг, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
Средний срок службы, лет
от +15 до +35
от 20 до 80
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений:
1 шт.
1 экз.
Количество
4 шт.
6 шт.
2 шт.
1 шт.
3 шт.
3 шт.
4 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Копёр вертикальный DPFest 600 в
составе:
- силовая рама в сборе;
- пульт управления копром со
встроенным компьютером
Инструментированный боёк
Обычный боёк
Груза:
- массой 0,250 кг
- массой 0,500 кг
- массой 1,000 кг
- массой 2,000 кг
- массой 5,000 кг
Программное обеспечениеDropTest
Руководство по эксплуатации «Руководство по эксплуатации.
КопёрвертикальныйDPFest
600»
Методика поверкиМПТИнТ248-2019«ГСИ.
Копёр вертикальный DPFest
600. Методика поверки»
1 экз.
Сведения о методиках (методах) измерений
отсутсвуют.
Нормативные и технические документы, устанавливающие требования к машинам
Техническая документация LABORTECH s.r.o., Чешская Республика.
Лист № 4
Всего листов 4
