Системы измерений количества нефтепродуктов АУТН-2 АО "Газпромнефть-ОНПЗ", ГРСИ 81908-21
Номер госреестра:
81908-21
Наименование СИ:
Системы измерений количества нефтепродуктов
Обозначение типа:
АУТН-2 АО "Газпромнефть-ОНПЗ"
Производитель:
Общество с ограниченной ответственностью "Инженерный центр "АСИ", (ООО "ИЦ "АСИ"), г. Кемерово
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
01, 02, 03
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 894
Лист № 1
Регистрационный № 81908-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений количества нефтепродуктов АУТН-2 АО «Газпромнефть-
ОНПЗ»
Назначение средства измерений
Системы измерений количества нефтепродуктов АУТН-2 АО «Газпромнефть-ОНПЗ»,
(далее – система) предназначена для измерений в автоматизированном режиме массы нетто
нефтепродуктов в железнодорожных цистернах (далее – цистерны).
Описание средства измерений
Принцип действия системы основан на измерении, преобразовании и обработке
входных сигналов, поступающих по измерительным каналам (далее – ИК) от первичных
преобразователей массы, давления и температуры окружающего атмосферного воздуха, и
вычислении в автоматизированном режиме массы нетто нефтепродуктов с учетом поправки на
выталкивающую силу воздуха. Значение массы нефтепродукта определяется косвенным
методом, как разность масс груженой и порожней цистерн, и отображается (индицируется) на
дисплее монитора автоматизированного рабочего места (АРМ) оператора.
Система состоит из:
- автоматизированной установки тактового налива АУТН-2 (далее – АУТН-2),
осуществляющейналивнефтепродуктоввцистернуверхнимспособом.Цистерна
позиционируется под точку налива на весах при помощи маневровой установки или
маневрового подвижного средства с дистанционным управлением;
- ИК массы нефтепродуктов - два комплекта весов вагонных РУБИН, исполнение
РУБИН-С(100/Х-Х-Х/Х)-(51)/202, регистрационный номер в Федеральном информационном
фонде по обеспечению единства измерений (далее – регистрационный номер 68970-17);
- ИК давления атмосферного воздуха - преобразователя давления измерительного EJ*
(далее – датчик давления), модификация EJX, исполнение EJX510A-JAS7N-012NN/GS1/VR,
регистрационный номер 59868-15;
- ИК температуры воздуха - преобразователя измерительного YTA (далее -
преобразователь), модели YTA70-J/GS1/VR (Pt100), регистрационный номер 26112-08; -
термопреобразователя сопротивления TR (далее – датчик температуры), модификация TR10-L,
исполнение TR10-L Eexd (Pt100), регистрационный номер 64818-16;
- контроллера логического программируемого ОВЕН ПЛК150-220.А-М (далее –
контроллер), регистрационный номер 36612-13;
- преобразователя измерительного тока и напряжения с гальванической развязкой К
(барьер искрозащиты), далее – барьер, модели KFD2-STC4-Ex2, регистрационный номер 22153-
14;
- АРМ оператора.
Система обеспечивает выполнение следующих основных функций:
- автоматизированное измерение, хранение, отображение (индикацию) массы порожних
и груженных цистерн, и измерение массы нефтепродуктов в железнодорожных цистернах (с
учётом поправки на действие выталкивающей силы воздуха);
Лист № 2
Всего листов 5
- регистрацию результатов измерений массы груженых цистерн, температуры и
атмосферного давления в момент их взвешивания, с указанием даты и времени прохождения по
весам;
- формирование отчетных документов, по результатам измерений массы порожних и
груженых цистерн, для груженых цистерн с результатами измерений температуры и
атмосферного давления в момент их взвешивания, массы нефтепродуктов с учётом поправки на
действие выталкивающей силы воздуха;
- архивирование и хранение данных по операциям отпуска нефтепродуктов;
- самодиагностику;
- защиту результатов измерений и от несанкционированного доступа к программным
средствам.
Средства измерений, входящие в состав системы, пломбируются в соответствии с их
эксплуатационной документацией.

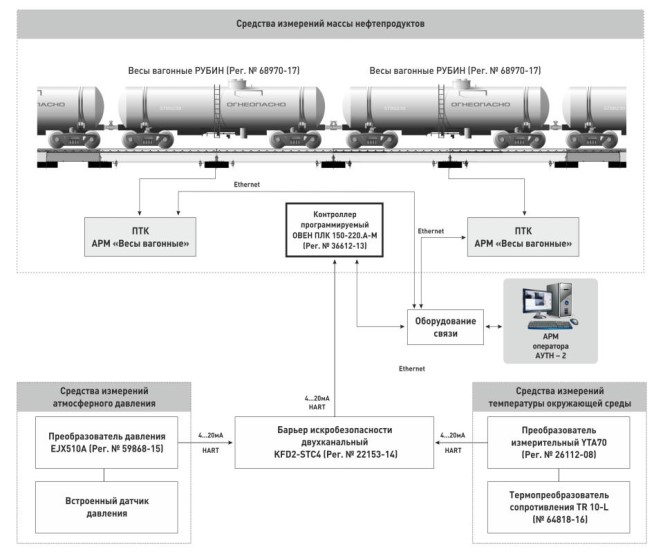

Схема системы представлена на рисунке 1.
Рисунок 1 –Схема системы
Программное обеспечение
Программное обеспечение (далее - ПО) обеспечивает реализацию функций системы.
ПО состоит из метрологически значимой и метрологически незначимой частей.
Метрологически значимая часть в ПО защищена от преднамеренных и непреднамеренных
изменений путём автоматического контроля идентификационных признаков при запуске
программы, в том числе с использованием электронного ключа, путём использования системы
разграничения прав доступа, использования для информационного обмена защищённого
интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий.
ПО системы позволяет реализовывать следующие функции:
-
отображения результатов взвешивания цистерн;
-
измерений массы нефтепродуктов без поправки на действие выталкивающей силы
воздуха;
-
исключениявозможности корректировки результатоввзвешивания;
Лист № 3
Всего листов 5
-
вычисления значения перегруза или недогруза цистерны относительно массы,
указанной в перевозочных документах или трафаретного значения его грузоподъемности,
вводимого оператором;
-
автоматического определения массы нефтепродукта, отгруженного в цистерны, с
учетом поправки на действие выталкивающей силы воздуха, после ввода на АУТН-2 значений
плотности нефтепродукта из аналитической лаборатории;
-
привязки результатов взвешивания к дате и времени, а также их хранения в
защищённой локальной базе данных;
-
сохранения в защищённой локальной базе данных информации о плотности
отгружаемого нефтепродукта на АУТН-2, полученной из аналитической лаборатории;
-
формирования соответствующей записи в журнале событий, хранящемся в
энергонезависимой памяти, при изменении метрологически значимых параметров регулировки
и настройки;
-
регистрации принятой информации о давлении и температуре окружающей среды в
момент взвешивания груженой цистерны;
-
автоматического контроля, индикации, сигнализации и регистрации предельных
параметров системы;
-
диагностикиоборудованиявесовсоперативныминформированиемо
неисправностях.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблице 1.
CRC32
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)Значение
АРМ «Весы вагонные».
Идентификационное наименование ПОМетрологически значимая часть
DynamicWeightLibrary.dll
Номер версии (идентификационный номер) ПО1.0.0.1
1)
Цифровой идентификатор ПО A28C19E4
Алгоритм вычисления контрольной суммы
исполняемого кода
1)
- обозначение номера версии метрологически значимой части ПО
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массы нефтепродуктов, т
Значение
от 45 до 67
±0,40
Пределы допускаемой относительной погрешности измерений массы
нефтепродуктовс учетом поправки на действие выталкивающей силы
воздуха, %
Диапазон измерений температуры воздуха, °С
от -50 до +50
±0,80
Пределы допускаемой приведенной погрешности ИК температуры
воздуха, % от диапазона измерений
Диапазон измерений атмосферного давления, кПа
от 84 до 106,7
Пределы допускаемой приведенной погрешности ИК атмосферного
давления, % от диапазона измерений
±0,85
Лист № 4
Всего листов 5
Значение
18
с запада на восток
от -50 до +50
от -50 до +50
от -60 до +85
от +10 до +40
от +15 до +25
80
от 84 до 106,7
от 187 до 242
50± 1
1200
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество цистерн в составе, не более
Направление движения состава при взвешивании
Рабочие условия эксплуатации:
а) диапазон рабочих температур, °С:
-
для грузоприемного устройства весов РУБИН
-
для датчика температуры окружающего воздуха
-
для датчика давления
-
для шкафа управления
-
для АРМ оператора
б) относительная влажность воздуха, %, не более
Диапазон атмосферного давления, кПа
Параметры электропитания системы:
-
напряжение, В
-
частота, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры грузоприемного устройства весов, мм:
-
длина
-
ширина
-
высота
Масса грузоприемного устройства весов, кг, не более
16000
2500
1050
20000
Знак утверждения типа
наносится на маркировочную табличку, крепящуюся снаружи на шкаф управления в виде
наклейки, и на титульный лист, в правом верхнем углу, руководства по эксплуатации
типографским способом.
Комплектность
зав. №№ 01, 02, 03
1 шт.
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Системаизмеренийколичества
нефтепродуктов АУТН-2 АО «Газпромнефть-
ОНПЗ»
Руководство по эксплуатации
Методика поверки
УФГИ.400000.001 РЭ
МЦКЛ.0300.МП
1 экз.
1 экз.
Сведения о методиках (методах) измерений
изложены в документе МЦКЛ.0443.М-2019 «Инструкция. Масса нефтепродуктов. Методика
измерений с помощью системы измерений количества нефтепродуктов АУТН-2 АО
«Газпромнефть-ОНПЗ» в железнодорожных цистернах», свидетельство об аттестации методики
(метода) измерений № RA.RU.311313/МИ-157-2020 от 30.11.2020 г.
Нормативные документы, устанавливающие требования к системе измерительной учета
нефтепродуктов АУТН-2 АО «Газпромнефть-ОНПЗ»
Лист № 5
Всего листов 5
