УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «31» мая 2021 г. № 894
Лист № 1
Регистрационный № 81907-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы вихретоковые «Политест 5М»
Назначение средства измерений
Дефектоскопы вихретоковые «Политест 5М» (далее – дефектоскопы) предназначены
для измерений глубины несквозных дефектов, линейной координаты дефектов и выявления
сквозных дефектов в изделиях из токопроводящих материалов.
Описание средства измерений
Принцип действия дефектоскопа основан на вихретоковом методе неразрушающего
контроля.
Электронныйблок дефектоскопаформируетсигнал,возбуждающийкатушки
индуктивности в вихретоковом преобразователе (ВТП), который создаёт электромагнитное
полевконтролируемомизделиии регистрируетизменениярезультирующего
электромагнитного поля вихревых токов непосредственно над зоной дефекта. Утонение
контролируемойстенкиили другойдефектвызывают искажениерезультирующего
электромагнитного поля вихревых токов или отличие его от поля на бездефектном участке.
Данное искажение регистрируется как изменения действительной и мнимой составляющей
вихретокового сигнала.
Дефектоскоп состоит из:
- электронного блока определенного варианта исполнения;
-компьютера типа Notebook, с установленным программным обеспечением;
-комплекта ВТП;
-комплекта соединительных кабелей и принадлежностей;
- комплекта эксплуатационной документации.
Дефектоскоп используется совместно с ВТП производства ООО «ЦВК «Политест».
Электронный блок дефектоскопа имеет следующие варианты исполнения:
- ЦЯКГ 418281.002.01 в корпусе Profitronic 19 Rose со степенью защиты IP 67
дляиспользования вне помещенийвблизи объекта контроля; возможность питания от
постоянного напряжения 12 В позволяет использовать электронный блок на объектах контроля,
где недопустимо использование питание от промышленной электросети.
- ЦЯКГ 418281.002.02 в корпусе Ratiopac PRO Schroff с 19-ти дюймовым кронштейном
- для установки в унифицированный конструктив (шкаф, стойка) системы или комплекса
вихретокового неразрушающего контроля;
- ЦЯКГ 418281.002.03 в корпусе Propac PRO Schroff – дляиспользования в
помещениях.
Общий вид дефектоскопов представлен на рисунке 1.
Лист № 2
Всего листов 6

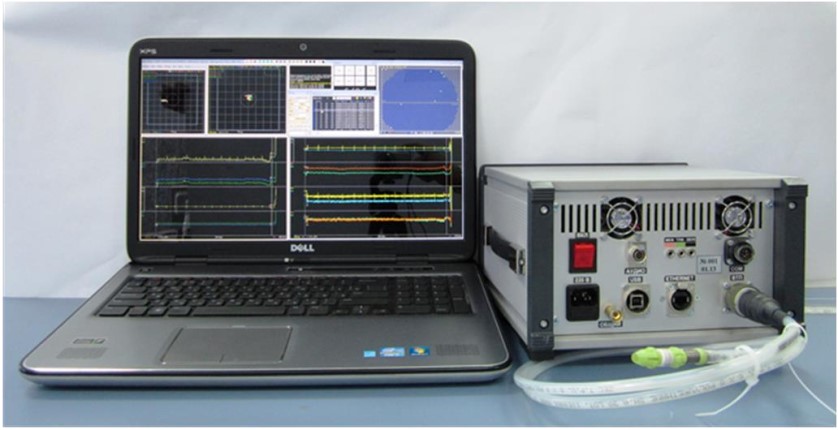

Рисунок 1 – Общий вид дефектоскопов
исполнение ЦЯКГ 418281.002.01
исполнение ЦЯКГ 418281.002.03
исполнение ЦЯКГ 418281.002.02

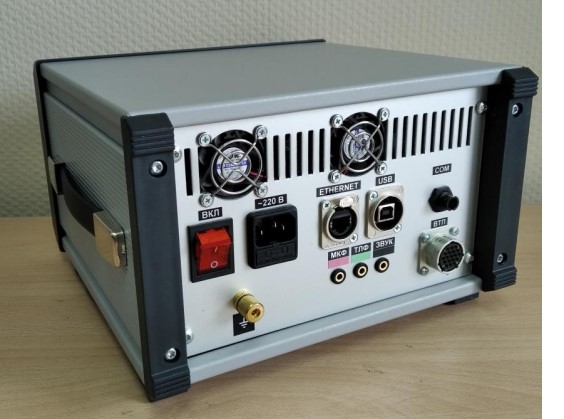

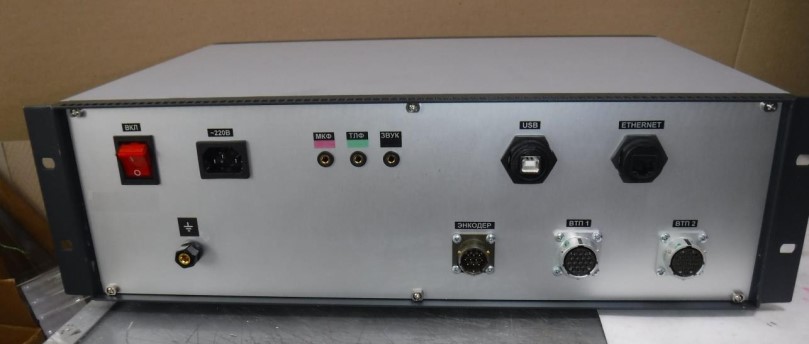

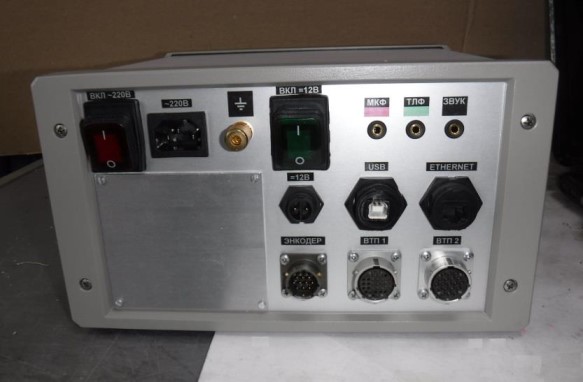

Рисунок 2 – Общие виды вариантов исполнения электронного блока дефектоскопа
Лист № 3
Всего листов 6
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 3.

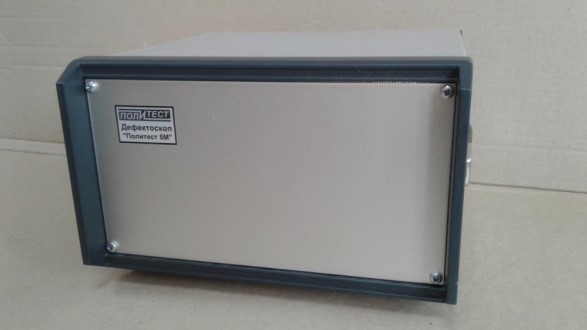

Рисунок 3 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО), установленное на компьютер типа ноутбук
осуществляет управление электронным блоком, сбор и анализ данных.
Программное обеспечение выполняет следующие основные функции:
- изменение параметров импульса, возбуждающего катушки индуктивности ВТП;
- отображение результатов контроля в виде графиков действительной и мнимой
составляющей на мониторе в режиме реального времени;
- запись сигналов в файл для создания базы данных и дальнейшего анализа;
- создание отчетов контроля;
- построение калибровочных кривых для измерения глубины и определения типа
дефекта.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Pegas-M
12.2 и выше
-
Метрологические и технические характеристики
Значение
от 2,38 до 2∙10
6
±0,2
от 0,2 до 20
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон установки частоты сигнала возбуждения ВТП, Гц
Пределы допускаемой относительной погрешности установки частоты
сигнала возбуждения ВТП, %
Диапазон установки напряжения сигнала возбуждения ВТП, В
Пределы допускаемой относительной погрешности установки напряжения
сигнала возбуждения ВТП, %
Диапазон измерений глубины дефектов, % толщины стенки
±10
от 10 до 100
(сквозной дефект)
место
пломбировки
место нанесения
знака поверки
Лист № 4
Всего листов 6
Значение
±10
от 10 до 15000
Наименование характеристики
Пределы допускаемой абсолютной погрешности измерений глубины
дефектов, % толщины стенки
Диапазон измерений линейной координаты дефектов, мм
Пределы допускаемой абсолютной (относительной) погрешности
измерений линейной координаты дефектов
- в диапазоне от 10 до 1000 мм включ., мм
- в диапазоне св. 1000 до 15000 мм, %
±2
±0,2
от 120 до 240
50/60
Значение
0,4
2,38
10
60
от 0,02 до 20
12±1,2
Таблица 3 – Основные технические характеристики
Наименование характеристики
Порог чувствительности к определению сквозных дефектов (минимальный
диаметр выявляемого дефекта), мм, не более
Дискретность установки частоты сигнала возбуждения ВТП, Гц
Дискретность установки напряжения сигнала возбуждения ВТП, мВ
Максимальное напряжение установки сигнала возбуждения с
использованием блока усилителя БУ-1 , не менее, В
Диапазон установки частоты сигнала возбуждения ВТП с использованием,
блока усилителя БУ-1, кГц
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
- напряжение питания от постоянного напряжения (для исполнения
ЦЯКГ 418281.002.01), В
Габаритные размеры электронного блока (Д
Ш
В), мм, не более
- исполнение ЦЯКГ 418281.002.01
- исполнение ЦЯКГ 418281.002.02
- исполнение ЦЯКГ 418281.002.03
270
155
270
485
140
315
255
170
270
5,0
4,7
3,7
Масса электронного блока, кг, не более
- исполнение ЦЯКГ 418281.002.01
- исполнение ЦЯКГ 418281.002.02
- исполнение ЦЯКГ 418281.002.03
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +25°С, %
Время непрерывной работы, ч, не менее
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет
от +5 до +50
от 40 до 80
8
20000
10
Знак утверждения типа
наносится на переднюю панель электронного блока дефектоскопа методом наклеивания
этикетки и на титульный лист паспорта методом печати.
Лист № 5
Всего листов 6
Комплектность средства измерений
1 шт.
ЦЯКГ 410220.002РЭ
1 экз.
Количество
Таблица 4 – Комплектность дефектоскопов
Наименование
Дефектоскоп вихретоковый «Политест 5М»*
с электронным блоком исполнения
Обозначение
ЦЯКГ 412235.005
ЦЯКГ 418281.002.01
ЦЯКГ 418281.002.02
ЦЯКГ 418281.002.03
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
ЦЯКГ 410220.002ПС
МП 046.Д4-20
1 экз.
1 экз.
Вихретоковый преобразователь
Комплект ВТП**
Блок усилителя БУ-1
Комплект соединительных кабелей и принадлежностей**
Испытательная заглушка «Gen»
Компьютер типа ноутбук с установленным ПО Pegas-M***
Диск с ПО Pegas-M
Дефектоскоп вихретоковый «Политест 5М». Руководство
по эксплуатации
Дефектоскоп вихретоковый «Политест 5М». Паспорт
Методика поверки
*исполнение в соответствии с заказом
** Состав уточняется при заказе
*** Марка и комплектность определяется при заказе
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЦЯКГ
410220.002РЭ.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
вихретоковым «Политест 5М»
ЦЯКГ 410220.002ТУ «Дефектоскоп вихретоковый «Политест 5М». Технические
условия»
ГОСТ Р 8.761-2011 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений импульсного электрического
напряжения
Приказ Федерального агентства по техническому регулированию и метрологии
(Росстандарт) от 31.07.2018 г. №1621 «Об утверждении Государственной поверочной схемы
для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии
(Росстандарт) от 29.12.2018 г. №2840 «Об утверждении Государственной поверочной схемы
для средств измерений длины в диапазоне от 1∙10
-9
до 100 м и длин волн в диапазоне от 0,2 до
50 мкм»
Лист № 6
Всего листов 6
