УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» мая 2021 г. №686
Лист № 1
Регистрационный № 81733-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы томографические координатно-измерительные TomoScope
Назначение средства измерений
Системы томографические координатно-измерительные TomoScope (далее системы)
предназначены для определения геометрических размеров узлов и деталей сложной формы,
отклонений формы, а также размеров и местоположения внутренних и внешних дефектов.
Описание средства измерений
Принцип работы систем основан на способности рентгеновского излучения проникать
сквозь объекты. Измеряемая детальустанавливается на предметный столсистемы,
вращающийся вокруг своей оси на 360º с заданной дискретностью (шагом). За один шаг оси на
детекторе получается одна проекция (двухмерное изображение) измеряемой детали. По
прохождении детали полного оборота вокруг своей оси, получается набор двухмерных
изображений (проекций), количество которых зависит от установленной оператором
дискретности. Программное обеспечение, используя полученный набор данных, производит
реконструкцию объекта - создание объемной модели измеряемой детали. Поле зрения систем
определяется размером детектора.
Системы выпускаются шести модификаций: TomoScope XS, TomoScope XS Plus,
TomoScope S, TomoScope L, TomoScope XL, TomoScope XL NC. Модификации отличаются
техническими и метрологическими характеристиками. Конструктивно системы представляют
собойнапольныйприбор,состоящийизследующихблоков:гранитноеоснование,
томографический датчик, ось вращения, цифровой детектор и защитный корпус. Для
модификации TomoScope XL NC защитный корпус устанавливается отдельно в виде
дополнительной комнаты. На всех системах устанавливаются датчики термокомпенсации.
Дополнительно системы (кроме TomoScope XS, TomoScope XS Plus) могут быть
оснащены:контактнымиибесконтактными(оптическими,лазерными)датчиками;
манипулятором для автоматического подвода измеряемых деталей на предметный стол;
автоматическим поддержанием температуры в измерительном объеме. При использовании
контактных и бесконтактных датчиков системы функционируют на основе принципа действия
координатно-измерительных машин.Поле зрениясистем ограничено размерами
устанавливаемых детекторов. Растровая томография является дополнительно устанавливаемой
опцией, которая позволяет увеличить поле зрения систем. Увеличение поля зрения достигается
путем сканирования измеряемой детали по частям и последующей сшивки изображений.
Опломбирование систем от несанкционированного доступа не предусмотрено. Знак
поверки наносится на свидетельство о поверке.
Лист № 2
Всего листов 5

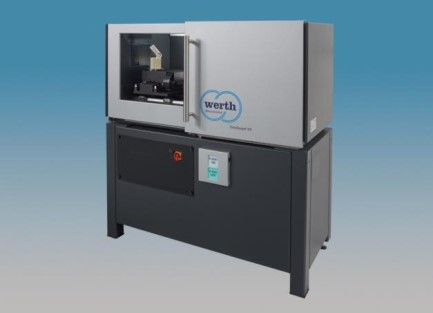

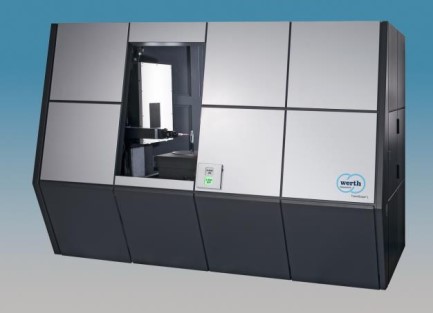

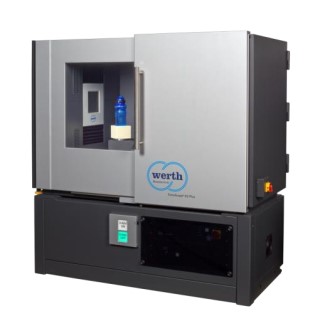

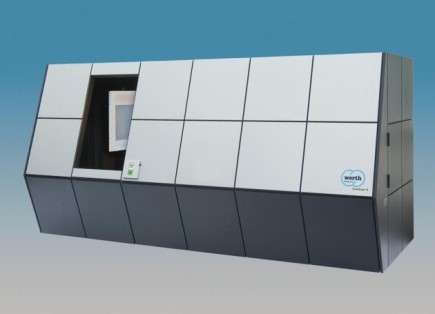

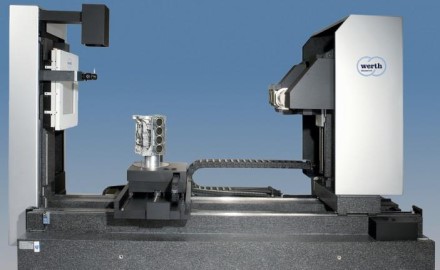

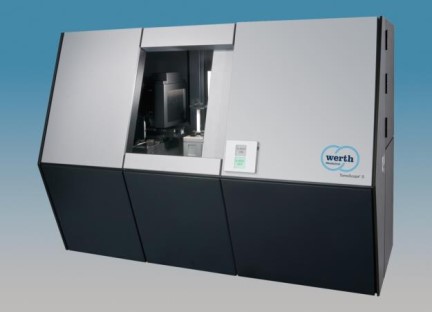

Рисунок 1 – Внешний вид систем томографических координатно-измерительных
TomoScope
а) TomoScope XS; б) TomoScope S; в) TomoScope L; г) TomoScope XL; д) TomoScope XL NC;
е) TomoScope XS Plus.
а)
б)
в)
д)
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) «
WinWerth
» является специализированным ПО систем
и предназначено для управления, составления измерительных программ и обработки
результатов измерений.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию. Метрологически значимая часть ПО систем и измеренные данные
достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений – «средний» в
соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Идентификационные данные (признаки)
8.00
Таблица 1 – Идентификационные данные программного обеспечения
Значение
WinWerth
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО
-
Лист № 4
Всего листов 5
±(9+L/75)**
450х450
от 190 до 450
Зение
Plus
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики систем
Наименование характеристики
TomoScope XS
TomoScope XSTomoScope S
нач
TomoScope LTomoScope XL
TomoScope XL
NC
от 0 до25
детектора, мм, не более
Диапазон измерений линейных
размеров по осям X, Y, Z, мм
Пределы допускаемой
абсолютной погрешности
измерений при сканировании
томографическим датчиком,±(4,5+L/75)
мкм, где L-длина измерений в
мм*
Максимальное поле зрения
240x200240x200290х310450х450450х450
3810***
1622***
2250***
6000***
Диапазон напряжения
устанавливаемых рентгеновскихот 130 до 160от 130 до 160от 130 до 240от 190 до 300от 190 до 300
трубок, кВ
Габариты размеры, не более, мм
-длина13001515212225813835
-ширина 674 830140019801968
-высота13701485172019761976
Масса, не более, кг 88014004000 11000 14500
* - при температуре окружающего воздуха от плюс 18 до плюс 22 ºС и относительной влажности воздуха не более 80%
** - при установке рентгеновской трубки с напряжением 450 кВ.
***- значения указаны без учета защитной кабины.
Лист № 5
Всего листов 5
Значение
Таблица 3 – Условия эксплуатации
Наименование характеристики
Условия эксплуатации:
Температура окружающей среды,
С
Относительная влажность воздуха, %, не более
от +10 до +35
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
В зависимости от
модификации
1 экз.
1 экз.
-
Кол-во
Примечание
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Систематомографическая-
координатно-измерительныая
TomoScope
Руководство по эксплуатации
-
В зависимости от
модификации
-
Руководство пользователя
WinWerth
Методика поверкиМП № 203-46-2020
1 экз.
-
Сведения о методиках (методах) измерений
приведены в разделе № 5.10 руководства пользователя WinWerth.
Нормативные документы, устанавливающие требования к системам томографическим
координатно-измерительным TomoScope
Техническая документация Werth Messtechnik GmbH, Германия.
