Номер госреестра:
81734-21
Наименование СИ:
Полуприцеп-цистерна
Обозначение типа:
ALI RIZA USTA A3TY
Производитель:
ALI RIZA ALI RIZA USTA TANKER SANAYI VE TICARET LIMITED ŞIRKETI ("ALI RIZA USTA TANKER SAN. VE TIC. LTD. ŞTI"), Турция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
NP9A3TYSTDH042090
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» мая 2021 г. №686
Лист № 1
Регистрационный № 81734-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Полуприцеп-цистерна ALI RIZA USTA A3TY
Назначение средства измерений
Полуприцеп-цистерна ALI RIZA USTA A3TY (далее – ППЦ) предназначена для
измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Описание средства измерений
Принцип действия ППЦ основан на ее заполнении нефтепродуктом до указателя
уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта
производится самотеком или через насос.
ППЦ состоят из сварной емкости цилиндрической формы переменного сечения. Для
гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены
волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра
и производства работ внутри цистерны. ППЦ состоит из четырех герметичных секций. Каждая
секция оборудована горловиной цилиндрической формы с установленным указателем уровнем
налива. ППЦ является транспортной мерой полной вместимости (далее – ТМ). Указатель
уровня налива находится в полости цистерны.
Технологическоеоборудованиепредназначенодляоперацийналива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком;
- дыхательный клапан;
- донный клапан;
- шаровой кран;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются знаки ограничения максимальной
скорости, надписи и знаки с информационными табличками для обозначения транспортного
средства, перевозящего опасный груз.
Заводскойномерполуприцепа-цистерныALIRIZAUSTAA3TY
NP9A3TYSTDH042090.
Общий вид ППЦ представлен на рисунке 1.
Лист № 2
Всего листов 3

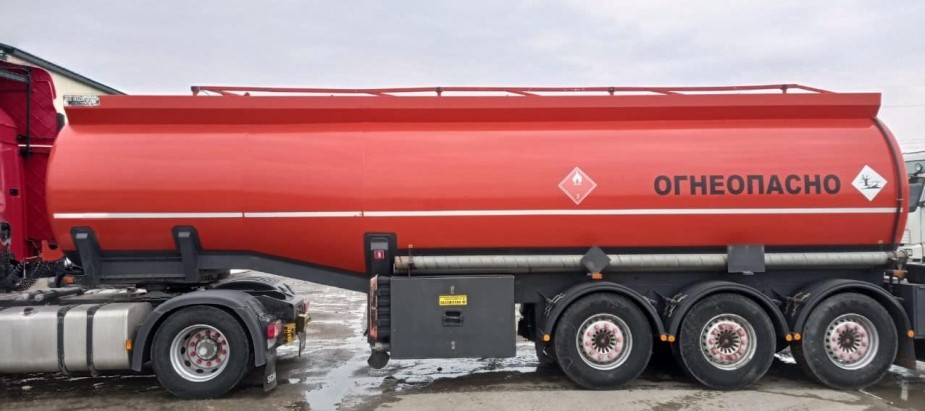

Рисунок 1 – Общий вид ППЦ ALI RIZA USTA A3TY
Схема пломбировки от несанкционированного изменения положения указателя уровня
налива, обозначение места нанесения знака поверки представлены на рисунке 2.

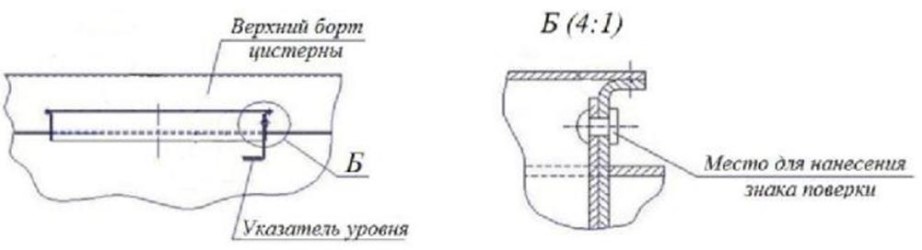

Рисунок 2 – Схема пломбировки от несанкционированного изменения положения
указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Значение
4
29331
Таблица 1 – Метрологические характеристики
Наименование характеристики
Количество секций
Номинальная вместимость ППЦ, дм
3
Номинальная вместимость секций (начиная от кабины водителя), дм
3
секция 1
секция 2
секция 3
секция 4
Пределы допускаемой относительной погрешности ППЦ, %
Разность между номинальной и действительной вместимостью ППЦ, %
11410
4950
5956
7015
± 0,4
± 1,5
Лист № 3
Всего листов 3
Таблица 2 – Основные технические характеристики
Наименование характеристики
Снаряженная масса, кг, не более
Температура окружающей среды при эксплуатации, ºC
Значение
7300
от -40 до +45
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Полуприцеп-цистерна
Паспорт
Обозначение
ALI RIZA USTA A3TY
-
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в пункте 3 паспорта.
Нормативныедокументы,устанавливающиетребованиякполуприцепу-цистерне
ALI RIZA USTA A3TY
Приказ Федерального агентства по техническому регулированию и метрологии от 7
февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
