УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №320
Регистрационный № 81284-21
Лист № 1
Всего листов 22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная СИ-1/ГТД-30
Назначение средства измерений
Система измерительная СИ-1/ГТД-30 (далее - система) предназначена для измерений дав-
ления и температуры воздуха (газов) и жидкостей (топлива, масла), массового расхода топлива
и воздуха, расхода (прокачки) масла, силы от тяги двигателя, параметров вибрации, частоты
электрических сигналов, сопротивления постоянному току, силы и напряжения постоянного
тока.
Описание средства измерений
Принцип действия системы основан на измерении первичными измерительными
преобразователями (далее - ПИП) физических величин, преобразовании их в электрические
сигналы, поступающие на вход аппаратуры сбора и преобразования сигналов в цифровой код
для дальнейшей его передачи в промышленный компьютер, осуществляющий обработку,
выдачу, хранение информации и ведение печатного протокола.
Система позволяет выполнять задачи, требующие высокой производительности и надеж-
ности измерительных систем для непрерывной работы в жестких условиях под управлением
оперативной системы реального времени. Система представляет собой многофункциональную
встраиваемую контрольно-измерительную аппаратуру, основой которой является технология
реконфигурируемого ввода\вывода NI сRIO.
Система состоит из шасси со встроенной «ПЛИС», контроллера реального времени и мо-
дулей ввода\вывода.
Конструктивно система включает в себя:
– размещенные в десяти шкафах (ША1 – ША10): крейты с оборудованием системы сбора
данных (ССД), выполненные в стандартах cRIO, LXI, PXI/SCXI, PXI; рабочие станции Kraftway
Credo - промышленные компьютеры (далее – ПК); подсистема синхронизации; подсистема еди-
ного времени; нормализаторы сигналов; сетевые коммутаторы; источники питания; аппаратура
виброконтроля СВКА 2 (регистрационный номер (далее – рег. № ) 41918-09 в Федеральном ин-
формационном фонде) в комплекте с вибропреобразователями АВС 132, АНС 066; сервер;
– автоматизированные рабочие места (АРМ1, АРМ2) в составе: ПК; видеомониторов; се-
тевых коммутаторов; источников бесперебойного питания; лазерного принтера; барометра ра-
бочего сетевого БРС-1М (рег. № 16006-97), измерителя влажности и температуры ИВТМ-7
(рег. № 71394-18);
– комплект ПИП.
Комплект ПИП содержит:
- датчики весоизмерительные тензорезисторные С (рег. № 53636-13);
- расходомер-счетчик массовый OPTIMASS 7000 (рег. № 50998-12);
- турбинный преобразователь расхода ТПР14 (рег. № 8326-04);
- датчики давления, разрежения и разности давлений ADZ (рег. № 49870-12);
- преобразователи измерительные давления: ЗОНД-10 (рег. № 15020-07);
- термопреобразователи сопротивления ТП-9201 (рег. № 48114-11);
- термопреобразователи сопротивления из платины ТСП-1388 (рег. № 58808-14);
Лист № 2
Всего листов 22
- вибропреобразователи АВС 132 (рег. № 11279-88);
- вибропреобразователи АНС 066 (рег. № 14113-94);
- акселерометры СА 280 (в комплекте с усилителями сигнала IPC 704 и блоками гальва-
нической развязки GSI-130) (рег. № 61291-15).
Шкафы ША1 - ША5 и ПИП расположены в помещении испытательного бокса, АРМ1 – в
помещении пультовой, шкафы ША6 - ША10 и АРМ2 – в помещении комнаты измерений.
Шкафы ША1 - ША5 соединены с ПИП линиями связи длиной до 50 м. Шкафы
ША6 - ША10 соединены с АРМ1 и АРМ2 через сетевые коммутаторы линиями связи Ethernet
до 25 м.

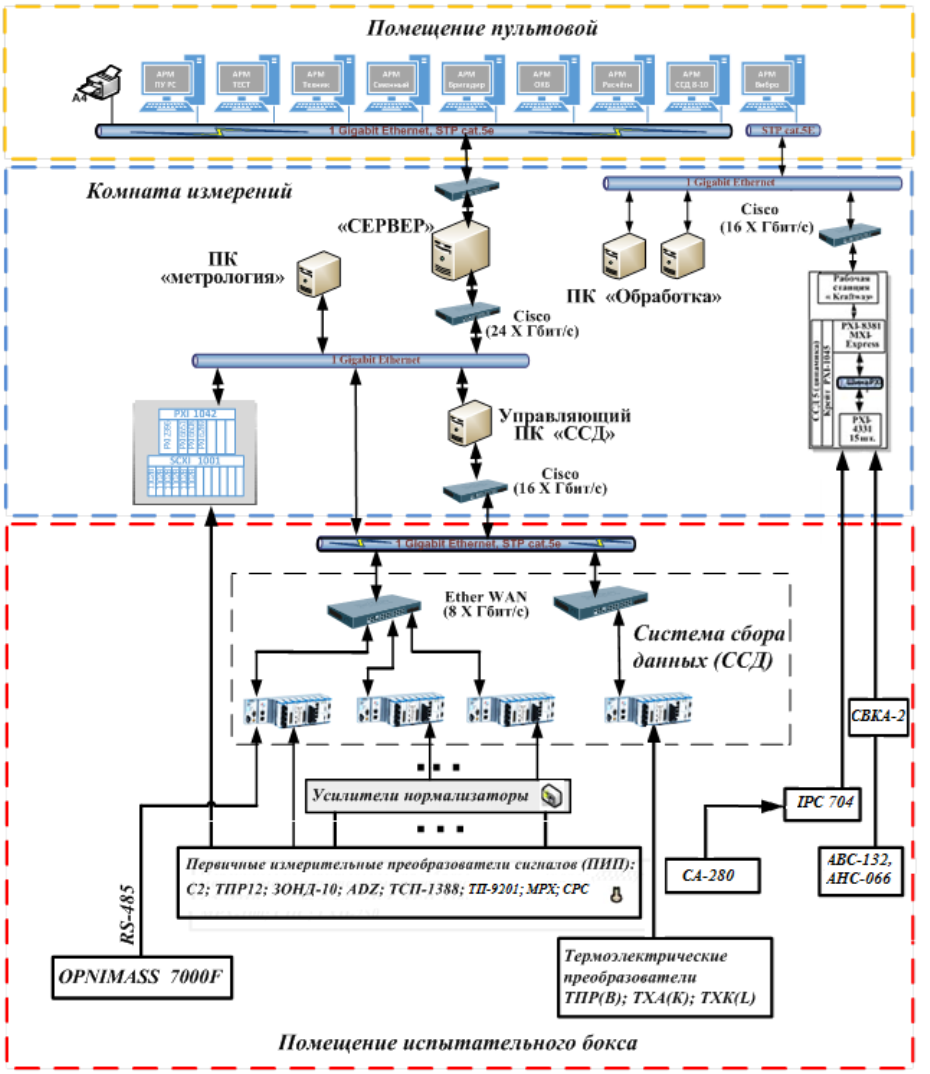

Структурная схема системы приведена на рисунке 1.
Рисунок 1 – Структурная схема системы
Лист № 3
Всего листов 22
Функционально система состоит из измерительных каналов (далее - ИК):
- давления воздуха (газов) и жидкостей и силы постоянного тока, соответствующей зна-
чениям давления;
- температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопро-
тивления, и сопротивления постоянному току, соответствующего значениям температуры;
- напряжения постоянного тока, соответствующего значениям температуры воздуха (га-
зов), измеряемой термоэлектрическими преобразователями ТПР(В), ТХА(К), ТХК(L);
- частоты электрических сигналов, соответствующей значениям частоты вращения рото-
ров двигателя;
- силы от тяги двигателя;
- массового расхода воздуха;
- параметров вибрации;
- расхода (прокачки) масла;
- массового расхода топлива.
Принцип действия ИК давления воздуха (газов) и жидкостей основан на зависимости вы-
ходного электрического сигнала ПИП от воздействия на его чувствительный элемент измеряе-
мого давления (абсолютного, избыточного, давления-разрежения, разности давлений). Элек-
трический сигнал с выхода ПИП поступает на вход аналогово-цифрового преобразователя (да-
лее - АЦП), преобразуется в цифровой код, регистрируемый ПК с последующим вычислением
по известной функции преобразования ИК значения измеренного давления.
Принцип действия ИК силы постоянного тока, соответствующей значениям давления, ос-
нован на преобразовании с помощью АЦП значения силы постоянного тока в цифровой код,
регистрируемый ПК, с последующим вычислением по известной индивидуальной функции
преобразования ИК измеренного значения силы постоянного тока.
Принцип действия ИК температуры воздуха (газов) и жидкостей, измеряемой термопре-
образователями сопротивления (ТП-9201, ТСП-1388), основан на зависимости изменения со-
противления ПИП от температуры среды. Сопротивление постоянному току ПИП преобразует-
ся АЦП в цифровой код, поступающий в ПК, где по известной функции преобразования ИК с
учетом номинальной статической характеристики термопреобразователя сопротивления вычис-
ляется измеренное значение температуры.
Принцип действия ИК сопротивления постоянному току, соответствующего значениям
температуры, основан на преобразовании с помощью АЦП сопротивления постоянному току в
цифровой код, регистрируемый ПК с последующим определением по программе измеренного
значения сопротивления.
Принцип действия ИК напряжения постоянного тока, соответствующего значениям
температуры, измеряемой термоэлектрическими преобразователями ТПР(В), ТХА(К), ТХК(L),
основан на преобразовании АЦП напряжения постоянного тока ПИП в цифровой код,
регистрируемый ПК, с последующим вычислением по известной функции преобразования ИК
измеренного значения напряжения постоянного тока.
Принцип действия ИК частоты электрических сигналов, соответствующей значениям ча-
стоты вращения роторов, основан на преобразовании модулем нормализации сигналов FL157A
частотного сигнала с выхода ПИП (магнитоиндукционные датчики ДЧВ-2500) в электрические
сигналы уровня ТТЛ-логики. Эти сигналы преобразуются АЦП в цифровой код, регистрируемый
ПК, с последующим вычислением по известной индивидуальной функции преобразования ИК
измеренного значения частоты.
Принцип действия ИК силы от тяги двигателя основан на воздействии на ПИП (С2) силы
от тяги, вследствие чего происходит разбалансировка тензометрического моста ПИП. Электри-
ческий сигнал напряжения постоянного тока с выхода ПИП, пропорциональный измеряемой
силе, поступает на вход АЦП, преобразуется в цифровой код, регистрируемый ПК, с последу-
ющим вычислением по известной функции преобразования ИК измеренного значения силы от
тяги.
Лист № 4
Всего листов 22
Принцип действия ИК массового расхода воздуха основан на использовании уравнения
Бернулли, устанавливающего зависимость между изменением скоростного напора и перепадом
давления в сужающем устройстве, представляющем собой расходомерный коллектор (РМК),
выполненный в соответствии с требованиями ОСТ 1 02555-85 и расположенный на входе в
двигатель. Массовый расход воздуха определяется по программе ПК с использованием резуль-
татов измерений перепада давления и температуры воздуха в РМК с учетом геометрических
размеров РМК, эмпирических коэффициентов и физических констант для воздуха в соответ-
ствии с документом «Методика измерений параметров РД-33 серии 2 и 3, РД-33МК, РД-93 и их
модификаций при испытании на стенде №2 ПАО «УМПО» (свидетельство об аттестации мето-
дики (методов) измерений № 0362/RA.RU.3105691/2017).
Принцип действия ИК параметров вибрации основан на использовании ПИП (вибропре-
образователей АВС 132 и АНС 066, акселерометров СА 280), преобразующих виброускорение
корпуса двигателя в значения электрического заряда. Сигнал с вибропреобразователей АВС
132 и АНС 066 поступает на вход аппаратуры измерений роторных вибраций СВКА-2 и затем –
на вход АЦП. Сигнал с акселерометров СА 280 поступает на вход модуля гальванической раз-
вязки GSI-130 и усилителя заряда IPC-704, и затем – на вход АЦП. Цифровой сигнал с выхода
АЦП регистрируется ПК, с последующим вычислением параметров вибрации.
Принцип действия ИК расхода (прокачки) масла основан на преобразовании ПИП
(ТПР14) расхода масла в частоту электрического сигнала. Электрический частотный сигнал с
выхода ПИП поступает на вход модуля нормализации сигналов FL157A, который приводит
сигналы к уровню ТТЛ-логики. Эти сигналы преобразуются АЦП в цифровой код,
регистрируемый ПК. Расход (прокачка) масла определяется по программе ПК с учетом
известной функций преобразования ПИП.
Принцип действия ИК массового расхода топлива основан на использовании расходомер-
счетчика массового OPTIMASS 7000, состоящего из первичного преобразователя расхода (сен-
сора) и электронного преобразователя сигналов (конвертера) MFC 300. Измеряемая среда (топ-
ливо), поступающая в сенсор, разделяется на равные половины, протекающие через две сен-
сорные трубки. Под действием электромагнита сенсорные трубки совершают вынужденные ко-
лебания в противоположных друг к другу направлениях. Кориолисовые силы, возникающие
при прохождении топлива через сенсорные трубки, вызывают фазовое смещение колебаний
противоположных концов трубок, измеряемое с помощью детекторов скорости. Сигналы с де-
текторов поступают на вход электронного преобразователя, с выхода которого информация об
измеренном значении массового расхода топлива поступает по интерфейсу RS-485 в ПК.

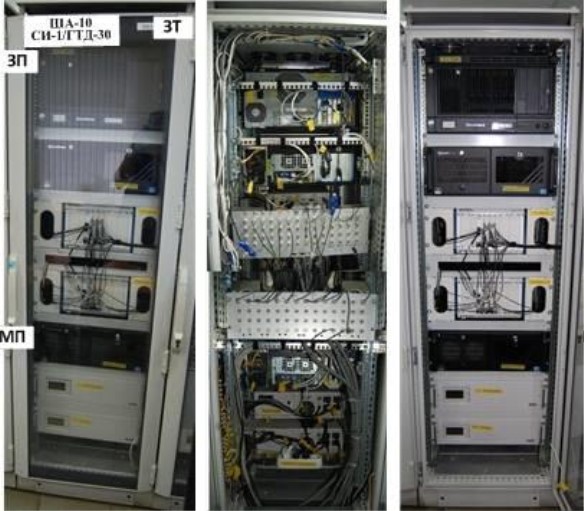

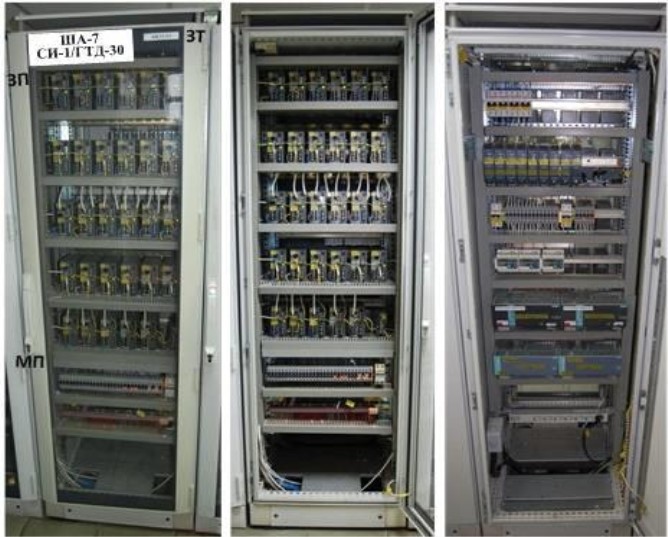

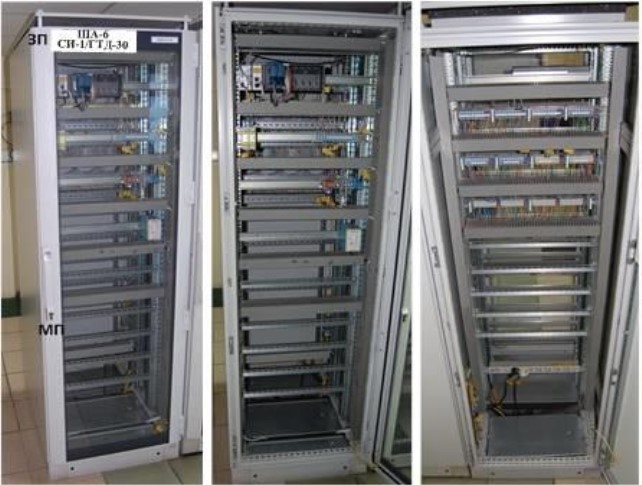

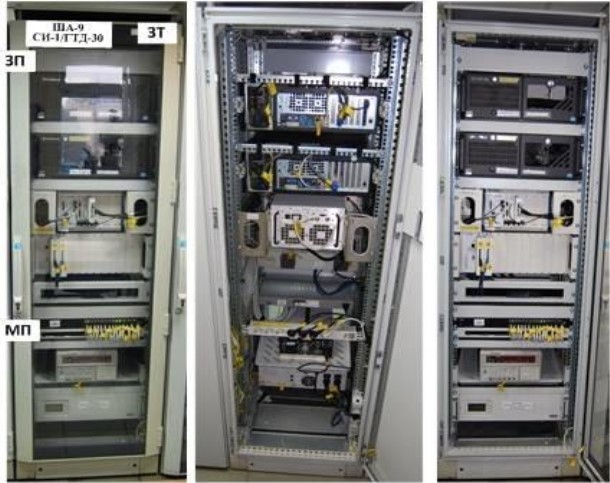

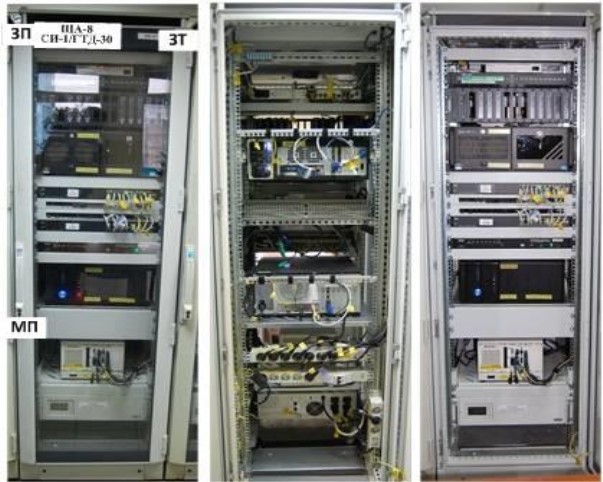

Общий вид и внутреннее устройство шкафов ША1 - ША10 с указанием мест пломбиров-
ки (МП) от несанкционированного доступа к системе и нанесения знаков утверждения типа
(ЗТ) и поверки (ЗП) представлены на рисунках 2 – 11.

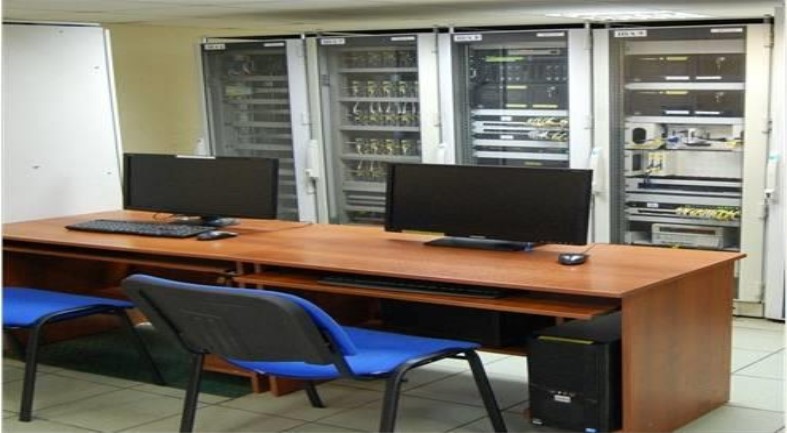

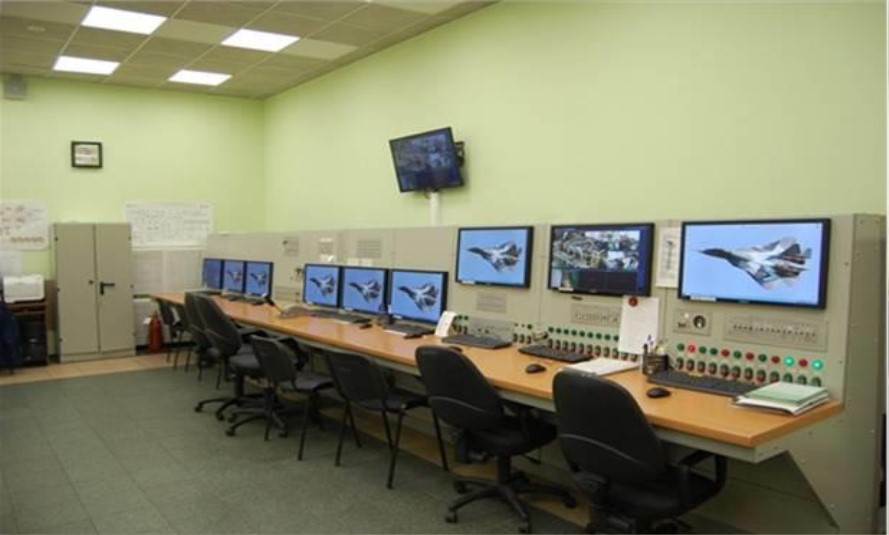

Общий вид АРМ1 и АРМ 2 представлен на рисунках 12 и 13.
Лист № 5
Всего листов 22
1 – преобразователи измерительные давления ЗОНД-10; 2 – клеймные соединения (WAGO)

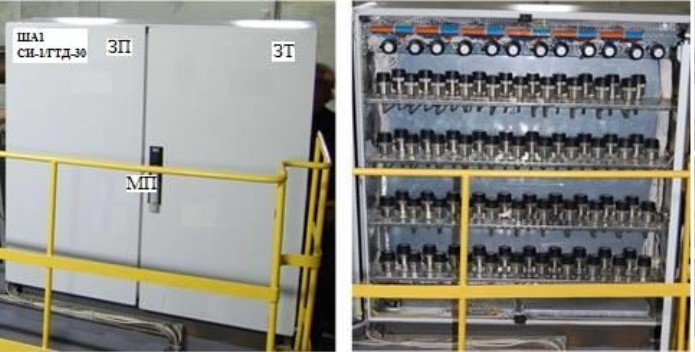

Рисунок 2 – Шкаф ША1. Общий вид и внутреннее устройство (вид спереди)
1 – преобразователи измерительные давления ЗОНД-10; 2 – клеммные соединения (WAGO)

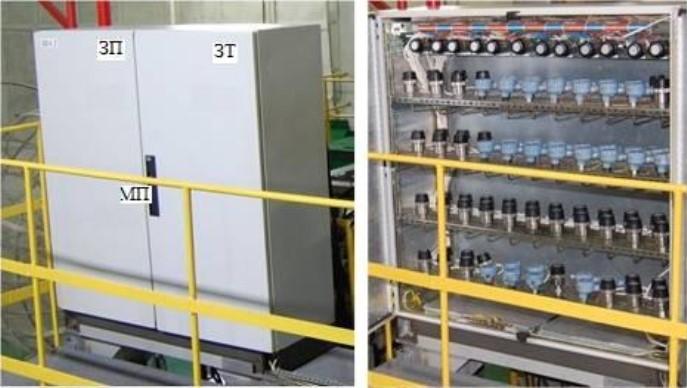

Рисунок 3 – Шкаф ША2. Общий вид и внутреннее устройство (вид спереди)
1 – контроллеры cRIO-9074; 2 –модули ввода сигнала с термопар cRIO-9214; 3 – цифровые TTL
модули ввода NI cRIO-9401; 4 – клеммные соединения (WAGO)

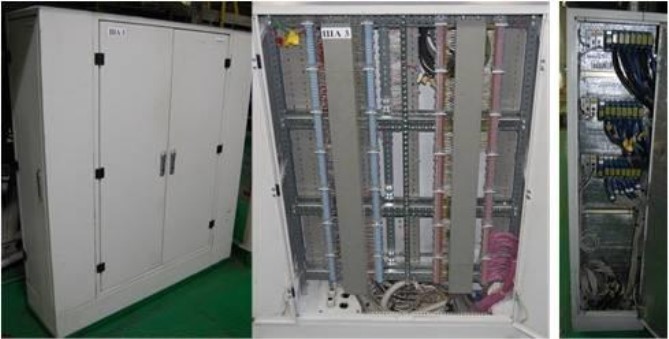

Рисунок 4 – Шкаф ША3. Общий вид и внутреннее устройство (вид спереди и справа)
1
2
ША-2
СИ-1/ГТД-30
1
2
1
2
3
ЗП
МП
ЗТ
ША-3
СИ-1/ГТД-30
4
1 – усилители IPC-704 сигнала вибропреобразователя СА-280; 2 – блоки искрозащиты GSI-130;
3 – клеммные соединения (WAGO)

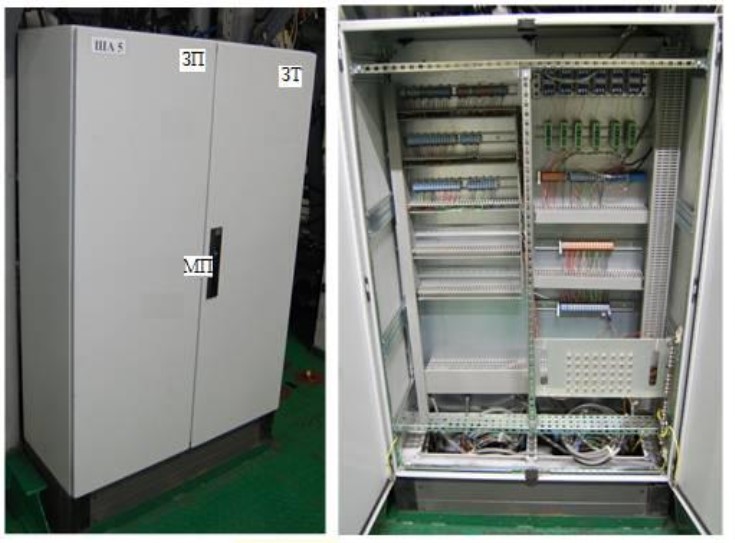

Рисунок 6 – Шкаф ША5. Общий вид и внутреннее устройство (вид спереди)
ША-5
СИ-1/ГТД-30
1
2
3
1 – контроллеры cRIO-9074; 2 – контроллеры cRIO-9075; 3 – модули аналогового ±20 мА
cRIO-9203; 4 – модули аналогового ввода от ±200 мВ до ±10 В cRIO-9205; 5 – модули аналого-
воговводасигналовсрезистивныхдатчиковтемпературыcRIO-9217;
6 –мостовой/полумостовой модуль аналогового ввода cRIO-9237; 7 – преобразователи частот-
ных сигналов FL157A-003; 8 – клеммные соединения (WAGO); 9 – сетевой коммутатор
EtherWAN EX70980-00B; 10 – цифровой TTL модуль ввода NI cRIO-9401

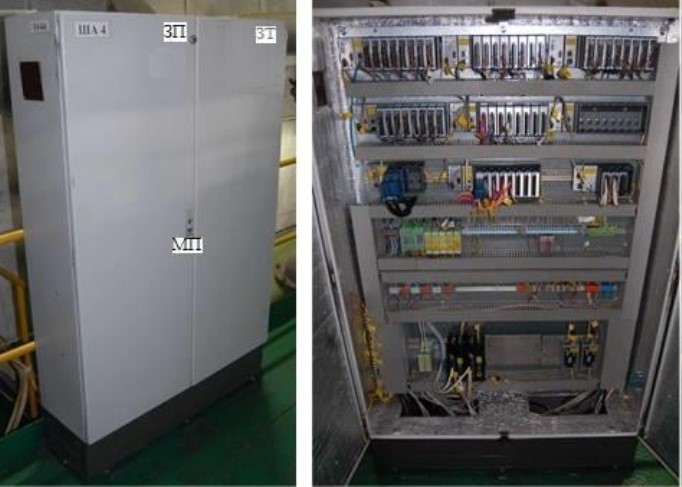

Рисунок 5 – Шкаф ША4. Общий вид и внутреннее устройство (вид спереди)
Лист № 6
1
Всего листов 22
ША-4
СИ-1/ГТД-30
2
3
5
4
6
7
8
9
10
Лист № 7
Всего листов 22
1 – контроллер cRIO-9075; 2 – модуль аналогового ввода cRIO-9205 ±10В; 3 – клеммные соеди-
нения (WAGO)
Рисунок 7 – Шкаф ША6. Общий вид и внутреннее устройство (вид спереди и с тыльной
стороны)
1 – источники питания для ПИП - LAMBDA-NNS15-24; 2 – источники питания для контролле-
ров - NI PS-15; 3 – источники питания для коммутаторов DR-30-24; 4 – источники питания для
обогрева приборных шкафов SITOP POWER 20; 5 – клеммные соединения (WAGO)
Рисунок 8 – Шкаф ША7. Общий вид и внутреннее устройство (вид спереди и с тыльной
стороны)
1
ЗТ
2
3
5
1
2
3
54
Лист № 8
Всего листов 22
1 – ПК Kraftway Credo KW24; 2 – ПК Kraftway Credo KW20; 3 – коммутатор Cisco SG300-20
SRW2016-K9 V04; 4 – ИБП PowerCom SMK-2000A RM
Рисунок 10 – Шкаф ША9. Общий вид и внутреннее устройство (вид спереди и с тыльной
стороны)
1 – преобразователь NI ENET-232/2; 2 – машина времени FEI-Zyfer GPStarPlus model 565-210-01
Rev. P; 3 – ПК Kraftway Credo KW20; 4 – коммутаторы Cisco SG300-20 SRW2016-K9 V04; 5 –
KVM – переключатель ATEM CS1708i; 6 – ПКArbyte CADStation; 7 – ИБП PowerCom
SMK-2000A RM
Рисунок 9 – Шкаф ША8. Общий вид и внутреннее устройство (вид спереди и с тыльной
стороны)
1
2
3
4
5
6
7
1
4
2
3
Лист № 9
Всего листов 22
1 – ПК Kraftway Credo KW20; 2 – шасси NI PXI-1042 (ИК виброконтроля Т-4);
3
– контроллер
NI PXI-8360; 4 – модули для виброакустических измерений NI PXI-4472; 5 – модуль для
виброакустических измерений NI PXI-4472В;
6
– коммутатор Cisco SG300-20 SRW2016-K9
V04;
7
– аппаратура измерения вибраций СВКА-2М-3; 8 – ИБП PowerCom SMK-2000A RM;
9 – шасси NI PXI-1042 (ИК виброконтроля Т-3)
Рисунок 11 – Шкаф ША10. Общий вид и внутреннее устройство (вид спереди и с тыльной
стороны)
Рисунок 12 – Помещение пультовой АРМ1. Общий вид
1
2
3
8
7
6
4
9
5
Лист № 10
Всего листов 22
Рисунок 13 – Помещение комнаты измерений АРМ2. Общий вид
(РЧ)Функции.llb
1.11.11.1
Программное обеспечение
Программное обеспечение (далее - ПО) системы состоит из системного (основного) и
прикладного (вспомогательного).
Системное ПО предназначено для создания среды функционирования комплекса техниче-
ских средств и реализации требований, предъявляемых к метрологическому, информационному
и математическому обеспечению и обеспечения обмена информацией между задачами системы
измерительной.
Системное ПО работает под управлением многозадачной операционной системы «Win-
dows 7» и многозадачной операционной системы реального времени «LabVIEW RT
»
Прикладное ПО позволяет создавать СИ графические формы индикации параметров,
задачи отображения, оценки и обработки параметров расчета переходных режимов, сохранения
информации об испытаниях в архивах данных, слежения за аварийными значениями
параметров, формирования печатного протокола.
К прикладному ПО относятся: среда разработки виртуальных приборов «LabVIEW 15.1
PDS» (Laboratory Virtual InstrumentEngineering Workbench); язык программирования
«LabWindosw CVI»; пакет программ «Microsoft Office».
Метрологически значимая часть ПО системы и измеренные данные защищены с помощью
специальных средств защиты от преднамеренных изменений. Уровень защиты программного
обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высо-
кий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1. Алгоритм вычисления идентификатора ПО – MD5.
Таблица 1 – Идентификационные данные ПО
Значение
Наименование ПОБиблиотека обработки Библиотека работы с Библиотека вычисли-
параметровкоэффициентамительных функций
Идентификационное(РЧ)Обработка(РЧ)Коэффициенты.ll
наименование ПО параметров.llb b
Номер версии (иденти-
фикационный номер) ПО
Цифровой идентифика- a440e5e398e3f8665010 b28945d2a731e0dae67 840ff3edb560db281e83
тор ПОa5a8a65662cae027c0a65357a3a9363cc8160
Лист № 11
Всего листов 22
Зн ение
(РЧ)Идентификация.llb
катор ПО
Окончание таблицы 1
Наименование ПО
Библиотека идентификации ПО
ач
ПО метрологических исследований
Идентификационное Система метрологической
наименование ПО поверки.exe
Номер версии (иден-
тификационныйно-1.11.3
мер) ПО
Цифровой идентифи-
f29194f1970553686ef001cb96d047ee 71ad0d37985077eb67ce4f80837eb022
Лист № 12
Всего листов 22
Метрологические и технические характеристики системы
АЦП
cRIO-9203
АЦП
NI cRIO-9203
(0,04+
0,02∙ВП/ИВ) %
жидкостей
Таблица 2 – Состав и метрологические характеристики ИК системы, включающих ПИП и вторичную часть ИК
Характеристики ИКСостав ИК
наименование ИКколи-диапазонпределы допускае-ПИПвторичная часть ИК
чество измерений мой погрешности тип пределы тип пределы допус-
ИК (нормированы для допускаемой аппаратуры каемой основной
рабочих условий)основнойпогрешности
погрешности
ИК давления воз-Избыточное давление жидкостей
духа (газов) и
1 от 0 до 0,0981 МПа
0,1 %
АЦП
1от 0 до 0,2942МПа
(0,04+
1от 0 до 0,5884 МПа
1,0 % (γ от ВП)
1)
ЗОНД-10-ИД
(γ
о
т
ВП)
NI cRIO-9203
+0,012∙ВП/ИВ) %
1 от 0 до 0,9807 МПа
2 от 0 до 24,517 МПа
Избыточное давление воздуха (газов)
3от 0 до 0,9807 МПа
0,3 % (γ от ВП)ЗОНД-10-ИД
0,1 %
(γ от ВП)
(0,04+
0,02∙ВП/ИВ) %
3от 0 до 5,884 МПа
Разность давлений воздуха (газов)
2от 0 до 1 кПа
0,15 %
2от 0 до 25 кПа
50 Па (∆)
2)
(γ
о
т
ВП)
0,3 % (γ от ВП) в
диапазоне измере-
ний от 0 доЗОНД-10-ДД
ВП=12,5 кПа,
0,3 % (δ)
3)
в диа-
пазоне измерений
от 12,5 до 25 кПа
0,1 %
(γ от ВП)
Лист № 13
Всего листов 22
СРС
0,1 %
(γ от ВП)
АЦП
NI cRIO-9205
МРХ2010
МРХ2050
1
от 273 до 473 К
(от 0 до 200 °С)
АЦП
NI cRIO-9217
1
от 273 до 393 К
(от 0 до 120 °С)
АЦП
NI cRIO-9217
0,5
о
С (∆)
6
от 223 до 323 К
(от - 50 до +50 °С)
АЦП
NI cRIO-9217
Продолжение таблицы 2
Характеристики ИК
Наименование ИК Ко-Диапазон измере-
личе-ний
ство
ИК
Пределы допуска-
емойпогрешно-
сти (нормированы
для рабочих усло-
вий)
Состав ИК
ПИПВторичная часть ИК
типпределытиппределыдо-
допускаемой аппаратурыпускаемой ос-
основной новнойпо-
погрешности грешности
Разность давлений воздуха (газов)
ИК давления воз-
духа (газов) и
жидкостей
(0,0215+
+0,004∙ВП/ИВ) %
12от 0 до 5 кПа
4
о
т 0
д
о 10
к
Па
0,2 % (γ от ВП)
12от 0 до 20 кПа
ИК температуры
воздуха (газов) и
жидкостей, изме-
ряемой термопре-
образователями
сопротивления
Температура жидкостей
ТП-9201
Класс
1,0 % (γ от ВП)допуска А
ВП=200 °С по ГОСТ
6651-2009
0,5
о
С (∆)
в диапазоне
от - 200 до
+150
о
С,
1,0
о
С (∆)
в диапазоне
от +150
до +850
о
С
ТП-9201
Класс
1,0 % (γ от ВП)допуска А
ВП=120 °С по ГОСТ
6651-2009
Температура воздуха (газов)
0,5
о
С (∆)
в диапазоне
от - 200 до
+150
о
С,
1,0
о
С (∆)
в диапазоне
от +150
до +850
о
С
1
от 273 до 473 К
(от 0 до 200 °С)
ТСП-1388
Класс
0,3 % (δ) допуска А
по ГОСТ
ТП-9201
6651-2009
Лист № 14
Всего листов 22
1
от 0 до
98,067 кН
(от 0
до 10000 кгс)
(0,05+
+0,05∙ВП/ИВ) %
1
от 0 до
49,033 кН
(от 0 до 5000 кгс)
(0,05+
+0,05∙ВП/ИВ) %
Продолжение
ИК силы от тяги
двигателя
от 0 до
1176,52 кН
(от 0 до 18000 кгс)
(0,05+
+0,05∙ВП/ИВ) %
Вертикальная составляющая силы от тяги (Ry)
0,6 % (γ от ВП)
в диапазоне изме-
рений от 0 доДатчикКласс точно-
ВП=68,647 кН,весоизмерительныйсти С3 поАЦП
0,6 % (δ) в диа-
тен
з
орезистор
н
ый ГОСТ NI cRIO-9237
пазо
н
е
и
змер
е
н
и
й
С2Н-2-С3Р 8.726-2010
от 68,647 до
98,067 кН
Боковая составляющая силы от тяги (Rz)
1,0 % (γ от ВП) в
диапазоне изме-
рений от 0 доДатчикКласс точно-
ВП=34,323 кН,весоизмерительныйсти С3 поАЦП
1,0 % (δ) в диа-
тен
з
орезистор
н
ый ГОСТ NI cRIO-9237
пазо
н
е
и
змер
е
н
и
й
С2Н-2-С3Р 8.726-2010
от 34,323 до
49,033 кН
Продолжение таблицы 2
Наименование ИК
Характеристики ИК
Коли-Диапазон
чество измерений
ИК
таблицы 2
Состав ИК
Пределы допуска-ПИПВторичная часть ИК
емойпогрешно-
типпределытиппределыдо-
сти (нормированы допускаемой аппаратурыпускаемой ос-
для рабочих усло-
основной новнойпо-
вий) погрешности грешности
Горизонтальная составляющая силы от тяги (Rx)
0,5 % (γ от ВП) в
диапазоне изме-
рений от 0 доДатчикКласс точно-
ВП=123,56 кН,весоизмерительныйсти С3 поАЦП
0,5 % (δ) в диа-
тензорезисторный ГОСТ NI cRIO-9237
пазо
н
е
и
змер
е
н
и
й
С2-20-С3Р 8.726-2010
от 123,56 до
176,52 кН
Лист № 15
Всего листов 22
0,5 % (δ)
ЗОНД-10-ДД
ТСП-1388
6
10,0 %
(γ от ВП)
СА 280
АВС-132
2
АНС-066
Наименование ИК
Характеристики ИК
Коли-Диапазон
чество измерений
ИК
Пределы допуска-
емойпогрешно-
сти (нормированы
для рабочих усло-
вий)
ПИП
тип
ИК массового
расхода воздуха
4)
1от 90 до 140 кг/с
АЦП
(0,04+
Состав ИК
Вторичная часть ИК
пределытиппределыдо-
допускаемой аппаратурыпускаемой
основной основной по-
погрешности грешности
0,15 %
(γ от ВП)
NI cRIO-92030,02∙ВП/ИВ) %
0,1 %
(γ от ВП)
Класс
допуска ААЦП
о
по ГОСТNI cRIO-9217
6651-2009
0,5 С (∆)
ИК параметров
вибрации
5,0 %
0,2%
АЦП
(γ
о
т
ВП)
IPC 704
(γ от ВП)
NI PXI-4472В
1,2 % (δ)
Виброскорость
от 10 до 100 мм/с
3
Диапазон частот
от 63 до 250 Гц
5,0 %
5,0 %
АЦП
(γ
о
т
ВП)
«СВКА 2»
(γ от ВП)
NI PXI-4472В
1,2 % (δ)
5,0 %
5,0 %
АЦП
ИК расхода
(прокачки) масла
1от 15 до 70 л/мин
1,0 % (γ от ВП)
ТПР14
(γ от ВП)
«СВКА 2»
(γ от ВП)
NI PXI-4472В
1,2 % (δ)
0,4 %
АЦП
6∙10
-6
% (δ)
(γ
от
В
П)
NI cRIO-9401
Окончание таблицы 2
Лист № 16
Всего листов 22
Допускается применять ПИП утвержденного типа, отличающиеся от указанных в таблице 2, имеющие аналогичные или лучшие метроло-
гические характеристики.
Характеристики ИК
Наименование ИК Коли-Диапазон изме-
честворений
ИК
Пределы допускае-
мойпогрешности
(нормированы для
рабочих условий)
Состав ИК
ПИПВторичная часть ИК
типпределытиппределыдо-
допускаемой аппаратурыпускаемой ос-
основной новнойпо-
погрешности грешности
ИК массового
расхода топлива
2от 400 до
45000 кг/ч
0,3 % (γ от ВП) в
диапазоне измере-
ний от 400 до
ВП= 10000 кг/ч,
0,3 % (δ) в диапа-
зоне измерений от
10000 до 45000 кг/ч
OPTIMASS 7000
(0,1+
+0,01∙ВП/ИВ) %
RS-485.
Плата после-
довательного
обмена
«Translo
A52/53»
0,0 %
(передача из-
мерительной
информации в
цифровом ко-
де)
_______________
1)
γ от ВП – приведенная к верхнему пределу (ВП) измерений погрешность;
2)
∆ – абсолютная погрешность;
3)
δ – относительная от измеряемой величины (ИВ) погрешность. Для ИК температуры воздуха– ИВ в К;
4)
ПИП и вторичная часть приведены из состава: ИК давления воздуха; ИК температуры воздуха
Лист № 17
Всего листов 22
32
от 0,431
до 13,591 мВ
(от 573
до 2073 К)
АЦП
NI cRIO-9214
0,2 %
(γ от ВП)
160
от -2 до
+45,119 мВ
(от 220
до 1373 К)
АЦП
NI cRIO-9214
144
от -2 до
+53,492 мВ
(от 240
до 923 К)
1
от 300
до 3500 Гц
(от 890 до
10400 об/мин)
Датчик часто-
ты вращения
магнитоиндук-
ционный
ДЧВ-2500
АЦП
NI cRIO-9401
0,1 %
(γ от ВП)
275АЦП
NI cRIO-9203
0,1 %
(γ от ВП)
Таблица 3 – Состав и метрологические характеристики ИК системы с входными электрически-
ми сигналами от ПИП
Наименование ИК Коли- Диапазон изме-ИсточникТип аппара- Пределы допус-
чество рений (диапазон сигнала на туры ИКкаемой основ-
ИК показаний навходе ИКной погрешно-
дисплее системы) сти ИК
1)
ИК давления воздуха
(газов) и жидкостей и от 4 до 20 мА Датчики
силы постоянного то- (от -0,06865 до давления
ка,соответствующей34,3233 МПа)ЗОНД-10 и
2)
значениям давления (в ADZ
7
части измерений силы
постоянного тока)
ИК температуры воз-
духа (газов) и жидко-
стей, измеряемой тер-
мопреобразователями
Т
ер
м
о
п
р
е
о
б
-
сопротивления и со-
от
80
доразо
в
ате
л
и
противления постоян-
200 Омсопротивле-АЦП
0,1 %
номутоку,со
о
твет-
(от -50ния платино- NI cRIO-9217 (γ от ВП)
ствующего значениям
д
о +263
о
С
)
вы
е
п
о ГОСТ
температуры (в части
6651
-
2009
измеренийсопротив-
ленияпостоянному
току)
ИК напряжения посто-
янного тока, соответ-
ствующего значениям
температурывоздуха
(газов),измеряемой
термоэлектрическими
преобразователями
типа ТПР(В), ТХА(К),
ТХК(L)
Термоэлектри-
ческие преоб-
разователи
ТПР(В) по
ГОСТ Р 8.585-
2001
Термоэлектри-
ческие преоб-
разователи
ТХА(К) по
ГОСТ Р 8.585-
2001
Термоэлектри-
ческие преоб-
разователи
ТХК(L) по
ГОСТ Р 8.585-
2001
АЦП
NI cRIO-9214
ИК частоты электри-
ческих сигналов, соот-
ветствующей значени-
ям частоты вращения
роторавентилятора
двигателя
Лист № 18
Всего листов 22
1
от 300
до 3500 Гц
(от 1180 до
13800 об/мин)
0,1 %
(γ от ВП)
Окончание таблицы 3
Наименование ИК
Ко- Диапазон из-
личе- мерений (диа-
ство пазон показа-
ИКний на дисплее
системы)
Источник
сигнала на
входе ИК
Тип аппара-
туры ИК
Пределы до-
пускаемой
основной по-
грешности
ИК
1)
ты вращения
ционный
Датчик часто-
Цифр
о
в
о
й
TT
L
модуль вво-
магнитоиндук-
д
а/
выво
да NI
Д
Ч
В
-
2500
cRIO-9401
ИК частоты электри-
ческих сигналов, со-
ответствующейзна-
чениям частоты вра-
щения ротора ком-
прессора двигателя
________________
1)
Пределы допускаемой основной погрешности ИК в таблице 3 приведены без учета погреш-
ностей ПИП.
2)
γ от ВП – приведенная к верхнему пределу измерений погрешность.
Наименование характеристики
1200
600
1200
1500
400
1500
1400
400
1400
от + 15 до +25
Таблица 4 - Технические характеристики системы
Значение
характеристики
Габаритные размеры, мм, не более
- шкафы ША1, ША2
высота
ширина
длина
- шкаф ША3
высота
ширина
длина
- шкафы ША4, ША5
высота
ширина
длина
- шкафы ША6, ША7, ША8, ША9, ША10
высота
ширина
длина
1800
600
800
1500
от 198 до 242
от 49,6 до 50,4
7500
Суммарная масса системы
,
кг, не более
Параметры электропитания
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Рабочие условия эксплуатации
- температура окружающего воздуха,
о
С
- относительная влажность окружающего воздуха при температуре
25
о
С, %
- атмосферное давление, мм рт.ст. (кПа)
от 30 до 80
от 720 до 780 (от 96 до 104)
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и в виде наклейки на лицевую па-
нель шкафов ША1 - ША10.
Лист № 19
Всего листов 22
Комплектность средства измерений
Таблица 5 - Комплектность системы
Наименование
1 Датчик весоизмерительный тензорезисторный
ОбозначениеКоли-
чество
С2Н-20-С31
2 Расходомер-счетчик массовыйOPNIMASS 7000 N252
3 Датчик избыточного давления, давления-
разрежения и разности давлений
ADZ12
ЗОНД-1038
СРС, МРХ 2010, МРХ 205028
ТП-9201 6
ТСП-13886
4 Преобразователь измерительный давления
5 Датчики разности давления
6 Термопреобразователь сопротивления
7 Термопреобразователь сопротивления из пла-
тины
8 Акселерометр
9 Вибропреобразователь
10 Вибропреобразователь
СА 2806
АНС-0662
АВС 1323
ТПР141
ЗОНД-1096
WAGO 144
ЗОНД-1096
WAGO 144
cRIO-9074 3
NI cRIO-921421
NI cRIO-9401 3
WAGO 448
cRIO-9074 7
cRIO-9075 2
NI cRIO-920340
NI cRIO-9217
7
11 Турбинный преобразователь расхода
12 Преобразователь измерительный давления
13 Клеммные соединения
14 Преобразователь измерительный давления
15 Клеммные соединения
16 Контроллер
17 Модуль ввода сигнала с термопары
18 Цифровой TTL модуль ввода
19 Клеммные соединения
20 Контроллер
21 Контроллер
22 Модуль аналогового ввода ±20 mA
23 Модуль аналогового ввода с резистивных дат-
чиков
24 Цифровой TTL модуль ввода
25 Мостовой модуль аналогового ввода
26 Модуль аналогового ввода ±10 В
27 Сетевой коммутатор
28 Преобразователь частотных сигналов
29 Клеммные соединения
30 Усилитель сигнала акселерометра СА 280
31 Блок гальванической развязки
32 Клеммные соединения
33 Контроллер
34 Модуль аналогового ввода ±10 В
35 Клеммные соединения
36 Источник питания для ПИП
37 Источник питания для контроллеров
NI cRIO-94011
NI cRIO-92372
NI cRIO-92053
EtherWAN EX70980-00B2
FL157A-0033
WAGO 128
IPC-7046
GSI-1306
WAGO 264
NI cRIO-90741
NI cRIO-92051
WAGO 192
LAMBDA-NNS15-24 29
NI PS-159
Лист № 20
Всего листов 22
Наименование элемента системы
Продолжение таблицы 5
38 Источник питания для обогрева ША7
39 Источник питания для коммутаторов
40 Клеммные соединения
41 ПК
42 ПК
43 Коммутатор
44 KVM – переключатель
45 Машина времени
46 Преобразователь
47 ИБП
48 ПК
49 ПК
50 Коммутатор
51 ИБП
52 ПК
53 Шасси
54 Контроллер
55 Модуль
56 Модуль
57 Аппаратура измерения вибраций
58 Коммутатор
59 ИБП
60 ПК
61 ПК
62 ПК
63 ПК
64 ПК
65 Монитор – плоскопараллельный ЖК-27ʺ
66 Монитор – плоскопараллельный ЖК 19ʺ
67 Монитор – плоскопараллельный ЖК 24ʺ
68 ИБП
69 ИБП
70 ИБП
71 ИБП
72 Настольная клавиатура
73 Настольная клавиатура
74 Мышь
76 Мышь
77 Мышь
78 Мышь
79 Принтер лазерный
80 ПК
81 ИБП
82 Монитор – плоскопараллельный ЖК 24ʺ
83 Монитор – плоскопараллельный ЖК 24ʺ
Обозначение Коли-
чество
SITOP POWER 204
DR-30-242
WAGO
80
Kraftway Credo KW20
1
Arbyte CADStation
1
Cisco SG300-20 SRW2016-K9 V04
2
ATEM CS1708i
1
FEI-Zyfer GPStarPlus model 565-
210-01 Rev. P1
NI ENET-232/21
PowerCom SMK-2000A RM1
Kraftway Credo KW201
Kraftway Credo KW241
Cisco SG300-20 SRW2016-K9 V041
PowerCom SMK-2000A RM1
Kraftway Credo KW201
NI PXI-10421
NI PXI-83601
NI PXI-4472B1
NI PXI-44722
СВКА-2М-31
Cisco SB SRW2016-K9-EU1
PowerCom SMK-2000A RM1
Kraftway Credo KW203
Kraftway Credo KW313
Kraftway Credo KC511
Arbyte T2
Arbyte CADStation1
Samsung S27E650D8
Samsung E1920NR1
Samsung S24C450BW1
PowerCom IMP-1500A7
PowerCom RPT-1000A1
PowerCom RPT-800A1
APC Smart-UPS SC 6201
Genius9
Logitech1
Logitech1
Genius1
A4Tech1
Microsoft7
HP LaserJet Pro 400 color M4561dn1
Kraftway Credo KW201
PowerCom BNT-1000AP1
Samsung S24C450BW1
NEC AS241W1
Лист № 21
Всего листов 22
Наименование элемента системы
Окончание таблицы 5
Обозначение Коли-
чество
Logitech1
Logitech1
Genius1
A4Tech1
Microsoft7
HP LaserJet Pro 400 color M4561dn1
Kraftway Credo KW201
PowerCom BNT-1000AP1
Samsung S24C450BW1
NEC AS241W1
Genius1
Logitech1
Genius1
A4Tech1
БРС-1М1
ИВТМ-71
СИ-1/ГТД-301
521.30.004.00 РЭ1
521.30.004.00 ФО1
521.30.004.00 МП1
84 Настольная клавиатура
85 Мышь
86 Мышь
87 Мышь
88 Мышь
89 Принтер лазерный
90 ПК
91 ИБП
92 Монитор – плоскопараллельный ЖК 24ʺ
93 Монитор – плоскопараллельный ЖК 24ʺ
94 Настольная клавиатура
95 Настольная клавиатура
96 Мышь
97 Мышь
98 Барометр рабочий сетевой
99 Измеритель влажности и температуры
100 Программное обеспечение
101 Система измерительная СИ-1/ГТД-30. Руко-
водство по эксплуатации
102 Система измерительная СИ-1/ГТД-30. Фор-
муляр
103 Система измерительная СИ-1/ГТД-30. Мето-
дика поверки
104 Система измерительная СИ-1/ГТД-30. Пара-
метры изделий 30, 117, 96, 99, 39, их модифика-
ций и перспективных изделий при стендовых ис-
пытаниях. Методика измерений
521.30.004.00 МИ1
Сведения о методиках (методах) измерений
приведены в документе - 521.30.004.00 МИ «Параметры изделий 30, 117, 96, 99, 39, их моди-
фикаций и перспективных изделий при стендовых испытаниях. Методика измерений».
Нормативные и технические документы, устанавливающие требования к системе изме-
рительной СИ-1/ГТД-30
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, то-
ка, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений в диапазоне до 4 10
4
Па
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений темпе-
ратуры
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа»
Лист № 22
Всего листов 22
Приказ Росстандарта от 29 декабря 2018 года № 2825 «Об утверждении Государствен-
ной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов жид-
кости»
Приказ Росстандарта от 31 июля 2018 года № 1621 «Об утверждении Государственной
поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении Государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 100 А»
Приказ Росстандарта от 15 февраля 2016 года № 146 «Об утверждении Государственной
поверочной схемы для средств измерений электрического сопротивления»
Приказ Росстандарта от 27 декабря 2018 года № 2772 «Об утверждении Государственной
поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения
и углового ускорения»
Приказ Росстандарта от 29 июня 2018 года № 1339 «Об утверждении Государственной
поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 06 декабря 2019 года № 2900 «Об утверждении Государственной
поверочной схемы для средств измерений абсолютного давления от 1·10
-1
до 1·10
7
Па»
ОСТ 1 01021-93 «Стенды испытательные авиационных газотурбинных двигателей. Об-
щие требования»
ОСТ1 02716-91 «Системы силоизмерительные многокомпонентные испытательных стен-
дов авиационных ГТ Д. Общие требования»
ОСТ 1 02555-85 «Система измерения расхода воздуха с коллектором на входе авиацион-
ных ГТД при стендовых испытаниях. Общие требования»
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66544-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Ояш" Западно-Сибирской ЖД - филиала ОАО "Российские железные дороги" в границах Новосибирской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 71952-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Орловской области | Нет данных | ООО "РУСЭНЕРГОСБЫТ", г.Москва | 4 года | Перейти |
| 31266-06 | Система информационно-измерительная автоматизированная коммерческого учета электроэнергии и мощности АИИС КУЭ ЗЭС1 | Нет данных | ОАО "Энергоучет", г.Оренбург | 4 года | Перейти |
| 50568-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Черниковка-В" Куйбышевской ЖД - филиала ОАО "Российские Железные Дороги" в границах Республики Башкортостан | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 72524-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Ивановской ТЭЦ-2 филиала "Владимирский" ПАО "Т Плюс" | Нет данных | ООО "Автоматизированные системы в энергетике", г.Владимир | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
