УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №318
Лист № 1
Регистрационный № 81244-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры RGK
Назначение средства измерений
Контроллеры RGK (далее по тексту – контроллеры) предназначены для измерений
напряжения и силы переменного тока, частоты в однофазных и трехфазных цепях переменного
тока, напряжения и силы постоянного тока, электрического сопротивления постоянному току, а
также сигналов от термопар и термопреобразователей сопротивления.
Описание средства измерений
Принцип действия контроллеров основан на измерении входных аналоговых сигналов с
помощью аналого-цифрового преобразователя и последующей математической обработке
измеренных величин в зависимости от алгоритма расчета измеряемого параметра с
отображением результатов на жидкокристаллическом дисплее (далее – ЖК дисплей).
Контроллеры состоят из входных первичных преобразователей, аналого-цифровых
преобразователей, микропроцессора и дисплея. На передней панели приборов расположены:
ЖК дисплей и кнопки управления прибором.
На задних панелях находятся: разъемы для питания прибора, подключения
измерительных цепей. Диапазон измеряемых величин может быть расширен при подключении
к входным цепям приборов измерительных (трансформаторов тока и напряжения).
Контроллеры выпускаются в следующих модификациях: RGK 400SA, RGK 420SA,
RGK 600, RGK 601, RGK 800, RGK 900, RGK 900SA, RGK 900MC. Модификации контроллеров
отличаются друг от друга техническими и метрологическими характеристиками, а также
количеством и типом подключаемых модулей расширения. Контроллеры могут использоваться
совместно с модулями расширения EXP10 00, EXP10 01, EXP10 02, EXP10 03, EXP10 04,
EXP10 05, EXP10 08, EXP10 10, EXP10 11, EXP10 12, EXP10 13, EXP10 15, EXP10 40, EXP10
41, EXP10 42T, EXP10 43T Функциональное назначение модулей расширения представлены в
таблице 1. Общий вид контроллеров представлен на рисунках 1 – 3. Опломбирование не
предусмотрено.
Лист № 2
Всего листов 7
Таблица 1 - Функциональные назначения модулей расширения
Тип модуляФункциональное назначение
1 2
EXР10 00 4 цифровых входа
EXР10 01 4 статически входа
EXР10 022 цифровых входа и 2 статических выхода
EXР10 03 2 релейных выхода
EXР10 042 аналоговых входа 0(4)-20 мА или Pt100 или 0-10 В, или ±5 В
EXР10 05 2 аналоговых выхода 0(4)-20 мА или Pt100 или 0-10 В, или ±5 В
EXР10 08 2 цифровых входа и 2 релейных выхода
EXР10 10Интерфейс USB
EXР10 11 Интерфейс RS232
EXР10 12 Интерфейс RS485
EXР10 13 Интерфейс ETHERNET
EXР10 15 Модем GPRS/GSM
EXP10 402 цифровых/резистивных входа и 2 релейных выхода
EXP10 41 2 входа для термопар и 2 статических выхода
EXP10 42T6 цифровых входов
EXP10 43T4 цифровых входа и 2 статических выхода
а)б)

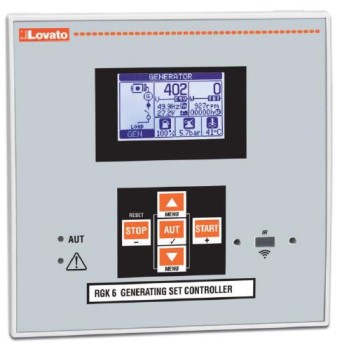

Рисунок 2 – Общий вид контроллеров модификации RGK 600, RGK 601
А – Место нанесения знака утверждения типа
А
А

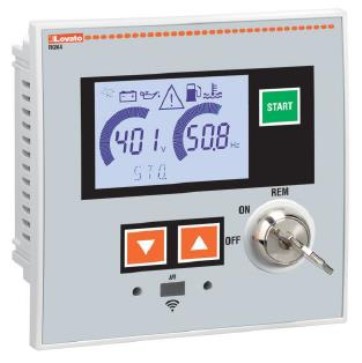

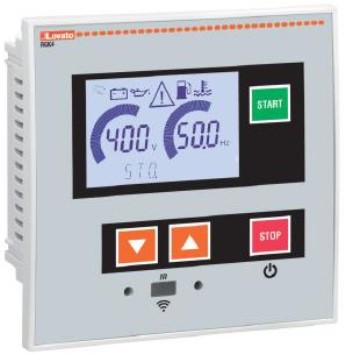

Рисунок 1 – Общий вид контроллеров модификации а) RGK 400SA, б) RGK 420SA
А – Место нанесения знака утверждения типа
А
Лист № 3
Всего листов 7
а)б)

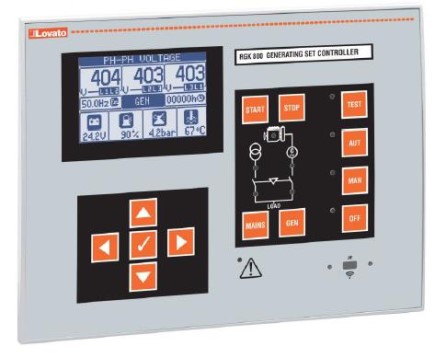

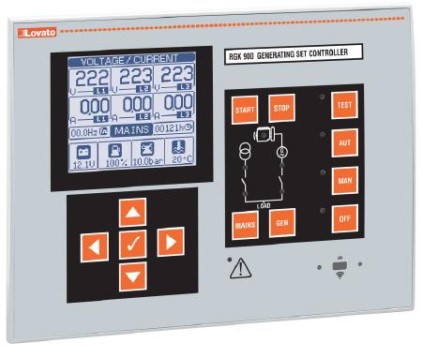

Рисунок 3 – Общий вид контроллеров модификации а) RGK 800, б) RGK 900,
RGK 900SA, RGK 900MC
А – Место нанесения знака утверждения типа
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее по тексту - ПО),
устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации
данное ПО не может быть модифицировано, загружено или прочитано через какой-либо
интерфейс. Нормирование метрологических характеристик контроллеров проведено с учетом
влияния ПО.
RGK 420SARGK 601
RGK 900,
Таблица 2 - Идентификационные данные программного обеспечения
Значение
Идентификационные
Модификация
данные (признаки)
RG
K
40
0SA
,
RG
K
600,
RGK 800
RGK 900SA,
RGK 900MC
Идентификационное
WM2
A
0215WM1
A
1012WM2B1110
WM2C1110
3)
наименование ПОWM3C1110
4)
00333982180044211691
Номер версии
(идентификационныйне ниже 04не ниже 11не ниже 18не ниже 05
номер) ПО
Цифровой0027815990
1)
0114034012
3)
идентификатор ПО0026434284
2)
0118267201
4)
Алгоритм вычисления
цифровогоsum32sum32sum32sum32
идентификатора
1)
– Для модификации RGK 600
2)
– Для модификации RGK 601
3)
– Для модификаций RGK 900/900SA
4)
– Для модификации RGK 900МС
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в
соответствии с Р 50.2.077-2014.
А
А
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Наименование
характеристики
Модификация
Диапазоны
измерений
от 30 до 600
±(0,002·U
ф
+1 е.м.р.)
от 50 до 720
±(0,005·U
мф
+1 е.м.р.)
от 50 до 720
±(0,002·U
мф
+1 е.м.р.)
от 0,1·I
ном
до 1,2·I
ном
±(0,005·I+1 е.м.р.)
±(0,002·f+1 е.м.р.)
от 45 до 65
±(0,002·f+1 е.м.р.)
от 0(4) до 20
±(0,0025·I
п
+1 е.м.р.)
от 0 до 10
от -5 до +5
±(0,0025·U
п
+1 е.м.р.)
Таблица 3 - Метрологические характеристики
12
ДиапазоныRGK 400SA, RGK 420SA
измерений
RGK 600, RGK 601
действующего
RGK 800
значения фазного
3
от 100 до 480
от 100 до 480
от 30 до 600
Пределы допускаемой
основной абсолютной
погрешности измерений
4
±(0,015·U
ф
+1 е.м.р.)
±(0,003·U
ф
+1 е.м.р.)
±(0,006·U
ф
+1 е.м.р.)
от 50 до 576
от 50 до 576
±(0,015·U
мф
+1 е.м.р.)
±(0,003·U
мф
+1 е.м.р.)
RGK 800
переменного
±(0,01·I+1 е.м.р.)
±(0,006·I+1 е.м.р.)
±(0,003·I+1 е.м.р.)
±(0,002·f+1 е.м.р.)
±(0,0025·f+1 е.м.р.)
от 45 до 65
от 45 до 65
от 45 до 65
от 380 до 420
Диапазоны
I , мА*
RGK 800
напряжения
RGK 900, RGK 900SA,
переменного тока,
R
GK
900MC
U
ф
, В
ДиапазоныRGK 400SA, RGK 420SA
измерений
RGK 600, RGK 601
действующего
значения
междуфазного
напряженияRGK 900, RGK 900SA,
переменного тока, RGK 900MC
U
мф
, В
ДиапазоныRGK 400SA, RGK 420SA
измерений
RGK 600, RGK 601
действующего
RGK 800
значения силы
RGK 900, RGK 900SA,
тока, I, А
RGK 900MC
RGK 400SA, RGK 420SA
Диапазоны
RGK 600, RGK 601
измерений частоты, RGK 800
f, Гц
RGK 900, RGK 900SA,
RGK 900MC
RGK 400SA, RGK 420SA
измерений силы
RGK 600, RGK 601
постоянного тока,
RGK 900, RGK 900SA,
п
RGK 900MC
Диапазоны
RGK 400SA, RGK 420SA
измерений RGK 600, RGK 601
напряжения RGK 800
постоянно
г
о тока,
RGK 900, RGK 900SA,
U
п
, В*
RGK 900MC
Лист № 5
Всего листов 7
сопротивления
RGK 900MC
Продолжение таблицы 3
1234
Диапазоны RGK 400SA, RGK 420SA
измеренийRGK 600, RGK 601
электрическо
г
о
RGK 800
от 0 до 1350±(0,0025·R+1 е.м.р.)
постоянному току,
RGK 900, RGK 900SA,
R, Ом
Примечания:1) Пределы допускаемой дополнительной абсолютной погрешности измерения,
вызванной изменением температуры на окружающей среды на 1 °C - ±0,05 % от измеряемого
значения.
2) I
ном
– 1 или 5 А
3) е.м.р. – единица младшего разряда
* - с помощью модулей расширения EXP
Таблица 4 – Метрологические характеристики при измерении температуры при помощи
термопреобразователей сопротивления по ГОСТ 6651-2009 (с модулями расширения EXР10 04,
EXР10 05, EXP10 40)
Пределы допускаемой
Тип термопреобразователяДиапазон измерений
пр
и
ве
д
енн
о
й (к
д
иапа
зо
ну
сопротивлениятемпературы,°Сизмерений) погрешности
измерений, %
Pt100
α = 0,00385
°
С
-1
от -50 до +250±0,3
термопары
Таблица 5 – Метрологические характеристики при измерении температуры при помощи
термопар по ГОСТ Р 8.585-2001 (с модулем расширения EXP10 41)
ДиапазоныПределы допускаемой
Типконтролируемого приведенной (к диапазону
К
J
E
параметра
(температуры),°С
от -200 до +1200
от -40 до +750
от -200 до +900
измерений) погрешности
измерений, %
±0,4
±0,3
±0,3
Значение
2
от 7,5 до 33
Таблица 6 - Основные технические характеристики
Наименование характеристики
1
Параметры электрического питания:
-Напряжение постоянного тока, В
Мощность, потребляемая по цепи питания постоянного
тока, В·А, не более:
- Для модификаций RGK 400SA, RGK 420SA
- Для модификаций RGK 600, RGK 601
- Для модификаций RGK 800
- Для модификаций RGK 900, RGK 900SA, RGK 900MC
2,0
1,1
4,8
4,8
Лист № 6
Всего листов 7
2
112×112×110
144×144×54
240×180×68
240×180×68
400
580
980
960
20±5
80
от 86,7 до 106,7
от -30 до +70
20
Продолжение таблицы 6
1
Габаритные размеры (ширина×высота×глубина), мм, не
более:
-для модификаций RGK 400SA, RGK 420SA
- для модификаций RGK 600, RGK 601
- для модификаций RGK 800
- для модификаций RGK 900, RGK 900SA, RGK 900MC
Масса, г, не более:
- для модификаций RGK 400SA, RGK 420SA
- для модификаций RGK 600, RGK 601
- для модификаций RGK 800
- для модификаций RGK 900, RGK 900SA, RGK 900MC
Нормальные условия измерений:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Рабочие условия измерений:
- температура окружающей среды, °С
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч:
- для модификаций RGK 400SA, RGK 420SA
- для модификаций RGK 600, RGK 601
- для модификаций RGK 800
- для модификаций RGK 900, RGK 900SA, RGK 900MC
391442
176593
486787
256421
Таблица 7 – Габаритные размеры модулей расширения
Тип модуляМасса, гДлина, мм
EXР10 00 60 38,2
EXР10 01 54 38,2
EXР10 02 58 38,2
EXР10 03 50 38,2
EXР10 04 56 38,2
EXР10 05 64 38,2
EXР10 08 80 38,2
EXР10 10 60 38,2
EXР10 11 40 38,2
EXР10 12 50 38,2
EXР10 13 60 38,2
EXР10 15 80 46,5
EXР10 30 50 38,2
EXP10 40 50 38,2
EXP10 41 50 38,2
EXP10 42T 50 38,2
EXP10 43T 50 38,2
Ширина, мм
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
Высота, мм
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
Лист № 7
Всего листов 7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
переднюю панель контроллеров методом офсетной печати или наклейки в соответствии со
схемой, представленной на рисунках 1-3.
Комплектность средства измерений
1 шт.
Количество
Контроллер RGK *
1 экз.
1 экз.
1 экз.
Таблица 8 – Комплектность средства измерений
НаименованиеОбозначение
RGK 400SA, RGK 420SA,
RGK 600, RGK 601, RGK 800,
RGK 900, RGK 900SA,
RGK 900MC
Паспорт-
Руководство по эксплуатации-
Методика поверки МП-139/11-2019
*- обозначение может изменяться в зависимости от модификации
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
контроллерам RGK
Техническая документация фирмы “LOVATO ELECTRIC S.P.A”, Италия
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 28849-05 | Контроллеры | КРОСС-500 | ОАО "АБС ЗЭиМ Автоматизация", г.Чебоксары | 2 года | Перейти |
| 20139-04 | Контроллеры измерительные | КР-300И | ЗАО "Волмаг", г.Чебоксары | 2 года | Перейти |
| 78682-20 | Контроллеры программируемые логические | Emerson | Фирма "Intelligent Platforms, LLC.", США | 3 года | Перейти |
| 81341-21 | Контроллеры измерительные | FloBoss S600+ | SC Emerson SRL, Румыния, Str.Emerson Nr.4, Parcul Industrial Tetarom II, Cluj-Napoca, 400641, Romania | 2 года | Перейти |
| 17397-98 | Контроллеры измерительные универсальные | УИКОН | ОАО "Лаборатория наукоемких технологий", г.Екатеринбург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
