Номер госреестра:
81245-21
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ-110-57 У1
Производитель:
Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина, г. Запорожье, (изготовлены в 1981 г.)
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
7673, 7720, 7750
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «15» марта 2021 г. №318
Лист № 1
Регистрационный № 81245-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-110-57 У1
Назначение средства измерений
Трансформаторы напряжения НКФ-110-57 У1 (далее по тексту – трансформаторы
напряжения) предназначены для передачи сигналов измерительной информации средствам
измерений, устройствам защиты, автоматики, сигнализации и управления в электрических
сетях переменного тока промышленной частоты.
Описание средства измерений
Принципдействиятрансформаторовнапряженияоснованнапреобразовании
посредством электромагнитной индукции переменного тока одного напряжения в переменный
ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряженияотносятся кклассу масштабных измерительных
преобразователей электрических величин.
Трансформаторы напряжения состоят из стержневого магнитопровода, выполненного
из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения
в единую конструкцию. Активная часть трансформаторов напряжения находится в фарфоровой
покрышке,наполненнойтрансформаторныммаслом,закрытоймаслорасширителеми
установленной на основание.
Общийвидтрансформаторовнапряженияисхемапломбировки
от несанкционированного доступа приведены на рисунке 1.

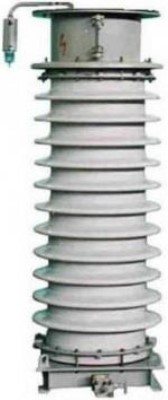

Рисунок 1 – Общий вид трансформаторов напряжения и
схема пломбировки от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Заводской номер
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение основной вторичной обмотки, В
Класс точности основной вторичной обмотки от ГОСТ 1983-2015
Номинальная мощность основной вторичной обмотки, В·А
Номинальная частота, Гц
Значение
7673, 7720, 7750
110/√3
100/√3
0,5
400
50
Значение
7673, 7720, 7750
Таблица 2 –Основные технические характеристики
Наименование характеристики
Заводской номер
Климатическое исполнение и категория размещения
по ГОСТ 15150-69 (диапазон рабочих температур, ºС)
У1 (от -45 до +40)
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Трансформатор напряженияНКФ-110-57 У1
Паспорт —
Количество
3 шт.
3 экз.
Сведения о методиках (методах) измерений
приведены в разделах 4 и 6 паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения
НКФ-110-57 У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Государственная поверочная схема для средств измерений коэффициента масштабного
преобразования и угла фазового сдвига электрического напряжения переменного тока
промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ и средств измерений электрической
емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты
в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 30.12.2019 г. № 3453
Лист № 3
Всего листов 3
