Полуприцеп-цистерна INDOX S3T-24780-AM-112, ГРСИ 81205-21
Номер госреестра:
81205-21
Наименование СИ:
Полуприцеп-цистерна
Обозначение типа:
INDOX S3T-24780-AM-112
Производитель:
ROS ROCA INDOX EQUIPOSE INGENIERIA, S.L.,Испания, Ctra. Nacional II, km 505 25300 TARREGA, LLEIDA, Spain
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
VS96T7445VT047051
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81205-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцеп-цистерна INDOX S3T-24780-AM-112
Назначение средства измерений
Полуприцеп-цистерна INDOX S3T-24780-AM-112 (далее – ППЦ) предназначена для
измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание средства измерений
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня
налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится
самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении
чемоданообразную форму, установленной на шасси. Внутри корпуса установлены
перегородки, разделяющие ППЦ на шесть изолированных секций. Внутри изолированных
секций имеются волнорезы для гашения гидравлических ударов во время движения с
отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секцииППЦ приварена заливная горловина с
установленным указателем уровня налива. В каждой секции смонтированы донные клапаны
для слива нефтепродуктов самотеком.
Технологическоеоборудованиепредназначенодляоперацийналива-слива
нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива,
съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный,
кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в белый цвет, на боковых сторонах и сзади ППЦ имеется надпись
«ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного
средства, перевозящий опасный груз.
Общий вид полуприцепа-цистерны INDOX S3T-24780-AM-112 представлен на
рисунках 1-2.

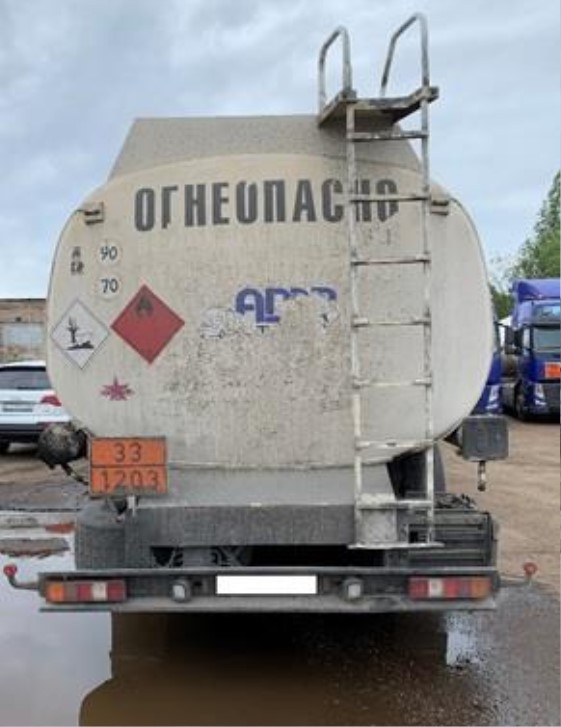

Рисунок 1 – Общий вид полуприцепа-цистерны INDOX S3T-24780-AM-112
Лист № 2
Всего листов 4

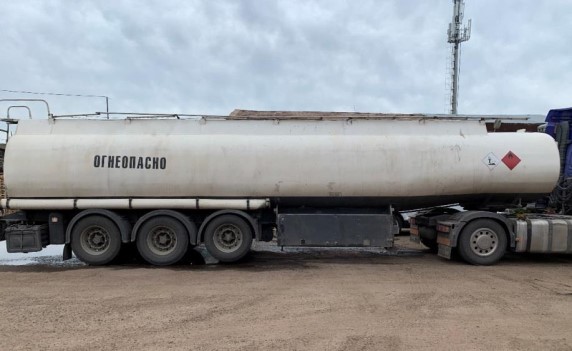

Рисунок 2 – Общий вид полуприцепа-цистерны INDOX S3T-24780-AM-112
Схема пломбировки для защиты от несанкционированного изменения положения
уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
Место нанесения знака поверки
Программное обеспечение
отсутствует
Указатель уровня налива
Рисунок 3 – Схема пломбировки от несанкционированного изменения положения уровня налива,
обозначение места нанесения знака поверки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Наименование характеристикиЗначение
Заводской номер VS96T7445VT047051
Номинальная вместимость, дм
3
38000
Количество секций, шт. 6
Пределы допускаемой относительной погрешности
определения вместимости (объемный метод), %±0,4
Разностьмеждуноминальнойидействительной
вместимостью, %, не более±1,5
Снаряженная масса, кг, не более 5850
Габаритные размеры, мм, не более
- длина11400
- ширина 2350
- высота 3050
Температура окружающей среды при эксплуатации, °Сот минус 45 до плюс 40
Знак утверждения типа
Наносится на маркировочную табличку ударным способом или в виде наклейкии на
титульный лист паспорта типографским способом.
Комплектность средства измерений
зав.№ VS96T7445VT047051
Примечание
1
Таблица 2 – Комплектность средства измерений
НаименованиеОбозначениеКол-во,
шт
Полуприцеп-INDOX S3T-
цистерна24780-AM-112
Паспорт -1
-
Сведения о методиках (методах) измерений
сведения отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне
INDOX S3T-24780-AM-112
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расхода
жидкости
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений.
Автоцистерны для жидких нефтепродуктов. Методика поверки
Лист № 4
Всего листов 4
