Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, ГРСИ 81202-21
Номер госреестра:
81202-21
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические
Обозначение типа:
РГС-10, РГС-25
Производитель:
Закрытое акционерное общество "Оргрегионпроект" (ЗАО "Оргрегионпроект"), г. Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РГС-10: №№ 4, 116, 117, 118, 120, РГС-25: №№ 109, 110, 111
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81202-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25
Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25 (далее –
резервуары) предназначены для измерения объема, а также приема, хранения и отпуска
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему согласно градуировочным таблицам
резервуаров.
РезервуарыРГС-10,РГС-25представляютсобойсварныегоризонтальные
конструкции цилиндрической формы наземного исполнения с усеченно-коническими
днищами.
Резервуарыоборудованыдыхательнымклапаном,trialзамернымдля
эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Также резервуары оснащены боковой металлической лестницей, по периметру которой
установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары
стальные горизонтальные для нефтепродуктов. Технические условия».
РезервуарыРГС-10,РГС-25расположенынатерриторииФедерального
государственного казенного учреждения «Пограничное управление Федеральной службы
безопасности Российской Федерации по Республике Карелия» по адресам, указанным в
таблице 1.
резервуаров
Таблица 1 – Местонахождение резервуаров
Заводские номера
Местонахождение, адрес
111
12
РГС-10 зав.№№ 116, 117Республика Карелия, Сортавальский район, пгт Вяртсиля
(Служба в г. Сортавале, пункт заправки КПП Вяртсиля)
РГС-10 зав.№ 120Республика Карелия, Сортавальский район, г. Сортавала
(Служба в г. Сортавале, склад ГСМ аппарата Службы)
РГС-10 зав.№№ 4, 118 Республика Карелия, Суоярвский район, п. Поросозеро
(Служба в г. Суоярви, пункт заправки погп Куолисмаа)
РГС
-
25
з
а
в.
№№ 109, 110,
Республика Карелия, Суоярвский район, г. Суоярви
(Служба в г. Суоярви, склад ГСМ аппарата Службы)
Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25
представлены на рисунках 1-2.
Лист № 2
Всего листов 4

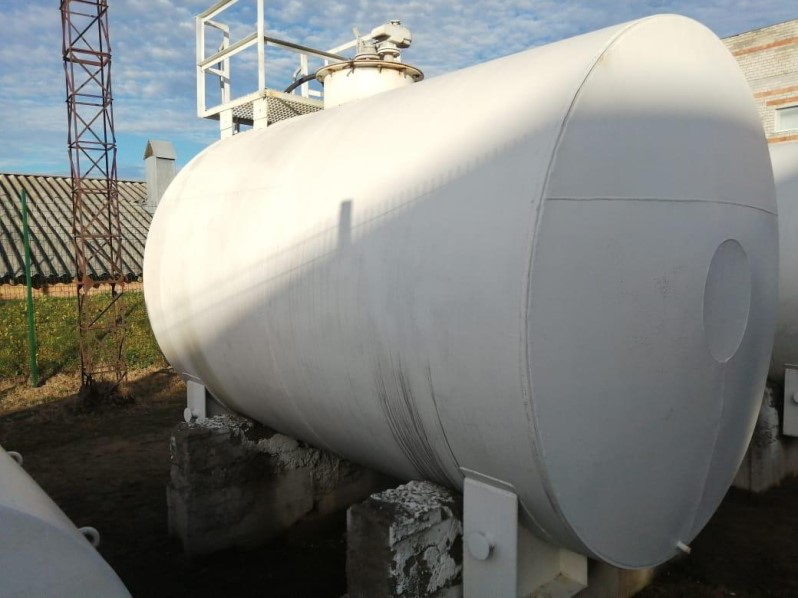

Рисунок 1 – Общий вид резервуаров РГС-10
Рисунок 2 – Общий вид резервуаров РГС-25
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10,
РГС-25 не предусмотрено.
Лист № 3
Всего листов 4
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики
Наименование характеристикиЗначение
1 2
Тип резервуараРГС-10
Заводской номер4116117118120
Номинальная вместимость, м
3
10
Пределы допускаемой относительной
погрешности вместимости резервуара от 1 до 13 м
3
при геометрическом методе, %±0,25
Средний срок службы, лет, не менее 30
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот минус 50 до плюс 50
- атмосферное давление, кПа от 84,0 до 106,7
Таблица 3 – Метрологические и технические характеристики (продолжение 1)
Наименование характеристикиЗначение
12
Тип резервуара РГС-25
Заводской номер109110111
Номинальная вместимость, м
3
25
Пределы допускаемой относительной
погрешности вместимости резервуара от 3 до 29 м
3
при геометрическом методе, %±0,25
Средний срок службы, лет, не менее 30
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот минус 50 до плюс 50
- атмосферное давление, кПа от 84,0 до 106,7
Знак утверждения типа
наносится на титульные листы паспортов типографским способом.
Комплектность средства измерений
8 шт.
Количество
3
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
1 2
Резервуары горизонтальные стальныеРГС-10 зав.№№ 4, 116, 117,
цилиндрические118, 120, РГС-25 зав.№№ 109,
110, 111
Паспорта на резервуары-
Градуировочные таблицы-
8 экз.
8 экз.
Сведения о методиках (методах) измерений
сведения отсутствуют.
Лист № 4
Всего листов 4
Нормативныедокументы,устанавливающиетребованиякрезервуарам
горизонтальным стальным цилиндрическим РГС-10, РГС-25
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений.
Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов.
Технические условия
