Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20, РГС-40, РГС-100, ГРСИ 79830-20
Номер госреестра:
79830-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-5, РГС-20, РГС-40, РГС-100
Производитель:
Марийское районное нефтепроводное управление АО "Транснефть-Верхняя Волга" (МРНУ АО "Транснефть-Верхняя Волга"), г. Нижний Новгород
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РГС-5 зав.№ Е-1, РГС-20 зав.№№ 94(Е1у), 93(Е2у), РГС-40 зав.№№ Е-1, Е-2, 36(Е-1), 34(Е-2), 118(Е-3), 119(Е-4), 199(Е-5), 200(Е-6), 49(ЕП), 36(ЕП-3), 223(ЕП), РГС-100 зав.№№ Е-11, Е-12, Е-13, Е-14, Е-15, Е-16, Е-4у, Е-5у, Е-6у, Е-7у, Е-1, Е-2, Е-3, Е-4
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 1
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1922
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20,
РГС-40, РГС-100
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-5, РГС-20, РГС-40,
РГС-100 (далее – резервуары) предназначены для измерений объема, а также приема,
хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной
вместимостью 5 м
3
, 20 м
3
, 40 м
3
, 100 м
3
.
Резервуарыпредставляют собой горизонтальные цилиндрические сварные
стальные сосуды, состоящие из цилиндрической стенки и двух днищ.
Конструкциярезервуаровгоризонтальныхстальныхцилиндрическихпо
исполнению: одностенных с коническими днищами РГС-5, РГС-20, РГС-40, РГС-100,
предусматривает надземную и подземную установку.
Резервуарыоснащенынеобходимымитехническимиустройствамидля
проведения операций по приему, хранению и отпуску нефти и нефтепродуктов: приемо-
раздаточными патрубкамис запорной арматурой и технологическими люками;
дыхательными клапанами, устройствами для замера уровня; средствами пожаротушения;
молниезащитой и защитой от статического электричества.
Информация о местах расположения и конструктивных особенностях резервуаров
Марийского районного нефтепроводного управления (далее МРНУ) АО «Транснефть-
Верхняя Волга» приведена в таблице 1.
ТипЗаводской
жение
Таблица 1 – Место расположения и конструктивных особенности резервуаров
Конструктивные особенности резервуара
резервуараномерТип
Располо-
Форма днищ
Место установки
усеченно-
«Воротынец»
РГС-40Е-2подземное
РГС-100Е-11подземное
РГС-100Е-12подземное
РГС-100Е-13подземное
РГС-100Е-14подземное
РГС-100Е-15подземное
РГС-100Е-16подземное
РГС-40Е-1подземное
Нижегородская
РГС-20 94(Е1у)
одностенный
подземное конические
область ЛПДС
РГС-20 93(Е2у)подземное
РГС-4036(Е-1)подземное
РГС-4034(Е-2)подземное
РГС-40 118(Е-3)подземное
РГС-40 119(Е-4)подземное
РГС-40 199(Е-5)подземное
РГС-40 200(Е-6)подземное
2
Тип
резервуара
Заводской
номер
одностенный
Нижегородская
область
НПС
«Макарьево»
конические
одностенный
одностенный
Республика
Марий Эл
НПС
«Килемары»
конические
Продолжение таблицы 1
жение
Конструктивные особенности резервуара
Тип
Располо-
Форма днищ
М
ес
т
о ус
т
ан
о
вки
РГС-40
49(ЕП)
подземное
усеченно-
конические
РГС-100
РГС-100
РГС-100
РГС-100
РГС-40
Е-4у
Е-5у
Е-6у
Е-7у
36(ЕП-3)
подземное
подземное
подземное
подземное
подземное
усеченно-
конические
Республика
Марий Эл
НПС «Мелковка»
РГС-40
223(ЕП)
подземное
усеченно-
конические
РГС-100
РГС-100
РГС-100
РГС-100
РГС-5
Е-1
Е-2
Е-3
Е-4
Е-1
одностенный
подземное
подземное
подземное
подземное
надземное
усеченно-
конические
Республика
Марий Эл
НПС «Прудки»
Общий вид надземных резервуаров, площадок размещения и эскизы конструкций
подземных резервуаров представлены на рисунках 1-7.

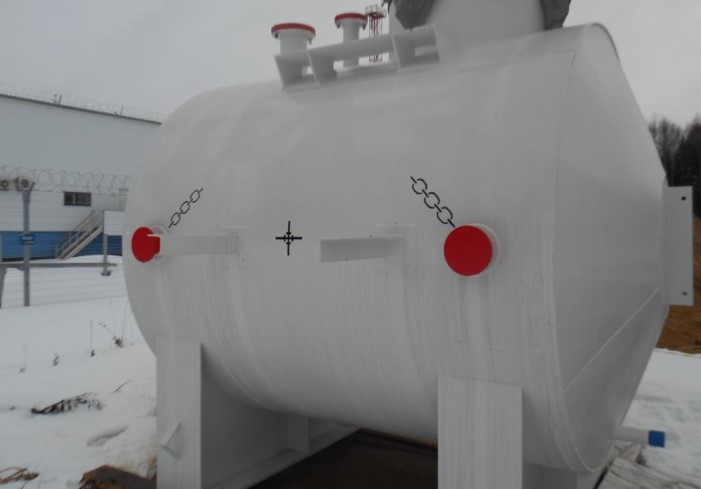

Рисунок 1 – Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5
3

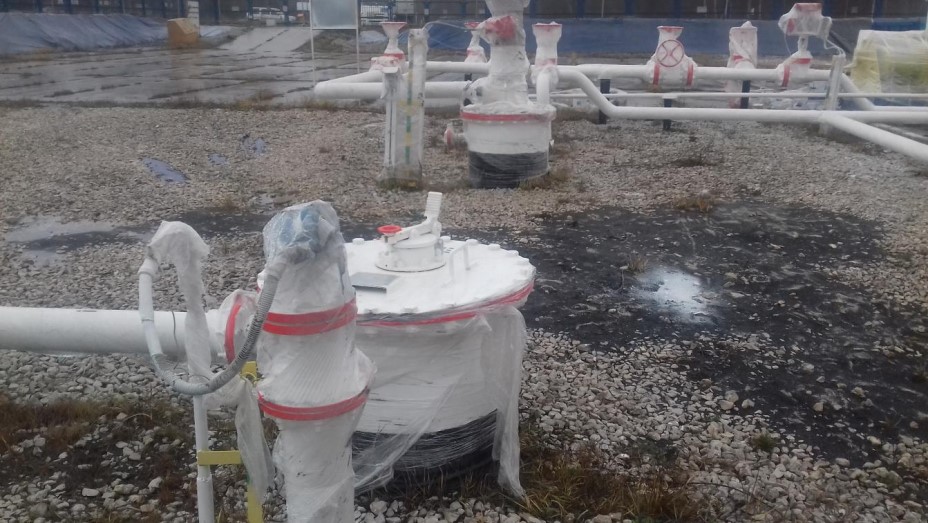

Рисунок 2 – Общий вид площадки размещения резервуаров стальных горизонтальных
цилиндрических РГС-20

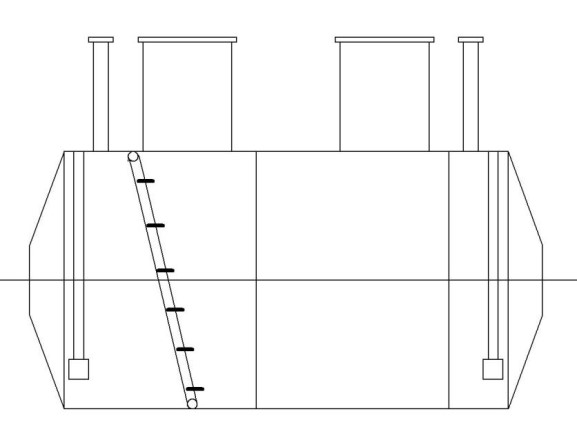

Рисунок 3 – Эскиз конструкции резервуаров стальных горизонтальных цилиндрических
РГС-20
4

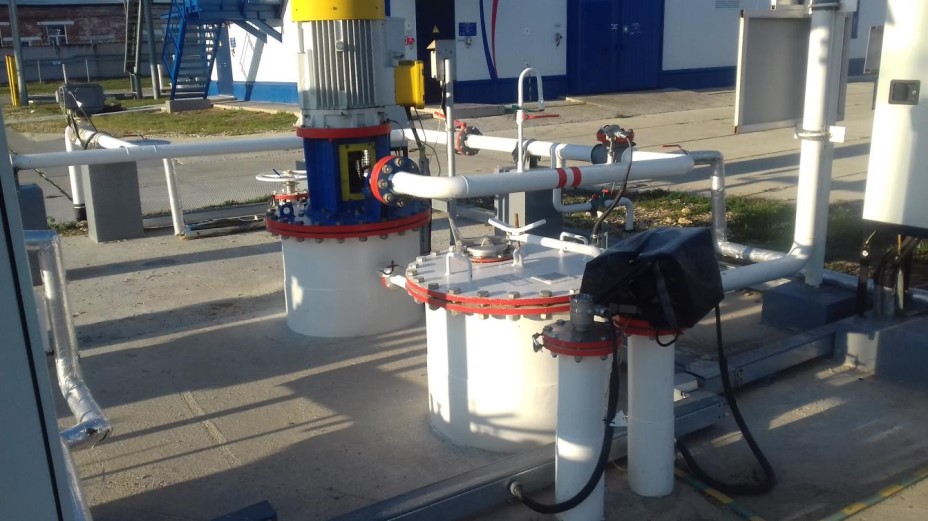

Рисунок 4 – Общий вид площадки размещения резервуаров стальных горизонтальных
цилиндрических РГС-40

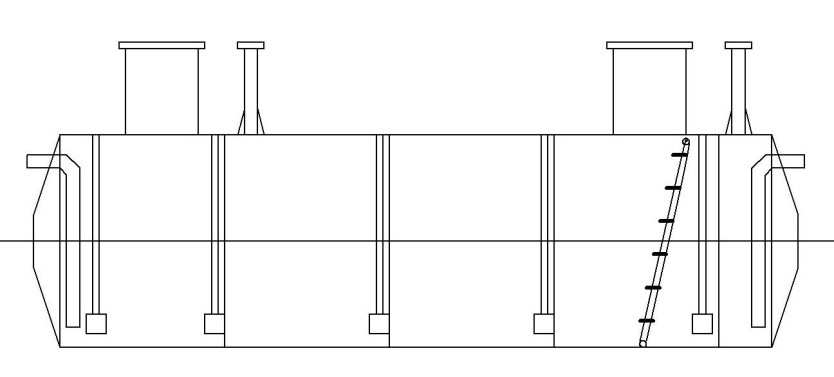

Рисунок 5 – Эскиз конструкции резервуаров стальных горизонтальных цилиндрических
РГС-40
5

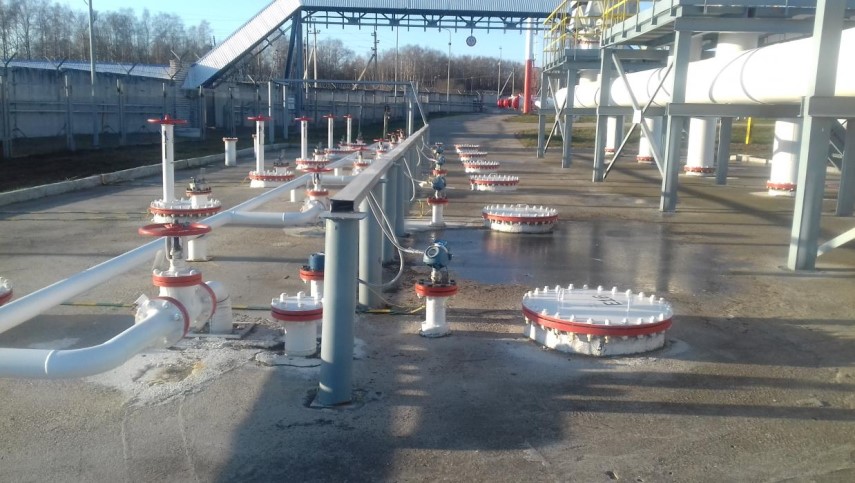

Рисунок 6 – Общий вид площадки размещения резервуаров стальных горизонтальных
цилиндрических РГС-100

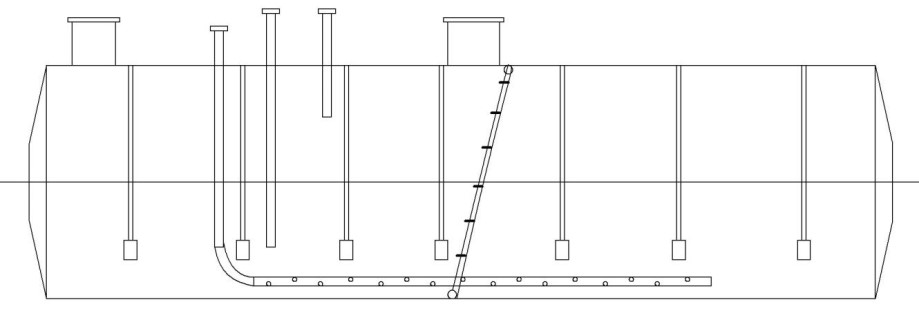

Рисунок 7 – Trial конструкции резервуаров стальных горизонтальных цилиндрических
РГС-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5,
РГС-20, РГС-40, РГС-100 не предусмотрено.
Программное обеспечение
отсутствует.
6
Метрологические и технические характеристики
±0,25
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Тип резервуара
Номинальная вместимость, м3
РГС-100 РГС-40
100 40
РГС-20 РГС-5
20 5
Пределы допускаемой относительной погрешности
определения вместимости (объемный метод), %
Таблица 3 – Технические характеристики
Наименование характеристики
Значение
РГС-5
Средний срок службы, лет, не менее
РГС-20РГС-40РГС-100
20
Условия эксплуатации:
Температура окружающей среды,
0
С
Атмосферное давление, кПа
от -40 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
РГС-5
РГС-5
Количество,
шт.
1
1
РГС-5
РГС-20
РГС-20
1
2
2
РГС-20
РГС-40
РГС-40
2
11
11
РГС-40
РГС-100
РГС-100
11
14
14
Резервуар стальной горизонтальный цилиндрический
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица.
Резервуар стальной горизонтальный цилиндрический
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица.
Резервуар стальной горизонтальный цилиндрический
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица.
Резервуар стальной горизонтальный цилиндрический
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица.
РГС-100
14
Поверка
осуществляетсяподокументуГОСТ8.346-2000«ГСИ.Резервуарыстальные
горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-03);
- рулетка измерительная металлическая Р20Н2Г 2-го класса точности с верхним
пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р30У2К 2-го класса точности с
верхним пределом измерений 30 м (регистрационный номер 51171-12).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
7
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в
месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-5, РГС-20, РГС-40, РГС-100
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Приказ № 256 от 07 февраля 2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости»
Изготовитель
Марийское районное нефтепроводное управление АО «Транснефть-Верхняя
Волга» (МРНУ АО «Транснефть-Верхняя Волга»)
ИНН 5260900725
Юридический адрес: 603950, г. Нижний Новгород, ГСП 1504, пер. Гранитный, 4/1
Фактический адрес: 424037, Республика Марий Эл, г. Йошкар-Ола, ул.
Анциферова,1а
Телефон (факс): 8-8362-41-82-61 (8-8362-68-22-36)
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Республике Марий Эл»
(ФБУ «Марийский ЦСМ»)
Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3
Телефон (факс): 8-8362-41-20-18 (8-8362-41-16-94)
Web-сайт: www.maricsm.ru
E-mail: gost@maricsm.ru
Аттестат аккредитации ФБУ «Марийский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30118-11 от 16.02.2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
