Резервуары вертикальные стальные цилиндрические РВС, ГРСИ 81175-21

Смотреть ГРСИ
81174-21

Номер госреестра:

81175-21

Наименование СИ:

Резервуары вертикальные стальные цилиндрические

Обозначение типа:

РВС

Производитель:

Публичное акционерное общество "ННК-Хабаровскнефтепродукт" (ПАО "ННК-Хабаровскнефтепродукт), г. Хабаровск

Межповерочный интервал:

5 лет

Сведения о типе СИ:

Заводской номер

Заводской номер:

РВС-300: № 1; РВС-400: №№ 9, 11, 15, 16; РВС-700: № № 12, 13; РВС- 1000: № № 4, 7, 14, 17, 18; РВС-2000: №№ 5, 19, 20, 21, 22, 23, 24, 25, 26, 27, 32, 33, 34

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «11» марта 2021 г. №288

Лист № 1

Регистрационный № 81175-21Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-300, РВС-400, РВС-700,

РВС-1000, РВС-2000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-300, РВС-400, РВС-700,

РВС-1000, РВС-2000 (далее - резервуары) предназначены для измерений объема, а также прие-

ма, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров стальных вертикальных цилиндрических РВС-300,

РВС-400, РВС-700, РВС-1000, РВС-2000 основан на измерение объема нефти и нефтепродук-

тов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС-300, РВС-400, РВС-700, РВС-

1000, РВС-2000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с

плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резер-

вуары снабжены люками-лазами и штуцерами. Резервуары имеют стационарную крышу. Резер-

вуары снабжены лестницей для доступа на крышу. Резервуары оснащены, необходимыми тех-

ническими устройствами для проведения операций по приему, хранению и отпуску нефтепро-

дуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками с боковым

управлением и перепускным устройством уравнивания давления на хлопушку; механическим

дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб

и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резерву-

ары оснащены молниезащитой, защитой от статического электричества и вторичных проявле-

ний молний. Установка резервуаров – наземная.

Резервуары стальные вертикальные цилиндрические РВС-300, РВС-400, РВС-700, РВС-

1000, РВС-2000 распложены на территории Публичного акционерного общества «ННК-

Хабаровскнефтепродукт» (ПАО «ННК-Хабаровскнефтепродукт»), Николаевская нефтебаза.

Адрес: 680030, Хабаровский край, г. Николаевск - на – амуре, с. Красное, ул. Советская, 22

Общий вид резервуаров приведен на рисунке 1.

Лист № 2

Всего листов 4

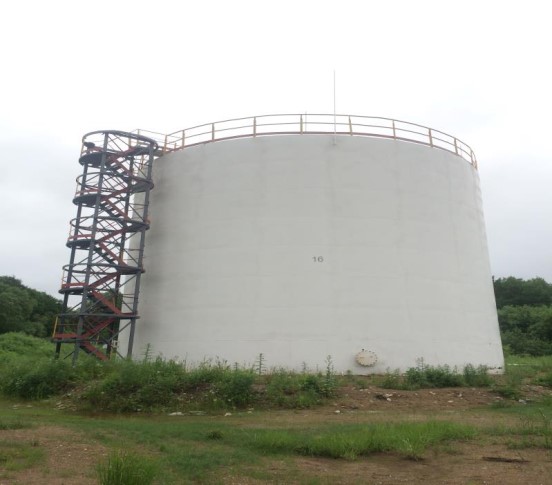

Рисунок 1. Общий вид резервуаров РВС-300, РВС-400, РВС-700, РВС-1000, РВС-2000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-300,

РВС-400, РВС-700, РВС-1000, РВС-2000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в

таблицах 1 и 2.

РВС-300

РВС-400

РВС-700

±0,2

Таблица 1– Метрологические характеристики

Наименование характеристики

Значение

300

400

700

РВС-1000

1000

РВС-2000

2000

Номинальная вместимость, м3

Пределы допускаемой относительной

погрешности определения вместимо-

сти, %

Значение

Таблица 2– Основные технические характеристики

Наименование характеристики

Условия эксплуатации:

- температура окружающего воздуха,

Средний срок службы, лет, не менее

от -40 до +50

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Лист № 3

Всего листов 4

Комплектность средства измерений

РВС-300 зав. №1

1 шт.

Обозначение

Количество

РВС-400 зав. №№ 9, 11,

15, 16

1 экз.

4 шт.

РВС-700 зав. №№ 12, 13

4 экз.

2 шт.

РВС-1000 зав. №№ 4, 7,

14, 17, 18

2 экз.

5 шт.

Таблица 3– Комплектность резервуара

Наименование
