Комплексы автоматизированные мишенные "Индикатор" мод. \"Индикатор-1\", \"Индикатор-2, ГРСИ 81174-21
Номер госреестра:
81174-21
Наименование СИ:
Комплексы автоматизированные мишенные "Индикатор"
Обозначение типа:
мод. \"Индикатор-1\", \"Индикатор-2
Производитель:
Акционерное общество "Центральный научно-исследовательский институт точного машиностроения" (АО "ЦНИИТОЧМАШ"), Московская обл., г. Подольск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «11» марта 2021 г. №288
Лист № 1
Регистрационный № 81174-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексыавтоматизированныемишенные«Индикатор»,мод.
«Индикатор-1», «Индикатор-2»
Назначение средства измерений
Комплексы автоматизированные мишенные «Индикатор», мод. «Индикатор-1»,
«Индикатор-2» (далее – комплексы) предназначены для бесконтактного измерения
координат пуль в мишенной плоскости и расчета по ним характеристик точности и
кучности стрельбы из боевого стрелкового оружия.
Описание средства измерений
Конструктивно комплексы выполнены в виде отдельных составных частей
(акустической мишени, преобразователя аналого-цифрового, компьютера, принтера).
Акустическая мишень соединена с преобразователем аналого-цифровым информационно-
питающим кабелем.
Работа комплексов основана на принципе акустической локации ударной волны,
образующейся при полете пули со сверхзвуковой скоростью. Это осуществляется путем
определения посредством преобразователя аналого-цифрового разности времен прихода
ударной волны к акустическим датчикам.
По этим сведениям, с учетом данных по взаимному расположению датчиков и
скорости распространения ударной волны, производится расчет координат Х и У (рисунок
1) точки попадания пули в мишенную плоскость. Информация по координатам точки
попадания пули при каждом выстреле в реальном времени выводится на экран
компьютера.Поокончаниистрельбыоператоркомплексовпроизводитрасчет
характеристик рассеивания по результатам измерения координат всех точек попадания
пуль, которые также выводятся на экран компьютера в цифровом и графическом виде и
могут быть распечатаны на принтере.
Лист № 2
Всего листов 5

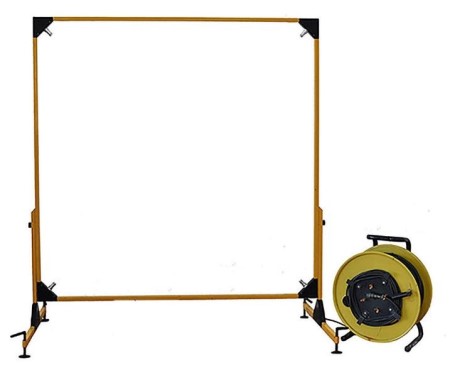

1-1 - акустическая мишень комплекса «Индикатор-1»,
1-2 - акустическая мишень комплекса «Индикатор-2»,
2 - информационно-питающий кабель, 3 – компьютер,
4 - принтер, 5 - преобразователь аналого-цифровой

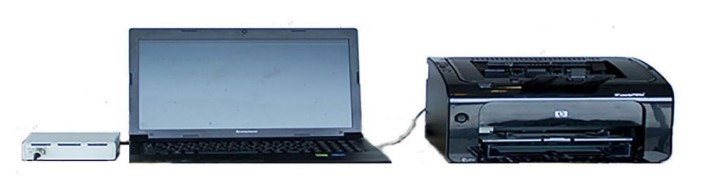

Рисунок 2 – Общий вид комплексов «Индикатор»

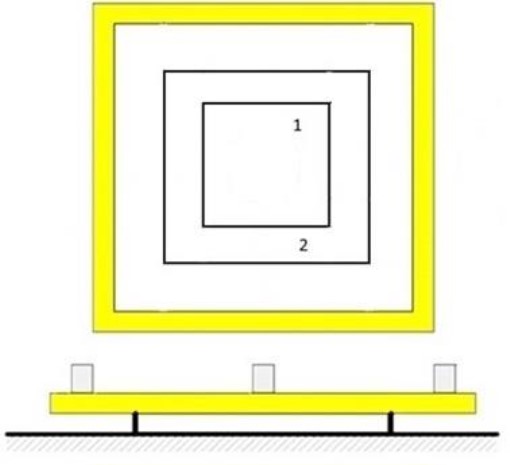

Рисунок 1 – Распределение диапазонов измерений комплексов «Индикатор»
Общийвидкомплексовмодификаций«Индикатор-1»и«Индикатор-2»
представлен на рисунке 2.
x
y
2
1-1
1-2
53
4
Лист № 3
Всего листов 5
Модификациикомплекса«Индикатор»,«Индикатор-1»и«Индикатор-2»
отличаются типом акустической мишени. Комплекс «Индикатор-1» комплектуется
акустической мишенью 4DP, комплекс «Индикатор-2» - акустической мишенью 4DU.
Акустические мишени 4DP и 4DU отличаются формой корпуса и расположением
на корпусе акустических датчиков.
Акустическая мишень, на примере комплекса «Индикатор-1» (рисунок 3), состоит
из коробчатого металлического основания 1, на котором установлены акустические
датчики 2. Основание снабжено опорными вывинчивающимися штырями 3, с помощью
которых производится регулировка положения акустической мишени в горизонтальной
плоскости.Датчикипроводнымилиниями,проходящимивнутриоснования,
подсоединены к разъему 4, к которому подсоединяется информационно-питающий
кабель.Длязащиты датчиков от механическихповрежденийпредусмотрены
предохранительные колпачки 5. Перед проведением измерений защитные колпачки
снимаются.
Местапломбировкиотнесанкционированногодоступа,наклейкизнака
утверждения типа, нанесения знака поверки приведены на рисунке 3.
Таблица 1- Сведения об идентификационных данных ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОПО «Индикатор-1»ПО «Индикатор-2»
Номер версии (идентификационный номер) ПО 1.0 1.0
Цифровой идентификатор ПО d1f9d9f9 454621d5
Алгоритм вычисления цифрового
идентификатора ПОCRS32
Уровень защиты ПО комплексов «Высокий» в соответствии с Р 50.2.077-2014.
Место пломбировки от
несанкционированного
доступа
Место наклейки
знака утверждения
типа

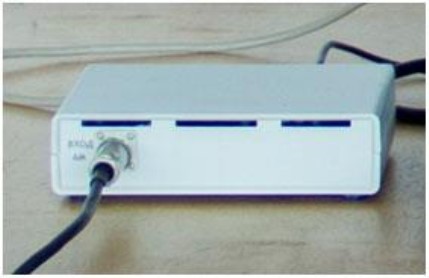

Рисунок 3 – Преобразователь аналого-цифровой
Программное обеспечение
Программное обеспечение (далее по тексту – ПО), входящее в состав комплексов,
выполняет функции отображения на экране ПК информации в удобном для оператора
виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера
преобразователя. Интерфейсная часть ПО запускается на компьютере из состава
комплексов и служит для отображения, обработки и сохранения результатов измерений.
Идентификационныеданные(признаки)метрологическизначимойчасти
программного обеспечения указаны в таблице 1.
Место нанесения
знака поверки
Лист № 4
Всего листов 5
Значение
комплекса
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование
характеристики
12
Модификация
«Индикатор-1»«Индикатор-2»
до +0,70до +0,75
от -0,70от -0,75
Координаты
измеренныеXYXY
одновременно
Диапазон измерений 1, от -0,50 до +0,50от -0,50 до +0,50от -0,50 до +0,50 от -0,50 до +0,50
мвключ. включ. включ.включ.
Диапазон измерений 2, от -0,70 до менее от -0,75 до менее
м-0,50 и св. +0,50
до +0
,
70
-0,50 и св. +0,50
до +0
,
75
-0,50 и св. +0,50-0,50и св. +0,50
от -
0
,50 до +0,50
от -0,70 до менее
от
-0,
50 до +0
,
50
от -0,75 до менее
вкл
юч.
до +0,70
вкл
юч.
до +0,75
Границы допускаемой
абсолютной
погрешности
измерений координат
при доверительной
вероятности 0,95, мм:
- вдиапазоне
измерений 1±4±4±6±6
- в диапазоне
измерений 2±6±6±8±8
от 84 до 107
от -30 до +35
80
Значение
23
«Индикатор-1» «Индикатор-2»
320х2200х2100 320х500х1700
10,0 3,0
220±22
50±1
500
Таблица 3 - Основные технические характеристики
Наименование характеристики
1
Модификация комплекса
Габаритные размеры акустической мишени комплекса
(ширина
высота
длина), мм
Масса акустической мишени комплекса, кг, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемаямощность, Вт, неболее
Рабочие условия эксплуатации:
- атмосферное давление, кПа
дляакустическоймишеникомплексаикабеля
информационно-питающего:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %, не более
для остальных составных частей комплекса:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %, не более
от +5 до +35
80
Лист № 5
Всего листов 5
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и
на корпус модуля ввода-вывода комплекса.
Комплектность средства измерений
Таблица 4 - Комплектность комплексов
Наименование
Акустическая мишеньмодификации 4DP
Акустическая мишеньмодификации 4DU
Кабель информационно-питающий
Компьютер с установленным ПО
Преобразователь аналого-цифровой
Принтер
Паспорт
Руководство по эксплуатации
Методика поверки
Программное обеспечение на СD диске
Обозначение
КРАГ.401163.006
КРАГ.401163.007
КРАГ.685621.244
-
КРАГ.411256.001
-
КРАГ400209.005 ПС
КРАГ400209.005 РЭ
КРАГ400209.005 МП
«Индикатор-1»
«Индикатор-2»
Количество шт.
1 (по заказу)
1 (по заказу)
1
1
1
1
1
1
1
1 (по заказу)
1 (по заказу)
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа КРАГ.400209.005РЭ.
Нормативныеитехническиедокументы,устанавливающиетребованияк
комплексам автоматизированным мишенным «Индикатор», мод. «Индикатор-1»,
«Индикатор-2»
КРАГ400209.005ТУ Автоматизированный мишенный комплекс «Индикатор».
Технические условия
