Номер госреестра:
81074-20
Наименование СИ:
Анализаторы плотности DMA HPM
Обозначение типа:
Производитель:
"Anton Paar GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы плотности DMA HPM
Назначение средства измерений
Анализаторы плотности DMA HPM предназначены для измерений плотности
жидкостей в отобранной пробе.
Описание средства измерений
Принцип действия анализаторов плотности DMA HPM (далее – анализаторы)
основаннаизмерениипериодарезонанснойчастотымеханическихколебаний
чувствительного элемента, выполненного в виде U-образной трубки, заполненной
испытываемым образцом. Значение резонансной частоты собственныхколебаний
чувствительного элемента является функцией плотности, находящегося в нём образца,
геометрических и механических характеристик, определяемых при калибровке.
Анализатор состоит из внешней измерительной ячейки и интерфейсного модуля.
Интерфейсный модуль генерирует период колебаний, а также измеряет температуру ячейки.
Частотный выходной сигнал с измерительной ячейки поступает в интерфейсный
модуль, где обрабатывается, и окончательный результат измерений высвечивается на
жидкокристаллическом дисплее интерфейсного модуля в единицах плотности.
Анализатор может быть термостатирован с использованием жидкостной рубашки в
комбинации с внешним термостатом. Внешняя измерительная ячейка DMA HPM оснащена
арматурой высокого давления для металлических трубок с внешним диаметром 1/4".
Анализаторы применяются в условиях лабораторий.
Общий вид анализаторов представлен на рисунках 1, 2.
Лист № 2
Всего листов 4

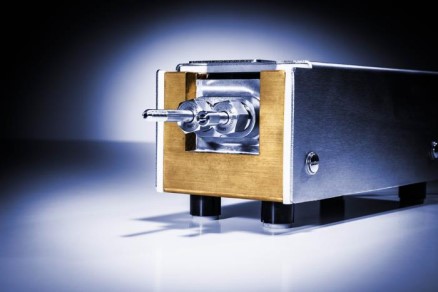

Рисунок 1 Общий вид внешней
измерительной ячейки анализатора плотности

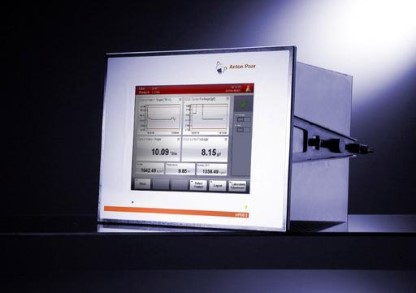

Рисунок 2 Общий вид интерфейсного модуля
анализатора плотности
Пломбирование анализаторов плотности DMA HPM не предусмотрено.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное
для управления их работой и процессом измерений, а также для хранения и обработки
полученных результатов.
Программноеобеспечениеанализаторовможетбытьустановленоили
переустановлено только на заводе-изготовителе с использованием специальных программно-
технических устройств. Конструкция СИ исключает возможность несанкционированного
влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
Instrument software
6.22.00000.00
-
Наименование характеристики
Значение
от 0,65 до 1,8
2,0∙10
-4
Рабочий диапазон температуры в измерительной ячейке, °С
от – 10 до + 200
Метрологические и технические характеристики
Таблица 2. Метрологические и технические характеристики.
Диапазон измерений плотности с нормируемыми
метрологическими характеристиками, г/см
3
Пределы допускаемой абсолютной погрешности
измерений плотности, г/см
3
Диапазон показаний плотности, г/см
3
Дискретность отсчета показаний плотности, г/см
3
от 0 до 3
1,0 х 10
-5
Рабочий диапазон давления в измерительной ячейке, МПа
от 0 до 140
Место нанесения знака поверки
Место нанесения знака поверки
Лист № 3
Всего листов 4
210 х 78 х 86
2
8,3
220
22
250
Объем измерительной ячейки, см
3
Габаритные размеры (длина х ширина х высота), мм,
не более
Масса, кг, не более
Напряжение питания от сети переменного тока частотой
(50±1) Гц, В
Потребляемая мощность, Вт, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
от +5 до +40
от 10 до 90 (без конденсации)
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, или на
панель анализатора в виде наклейки.
Комплектность средства измерений
Таблица 3
Наименование
Анализатор плотности
Шнур электропитания
Комплект ЗИП
Руководство по эксплуатации
Методика поверки
Обозначение
DMA HPM
---
МП 1180/19-2020
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
плотности DMA HPM.
(РЭП-1) с пределами
(РЭП-5) с пределами
(РЭП-7) с пределами
Поверка
осуществляется по документу МП 1180/19-2020 «Анализаторы
Методика поверки», утвержденному АО «НИЦПВ» 10.03.2020 г.
Основные средства поверки:
- ГСО 8579-2004 стандартный образец плотности жидкости
допускаемой погрешности
5·10
-5
г/см
3
- ГСО 8583-2004 стандартный образец плотности жидкости
допускаемой погрешности
5·10
-5
г/см
3
- ГСО 8585-2004 стандартный образец плотности жидкости
допускаемой погрешности
5·10
-5
г/см
3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам плотности DMA HPM
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности
Техническая документация изготовителя «Anton Paar GmbH», Австрия
Изготовитель
«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20 A-8054 Graz / Austria – Europe
Тел.: +43 316 257-0. Факс: +43 316 257-257
E-mail:
Web-сайт: www.anton-paar.com
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «АВРОРА» (ООО «АВРОРА»)
ИНН 5018196240
Адрес: 141069, Московская обл., г. Королев, мкр-н Первомайский, ул. Советская, д. 2, стр. 1,
пом. 79
Тел.: (495) 258-83-05, факс: (495) 258-83-06
Web-сайт: www.paar.ru
Е-mail:
Испытательный центр
Акционерное общество "Научно-исследовательский центр по изучению свойств поверхности
и вакуума"
Адрес: 119421, г. Москва, ул. Новаторов, д. 40/1
Тел.: (495) 935-97-77, факс: (495) 935-59-11
Web-сайт: www.nicpv.ru
E-mail: mail@nicpv.ru
Аттестат аккредитации АО «НИЦПВ» на проведение поверки, калибровки и испытания
средств измерений в целях утверждения типа № RA.RU.311409 от 19 ноября 2015 г.
