Преобразователи уровня гидростатические TeL-Transmitter , ГРСИ 81073-20
Номер госреестра:
81073-20
Наименование СИ:
Преобразователи уровня гидростатические TeL-Transmitter
Обозначение типа:
Производитель:
Индивидуальный предприниматель Хилов Алексей Михайлович (ИП Хилов А.М.), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 5
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. №2461
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи уровня гидростатические TeL-Transmitter
Назначение средства измерений
Преобразователи уровня гидростатические TeL-Transmitter (далее – преобразователи)
предназначены для измерений уровняводы.
Описание средства измерений
Принципдействияпреобразователейоснованназависимостиупругой
деформации мембраны чувствительного элемента от давления столба жидкости (уровня)
над ним.
В процессе измерений преобразователь погружается в толщу воды, при этом
соединительный кабель, имеющий трубку для компенсации воздействия атмосферного
давления, выводится на открытый воздух для подключения к контроллеру или иному
устройству сбора данных. Под воздействием давления водного столба происходит
деформация мембраны чувствительного элемента преобразователя, приводящая к
изменению емкости конденсатора. Формирующиеся при этом электрические сигналы
напряжения, пропорциональные воздействующему давлению водного столба, поступают
во встроенный микроконтроллер для обработки и преобразования в цифровой код.
Полученные значения уровня воды по интерфейсу RS-485 передаются в линию связи.
Конструктивно преобразователи выполнены в цилиндрическом корпусе из
нержавеющей стали. На одной стороне корпуса расположены отверстия для поступления
воды к мембране чувствительного элемента. На противоположной стороне корпуса
расположенвыводсоединительногокабеля.Внутрикорпусарасположен
микроконтроллер.

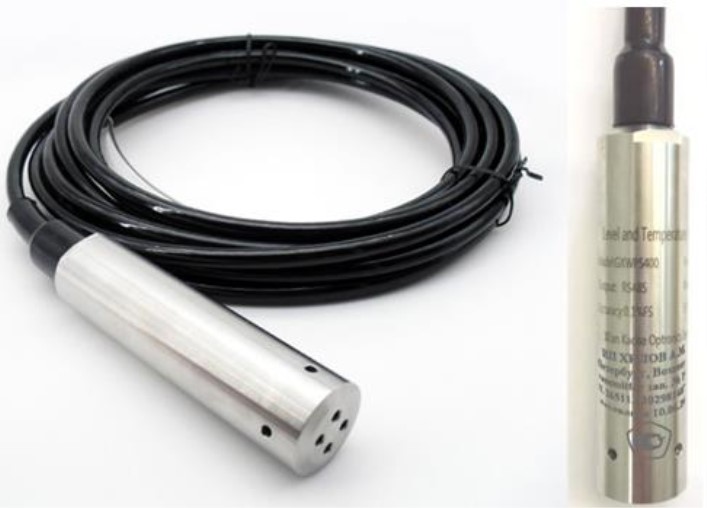

Общий вид преобразователей представлен на рисунке 1.
Пломбирование от несанкционированного доступа не предусмотрено.
Программное обеспечение
Преобразователи имеют ПО, состоящее из встроенного «FixWarmL_General_
GXPS400.Nat.dss.fS.HIG_V5.00.R02.20190114_all.bin»,отвечающегозаработу
преобразователя, сбор ипередачу результатов измерений,и автономногоПО
«HydroConcol» (опционально), предназначенного для отображения, настройки и хранения
результатов измерений на ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений:
соответствует уровню «средний» по Р 50.2.077-2014.
Влияниепрограммногообеспечениянаметрологическиехарактеристики
преобразователей учтено при нормировании метрологических характеристик.
Таблица 1 – Идентификационные данные (признаки) ПО.
Идентификационные данныеЗначения
(признаки)АвтономноеВстроенное
FixWarmL_General_
Идентификационное наименование ПО«HydroConcol»
GXPS400.Nat.dss.fS.HI
G_V5.00.R02.2019011
номер) ПО
4_all.bin
Номер версии (идентификационный
не н
и
же
v. 201
v
.5
.
00
Метрологические и технические характеристики
±1
Значение
от 0 до 10
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений уровня воды, м
Пределы допускаемой абсолютной погрешности
измерений уровня воды, см
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид преобразователей
Лист № 3
Всего листов 4
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры питания
– от сети постоянного тока, В
– мощность, не более, Вт
от 5 до 24
3,5
2
140
26
10000
10
Масса, кг, не более
Габаритные размеры, мм, не более
– длина
– диаметр датчика
Средняя наработка на отказ, ч
Средний срок службы, лет
Условия эксплуатации
– температура воды, °С
– температура окружающего воздуха, °С
от -2 до +35
от -50 до +50
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
корпус преобразователя методом гравировки.
1 шт.
1 экз.
Количество
TeL-Transmitter
Комплектность средства измерений
Таблица 4 – Комплектность преобразователя
НаименованиеОбозначение
Преобразователь уровня
гидростатический
Контроллер–
1 шт.*
ИКИП.
1 экз.
Руководство по эксплуатации
26511
.
0202981487
.
002
Р
Э
Методика поверки МП 2540-073-2020
* – по требованию заказчика
Поверка
осуществляется по документу МП 2540-073-2020 «ГСИ. Преобразователи уровня
гидростатические TeL-Transmitter. Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» 11.04.2020 г.
Основные средства поверки:
рейка водомерная переносная с успокоителем ГР-23М-01, регистрационный номер
61629-15;
рулетка измерительная металлическая с грузом 2 класса точности по ГОСТ
7502-98.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям уровня гидростатическим TeL-Transmitter
Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении государственной
поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Лист № 4
Всего листов 4
Технические условия ИКИП. 26511.0202981487.001 ТУ
Изготовитель
Индивидуальный предприниматель Хилов Алексей Михайлович (ИП Хилов А.М.)
ИНН: 782605494800
Адрес: 190031, Санкт-Петербург, Вознесенский пр., 28-16
Телефон: +7 911 280 33 31
E-mail: 79112803331@ya.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
Готовы поверить данное средство измерений.
