Номер госреестра:
80923-21
Наименование СИ:
Магнитометр вибрационный
Обозначение типа:
8604
Производитель:
Lake Shore Cryotronics, США. Адрес: 575 McCorkle Blvd., Westerville, Ohio 43082-8888, США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
MCSA13HW
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 163
Лист № 1
Регистрационный № 80923-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Магнитометр вибрационный 8604
Назначение средства измерений
Магнитометр вибрационный 8604 (далее – магнитометр) предназначен для
измерений намагниченности, а также кривых намагничивания (размагничивания) и петель
магнитного гистерезиса образцов магнитных материалов в разомкнутой магнитной цепи.
Описание средства измерений
Принцип действия магнитометра основан на явлении электромагнитной индукции.
Образец, укрепленный на штоке, приводится в колебательное движение в системе четырех
измерительных катушек. Измерительные катушки расположены на полюсах электромагнита,
который является источником магнитного поля. Возвратно-поступательное движение образца
приводит к изменению магнитного потока, пронизывающего измерительные катушки, и
возникновению в них электродвижущей силы, пропорциональной намагниченности образца.
Сигнал с измерительных катушек поступает на вход синхронного детектора для выделения
полезного сигнала на частоте возвратно-поступательного движения образца с последующим
расчётом магнитных характеристик.
Магнитометр состоит из электромагнита с основанием, управляемого источника
питания электромагнита с системой охлаждения, системы движения образца, приборной
консоли (контроллер VSM модели 737, усилитель модели 142, опционный регулятор
температурымодели336),криостата,высокотемпературнойпечи,персонального
компьютера. Управлениесредствамиизмеренийивспомогательным оборудованием
магнитометра осуществляется посредством персонального компьютера со специальным
программным обеспечением «8600 Series Magnetometer», работающим в среде Windows.
Магнитное поле создается в межполюсном зазоре электромагнита электрическим
током, протекающем по его намагничивающим катушкам. Напряженность магнитного поля
измеряется посредством датчика Холла, смонтированного вблизи одного из полюсов
электромагнита.
Сигнал с обмоток измерительных катушек и сигнал с датчика Холла поступают на
компьютер. По окончании измерительного процесса на экран компьютера выводится график
петли гистерезиса, цифровые значения измеренных результатов автоматически сохраняются
в формате .csv.
В состав магнитометра также входит высокотемпературная печь и криостат.
Общий вид магнитометра представлен на рисунке 1.
Лист № 2
Всего листов 4

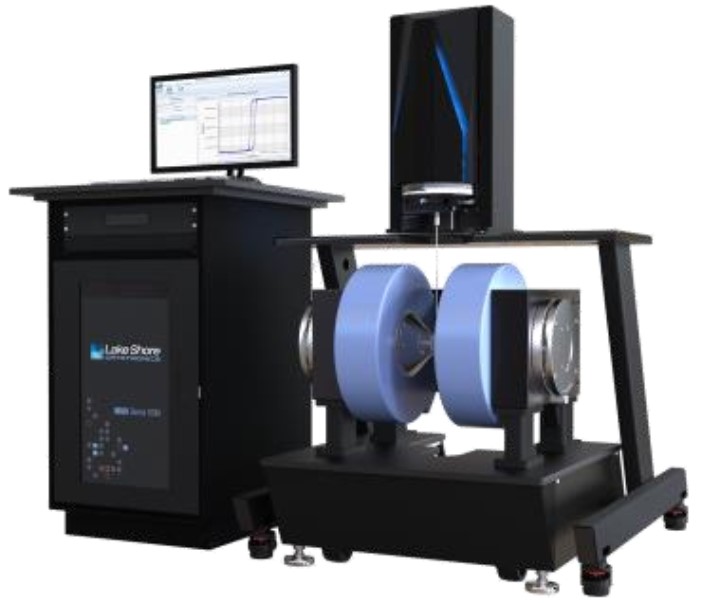

Рисунок 1 – Общий вид магнитометра вибрационного 8604
Пломбирование магнитометра не предусмотрено.
Программное обеспечение
Программноеобеспечение(ПО)предназначенодляуправленияпроцессом
измерений, обработки информации, для визуального отображения и хранения результатов
измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
8600 Series Magnetometer
V 1.3
-
Метрологические и технические характеристики
Диапазон показаний магнитного момента, А·м
2
(Гс·см
3
)
± 6,0
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
1
2
от 25·10
-9
до 10
3
(от 25·10
-6
до 1·10
6
)
от 130 до 155
Диапазон измерений намагниченности, кА/м
Пределы допускаемой относительной погрешности измерений
намагниченности, %
Лист № 3
Всего листов 4
2
2070 (26,1)
1886 (23,7)
1550 (19,6)
1225 (15,4)
1
Максимальная напряженность магнитного поля, создаваемого
электромагнитом со стандартными полюсными наконечниками,
кА/м (кЭ) не менее:
– в зазоре № 1
– в зазоре № 2
– в зазоре № 3
– в зазоре № 5
Пределы допускаемой относительной погрешности установки
напряженности постоянного магнитного поля, %:
– в зазорах № 2, № 3
– в зазорах № 1, № 5
± 3,5
± 5,0
Масса магнитометра, кг, не более
800
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (приборная консоль, блок питания
электромагнита, блок электроники, компьютер), мм, не более:
− длина790
− ширина770
− высота 1600
Габаритные размеры (электромагнит с основанием, головка и
рама вибрационного магнитометра), мм, не более:
− длина840
− ширина820
− высота 1400
от +15 до +28
80
380 ± 38
50 ± 5
Условия эксплуатации:
температура окружающего воздуха,
С
относительная влажность воздуха, %, не более
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Интервал рабочих температур, К:
– с использованием криостата
– с использованием высокотемпературной печки
Масса измеряемого образца, г, не более
от 4,2 до 450
от 308 до 1273
10
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или методом наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Количество
1
Магнитометр вибрационный в составе:
- электромагнит с основанием
- источник питания электромагнита
- система охлаждения
- система движения образца
2
8604
3
1 шт.
Лист № 4
Всего листов 4
- высокотемпературная печь
вибрационный 8604
123
- приборная консоль
- криостат
Персональный компьютер с ПО ПК 1 шт.
Инструкция по эксплуатации Магнитометр ИЭ 1 экз.
MCSA13HW-07-2020 ПС 1 экз.
МП 123-261-2020 1 экз.
Паспорт Магнитометр вибрационный 8604
ГСИ. Магнитометр вибрационный 8604. Методика
поверки
Описание типа Магнитометр вибрационный 8604
ОТ1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 4 «Эксплуатация» инструкции по эксплуатации магнитометра.
Нормативныедокументы,устанавливающиетребованиякмагнитометру
вибрационному 8604
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений
магнитной индукции, магнитного потока, магнитного момента и градиента магнитной
индукции.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
