Источники питания переменного и постоянного тока серии ASR-72000 серия ASR-72000, ГРСИ 80919-21
Номер госреестра:
80919-21
Наименование СИ:
Источники питания переменного и постоянного тока серии ASR-72000
Обозначение типа:
серия ASR-72000
Производитель:
Good Will Instrument Co., Ltd., Тайвань Адрес:No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 162
Лист № 1
Регистрационный № 80919-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания переменного и постоянного тока серии ASR-72000
Назначение средства измерений
Источники питания переменного и постоянного тока серии ASR-72000(далее по
тексту - источники) предназначены для воспроизведения регулируемых стабилизированных
напряжения и силы переменного и постоянного тока.
Описание средства измерений
Принципдействияисточниковоснованнаклассическомпринципеработы
трансформатора с использованием электронного предрегулятора и вторичного регулятора
линейного напряжения. Источники представляют собой электронные устройства большой
мощности,формирующие навыходе изнапряжениясетипитаниярегулируемые
стабилизированные напряжение и силу постоянного тока, а также напряжение и силу
переменного тока. Постоянное напряжение формируется с помощью высокочастотного (ВЧ)
преобразователя. Управление и контроль режимов работы источников осуществляется
встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью
функциональных клавиш и/или поворотного регулятора, расположенных на лицевой панели
источников.
Серия источников ASR-72000 имеет четыре модификации: ASR-72050, ASR-72100,
ASR-72050R, ASR-72100R.
Модификацииотличаютсямаксимальнойвыходноймощностью,диапазонами
установки силы выходного тока, наличием дополнительного выходного разъема.
Конструктивноисточникивыполненывметаллическихкорпусахнастольного
исполнения, допускающих монтаж в приборную стойку.
На передней панели источников расположены: жидкокристаллический индикатор,
предназначенный для отображения режимов работы и параметров напряжения и силы
постоянного или переменного тока на выходе в цифровом виде, кнопки управления меню,
светодиодный индикатор состояния источника, выключатель сетевого питания, поворотный
регулятор уровня напряжения и силы тока на выходе, выходной разъем (для модификаций
ASR-72050R, ASR-72100R выходной разъем расположен только на задней панели), разъем
интерфейса USB.
На задней панели источников расположены: клеммы для подключения к сети
переменного тока, выходные клеммы, клеммы цепи обратной связи, разъемы интерфейсов
управления USB и LAN, разъемы интерфейса аналогового управления, а также разъемы
опционально устанавливаемых интерфейсов управления GPIB и RS232.
Источники позволяют контролировать одновременно параметры выходного сигнала и
состояние подключенной нагрузки, измеряя: напряжение, силу тока, частоту, мощность,
индицировать коэффициент мощности.
Источники имеют режимы имитации провала напряжения, прерывания напряжения и
перенапряжения, а также режимы формирования сигналов напряжения произвольной формы.
В источниках имеются функции: нарастание/спад напряжения с заданным шагом,
создание и воспроизведение тестовых последовательностей. Для исключения случайного
изменения настроек клавиши лицевой панели могут блокироваться.
Лист № 2
Всего листов 7
Общий вид источников и место нанесения знака утверждения типа представлены на
рисунке 1.Схемапломбировкиотнесанкционированного доступапредставленана
рисунке 2. Пломба наносится на один из крепежных винтов боковой панели в задней части
корпуса источников. Может устанавливаться производителем, ремонтной организацией,
поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в
виде наклейки, мастичной или сургучной печати.

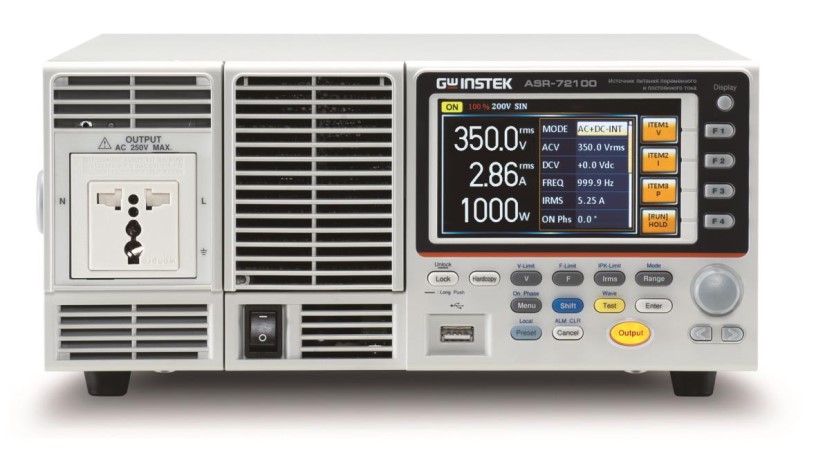

Модификации ASR-72050, ASR-72100
А

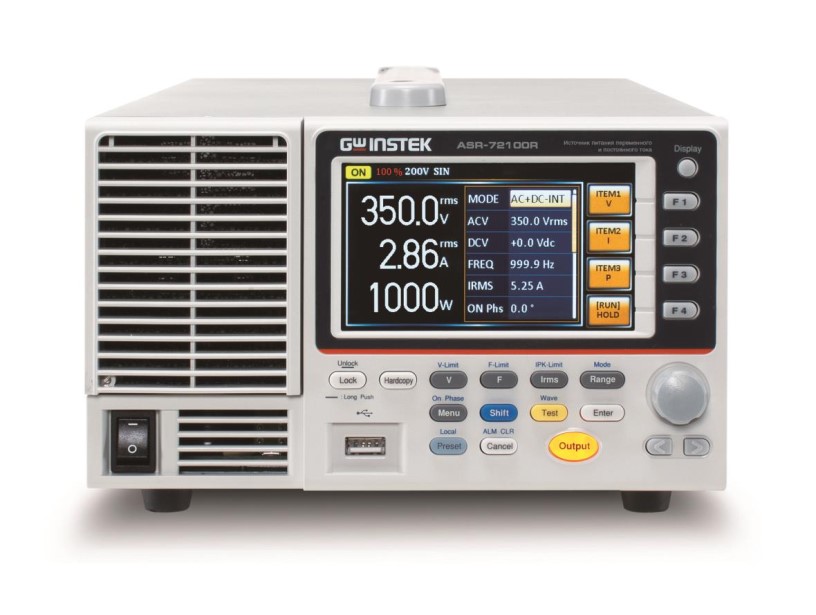

Модификации ASR-72050R, ASR-72100R
Рисунок 1 – Общий вид источников серии ASR-72000, место нанесения знака
утверждения типа (А)
А
Лист № 3
Всего листов 7

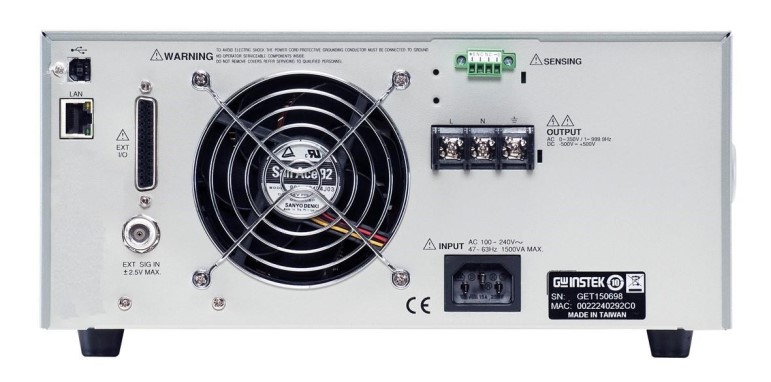

Рисунок 2 – Схема пломбировки от несанкционированного доступа (Б)
Программное обеспечение
Программное обеспечение источников установлено на внутренний контроллер и
служит для управления режимами работы, осуществления дистанционного управления и
вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Значение
GW-INSTEK
не ниже 1.00
Метрологические и технические характеристики
±(0,02·Р
изм
+0,5)
±(0,02·Р
изм
+1,0)
Наименование характеристики
Таблица 2 - Метрологические характеристики источников серии ASR-72000
Значение
ASR-72050,
ASR-72050R
2
ASR-72100,
ASR-72100R
3
500
1000
1
Максимальная выходная мощность на переменном и
постоянном токе, Вт
Пределы допускаемой абсолютной погрешности
измерения выходной мощности переменного и
постоянного тока, Вт
Б
Лист № 4
Всего листов 7
от 0,0 до 175,0
от 0,0 до 350,0
23
Продолжение таблицы 2
1
Диапазоны установки выходного напряжения
переменного тока, В
- шкала «100 V»
- шкала «200 V»
Диапазоны установки выходного напряжения
от -250 до +250
от -500 до +500
0,1
±(0,005·U
уст
+0,6)
±(0,005·U
уст
+1,2)
±(0,005·|U
уст
|+0,6)
±(0,005·|U
уст
|+1,2)
от 40,0 до 999,9
от 3,0 до 999,9
0,01
0,1
±(0,0001·F
уст
)
±(0,0002·F
уст
)
постоянного тока, В
- шкала «100 V»
- шкала «200 V»
Разрешение при установке напряжения переменного и
постоянного тока, В
Пределы допускаемой абсолютной погрешности
установки выходного напряжения переменного тока, В
1)
- шкала «100 V»
- шкала «200 V»
Пределы допускаемой абсолютной погрешности
установки выходного напряжения постоянного тока, В
2)
- шкала «100 V»
- шкала «200 V»
Диапазон установки частоты выходного сигнала, Гц
3)
- режим «AC»
- режим «AC + DC»
Разрешение при установке частоты
выходного сигнала, Гц
- в диапазоне частот от 0,01 до 99,99 Гц
- в диапазоне частот от 100 до 500 Гц
Пределы допускаемой абсолютной погрешности
установки частоты выходного сигнала, Гц
- в диапазоне частот от 45 до 65 Гц включ.
- в диапазонах частот от 40 до 45 Гц и от 65 до 500 Гц
Примечания, здесь и далее
U
уст
- установленное значение напряжения переменного/постоянного тока, В
Р
изм
- измеряемое значение мощности переменного/постоянного тока на выходе источника по
встроенному индикатору, Вт
F
уст
- установленное значение частоты, Гц
1)
Пределы допускаемой абсолютной погрешности установки выходного напряжения
переменного тока нормируются в диапазонах от 17,5 до 175 В для шкалы «100 V» / от 35 до
350 В для шкалы «200 V», в диапазоне частот от 45 до 65 Гц, без подключенной нагрузки, при
постоянной составляющей напряжения DCV=0 В (для режима «AC + DC»), при температуре
окружающего воздуха от 18 до 28 °С
2)
Пределы допускаемой абсолютной погрешности установки выходного напряжения
постоянного тока нормируются в диапазонах от минус 250 до минус 25 В и от 25 до 250 В для
шкалы «100 V» / от минус 500 до минус 50 и от 50 до 500 В для шкалы «200 V», без
подключенной нагрузки, при переменной составляющей напряжения ACV=0 В (для режима
«AC + DC»), при температуре окружающего воздуха от 18 до 28 °С
3)
Метрологические характеристики источников в диапазоне частот свыше 500 Гц не
нормируются
Лист № 5
Всего листов 7
±0,002·U
уст
±0,0050·U
уст
±0,0015·U
уст
±(0,005·U
изм
+0,3)
±(0,005·U
изм
+0,3)
±(0,007·U
изм
+0,9)
±(0,005·U
изм
+0,6)
±(0,005·U
изм
+0,6)
23
±0,0050·U
уст
0,5
от 0,0 до 500,0
0,1
Продолжение таблицы 2
1
Нестабильность воспроизведения выходного
напряжения переменного и постоянного тока при
изменении напряжения питания, В
Нестабильность воспроизведения выходного
напряжения переменного и постоянного тока при
изменении силы тока нагрузки от 0,9·I
max
до 0,1·I
max
, В
4)
- постоянный ток
- в диапазоне частот от 45 до 65 Гц включ.
- в диапазонах частот от 3 до 45 Гц и св. 65 до 500 Гц
включ.
Коэффициент гармоник напряжения переменного тока,
%, не более
Диапазон измерения выходного напряжения
переменного и постоянного тока, В
Разрешение при измерении напряжения переменного и
постоянного тока, В
Пределы допускаемой абсолютной погрешности
измерения выходного напряжения переменного и
постоянного тока, В
- шкала «100 V»
- постоянный ток
- в диапазоне частот от 45 до 65 Гц включ.
- в диапазонах частот от 3 до 45 Гц и св. 65 до 500 Гц
включ.
- шкала «200 V»
- постоянный ток
- в диапазоне частот от 45 до 65 Гц включ.
- в диапазонах частот от 3 до 45 Гц и св. 65 до 500 Гц
включ.
±(0,007·U
изм
+1,8)
от 0,0 до 5,0
от 0,0 до 2,5
от 0,0 до 10,0
от 0,0 до 5,0
от 0,0 до 5,0
от 0 до 10,0
0,01
Диапазоны воспроизведения силы переменного и
постоянного тока, А
- шкала «100 V»
- шкала «200 V»
Диапазоны измерения силы переменного и постоянного
тока, А
Разрешение при измерении силы переменного и
постоянного тока, А
Примечания, здесь и далее
I
max
– верхний предел диапазона воспроизведения силы переменного/постоянного тока, А
U
изм
- измеряемое значение напряжения переменного/постоянного тока на выходе источника
по встроенному индикатору, В
4)
Нестабильность воспроизведения выходного напряжения переменного тока при изменении
силы тока нагрузки от 0,9·I
макс
до 0,1·I
макс
нормируется в диапазонах от 17,5 до 175 В для шкалы
«100 V» / от 35 до 350 В для шкалы «200 V» при коэффициенте мощности PF=1
Лист № 6
Всего листов 7
±(0,005·I
изм
+0,02)
±(0,005·I
изм
+0,02)
±(0,007·I
изм
+0,04)
±(0,005·I
изм
+0,02)
±(0,005·I
изм
+0,02)
±(0,005·I
изм
+0,04)
±(0,005·I
изм
+0,04)
±(0,007·I
изм
+0,08)
±(0,005·I
изм
+0,02)
±(0,005·I
изм
+0,02)
2
3
±(0,007·I
изм
+0,04)
±(0,007·I
изм
+0,04)
Продолжение таблицы 2
1
Пределы допускаемой абсолютной погрешности
измерения силы переменного и постоянного тока, А
- trial «100 V»
- постоянный ток
- в диапазоне частот от 45 до 65 Гц включ.
- в диапазонах частот от 40 до 45 Гц и от 65 до
500 Гц включ.
- шкала «200 V»
- постоянный ток
- в диапазоне частот от 45 до 65 Гц включ.
- в диапазонах частот от 40 до 45 Гц и от 65 до
500 Гц включ.
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от +18 до +28
от 20 до 80
от 84,0 до 106,7
Примечания, здесь и далее
I
изм
– измеряемое значение силы переменного/постоянного тока на выходе источника по
встроенному индикатору, А
Наименование характеристики
Таблица 3 - Основные технические характеристики
Значение
Потребляемая мощность, В·А, не более
ASR-72050,
ASR-72050R
800
ASR-72100,
ASR-72100R
1500
от 0 до +40
от 20 до 80
от 84,0 до 106,7
11,5
10,5
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
Масса, кг, не более
- ASR-72050, ASR-72100
- ASR-72050R, ASR-72100R
Габаритные размеры (ширина
высота
глубина), мм,
не более
- ASR-72050, ASR-72100
- ASR-72050R, ASR-72100R
285
124
480
213
124
480
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
от 90 до 264
от 47 до 63
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Лист № 7
Всего листов 7
Комплектность средства измерений
Обозначение
Таблица 5 – Комплектность источников
Наименование
Источник питания
Сетевой кабель
Руководство по эксплуатации
Методика поверки
ПР-13-2020МП
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания переменного и постоянного тока серии ASR-72000
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений переменного электрического
напряжения до 1000 В в диапазоне частот от 1·10
-1
до 2·10
9
Гц, утвержденная Приказом
Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г.
№ 1053
Государственная поверочная схема для средств измерений силы постоянного
электрического тока в диапазоне от от 1·10
-16
до 100 А, утвержденная Приказом Федерального
агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Техническая документация изготовителя
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22871-02 | Головки измерительные | ABSOLUT DIGIMATIC ID-C, ID-S и ID-F серии 543 | Фирма "Mitutoyo", Япония | 3 года | Перейти |
| 31076-12 | Преобразователи измерительные силы переменного тока | SWMU | Фирма "MBS AG", Германия | 5 лет | Перейти |
| 28007-04 | Трансформаторы тока | JK ELK CB/3 | Фирма "PFIFFNER Messwandler AG", Швейцария | 4 года | Перейти |
| 4934-75 | Блоки питания высоковольтные | БНВ2-97 | Нет данных | Нет данных | Перейти |
| 69026-17 | Трансформаторы тока защитные | LT6CT | Фирма "Schneider Electric Industries SAS", подразделение "Schneider Electric Ltd.", Великобритания | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
