ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов PLG06, PLG12, PLG20
Назначение средства измерений
Генераторы сигналов PLG06, PLG12, PLG20 предназначены для формирования
непрерывных гармонических сигналов СВЧ, в том числе с аналоговыми видами модуляции:
амплитудной, частотной и фазовой.
Описание средства измерений
Принцип действия генераторов сигналов PLG06, PLG12, PLG20 (далее – PLG) основан
на синтезе частоты с цифровой фазовой автоподстройкой частоты. Выходной сигнал
генерируется комбинацией октавного генератора, управляемого напряжением (ГУН), и
программируемого делителя частоты. ГУН стабилизируется петлей ФАПЧ с программируемым
коэффициентом деления в обратной связи относительно высокостабильного кварцевого
генератора. Выходной сигнал делителя частоты проходит на выход PLG через цепи усиления,
регулировки уровня и фильтрации гармоник.
В состав PLG включен генератор сигналов низкой частоты стандартных форм (НЧГ) –
источник модулирующих сигналов.
PLG06 и PLG12 поставляются в двух модификациях: PLG06-11F, PLG06-12F и PLG12-
11F, PLG12-12F соответственно. PLG20 поставляется в одной модификации PLG20-12F.
Модификации определяют тип соединителя выхода СВЧ и диапазон выходных частот
PLG (см. таблицу 1).
Модификации PLG с указанием соответствующих им наборов принадлежностей
приведены в таблице 1.

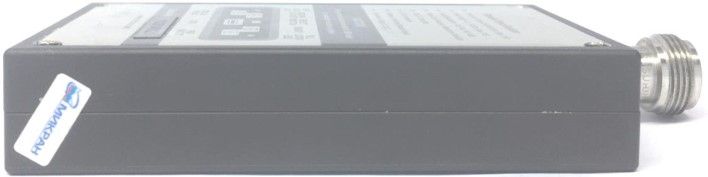

Общий вид PLG06, PLG12 и PLG20 с указанием места для опломбирования на боковых
гранях приведен на рисунках с 1 по 6.
N, розетка
Тип выходного соединителя СВЧ
Таблица 1
Наименование
Генератор сигналов PLG06-11F
Генератор сигналов PLG12-11F
Генератор сигналов PLG06-12F
Генератор сигналов PLG12-12F
Генератор сигналов PLG20-12F
SMA, розетка
3,5 мм, розетка
3,5 мм, розетка
Лист № 2
Всего листов 8
Место нанесения знака
утверждения типа
Место нанесения
знака поверки
Место нанесения знака
утверждения типа

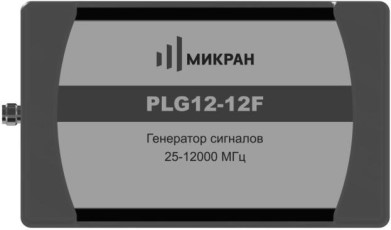

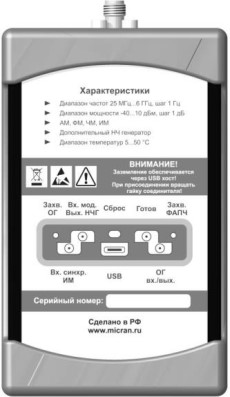

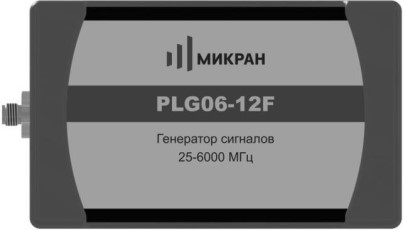

Рисунок 1 – Общий вид лицевой и оборотной сторон PLG06-12F

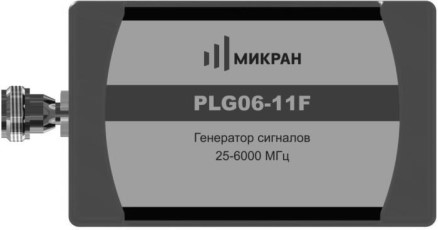

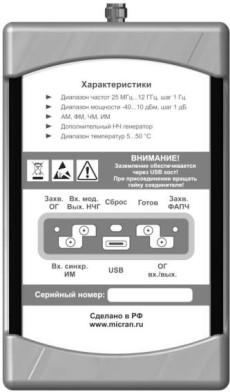

Рисунок 2 – Общий вид лицевой и оборотной сторон PLG06-11F
Место нанесения
знака поверки

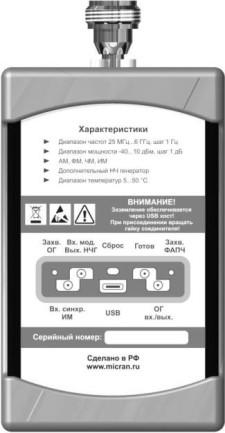

Рисунок 3 – Общий вид лицевой и оборотной сторон PLG12-12F
Место нанесения знака
утверждения типа
Место нанесения
знака поверки
Лист № 3
Всего листов 8
Рисунок 6 – Схема пломбировки от несанкционированного доступа
Программное обеспечение
PLG работают под управлением внешнего персонального компьютера с установленным
программным обеспечением PLG-Клиент, который проводит обработку информации, отправку
команд и отображает текущий режим работы PLG. Для связи с персональным компьютером
используется интерфейс USB 2.0. Персональный компьютер не входит в комплект поставки.
Программное обеспечение реализовано без выделения метрологически значимой части.
Недокументированные возможности отсутствуют, все функции полностью описаны в
руководстве по эксплуатации.
Место нанесения знака
утверждения типа

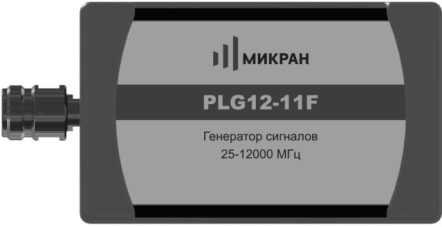

Рисунок 4 – Общий вид лицевой и оборотной сторон PLG12-11F
Место нанесения
знака поверки
Место нанесения знака
утверждения типа

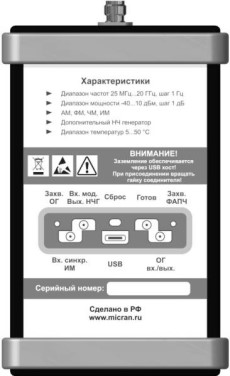

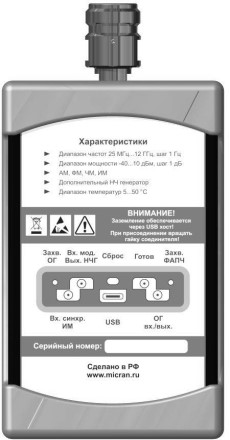

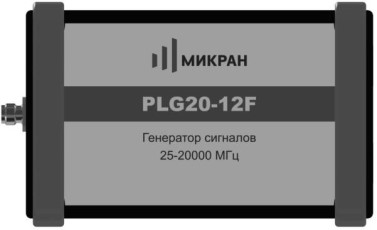

Рисунок 5 – Общий вид лицевой и оборотной сторон PLG20-12F
Место нанесения
знака поверки
Лист № 4
Всего листов 8
Влияние программногообеспечения не приводит к выходуметрологических
характеристик PLG за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
PLG-Сlient
не ниже 2.6.3
Метрологические и технические характеристики
±1·10
-6
от -40 до 10
-20
-60
-45
приведено в таблице 4
от 1,5 до 1000000 **
‧
±
(0,0002+2
·
10
-4
f
уст
)
Значение
2
от 25 до 6000
от 25 до 12000
от 25 до 20000
Таблица 3 – Метрологические характеристики
Наименование характеристики
1
Диапазон рабочих частот на выходе СВЧ, МГц:
PLG06
PLG12
PLG20
Пределы допускаемой относительной погрешности установки частоты
сигнала на выходе СВЧ при работе от внутреннего опорного
генератора в течение одного года
Диапазон установки уровня мощности на выходе СВЧ, дБ (1мВт)
±1,0
±2,0
±0,5
±1,0
±2,0
±1,0
Пределы допускаемой основной относительной погрешности
установки уровня мощности на выходе СВЧ в нормальных условиях
эксплуатации, дБ:
PLG06
PLG12, PLG20
Пределы допускаемой дополнительной относительной погрешности
установки уровня мощности на выходе СВЧ в рабочих условиях
эксплуатации, дБ:
PLG06
PLG12 в диапазоне мощности Р: -20 дБ (1мВт) ≤ Р ≤ 10 дБ (1мВт)
PLG12 в диапазоне мощности Р :-40 дБ (1мВт) ≤ Р < -20 дБ (1мВт)
PLG20
Относительный уровень гармонических составляющих спектра сигнала
на выходе СВЧ в диапазоне рабочих частот, при уровне мощности
10 дБ (1мВт), в дБн*, не более
Относительный уровень негармонических составляющих спектра
сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне
мощности 10 дБ (1мВт), в дБн, не более
Относительный уровень субгармонических составляющих спектра
сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне
мощности 10 дБ (1мВт), в дБн, не более
Спектральная плотность мощности фазовых шумов выходного сигнала
при уровне мощности на выходе СВЧ 10 дБ (1мВт), дБн/Гц
Диапазон частот синусоидального сигнала на выходе НЧГ, Гц
Пределы допускаемой абсолютной погрешности установки частоты на
выходе НЧГ
f
уст
, Гц,
где f
уст
– установленное значение частоты, Гц
Лист № 5
Всего листов 8
от 6 до 3000
±(0,05·U
УСТ
+4)
-40
±(5+0,1·Δ
АМ
)
±(2+0,1·Δ
ЧМ
)
±0,3·Δ
ЧМ
±(0,002·0,1·Δ
ФМ
)
±0,3·Δ
ФМ
50
2
от 1 до 96
от 1 до 70
от 0,0002·f
вых
до 0,1·f
вых
от 0,002·f
вых
до f
вых
Продолжение таблицы 2
1
Диапазон установки амплитуды напряжения сигнала на выходе НЧГ,
мВ
Пределы допускаемой абсолютной погрешности установки амплитуды
напряжения на выходе НЧГ на частоте 1 кГц
U
УСТ
, мВ,
где U
УСТ
– установленное значение напряжения, мВ
Относительный уровень гармонических составляющих спектра
синусоидального сигнала на выходе НЧГ, дБн, не более (при
амплитуде выходного напряжения 1 В)
Диапазон установки глубины внутренней АМ на выходе СВЧ, %:
PLG06
PLG12, PLG20
Пределы допускаемой абсолютной погрешности установки глубины
внутренней АМ на выходе СВЧ
Δ
АМ
, %,
где Δ
АМ
– установленное значение коэффициента АМ, %
Диапазон установки девиации внутренней ЧМ на выходе СВЧ, Гц,
где f
вых
– установленное значение несущей частоты, МГц
Пределы допускаемой основной абсолютной погрешности установки
девиации внутренней ЧМ на выходе СВЧ
Δ
ЧМ
, Гц***,
где Δ
ЧМ
– установленное значение девиации частоты, Гц
Пределы допускаемой дополнительной погрешности установки
девиации внутренней ЧМ в диапазоне частот модулирующего сигнала
свыше 20 кГц до 100 кГц, Гц,
где Δ
ЧМ
– установленное значение девиации частоты, Гц
Диапазон установки девиации внутренней ФМ на выходе СВЧ, рад,
где f
вых
– установленное значение несущей частоты, ГГц
Пределы допускаемой основной абсолютной погрешности установки
девиации внутренней ФМ на выходе СВЧ
Δ
ФМ
, рад****,
где Δ
ФМ
– установленное значение девиации фазы, рад
Пределы допускаемой дополнительной погрешности установки
девиации внутренней ФМ в диапазоне частот модулирующего сигнала
свыше 20 кГц до 100 кГц, рад,
где Δ
ФМ
– установленное значение девиации фазы, рад
Ослабление уровня мощности на выходе СВЧ в паузе между
импульсами при импульсной модуляции (ИМ), дБ, не менее
Время нарастания/спада радиоимпульса при ИМ на выходе СВЧ в
диапазоне частот сигнала f, нс, не более
25 МГц ≤ f ≤ 50 МГц100
50 МГц < f ≤ 100 МГц 50
100 МГц < f ≤ 300 МГц 15
300 МГц < f 10
Примечания:
* – дБ относительно мощности сигнала на несущей частоте;
** – частота синусоидального выходного сигнала НЧГ f
нчг
рассчитывается, как f
нчг
=i·25000000/2
24
,
где i=1...671088. Соответственно, минимальный шаг перестройки по частоте равен 25000000/2
24
или 1.490116119384765625 Гц. PLG автоматически корректирует до ближайшего допустимого и
выводит установленное значение частоты в соответствующее поле ПО;
*** при применении фильтра верхних частот демодулированного сигнала с частотой среза 50 Гц;
****при применении фильтра верхних частот демодулированного сигнала с частотой среза
300 Гц.
Лист № 6
Всего листов 8
1 000
3 000
6 000
Таблица 4 - Спектральная плотность мощности фазовых шумов
Спектральная плотность мощности фазовых шумов, дБн/Гц*,
Частота, МГц
не более, при отстройке от несущей частоты
100 Гц1 кГц
10 кГц100 кГц1 МГц
-73-104
-114-112-125
-63-94
-104-102-115
-57-88
-98-96-108
-51-82
-92-90-102
12 000
(для PLG12 и PLG20)
20 000
(для PLG20)
-46-78
-89-86-98
* - Здесь дБн/Гц – дБ относительно уровня мощности колебания несущей частоты при измерении
мощности фазовых шумов в полосе частот 1 Гц
1
MCX (розетка)
внешний или НЧГ
определяется источником
MCX (розетка)
внешний или внутренний
MCX (розетка)
MCX (розетка)
USB 2.0 "Мини "B"
0,5
16
130×65×25
0,32
Таблица 5 – Основные технические характеристики
Наименование характеристики
Дискретность установки частоты на выходе СВЧ, Гц
Значение
1
Дискретность установки мощности на выходе СВЧ, дБ
Форма сигнала на выходе НЧГ
синус, пила, треугольник,
импульс, постоянное
напряжение, шум
Тип соединителя выхода НЧГ по MIL-C-39012
Источник АМ, ЧМ, ФМ
Форма модулирующего сигнала
Тип соединителя входа модуляции по MIL-C-39012
Источник ИМ
Тип соединителя входа ИМ по MIL-C-39012
Тип соединителя порта опорного генератора по MIL-C-39012
Тип соединителя питания и управления PLG
по ГОСТ Р МЭК 62680-4-2015
Время установления рабочего режима, ч, не более
от +5 до +50
от 40 до 85
от 537 до 800
Продолжительность непрерывной работы, ч, не менее
Габаритные размеры (длина
ширина
высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
температура окружающей среды,
С;
относительная влажность воздуха при температуре плюс 25
С, %;
атмосферное давление, мм рт.ст.
Нормальные условия применения:
температура окружающей среды,
С;
относительная влажность воздуха при температуре плюс 25
С, %;
атмосферное давление, мм рт.ст.
от 20 до 30
от 40 до 80
от 537 до 800
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на лицевую сторону в левом верхнем углу (рисунки 1 – 5) способом металлографики
и титульный лист руководства по эксплуатации (в правом верхнем углу) типографским
способом.
Комплектность средства измерений
Наименование, тип
Обозначение
Примечание
1
Модификация определяется при
заказе
−
1
длина 1,2 м
ЖНКЮ.468562.011-02
ЖНКЮ.468562.018-02
ЖНКЮ.468562.014-01
ЖНКЮ.468562.012-03
1
1
1
1
ЖНКЮ.467875.028 РЭ
1
−
Формуляр
1
Упаковка
1
Таблица 6 – Комплектность средства измерений
Кол-
во,
шт.
ЖНКЮ.467875.028
ЖНКЮ.467875.039
ЖНКЮ.467875.042
ЖНКЮ.685671.209-08
4
−
Генератор сигналов
PLG06-11F, PLG06-12F
PLG12-11F, PLG12-12F
PLG20-12F
Кабель USB 2.0
"Стандарт "A" - "Мини
"B"
Кабельная сборка
Переходы
коаксиальные
ПК2-18-11-11
ПК2-20-13-13
ПК2-18-11Р-13
ПК2-18-11-13
ЖНКЮ.468562.013-03
1
ЖНКЮ.296442.001-01
ЖНКЮ.296442.001-03
Для модификаций:
PLG06-11F, PLG12-11F
PLG06-12F, PLG12-12F, PLG20-12F
PLG06-12F, PLG12-12F, PLG20-12F
PLG06-12F, PLG12-12F, PLG20-12F,
PLG06-11F, PLG12-11F
PLG06-11F, PLG12-11F
Для модификаций:
PLG06-12F, PLG12-12F, PLG20-12F
PLG06-11F, PLG12-11F
1
1
ПК2-18-11-13Р
Ключи тарированные
КТ-2
КТ-4
Руководство по
эксплуатации
Методика поверки
ЖНКЮ.467875.028 ФО
ЖНКЮ.467875.039 ФО
ЖНКЮ.467875.042 ФО
РТ-МП-7511-441-2020
1
ЖНКЮ.467986.005
ЖНКЮ.467986.005-01
для PLG06-11F, PLG06-12F
для PLG12-11F, PLG12-12F
для PLG20-12F
-
Для модификаций:
PLG06-11F, PLG12-11F
PLG06-12F, PLG12-12F, PLG20-12F
Поверка
осуществляется по документу РТ-МП-7511-441-2020 «ГСИ. Генераторы сигналов PLG06,
PLG12, PLG20. Методика поверки», утвержденному 12 августа 2020 года.
Основные средства поверки:
- анализатор сигналов PSA E4448A с опциями 226 и 233 (регистрационный номер в
Федеральном информационном фонде 39229-08);
CNT-90XL
(регистрационный номер в Федеральном
- частотомер универсальный
информационном фонде 41567-09);
- ваттметрпоглощаемой
мощности
сблокомизмерительнымN1913A
(регистрационныйномервФедеральноминформационномфонде
преобразователями измерительными E9304A-Н18 (регистрационный номер
информационном фонде 57387-14) иE4413A (регистрационный номер
57386-14)и
в Федеральном
в Федеральном
информационном фонде 57163-14);
Лист № 8
Всего листов 8
- мультиметрцифровой34410А(регистрационныйномервФедеральном
информационном фонде 47717-11);
- осциллограф TDS3032B (регистрационный номер в Федеральном информационном
фонде 24021-02);
- комплекты измерителей присоединительных размеров КИПР-11Р-11, КИПР-12Р-12,
КИПР-13Р-13 (регистрационный номер в Федеральном информационном фонде 68805-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель генератора в соответствии с рисунками 1 -
5 и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов PLG06, PLG12, PLG20
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ЖНКЮ.467875.028 ТУ Генераторы сигналов PLG06, PLG12, PLG20. Технические
условия.
утверждении
государственной
Приказ Росстандарта № 1621 от 31.07.2018 Об
поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об
утверждении
государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне
частот от 9 кГц до 37,5 ГГц
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений
девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений
коэффициента амплитудной модуляции высокочастотных колебаний
Изготовитель:
Акционерноеобщество«Научно-производственнаяфирма«МИКРАН»
(АО «НПФ «МИКРАН»)
ИНН 7017211757
634041, г. Томск, просп. Кирова, д. 51д
Телефон: +7(3822) 90-00-29, 41-34-03
Факс: +7(3822) 42-36-15
E-mail:
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7(495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: http:/
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46103-10 | Генераторы технической частоты | ГТЧ-03М-80 | ООО "Даксон", г.Екатеринбург | 2 года | Перейти |
| 49958-12 | Генераторы сигналов пациента | PS 415, PS 420, MPS 450 | Фирма "Fluke Biomedical", США | 1 год | Перейти |
| 51452-12 | Генераторы влажного газа | MG101 | Фирма "GE Sensing EMEA", Ирландия | 1 год | Перейти |
| 23245-08 | Преобразователи сигналов ТС и ТП прецизионные | Теркон | ООО "Термэкс", г.Томск | 1 год | Перейти |
| 2511-69 | Свип-генераторы стабилизированной выходной мощности | Х1-28 | П/я Г-4678 (ЗИП), г.Краснодар | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
