Меры электрического сопротивления постоянного тока многозначные ПрофКиП МС3070, ПрофКиП Р3026, ГРСИ 80584-20
Номер госреестра:
80584-20
Наименование СИ:
Меры электрического сопротивления постоянного тока многозначные
Обозначение типа:
ПрофКиП МС3070, ПрофКиП Р3026
Производитель:
Общество с ограниченной ответственностью "ПрофКиП" (ООО "ПрофКиП"), Московская область, г. Мытищи
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 28
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2342
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры электрического сопротивления постоянного тока многозначные ПрофКиП
МС3070, ПрофКиП Р3026
Назначение средства измерений
Меры электрического сопротивления постоянного тока многозначные ПрофКиП МС3070,
ПрофКиП Р3026 (далее по тексту – ММЭС) предназначены для воспроизведений электрического
сопротивления постоянному току.
Описание средства измерений
Принцип действия ММЭС заключается в воспроизведении необходимых значений
сопротивлений с помощью резистивных элементов.
Конструктивно ММЭС состоят из 7 декад сопротивлений, соединенных между собой
последовательномеднымипроводниками.Доступкконтактампереключателейдекад
осуществляется без нарушения пломб, путем снятия ручек лицевой панели и лимбов с траверс
переключателей.
ММЭС выпускаются в следующих модификациях: ПрофКиП МС3070-1, ПрофКиП
МС3070-2, ПрофКиП МС3070-3
,
ПрофКиП Р3026-1,ПрофКиП Р3026-2, которые отличаются
классами точности.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 5
Программное обеспечение
отсутствует
Наименование характеристики
Значение
от 0,01 до 111111,1
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
Диапазон воспроизведений электрического
сопротивления, Ом
Класс точности по ГОСТ 23737-79
- ПрофКиП МС3070-1
- ПрофКиП МС3070-2
- ПрофКиП МС3070-3
- ПрофКиП Р3026-1
- ПрофКиП Р3026-2
0,001
0,002
0,005
0,002
0,005

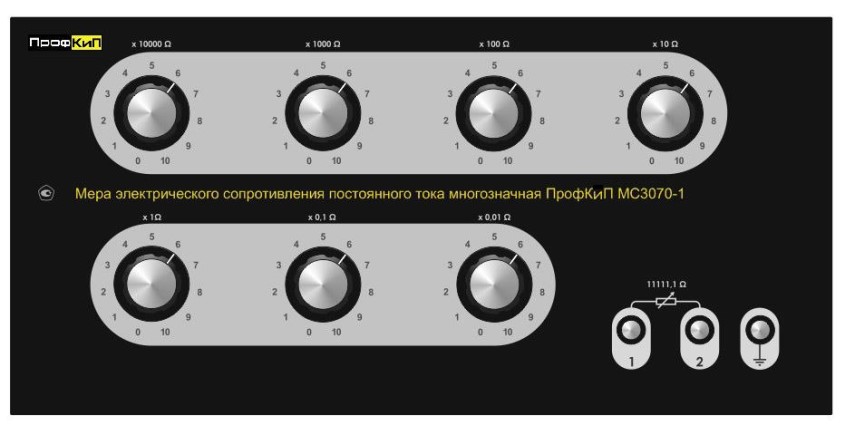

Рисунок 1 – Общий вид средства измерений

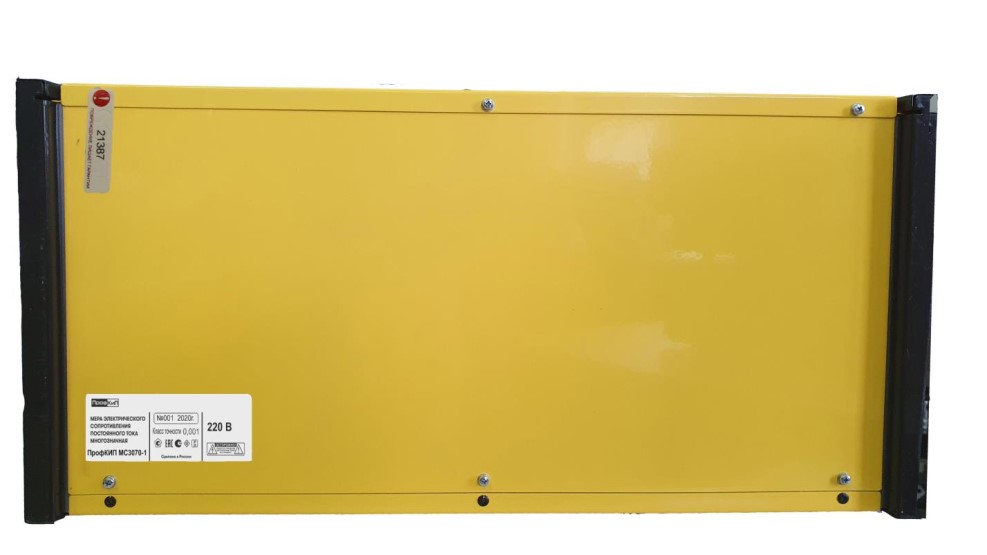

Рисунок 2 – Схема пломбировки от несанкционированного доступа.
ММЭС – вид сзади
Место
пломбировки
Лист № 3 Trial
листов 5
- ПрофКиП Р3026-1
- ПрофКиП Р3026-2
Продолжение таблицы 1
Пределы допускаемого относительного отклонения
действительного значения воспроизводимого
электрического сопротивления от номинального
значения за год (нестабильность), %
- ПрофКиП МС3070-1
δ
н
=±[0,001+1,5·10
-6
(
111111,1
-1)]
R
111111,1
- ПрофКиП МС3070-2
δ
н
=±[0,002+1,5·10
-6
(
-1)]
R
- ПрофКиП МС3070-3δ
н
=±[0,005+1,5·10
-6
(
111111,1
-1)]
R
111111,1
δ
н
=±[0,002+1,5·10
-6
(
-1)]
R
111111,1
δ
н
=±[0,005+1,5·10
-6
(
-1)]
R
Примечание – R - номинальное значение включенного сопротивления, Ом
Наименование характеристики
Значение
0,001
0,01
Таблица 2 – Основные технические характеристики
0,01/0,03
0,01/0,05
0,01/0,1
0,005/0,02
0,01/0,05
0,01/0,1
486×251×241
15
Значения номинальной/максимальной мощности
рассеивания на ступень, Вт
- с 1-й декады по 5-ю декаду
- ПрофКиП МС3070-1
- ПрофКиП МС3070-2
- ПрофКиП МС3070-3
- ПрофКиП Р3026-1
- ПрофКиП Р3026-2
- 6-ая и 7-ая декады
Вариация начального сопротивления (∆R
0
), Ом, не
более
Среднее значение начального сопротивления при
установке всех декадных переключателей на
нулевые показания (R
0
), Ом, не более
Габаритные размеры (высота×ширина×длина), мм,
не более
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, ºС
– ПрофКиП МС3070-1
– ПрофКиП МС3070-2
– ПрофКиП МС3070-3
– ПрофКиП Р3026-1
– ПрофКиП Р3026-2
– относительная влажность, %
от 19 до 21
от 18 до 22
от 15 до 25
от 18 до 22
от 15 до 25
от 30 до 80
Лист № 4
Всего листов 5
– атмосферное давление, кПаот 84 до 106
Наименование
Обозначение
Количество
1 шт.
Упаковка
Знак утверждения типа
наносится на переднюю панель ММЭС в виде наклейки и на титульный лист паспорта
типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Мера электрического
сопротивления постоянного
тока многозначная
ПрофКиП МС3070-1, ПрофКиП МС3070-2,
ПрофКиП МС3070-3
,
ПрофКиП Р3026-1,
ПрофКИП Р3026-2
Руководство по эксплуатации
Паспорт
Методика поверки
ПРШН.411642.200-2020 РЭ
ПРШН.411642.200-2020 ПС
РТ-МП-7462-551-2020
–
1 экз.
1 экз.
1 экз.
1 комплект
Поверка
осуществляется по документу РТ-МП-7462-551-2020 «ГСИ. Меры электрического сопротивления
постоянного тока многозначные ПрофКиП МС3070, ПрофКиП Р3026. Методика поверки»,
утвержденному ФБУ «Ростест-Москва» 22.06.2020 г.
Основные средства поверки:
- компаратор сопротивления полуавтоматический цифровой Р3015(регистрационный
номер в Федеральном информационном фонде 9933-85);
- омметр цифровой СО 3001 (регистрационный номер в Федеральном информационном
фонде 68786-17);
- катушки электрического сопротивления Р310, Р321, Р331(регистрационный trial в
Федеральном информационном фонде 1162-58).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в паспорт при первичной
поверке, и на свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованиякмерам
постоянноготокамногозначнымПрофКиПМС3070,
электрическогосопротивления
ПрофКиП Р3026
ГОСТ 22261-94 Средства
измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении
ТУ ПРШН.411642.200-2020 Меры электрического сопротивления постоянного тока
многозначные ПрофКиП МС3070, ПрофКиП Р3026. Технические условия
Изготовитель
Лист № 5
Всего листов 5
Общество с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП»)
ИНН 5029212906
Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail:
Web-сайт: www.rostest.ru
Регистрационныйномер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
