Номер госреестра:
80583-20
Наименование СИ:
Контроллеры измерительные
Обозначение типа:
GC-06
Производитель:
Фирма MSR-Electronic GmbH, Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 27
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2342
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры измерительные GC-06
Назначение средства измерений
Контроллеры измерительные GC-06 (далее – контроллеры) предназначены для
преобразований входных стандартизованных аналоговых сигналов силы постоянного тока,
поступающих от измерительных датчиков, в значения величин концентрации горючих и
токсичных газов, а также для передачи измерительной информации внешним устройствам и
выдачи сигналов сигнализации.
Описание средства измерений
Принцип действия контроллеров основан на преобразовании аналоговых сигналов
силы постоянного тока, поступающих от измерительных датчиков, в значение величин и
вычислении по соответствующему алгоритму концентрации газа, с последующей передачей
измерительной информации внешним устройствам и выдачи сигналов сигнализации.
Контроллеры представляют собой автоматические стационарные устройства
непрерывного действия, с возможностью подключения до 32 датчиков с аналоговым
выходом 4 - 20 мА и до 96 датчиков с цифровым выходом технические и метрологические
характеристики которых приведены в таблицах 3 - 4.
Контроллеры обеспечивают выполнение следующих основных функций:
- отображение измерительной информации;
- обработка и обмен данными в виде аналоговых, цифровых сигналов и через
интерфейс RS-485 при работе контроллеров в системе мониторинга;
- световуюизвуковуюсигнализациюконцентрациигаза,превышающей
установленный пороговый уровень;
- самодиагностика контроллеров, подключенных модулей и датчиков газа.
Конструктивно контроллеры выполнены в пластмассовом корпусе с размещенными
на передней панели дисплеем, четырьмя светодиодными индикаторами и клавишами
управления.
Общий вид контроллеров представлены на рисунках 1.
Пломбирование контроллеров не предусмотрено.
Лист № 2
Всего листов 4

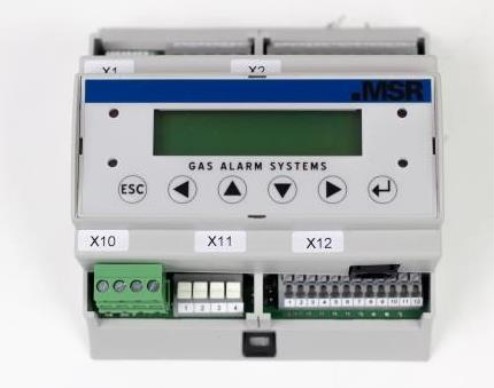

Рисунок 1 – Общий вид контроллеров
GC-06
Программное обеспечение
Программное обеспечение (далее – ПО) контроллеров состоит из встроенной и
внешней части. Для функционирования контроллеров необходимо наличие встроенной ча-
сти ПО. Метрологически значимой является только встроенная часть ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование встроенного ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор программного обеспечения
Значение
GC_DISP_XXX_v10212
не ниже
GC_96_CO_v1_01_06
1_02_12
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-
2014.
Метрологические и технические характеристики
Метрологические и технические характеристики контроллеров приведены в табли-
цах 2 и 3.
±2
Значение
от 4 до 20
Таблица 2 – Метрологические характеристики контроллеров
Наименование характеристики
Диапазон измерений и преобразований входных сигна-
лов силы постоянного тока, мА
Пределы допускаемой приведенной (к верхнему преде-
лу измерений) погрешности преобразований цифрово-
го сигнала в унифицированный выходной сигнал силы
постоянного тока, %
Значение
Таблица 3 – Технические характеристики контроллеров
Наименование характеристики
Параметры сети питания постоянного тока:
- напряжение постоянного тока, В
от 19 до 30
Лист № 3
Всего листов 4
106×110×62
от -10 до +40
Значение
0,6
Наименование характеристики
Потребляемая мощность, В∙А, не более
Габаритные размеры (ширина×высота×глубина), мм,
не более
Масса, кг, не более:
0,3
Рабочие условия измерений:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре
+20 ºС, % не более
Средняя наработка на отказ, ч
Средний срок службы, лет
95
30000
10
Знак утверждения типа
наносится на корпус контроллера методом наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Комплектность контроллеров представлена в таблице 4.
Контроллеры измерительные GC-06
Таблица 4 – Комплектность контроллеров
Наименование
Обозначение
Количество
DGC-06 EasyConf
1 шт.
1 шт.
ИЦРМ-МП-104-20
1 экз.
-
1 экз.
Программный конфигуратор MSC2 с комплектом свя-
зи USB / RS-485
Методика поверки
Паспорт
Руководство по эксплуатации
__________________
*)
Согласно заказу
Поверка
осуществляется по документу ИЦРМ-МП-104-20 «ГСИ. Контроллеры измерительные GC-
06. Методика поверки» утвержденному ООО «ИЦРМ» 15.07.2020 г.
Основные средства поверки:
калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
мультиметр 3458А (регистрационный номер в Федеральном информационном
фонде 25900-03).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
контроллерам измерительным GC-06
ГОСТР51841-2001Программируемыеконтроллеры.Общиетехнические
требования и методы испытаний
Техническая документация изготовителя
Лист № 4
Всего листов 4
Изготовитель
Фирма MSR-Electronic GmbH, Германия
Адрес: Bürgermeister-Schönbauer-Str. 13, D 94060 Pocking, Germany
Телефон: +49(0) 8531/90040
Факс: +49(0) 8531/900454
Web-сайт: www.msr-electronic.de
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
