Трансформаторы напряжения емкостные НДКМ-220 УХЛ1, ГРСИ 80253-20
Номер госреестра:
80253-20
Наименование СИ:
Трансформаторы напряжения емкостные
Обозначение типа:
НДКМ-220 УХЛ1
Производитель:
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия"), Московская обл., г. Раменское
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
277, 278, 279, 280, 281, 282, 283, 284, 285, 286, 287, 288
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 10
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2179
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения емкостные НДКМ-220 УХЛ1
Назначение средства измерений
Трансформаторы напряжения емкостные НДКМ-220 УХЛ1
трансформаторы напряжения) предназначены для применения в
(далее по тексту –
электрических цепях
переменного тока промышленной частоты с целью передачи сигнала измерительной
информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на делении высокого
напряжения переменного тока с помощью емкостного делителя.
Трансформаторы напряжения состоят из конденсаторного делителя напряжения и
электромагнитного устройства, в конструкцию которого входят компенсирующий реактор,
промежуточный трансформатор и электромагнитное демпфирующее устройство.
Обмотки компенсирующего реактора и промежуточного трансформатора имеют вид
многослойных цилиндрических катушек. Обмотки имеют специальные регулировочные витки,
позволяющие настраивать трансформатор на заданный класс точности.
Корпус электромагнитного устройства служит основанием для монтажа колонны
емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного
делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку
электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке
размещена табличка с указанием основных характеристик.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.

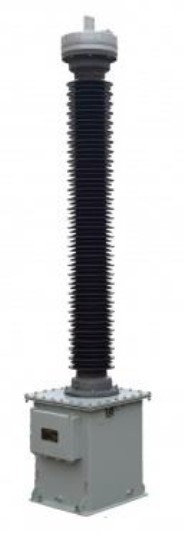

Рисунок 1 – Общий вид средства измерений и схема пломбировки
Место пломбировки
2
от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки по ГОСТ 1983
Номинальная мощность основной вторичной обмотки, В·А
Значение
для заводских номеров
277, 278, 279, 280, 281, 282,
283, 284, 285, 286, 287, 288
220/√3
100/√3
50
0,2
20
от -60 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
Паспорт
Обозначение
НДКМ-220 УХЛ1
НДКМ-220 УХЛ1
Количество
12 шт.
12 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
трансформаторам
Нормативныедокументы,устанавливающиетребованияк
напряжения емкостным НДКМ-220 УХЛ1
ГОСТ8.216-2011ГСИ.Трансформаторынапряжения.
Методикаповерки
3
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия»
(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Россия, Московская обл., г. Раменское, ул. Левашова, д.21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
региональный центр
Московской области»
Испытательный центр
Федеральноебюджетноеучреждение«Государственный
стандартизации, метрологии и испытаний в г. Москве и
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
