Номер госреестра:
80252-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
CA-123
Производитель:
Фирма "Electrotecnica Arteche Hermanos, S.A.", Испания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
11011644/1, 11011644/2, 11011644/3, 11011644/4, 11011644/5, 11011644/6, 11011644/7, 11011644/8, 11011644/9, 11011644/13, 11011644/14, 11011644/15, 11011644/16, 11011644/17, 11011644/18, 11011644/22, 11011644/23, 11011644/24
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 9
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «23» декабря 2020 г. № 2179
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока CA-123
Назначение средства измерений
Трансформаторы тока CA-123 (далее по тексту – трансформаторы тока) предназначены
для передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
создает
обмотке
индукции переменного тока. Ток первичной обмотки трансформаторов тока
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной
создается ток, пропорциональный первичному току.
состоят из металлического
в которой расположены
Трансформаторы тока имеют опорную конструкцию и
основания,изоляционнойпокрышкииголовнойчасти,
магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь
тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно
распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через
опорную трубу и подключены к контактной коробке, закрепленной на раме основания
трансформаторов тока. Контактная коробка закрывается съемной защитной крышкой, которая
пломбируется от несанкционированного доступа.
Высоковольтная изоляция трансформатораобеспечивается засчёт заполнения
внутреннего объема маслом.
Трансформаторы тока предназначены для наружной установки. Рабочее положение
в пространстве – вертикальное.

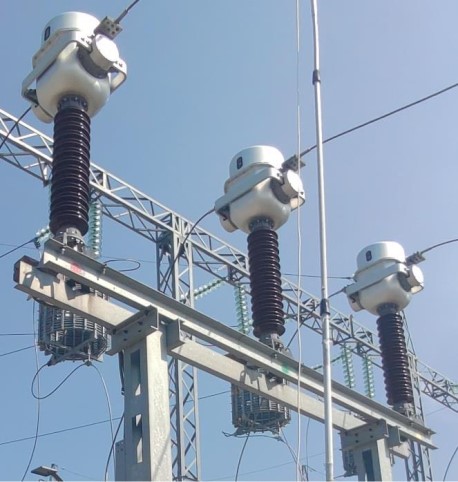

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
0,2S
10
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
11011644/1, 11011644/2, 11011644/3,
11011644/4, 11011644/5, 11011644/6,
11011644/7, 11011644/8, 11011644/9,
11011644/13, 11011644/14, 11011644/15,
11011644/16, 11011644/17, 11011644/18,
11011644/22, 11011644/23, 11011644/24
110
1000
1
50
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток по ГОСТ 7746
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
3
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
CA-123
CA-123
Количество
18 шт.
18 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
CA-123
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», Испания
Адрес: Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Телефон: (+34) 94 601 1200
Факс: (+34) 94 674 07 12
Web-cайт: www.arteche.es
E-mail: info@arteche.es
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
4
региональный центр
Московской области»
Испытательный центр
Федеральноебюджетноеучреждение«Государственный
стандартизации, метрологии и испытаний в г. Москве и
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
