Номер госреестра:
79655-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TG 145
Производитель:
Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ"), г. Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
01975, 01976, 01977, 01978, 01979, 01980
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 26
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1868
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока TG 145
Назначение средства измерений
Трансформаторы тока TG 145 (далее – трансформаторы) предназначены для передачи
сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого
учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в
установках переменного тока напряжением 110 кВ с частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки
электродвижущую силу (далее по тексту – ЭДС). Так как вторичная обмотка замкнута на
внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,
пропорционального первичному току.
Трансформаторы выполнены в виде опорной конструкции и состоят из металлического
основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и
головной части, в которой расположена магнитная система, закрепленная на основании при
помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом. Первичная обмотка
трансформаторов состоит из внутренних и внешних шин, расположенных в головной части.
Изменение коэффициента трансформации возможно при помощи выполнением ответвлений на
вторичныхобмотках.Вторичныеобмоткитрансформаторовнамотаныналенточные
тороидальныемагнитопроводыи заключенывэкран.Выводывторичных обмоток
присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного
доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта
крышкой с табличкой технических данных.
Трансформаторыснабженысигнализаторомплотностигаза(денсиметром),
градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами,
которые срабатывают при снижении плотности газа в случае утечки. В головной части
трансформаторов расположено устройство сброса давления, которое срабатывает при
скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.
Клемма заземления расположена на основании трансформатора.
Общий вид трансформаторов представлен на рисунке 1, место пломбирования клеммной
коробки от несанкционированного доступа представлено на рисунке 2.
2

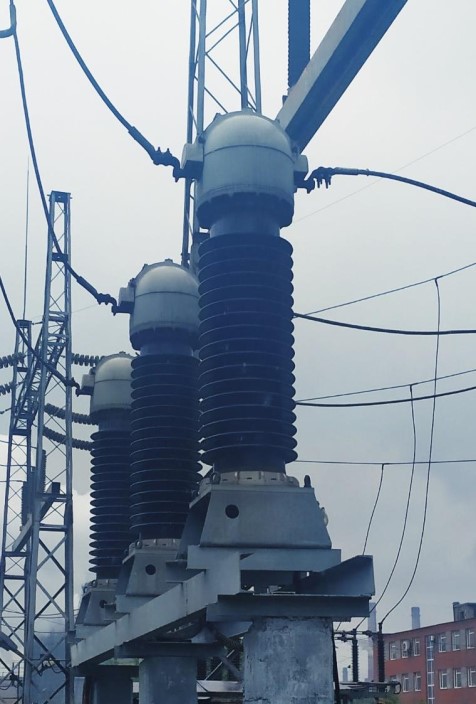

Рисунок 1 - Trial вид
трансформаторов тока TG 145

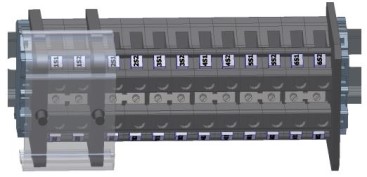

Рисунок 2 - Место пломбирования
клемм от несанкционированного
доступа
Праммное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики трансформаторов
ХарактеристикаЗначение
Номинальное напряжение, кВ110
126
50
500 – 1000 - 2000
5
Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Количество вторичных обмоток:
- для измерений и учета
- для защиты
1
3
Место
пломбирования
.
3
Характеристика
Значение
20
10
Продолжение таблицы 1
0,2S
5Р; 10Р
30
20; 30; 40
Классы точности вторичных обмоток по
ГОСТ 7746-2015:
- для измерений и учета
- для защиты
Номинальная вторичная нагрузка S
2ном
с
коэффициентом мощности cos φ
2
= 0,8, В·А:
- обмотка для измерений и учета
- обмотки для защиты
Номинальная предельная кратность вторичных
обмоток для защиты К
ном
Номинальный коэффициент безопасности
K
Бном
вторичной обмотки для измерений и
учета
Характеристика
Значение
ХЛ1
Таблица 2 – Основные технические характеристики
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
Масса, кг, не более
2550
975
760
580
Климатическое исполнение и категория
размещения по ГОСТ 15150-69
Средняя наработка на отказ, ч
Средний срок службы, лет
2∙10
6
40
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
6 шт.
Количество
Обозначение
-
Таблица 3 – Комплектность трансформаторов
Наименование
Трансформатор тока TG 145, заводские номера:
01975, 01976, 01977, 01978, 01979, 01980
Паспорт
1БП.768.001 ПС
6 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
-приборэлектроизмерительныйэталонныймногофункциональный
«Энергомонитор – 3.1КМ» (регистрационный номер в Федеральном информационном фонде
52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
4
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока TG 145
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Закрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ»)
(изготовлены в 2004 г.)
ИНН 6663049266
Адрес: 620066, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1
Телефон (факс): +7 (343) 35-11-35
Web-сайт: www.abb.ru
Заявитель
Открытое акционерное общество «Северсталь-метиз» (ОАО «Северсталь-метиз»)
ИНН 3528090760
Юридический адрес: 162610, Вологодская обл.,г. Череповец, ул. 50-летия Октября, д. 1/33
Телефон: +7 (8202) 53-96-95
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
