Трансформаторы тока JK ELK CN14-840, ГРСИ 83448-21
Смотреть ГРСИ
83447-21
Номер госреестра:
83448-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
JK ELK CN14-840
Производитель:
PFIFFNER Instrument Transformers Ltd., Швейцария
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006.
Описание типа:
Скачать
описание типа СИ
Методика поверки:
Скачать
методику поверки СИ
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» октября 2021 г. № 2392
Лист № 1
Регистрационный № 83448-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока JK ELK CN14-840
Назначение средства измерений
Трансформаторы тока JK ELK CN14-840 (далее по тексту - трансформаторы)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов основан на явлении электромагнитной индукции
переменного тока. Ток первичной обмотки трансформаторов тока создает переменный
магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток,
пропорциональный первичному току.
Трансформаторы тока сконструированы специально для установки в КРУЭ и не
являются обособленным узлом. Соединение с соседними модулями происходит при помощи
штепсельных контактов. В качестве первичных обмоток используются токопроводы КРУЭ.
Вторичные обмоткирасположены на ферромагнитных кольцевидных сердечниках,
смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены
к контактам, смонтированным на клеммной колодке, которая помещена в металлический
заземленный корпус. Крышка контактной коробки пломбируется для предотвращения
несанкционированного доступа к клеммам. Высоковольтная изоляциявнутри трансформатора
тока обеспечивается за счет заполнения элегазом под давлением.
Рабочее давление контролируется датчиком плотности элегаза. В случае повышении
давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной
мембраной.
К трансформаторам данного типа относятся трансформаторы тока JK ELK CN14-840
сзаводскиминомерами2020.4643.01/001,2020.4643.01/002,2020.4643.01/003,
2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001,
2020.4643.02/002, 2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр,
наносится типографским методом на табличку, которая крепится на корпус клеммной
колодки.
Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в
соответствии с действующим законодательством.
Нанесение знака утверждения типа на трансформаторы не предусмотрено.

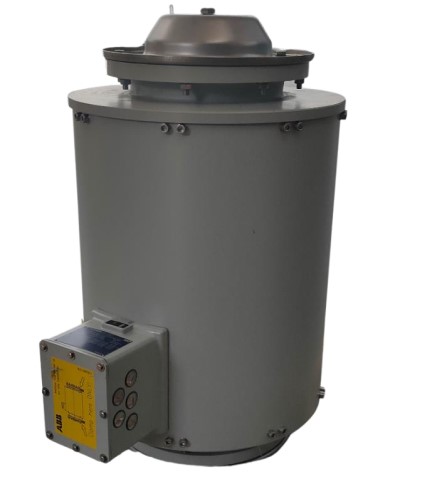

Общий вид трансформаторов с указанием места нанесения заводского номера
приведен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Лист № 2
Всего листов 5
Рисунок 1 – Общий вид трансформаторов с указанием места нанесения заводского
номера
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
1200
2000
Значение
2
220
252
50
Таблица 1 – Метрологические характеристики
Наименование характеристики
1
Номинальное напряжение U
ном,
кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота переменного тока, Гц
Номинальный первичный ток I
1ном
, А
- для зав.№№2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003,
2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007
для обмоток:
1,2,3,4S1 – 1,2,3,4S2
1,2,3,4S1 – 1,2,3,4S3
-для зав.№№ 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003,
2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006 для обмоток:
5,6S1 – 5,6S2
5,6S1 – 5,6S3
7,8S1 – 7,8S2
7,8S1 – 7,8S3
1200
2000
600
1200
Место нанесения
заводского номера
Лист № 3
Всего листов 5
Продолжение таблицы 1
12
Номинальный вторичный ток I
2ном
, А1
Количество вторичных обмоток4
Классы точности вторичных обмоток:
- для зав.№№ 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003,
2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007
для обмоток:10PR
1)
1,2,3,4S1 – 1,2,3,4S210PR
1)
1,2,3,4S1 – 1,2,3,4S3
- для зав.№№ 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003,
2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006 для обмоток:
5,6S1 – 5,6S210PR
1)
5,6S1 – 5,6S310PR
1)
7S1 – 7S2 0,2
2)
7S1 – 7S3 0,2
2)
8S1 – 8S2 0,2S
2)
8S1 – 8S3 0,2S
2)
Номинальная вторичная нагрузка S
2ном
с коэффициентом мощности
cos φ2 = 0,8, В·А:
- для зав.№№ 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003,
2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007
для обмоток:
1,2,3,4S1 – 1,2,3,4S2 30
1,2,3,4S1 – 1,2,3,4S3 30
- для зав.№№ 2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003,
2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006 для обмоток:
5,6S1 – 5,6S230
5,6S1 – 5,6S330
7S1 – 7S220
7S1 – 7S340
8S1 – 8S210
8S1 – 8S320
Номинальная предельная кратность вторичных обмоток для защиты, К
ном
30
Номинальный коэффициент безопасности приборов вторичной обмотки
для измерений, К
Бном
5
____________
1)
– Класс точности вторичных обмоток по ГОСТ Р МЭК 61869-2-2015
2)
– Класс точности вторичных обмоток по ГОСТ 7746-2015
Лист № 4
Всего листов 5
Значение
552
840
450
У3
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- диаметр
- высота
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150-69
Условия эксплуатации:
- температура окружающей среды, °С
от -30 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измерений
JK ELK CN14-840
13 шт.
Обозначение
Количество
-
13 экз.
Таблица 3 – Комплектность трансформаторов
Наименование
Трансформатор тока (заводские номера:
2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003,
2020.4643.01/004, 2020.4643.01/005, 2020.4643.01/006,
2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002,
2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005,
2020.4643.02/006)
Паспорт(заводскиеномера:2020.4643.01/001,
2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004,
2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007,
2020.4643.02/001, 2020.4643.02/002, 2020.4643.02/003,
2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006)
Методика поверки
МП-303/06-2021
1 экз.
Сведения о методиках (методах) измерений
представлены в разделе «Основные технические данные и характеристики» паспорта
(заводские номера: 2020.4643.01/001, 2020.4643.01/002, 2020.4643.01/003, 2020.4643.01/004,
2020.4643.01/005, 2020.4643.01/006, 2020.4643.01/007, 2020.4643.02/001, 2020.4643.02/002,
2020.4643.02/003, 2020.4643.02/004, 2020.4643.02/005, 2020.4643.02/006).
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока JK ELK CN14-840
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТРМЭК61869-2-2015Трансформаторыизмерительные.Часть2.
Дополнительные требования к трансформаторам тока
Изготовитель
PFIFFNER Instrument Transformers Ltd, Швейцария
Адрес: Lindenplatz 17, CH-5042, Hirschthal
Телефон (факс): +41 62 739 28 28
Web-cайт: http://www.pfiffner-group.com
E-mail:
sales@pmw.ch
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.
Телефон: + 7 (495) 481-33-80
E-mail:
info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
