Номер госреестра:
79646-20
Наименование СИ:
Установки измерительные
Обозначение типа:
К2С-62А
Производитель:
Закрытое акционерное общество Научно-производственный центр "Измерительные комплексы и системы" (ЗАО НПЦ "ИКС"), г. Мытищи, Московская обл
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 16
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1868
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные К2С-62А
Назначение средства измерений
Установки измерительные К2С-62А (далее по тексту ‒ установки) предназначены для
воспроизведения напряжения постоянного тока положительной и отрицательной полярности,
импульсного напряжения прямоугольной и треугольной форм положительной и отрицательной
полярности, гармонического (синусоидального) напряжения, для измерений напряжения посто-
янного тока, амплитудных значений импульсного напряжения, электрического сопротивления и
электрической ёмкости, что необходимо при определении характеристик осциллографов с поло-
сой пропускания до 2000 МГц.
Описание средства измерений
Принцип действия установки основан на синтезе испытательных сигналов с помощью вы-
сокоточных цифро-аналоговых преобразователей, высокостабильных источников напряжения
постоянного тока, термостатированного кварцевого опорного генератора.
Конструктивно установка состоит из базового блока, обеспечивающего формирование ис-
пытательных сигналов, и системного блока (ПЭВМ), обеспечивающего управление режимами
работы базового блока, индикацию измерительной информации, а также ее математическую об-
работку в соответствии с используемым программным обеспечением.
Дистанционное управление работой установки и передача информации осуществляется
через стандартный последовательный порт, поддерживающий режим USB 2.0. Результаты изме-
рений выводятся на экран монитора ПЭВМ.
Установка имеет следующие режимы работы:
режим калибратора «КY» ‒ установка является источником нормированного напряжения
постоянного тока или импульсного напряжения типа «меандр» с нормированной амплитудой для
калибровки коэффициентов отклонения осциллографов и определения погрешности при измере-
нии ими напряжения;
режим калибратора «КХ» ‒ установка является источником импульсных периодических
сигналов с нормированным периодом для калибровки длительности развёрток осциллографов и
определения погрешности осциллографов при измерении ими временных интервалов;
режим калибратора «КАЧХ» ‒ установка является источником гармонических сигналов с
нормированными амплитудой и частотой для проверки АЧХ тракта вертикального отклонения
осциллографов;
режим генератора сигналов произвольной формы «ГСПФ» ‒ установка является источни-
ком электрических сигналов, форма которых задаётся оператором, режим используется при про-
верке тракта синхронизации осциллографа;
режим калибратора переходной характеристики «КПХ» ‒ установка является источником
прямоугольных импульсов напряжения с нормированными формой и длительностью фронта для
проверки переходных характеристик осциллографов;
режим мультиметра ‒ установка работает в качестве:
‒ вольтметра (используется для измерений напряжения постоянного тока или мгновенного
значения импульсного напряжения при проверке параметров встроенного калибратора осцилло-
графа);
2
1 ‒ место нанесения знака утверждения типа;
2 ‒ место пломбировки ОТК;
3 ‒ место нанесения знака поверки;
4 ‒ место пломбировки ВП

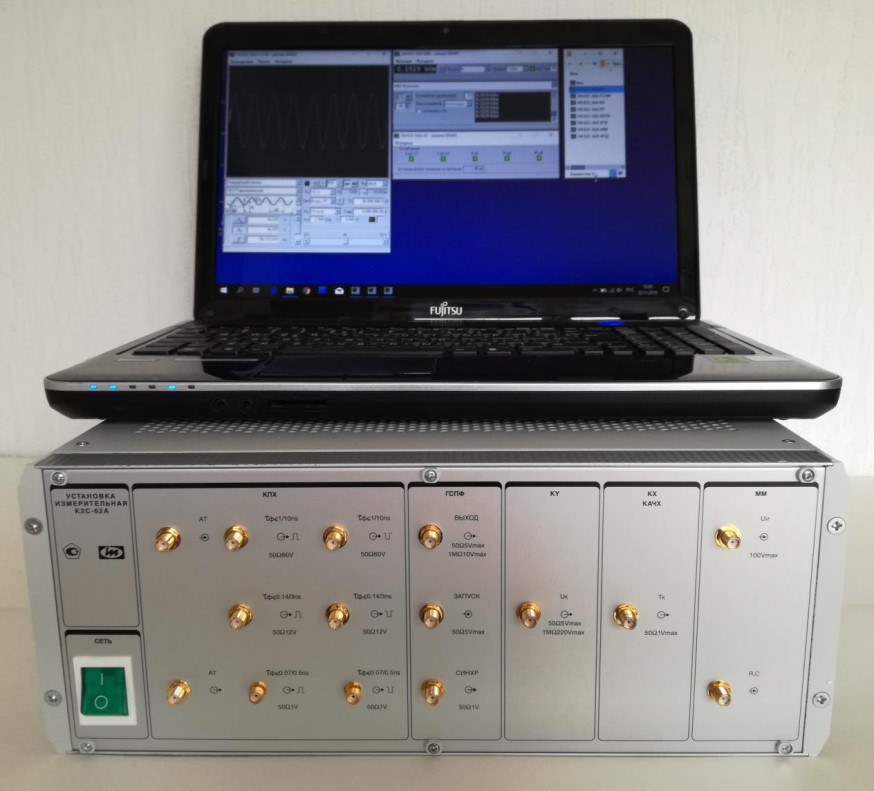

Рисунок 1 ‒ Общий вид установки, схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака утверждения типа и знака поверки
‒ омметра (используется при проверке входного сопротивления осциллографа);
‒ измерителя электрической ёмкости (используется при проверке входной ёмкости осцил-
лографа).
Поустойчивостикклиматическимвоздействиямустановкисоответствуют
ГОСТ РВ 20.39.304-98, группа 1.1, исполнение УХЛ с диапазоном рабочих температур от 5 до
40° С.
Поустойчивостикмеханическимвоздействиямустановкисоответствуют
ГОСТ РВ 20.39.304-98, группа 1.3.
Общий вид установки, схема пломбировки от несанкционированного доступа, обозначе-
ние мест нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
1
23
4
3
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) установки представля-
ет собой программные модули «INIT.exe», «AT.exe», «GSPF.exe», «KY.exe», «KX.exe»,
«KACH.exe», «KPH.exe», «MM.exe».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
наименование ПО
Таблица 1 ‒ Идентификационные данные ПО
Идентификационные дан-Значение для программного модуля
ные (признаки)«INIT.exe»«AT.exe»«GSPF.exe»«KY.exe»
Идентификационное
INIT.exe AT.exe GSPF.exe KY.exe
4536.0.0.0
Номер версии (идентифи-
кационный номер) ПО
Цифровой идентификатор6a11f08d320df1ccfa510496be 5304fa1bc4e1172a67776fc21
ПО (контрольная сумма 77464e4707cbfbd6bb970d4cfa5475702ad9679311e9f7000
исполняемого кода) a70968 f03233 2b6d3a7 8adf1121
Алгоритм вычисления
контрольной суммы ис-MD5
полняемого кода
4536.0.0.0
MD5
Значение для программного модуля
«KX.exe»«KACH.exe»«KPH.exe»«MM.exe»
KX.exeKACH.exeKPH.exeMM.exe
eb4e83a04243 1cf43153662b b63ede27df13 c7be2a3d07c4
1db3c7df2f7f1 0eb5de25ea5a 7b155d230325 e001d435f6a0f
b2681f7 bb17f0ca 3f41c4ed 7c3b1ff
Продолжение таблицы 1
Идентификационные дан-
ные (признаки)
Идентификационное
наименование ПО
Номер версии (идентифи-
кационный номер) ПО
Цифровой идентификатор
ПО (контрольная сумма
исполняемого кода)
Алгоритм вычисления
контрольной суммы ис-
полняемого кода
Метрологически значимая часть ПО установки и измеренные данные достаточно защи-
щены с помощью специальных средств защиты от непреднамеренных и преднамеренных изме-
нений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Режим «КY»
от 2·10
-5
до 200
Диапазон установки напряжения постоянного тока положитель-
ной и отрицательной полярности, В:
‒ на нагрузке (1
0,05) МОм
‒ на нагрузке (50
1) Ом
от 2·10
-5
до 5
4
Продолжение таблицы 2
Наименование характеристики
Значение
Диапазон установки амплитуды импульсного напряжения прямо-
угольной формы со скважностью 2 (меандр) положительной и от-
рицательной полярности, В:
‒ на нагрузке (1
0,05) МОм
‒ на нагрузке (50
1) Ом
Пределы допускаемой основной абсолютной погрешности уста-
новки напряжения, В
от 2·10
-5
до 200
от 2·10
-5
до 5
(1,5·10
-3
·U
к
+ 1,5·10
-6
В),
где U
к
‒ установленное значение
напряжения, В
Пределы допускаемой абсолютной погрешности установки
напряжения в рабочих условиях эксплуатации, В
(2,0·10
-3
·U
к
+ 2,0·10
-6
В),
где U
к
‒ установленное значение
напряжения, В
10
Девиация установки напряжения, %
Частота повторения импульсов, Гц
Пределы допускаемой абсолютной погрешности установки часто-
ты повторения импульсов, Гц
10; 100; 1000; 10000
1·10
-5
·F,
где F ‒ установленное значение
частоты повторения импульсов,
Гц
Длительность фронта τ
ф
и длительность среза импульса τ
ср
, мкс,
не более
2
Выброс и неравномерность на вершине импульса на участке дли-
тельностью до 5·τ
ф
, выброс и неравномерность на основании им-
пульса на участке длительностью 5·τ
ср
, %, не более
1
0,3
Неравномерность вершины и основания импульса, %, не более
Режим «КX»
Диапазон установки периода повторения сигналов калибровки, с
Девиация установки периода повторения сигналов калибровки, %
Пределы допускаемой абсолютной погрешности установки пе-
риода повторения сигналов
калибровки, с
от 5
10
-10
до 5
10
1
.
10
-5
·Т,
где T ‒ установленное значение
периода повторения сигналов
калибровки, с
Амплитуда сигналов калибровки ‒ импульсов треугольной фор-
мы положительной полярности, В
1,0 ± 0,2
Размах сигналов калибровки ‒ гармонических сигналов синусо-
идальной формы ‒ на согласованной нагрузке (50 ± 1) Ом, В
Режим «КАЧX»
Диапазон установки частоты выходных гармонических сигналов,
Гц
от 0,1 до 2·10
9
Пределы допускаемой абсолютной погрешности установки ча-
стоты выходных гармонических сигналов, Гц
1·10
-5
·F,
где F ‒ установленное значение
частоты выходных гармониче-
ских сигналов, Гц
Диапазон установки амплитуды выходных гармонических сиг-
налов на нагрузке (50
1) Ом, В
от 0,1 до 1
5
Продолжение таблицы 2
Наименование характеристики
Значение
Калиброванные значения амплитуды U
кал
выходных гармониче-
ских сигналов на нагрузке (50
1) Ом, В
0,1·n,
где n ‒ целое число от 1 до 10
Пределы допускаемой абсолютной погрешности установки ка-
либрованных значений амплитуды выходных гармонических
сигналов напряжения на частотах 0,5; 50 МГц, мВ
± (0,05·U
кал
+ 3 мВ),
где U
кал
‒ установленное значение
амплитуды, мВ
Неравномерность АЧХ в диапазоне частот от 0,1 Гц до 50 МГц
относительно амплитуды на частоте 0,5 МГц и в диапазоне ча-
стот от 50 МГц до 2000 МГц относительно амплитуды на частоте
50 МГц, %, не более
7
Режим «ГСПФ»
Режим формирования выходных сигналов
стандартные сигналы;
сигналы, определяемые
аналитическим выражени-
ем;
сигналы, определяемые
графически;
комбинированный
Форма стандартных выходных сигналов
прямоугольные;
трапецеидальные;
экспоненциальные;
пилообразные;
треугольные;
гармонические;
колоколообразные;
напряжение постоянного
тока
от 10
-8
до 10
-2
от 4 до 131071
Период дискретизации Т
д
, с
Объём памяти, отсчёты
Диапазон установки уровня напряжения положительной и отри-
цательной полярности, В:
‒ на нагрузке 50 Ом
‒ на нагрузке более 10 кОм
Пределы допускаемой абсолютной погрешности установки
уровня напряжения, мВ
от 0,01 до 5
от 0,02 до 10
± (0,01·U + 1 мВ),
где U – установленное значение
уровня напряжения, мВ
Диапазон установки амплитуды импульсного напряжения прямо-
угольной формы, В:
‒ на нагрузке 50 Ом
от 0,01 до 5
‒ на нагрузке более 10 кОм
от 0,02 до 10
6
Значение
Продолжение таблицы 2
Наименование характеристики
Характеристики формируемых стандартных выходных сигналов
прямоугольной формы на согласованной нагрузке (50 ± 1) Ом:
‒ диапазон установки частоты повторения, Гц
‒ пределы допускаемой абсолютной погрешности установки
частоты повторения, Гц
от 0 (однократно) до 5
10
7
1·10
-5
·F,
где F ‒ установленное значение
частоты повторения, Гц
‒ диапазон установки длительности импульса, с
‒ пределы допускаемой абсолютной погрешности установки дли-
тельности импульса, с
от 10
-8
до 1000
± (1·10
-5
τ
и
+ T
Д
),
где τ
и
‒ установленное значение
длительности импульса, с;
T
Д
‒ установленное значение пе-
риода дискретизации (от 10
-8
до
10
-2
с), с
‒ длительность фронта (среза) импульса, нс, не более
‒ выброс на вершине импульса и на основании в паузе между им-
пульсами, %, не более
5
1
± 0,5
‒ неравномерность вершины импульса, %, не более
Режим «КПХ»
Полярность выходных испытательных импульсов
положительная,
отрицательная
согласно таблице 3
Параметры выходного испытательного импульса:
‒ длительность фронта
ф
;
‒ амплитуда при нулевой девиации;
‒ выброс и неравномерность вершины ΔА
в
импульса на участке
длительностью не более 3 нс на вершине импульса;
‒ неравномерность вершины ΔА
у
импульса на участке установле-
ния длительностью 5·
ф
;
‒ неравномерность вершины ΔА
н
импульса на участке до 90 %
длительности импульса
Период следования выходных испытательных импульсов
согласно таблице 4
Длительность выходного испытательного импульса
Амплитуда выходного испытательного импульса при подклю-согласно таблице 5
чённом программируемом аттенюаторе в калиброванных точках
U
КИ
Пределы допускаемой абсолютной погрешности установки ам-
0,1·U
КИ
,
плитуды U
КИ
выходного испытательного импульса при подклю-
где U
КИ
‒ установленное значе-
чённом программируемом аттенюаторе в калиброванных точках,
ние амплитуды выходного испы-
В
тательного импульса, В
7
Продолжение таблицы 2
Значение
Наименование характеристики
Режим «ММ»
Диапазон измерений напряжения постоянного тока, В
от0,01 до 100
Пределы допускаемой основной абсолютной погрешности изме-
рений напряжения постоянного тока, В
(0,001·U
=
+ 0,0001 В),
где U
=
‒ измеренное значение
напряжения постоянного тока, В
Пределы допускаемой дополнительной абсолютной погрешности
измерений напряжения постоянного тока в диапазоне рабочих
температур от 5 до 40
о
С, В
(0,0005·U
=
+ 0,00005 В),
где U
=
‒ измеренное значение
напряжения постоянного тока, В
Диапазон измерений электрического сопротивления, Ом
Пределы допускаемой основной относительной погрешности
измерений электрического сопротивления, %
от 1 до 10
7
0,3
Пределы допускаемой дополнительной относительной погреш-
trial измерений электрического сопротивления в диапазоне ра-
бочих температур от 5 до 40
о
С, %
0,15
Диапазон измерений амплитудных значений импульсного
напряжения положительной и отрицательной полярности со
скважностью 2, с частотой следования от 100 до 5000 Гц,В
от0,01 до 50
Пределы допускаемой основной абсолютной погрешности изме-
рений амплитудных значений импульсного напряжения, В
(0,001·U
А
+ 0,0001 В),
где U
А
– измеренное амплитудное
значение импульсного напряже-
ния, В
Пределы допускаемой дополнительной абсолютной погрешности
(0,0005·U
А
+ 0,00005 В),
измерений амплитудных значений импульсного напряжения в
где U
А
– измеренное амплитудное
диапазоне рабочих температур от 5 до 40
о
С, В
значение импульсного напряже-
ния, В
Диапазон измерений электрической ёмкости, пФ
от 5 до 50
Пределы допускаемой основной абсолютной погрешности изме-
рений электрической ёмкости, пФ
(0,05·С + 1 пФ),
где C – измеренное значение ём-
кости, пФ
Пределы допускаемой дополнительной абсолютной погрешности
измерений электрической ёмкости в диапазоне рабочих темпера-
тур от 5 до 40
о
С, пФ
(0,025·С + 0,5 пФ),
где C – измеренное значение ём-
кости, пФ
8
Таблица 3 ‒ Параметры выходного испытательного импульса в режиме «КПХ»
Длительность
Обозначениефронта при
выходногоуровне напря-
испытательного им- жения от 0,1
пульса, установлен- до 0,9 ампли-
ноетудного зна-
на панели управления чения
«УИ К2С-62А КПХ» τ
ф
, нс,
не более
Выброс и не-
равномерность
вершины им-
пульса ΔА
в
на
участке дли-
тельностью не
более 3 нс на
вершине им-
пульса, %, не
более
Неравномер- Неравномер-
ность верши-
ность вер-
н
ы
Δ
А
у
на
шины ΔА
н
, на
уча
с
т
ке у
ста
-
участке до Амплитуда
новления90 % дли-A, В
длительно- тельности
стью 5·
ф
, %,
импул
ь
с
а
%
,
не более не более
«
ф
< 0,14 ns, 12 V,
0,143± 2
± 112,00 ± 0,18
12± 1
± 160,0 ± 0,9
32± 1
± 0,712,00 ± 0,18
102± 1
± 0,760,0 ± 0,9
пол., вых КПХ»
«
ф
< 0,14 ns, 12 V,
отр., вых КПХ»
«
ф
< 1 ns, 60 V, пол.,
вых КПХ»
«
ф
< 1 ns, 60 V, отр.,
вых КПХ»
«
ф
< 3 ns, 12 V, пол.,
вых КПХ»
«
ф
< 3 ns, 12 V, отр.,
вых КПХ»
«
ф
<10 ns, 60 V, пол.,
вых КПХ»
«
ф
<10 ns, 60 V, отр.,
вых КПХ»
«
ф
< 0,07 ns, 3 V,
пол., вых КПХ»
0,07
(при уровне
напряжения от
0,2 до 0,8 ам-
плитудного
значения)
5± 3± 23,0 ± 0,1
«
ф
< 0,07 ns, 3 V,
отр., вых КПХ»
9
Таблица 4 ‒ Период следования и длительность испытательного импульса
Период следования, мс
0,0100000 ± 0,0000001
0,100000 ± 0,000001
1,00000 ± 0,00001
10,00000 ± 0,0001
100,000 ± 0,001
Длительность импульса, мкс
0,10 ± 0,01
0,10 ± 0,01
1,0 ± 0,1
0,10 ± 0,01
1,0 ± 0,1
10 ± 1
1,0 ± 0,1
10 ± 1
1,0 ± 0,1
10 ± 1
Амплитуда выходного испытательного импульса
U
КИ
, В
0,03; 0,06; 0,12; 0,3; 0,6; 1,2; 3; 6; 12; 30; 60
0,012; 0,03; 0,06; 0,12; 0,3; 0,6; 1,2; 3; 6; 12
Таблица 5 ‒ Амплитуда U
КИ
выходного испытательного импульса в калиброванных точках
при подключённом на панели управления «УИ К2С-62А АТ» программируемом аттенюаторе
Вид выходного испытательного импульса,
установленный на панели управления
«УИ К2С-62А КПХ»
«
ф
<10 ns, 60 V, пол., вых АТ»
«
ф
<10 ns, 60 V, отр., вых АТ»
«
ф
<1 ns, 60 V, пол., вых АТ»
«
ф
<1 ns, 60 V, отр., вых АТ»
«
ф
< 0,14 ns, 12 V, пол., вых АТ»
«
ф
< 0,14 ns, 12 V, отр., вых АТ»
«
ф
< 3 ns, 12 V, пол., вых АТ»
«
ф
< 3 ns, 12 V, отр., вых АТ»
Таблица 6 – Основные технические характеристики
Наименование характеристики
Время установления рабочего режима, мин, не
более
Значение
15
Время непрерывной работы, ч, не менее
16
Напряжение питания от сети переменного тока
частотой 50 или 400 Гц, В
от 90 до 260
Потребляемая мощность, В·А, не более
120
Габаритныеразмерыбазовогоблока360 × 345 × 150
(длина × ширина × высота), мм, не более
Масса базового блока установки, кг, не более9
Средняя наработка на отказ, ч, не менее 10000
10
Значение
Продолжение таблицы 6
Наименование характеристики
Рабочие условия эксплуатации:
температура окружающей среды,
о
С
относительная влажность воздуха при темпера-
туре 25
о
С, %, не более
от +5 до +40
98
прочность к воздействию механических факто-
ров
группа 1.3 ГОСТ РВ 20.39.304-98 без тре-
бований к воздействию акустического шу-
ма и к работе на ходу (прочность в выклю-
ченном состоянии при транспортировании
в составе объекта при воздействии механи-
ческих ударов многократного действия с
пиковым ускорением 98 м/с
2
(10 g) и сину-
соидальной вибрации в диапазоне частот от
1 до 200 Гц при амплитуде ускорения
19,6 м/с
2
(2 g))
Нормальные условия применения:
температура окружающей среды,
о
С
относительная влажность воздуха, %
атмосферное давление, кПа (мм рт.ст.)
20
5
от 30 до 80
от 84 до 106 (от 630 до 795)
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на пе-
реднюю панель установки в виде наклейки.
Комплектность средства измерений
КоличествоПримечание
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 7 ‒ Комплектность средства измерений
НаименованиеОбозначение
Установка измерительная К2С-62А.ИРВМ.411419.008
Блок базовый
Установка измерительная К2С-62А.‒
Блок системный
Блок питания системного блока‒
Комплект ЗИП и принадлежностей‒
Компакт-диск с программным‒
обеспечением
Установка измерительная К2С-62А.‒
Методика поверки
Установка измерительная К2С-62А.‒
Руководство по эксплуатации
Установка измерительная К2С-62А.‒
Формуляр
1 экз.
Поверка
осуществляется по документу МП 79646-20 «ГСИ. Инструкция. Установки измерительные
К2С-62А. Методика поверки», утверждённому ФГБУ «ГНМЦ» Минобороны России 29.05.2020.
Основные средства поверки:
‒ установка измерительная К2-76 (регистрационный номер в Федеральном информаци-
онном фонде (рег. №) 24151-02;
‒ установка измерительная РК2-01А (рег. № 33720-07);
‒ мультиметр цифровой 34401A (рег. № 54848-13);
‒ калибратор универсальный Н4-6 (рег. № 16690-97);
11
‒катушкаэлектрическогосопротивленияР3211 Ом,классточности0,02
(рег. № 1162-58);
‒ мера электрической ёмкости Р597/2 10 пФ, класс точности 0,05 (рег. № 2684-70).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик установки с требуемой точностью.
Знак поверки наносится на корпус базового блока установки методом наклейки и в сви-
детельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам из-
мерительным К2С-62А
ГОСТ РВ 20.39.304-98
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств
измерений импульсного электрического напряжения»
ИРВМ.411419.008 ТУ Установка измерительная К2С-62А. Технические условия
Изготовитель
Закрытое акционерное общество Научно-производственный центр «Измерительные ком-
плексы и системы» (ЗАО НПЦ «ИКС»)
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова 2А
Телефон /факс: + 7 (495) 581-31-25
E-mail: ikis2005@yandex.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологиче-
ский центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21729-01 | Преобразователи силы арматурные измерительные струнные термостойкие модернизированные | ПСАС-ТМ-40* | ООО "ПМК "Стромир", г.Москва | Первичная поверка | Перейти |
| 44487-10 | Системы измерительные для автоматизированного контроля параметров тепловоза | АСК-ВИС-2ВК | ООО "ТехноВИС", г.С.-Петербург | 1 год | Перейти |
| 48744-11 | Ротаметры | ЭМИС-МЕТА 210/210-Р, ЭМИС-МЕТА 215 | ЗАО "Электронные и механические измерительные системы", г.Челябинск | 5 лет | Перейти |
| 51646-12 | Комплексы автоматизированные измерительные электронных систем управления | АИК ЭСУ | ОАО "Уфимское НПП "Молния", г.Уфа | 1 год | Перейти |
| 19850-04 | Преобразователи первичные измерительные объемной доли воды в нефти | ПИП-ВСН | ЗАО "ПИК и Ко", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
