Система автоматизированная информационно-измерительная АИИС-37-15 , ГРСИ 79645-20
Номер госреестра:
79645-20
Наименование СИ:
Система автоматизированная информационно-измерительная АИИС-37-15
Обозначение типа:
Производитель:
Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ), Ярославская обл., г. Рыбинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
01
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1868
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная АИИС-37-15
Назначение средства измерений
Системаавтоматизированнаяинформационно-измерительнаяАИИС-37-15
(далее по тексту – ИС) предназначена для измерений и контроля параметров компрессоров,
узлов авиационных двигателей и стендовых систем: виброскорости, давления газа (воздуха) и
жидкостей, массового расхода топлива, напряжения и силы постоянного тока, относительной
влажности воздуха, силы от тяги двигателей, температуры, частоты вращения.
Описание средства измерений
Принцип действия ИС основан на преобразовании измеряемых параметров датчиками
в соответствующие электрические сигналы, последующем аналого-цифровом преобразовании
электрическихсигналоввцифровойкодипередачеизмерительнойинформации
в персональный компьютер для дальнейшей визуализации, оценки и хранения.
ипредставляетсобойинформационно-
управлением и распределенной функцией
ИСимеетмодульнуюконструкцию
измерительную систему с централизованным
измерений.
ИС состоит из восьми модулей, включающих в себя соответствующие измерительные
каналы (ИК):
- модуль измерений динамических параметров (МИДП);
- модуль измерений выходных электрических сигналов датчиков двигателей и каналов
телеметрии (МИВС);
- модуль измерений температуры (МИТ);
- модуль измерений параметров окружающей среды (МИПОС);
- модуль измерений давления (МИД);
- модуль измерений массового расхода топлива (МИРТ);
- модуль измерений силы от тяги двигателя (МИС);
- модуль измерений частоты вращения ротора (МИЧВР).
Часть ИК не содержит датчиков (первичных преобразователей), которые поставляются в
составе испытываемого изделия и подсоединяются к ИС только на период испытаний (МИВС и
МИЧВР).
ИК МИДП состоит из следующих элементов:
- вибропреобразователь АВС136 (рег. №10533-86);
- модульМC-201+МР-07комплексаизмерительно-вычислительногоMIC-036R
(рег. №20859-09);
- персональный компьютер.
ИК МИВС состоят из следующих элементов:
- шунты измерительные стационарные 75ШИП (рег. №64608-16);
- модули MC-227С2, MC-227K1, MC-227U1, MC-227U2 комплекса измерительно-
вычислительного MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИТ состоят из следующих элементов:
- термометры сопротивления ТСП 9203 (рег. №14238-94);
- термометр сопротивления платиновый П по ГОСТ 6651-2009;
2
- термопары с НСХ ТХА(К), ТХК(L) по ГОСТ Р 8.585-2001;
- модульMC-227R3комплексаизмерительно-вычислительногоMIC-036R
(рег. №20859-09);
- комплекс измерительный магистрально-модульный MIC-140/96 (рег. №46517-11);
- персональный компьютер.
ИК МИПОС состоят из следующих элементов:
- преобразователиизмерительныетемпературыивлажностиИПТВ-206/М3-03
(рег. №16447-08);
- преобразователь влажности Rotronic HF5 (рег. № 64197-16);
- барометр рабочий сетевой БРС-1М (рег. №16006-97);
- преобразователи давления измерительные RPT 410 (рег. №40258-08);
- модулиМС-227С2, МС-451+МЕ-401 комплексаизмерительно-вычислительного
MIC-036R (рег. №20859-09);
- персональный компьютер.
ИК МИД состоят из следующих элементов:
- датчики давления Метран-150 (рег. №32854-09);
- преобразователи давления измерительные ЭЛЕМЕР-АИР-30М (рег. №67954-17);
- преобразователи давления измерительные ЭЛЕМЕР-АИР-20/М2 (рег. №63044-16);
- датчики давления Метран-55 (рег. №18375-08);
- преобразователи давления измерительные DMP 331, DMP 333 (рег. №56795-14);
- модульМС-227С2комплексаизмерительно-вычислительногоMIC-036R
(рег. №20859-09);
- персональный компьютер.
ИК МИРТ состоит из следующих элементов:
- расходомер массовый Promass 83F (рег. №15201-07);
- модульМС-227С2комплексаизмерительно-вычислительногоMIC-036R
(рег. №20859-09);
- персональный компьютер.
ИК МИС состоят из следующих элементов:
- датчик силоизмерительный тензорезисторный С2 (рег. №19759-05);
- преобразователь весоизмерительный ТВ-003/05Д (рег. №37794-08);
- динамометрическаяплатформа,установленнаянаупругихлентахсжатия,
работающих при незапущенном двигателе на сжатие;
- стендовое градуировочное устройство;
- модульМС-227С2комплексаизмерительно-вычислительногоMIC-036R
(рег. №20859-09);
- персональный компьютер.
ИК МИЧВР состоит из следующих элементов:
- модульМС-451+МЕ-401комплексаизмерительно-вычислительногоMIC-036R
(рег. №20859-09);
- персональный компьютер.
Полный перечень и состав ИК ИС представлен в таблице 2.

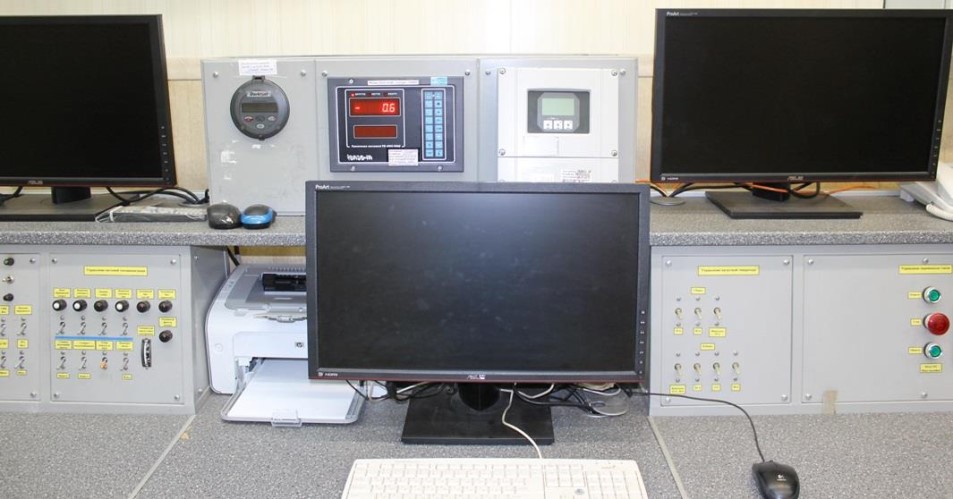

Общий вид автоматизированного рабочего места оператора, место нанесения знака
утверждения типа представлены на рисунке 1.

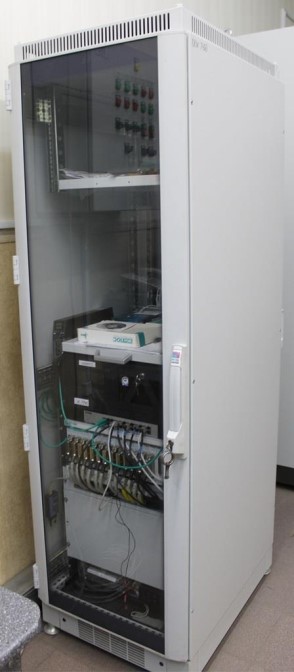

Общий вид приборной стойки представлен на рисунке 2.
Защита от несанкционированного доступа к компонентам ИС обеспечивается:

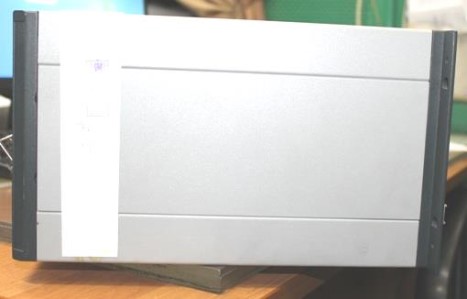

- пломбировкой MIC-036R (схема пломбировки представлена на рисунке 3);

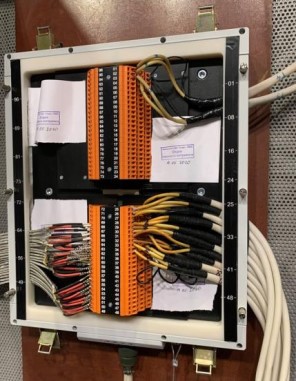

- пломбировкой MIC-140/96 (схема пломбировки представлена на рисунке 4).
3
Рисунок 1 – Общий вид автоматизированного рабочего места оператора
Рисунок 2 – Общий вид приборной стойки
Место нанесения знака утверждения типа в виде наклейки
4
Рисунок 3 – Схема пломбировки
от несанкционированного доступа MIC-036R
Рисунок 4 – Схема пломбировки
от несанкционированного доступа MIC-140/96
Программное обеспечение
Программное обеспечение ИС состоит из общего и функционального программного
обеспечения (далее по тексту – ПО).
Общее ПО представлено операционной системой Windows 10 «Корпоративная»
(64-разрядная).
ФункциональноеПОпредставленопрограммойуправлениякомплексамиMIC
«Recorder», которая обеспечивает выполнение следующих функций:
- сбор и обработка данных результатов измерений параметров компрессоров;
- сбор и обработка данных состояния технологических устройств;
- визуализация и оценка полученной измерительной информации;
- мониторинг управления испытанием;
- технологическая блокировка и защита;
- логическое управление;
- хранение результатов измерений.
МетрологическизначимойчастьюфункциональногоПО«Recorder»является
метрологический модуль scales.dll.
Влияние ПО учтено при нормировании метрологических характеристик ИС.
Уровеньзащитыпрограммногообеспеченияиизмерительнойинформации
в соответствии с Р 50.2.077-2014 – «средний».
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
scales.dll
не ниже 1.0.0.8
24CBC163*
CRC32
Примечание – В случае обновления операционной системы или версии функционального ПО,
цифровой идентификатор уточняется, действительное значение записывается в формуляр.
5
Метрологические и технические характеристики
Наименование измеряемого
параметра
Диапазон
измерений
Диапазон
показаний
ПП, МХ
Модуль MIC, МХ
Вибрация двигателя
от 0,01 до 50
мм/с
от 0,01 до 50
мм/с
δ:
±12,0 %
δ:
±2,0 %
Выходное напряжение датчика
частоты вращения
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Выходное напряжение датчика
давления воздуха за КВД
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Напряжение управляющего
сигнала
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Выходное напряжение датчика
импульсов
от 0 до 6,5
В
от 0 до 100
%
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Таблица 2 – Метрологические характеристики и состав ИК
№
Состав ИК
ИК
Границы интервала
погрешности
измерений
при доверительной
вероятности
P = 0,95
4
5
6
основ-
ной
7
дополни-
тельной
8
12
АВС136:
1от 0 до 50 мм/с;
δ: ±10 %
3
MC-201+MP-07:
2—
3—
4—
5—
6—
Выходное напряжение канала
телеметрии температуры
выходящих газов
Выходное напряжение канала
телеметрии положения
дозатора
Выходное напряжение канала
телеметрии температуры
воздуха за КНД
7—
8—
δ: ±2,0 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
6
от 0 до 6,5
В
от 0 до 6,5
В
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Выходное напряжение
положения иглы дозатора
от 0 до 10
В
от 0 до 10
В
γ(ВПИ):
±0,10 %
γ(ВПИ):
±0,15 %
Напряжение управляющего
сигнала
от 0 до 10
В
от 0 до 10
В
γ(ВПИ):
±0,10 %
γ(ВПИ):
±0,15 %
Напряжение сигналов 1
группы
от 0 до 6,5
В
от 0 до 6,5
В
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Напряжение сигналов 2
группы
от 0 до 6,5
В
от 0 до 6,5
В
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Выходное напряжение 1
канала телеметрии БВПР
от 0 до 10
В
от 0 до 10
В
γ(ВПИ):
±0,10 %
γ(ВПИ):
±0,15 %
Выходное напряжение 2
канала телеметрии БВПР
от 0 до 10
В
от 0 до 10
В
γ(ВПИ):
±0,10 %
γ(ВПИ):
±0,15 %
Напряжение БП стендовый
+6 В БВПР
от 0 до 6,5
В
от 0 до 6,5
В
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Напряжение 1
к БВПР +27 В
от 0 до 35
В
от 0 до 35
В
γ(ВПИ):
±0,25 %
γ(ВПИ):
±0,30 %
Напряжение 2
к БВПР +27В
от 0 до 35
В
от 0 до 35
В
γ(ВПИ):
±0,25 %
γ(ВПИ):
±0,30 %
Напряжение
«Генератор Готов»1
от 0 до 30
В
от 0 до 30
В
γ(ВПИ):
±0,30 %
γ(ВПИ):
±0,35 %
Продолжение таблицы 2
5
6
7
8
4
Выходное напряжение
дискретных команд запуска
КРД
123
MC-227U1:
9-12—от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
13— от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
14—от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
15— от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
16—от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
17— от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
18—от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U1:
19— от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U2:
20—от 0 до 100 В;
γ(ДИ): ±0,08 %
MC-227U2:
21— от 0 до 100 В;
γ(ДИ): ±0,08 %
MC-227U2:
22—от 0 до 100 В;
γ(ДИ): ±0,08 %
7
Напряжение
«Генератор Готов»2
от 0 до 30
В
от 0 до 30
В
γ(ВПИ):
±0,30 %
γ(ВПИ):
±0,35 %
Температура воздуха на входе
КВД
от 0 до 6,5
В
от 200 до 500
К
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
Ток загрузки
1 канала БВПР-3
от 0 до 90
А
от 0 до 90
А
γ(ВПИ):
±0,70 %
γ(ВПИ):
±0,40 %
Ток возбуждения
от 0 до 15
А
от 0 до 15
А
γ(ВПИ):
±0,70 %
γ(ВПИ):
±0,40 %
Ток загрузки
2 канала БВПР-3
от 0 до 90
А
от 0 до 90
А
γ(ВПИ):
±0,70 %
γ(ВПИ):
±0,40 %
Расход,
положения дозатора
от 0 до 6,5
В
от 0 до 450
кг/ч
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
Давление
от 0 до 6,5
В
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,20 %
MC-227R3:
от 0 до 200 Ом;
γ(ДИ): ±0,08 %
Температура потока на входе
в РЛК №1
Δ:
±0,65 ºС
(±0,65 К)
Δ:
±0,50 ºС
(±0,50 К)
MC-227R3:
от 0 до 200 Ом;
γ(ДИ): ±0,08 %
Температура потока на входе
в РЛК №2
Δ:
±0,65 ºС
(±0,65 К)
Δ:
±0,50 ºС
(±0,50 К)
Продолжение таблицы 2
12
4
5
6
7
8
23—
24—
75ШМП:
25100 А/75 мВ;
γ(ВПИ): ±0,5 %
75ШМП:
26 20 А/75 мВ;
γ(ВПИ): ±0,5 %
75ШМП:
27100 А/75 мВ;
γ(ВПИ): ±0,5 %
28—
3
MC-227U2:
от 0 до 100 В;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227К1:
от -10 до +68 мВ;
γ(ДИ): ±0,08 %
MC-227К1:
от -10 до +68 мВ;
γ(ДИ): ±0,08 %
MC-227К1:
от -10 до +68 мВ;
γ(ДИ): ±0,08 %
MC-227U1:
от 0 до 10 В;
γ(ДИ): ±0,08 %
29—
ТСП 9203:
30от -50 до +150 °С;
100П; КД А
ТСП 9203:
31от -50 до +150 °С;
100П; КД А
от -50
до +50 °С
(от 223
до 323 К)
от -50
до +50 °С
(от 223
до 323 К)
от 0 до 1,8
МПа
(от 0 до 18
кгс/см²)
от -50
до +50 °С
(от 223
до 323 К)
от -50
до +50 °С
(от 223
до 323 К)
8
32
ТСП 9203:
от -50 до +150 °С;
100П; КД А
MC-227R3:
от 0 до 200 Ом;
γ(ДИ): ±0,08 %
Температура потока на входе
в РЛК №3
Δ:
±0,65 ºС
(±0,65 К)
Δ:
±0,50 ºС
(±0,50 К)
33
ТСП 9203:
от -50 до +150 °С;
100П; КД А
MC-227R3:
от 0 до 200 Ом;
γ(ДИ): ±0,08 %
Температура потока на входе
в РЛК №4
Δ:
±0,65 ºС
(±0,65 К)
Δ:
±0,50 ºС
(±0,50 К)
34
Температура топлива
от -50
до +100 °С
от -50
до +100 °С
Δ:
±0,75 ºС
Δ:
±0,50 ºС
35
Атмосферное давление
(кабина)
от 96 до 105
кПа
от 96 до 105
кПа
Δ:
±125 Па
Δ:
±5 Па
36
Атмосферное давление (бокс)
от 96 до 105
кПа
от 96 до 105
кПа
Δ:
±125 Па
Δ:
±5 Па
37
—
Атмосферное давление
расчетное
от 600 до 1000
гПа
от 600 до 1000
гПа
Δ:
±33 Па
—
38
Метран-150CD0:
от 0 до 100 Па;
γ(ДИ): ±0,5 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Перепад давлений между
полным давлением на входе
в РЛК и атмосферным
γ(ВПИ):
±0,65 %
γ(ВПИ):
±0,90 %
39-
41
Метран-150CD2:
от 0 до 16 кПа;
γ(ДИ): ±0,075 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Перепад давлений между
атмосферным и статическим
в мерном сечении РЛК
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,45 %
42
Метран-150CD0:
от 0 до 0,63 кПа;
γ(ДИ): ±0,5 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
γ(ВПИ):
±0,65 %
γ(ВПИ):
±0,35 %
Продолжение таблицы 2
1
2
3
4
7
8
5
от -50
до +50 °С
(от 223
до 323 К)
от -50
до +50 °С
(от 223
до 323 К)
6
от -50
до +50 °С
(от 223
до 323 К)
от -50
до +50 °С
(от 223
до 323 К)
MC-227R3:
от 0 до 200 Ом;
γ(ДИ): ±0,08 %
MC-451+МЕ-401:
от 0,01 до 5000 Гц;
δ: ±0,01 %
MC-451+МЕ-401:
от 0,01 до 5000 Гц;
δ: ±0,01 %
ТСП 9203:
от -50 до +150 °С;
100П; КД А
RPT-410F:
от 60 до 110 кПа;
Δ: ±100 Па
RPT-410F:
от 60 до 110 кПа;
Δ: ±100 Па
БРС-1М:
от 600 до 1100 гПа;
Δ: ±33 Па
Перепад давлений между
атмосферным и давлением
окружающей среды (в боксе,
в районе среза сопла)
от 0 до 100
Па
(от 0 до 10
кгс/м²)
от 2 до 15
кПа
(от 20 до 1500
кгс/м²)
от 0 до 630
Па
(от 0 до 63
кгс/м²)
от 0 до 100
Па
(от 0 до 10
кгс/м²)
от 2 до 15
кПа
(от 20 до 1500
кгс/м²)
от 0 до 630
Па
(от 0 до 63
кгс/м²)
9
43-
44
ЭЛЕМЕР-АИР-30М:
от 0 до 1 кПа
γ(ДИ): ±0,2 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Перепад статических давлений
вдоль мерной проставки
γ(ВПИ):
±0,30 %
γ(ВПИ):
±0,20 %
45-
47
ЭЛЕМЕР-АИР-20/М2:
от 0 до 40 кПа;
γ(ДИ): ±0,075 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Перепад между полным и
статическим давлением
в мерном сечении проставки
γ(ВПИ):
±0,20 %
γ(ВПИ):
±0,25 %
48
ЭЛЕМЕР-АИР-20/М2:
от 0 до 100 кПа;
γ(ДИ): ±0,075 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Статическое давление
в мерном сечении проставки
γ(ВПИ):
±0,25 %
γ(ВПИ):
±0,25 %
49
ЭЛЕМЕР-АИР-20/М2:
от 0 до 100 кПа;
γ(ДИ): ±0,075 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Полное давление в мерном
сечении проставки
γ(ВПИ):
±0,25 %
γ(ВПИ):
±0,25 %
50
Метран-150CG3:
от 0 до 250 кПа;
γ(ДИ): ±0,075 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление воздуха
за вентилятором
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,15 %
51
Метран-150CG4:
от 0 до 1,6 МПа;
γ(ДИ): ±0,075 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление воздуха за КВД
γ(ВПИ):
±0,15 %
γ(ВПИ):
±0,15 %
52
Метран-150CG3:
от -50 до +50 кПа;
γ(ДИ): ±0,20 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление в маслобаке
γ(ДИ):
±0,30 %
γ(ДИ):
±0,25 %
53
Метран-55-ДМП-331:
от 0 до 1,6 МПа;
γ(ДИ): ±0,35 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление масла на входе
γ(ВПИ):
±0,50 %
γ(ВПИ):
±0,50 %
Продолжение таблицы 2
1
2
3
4
7
8
5
от 0 до 1000
Па
(от 0 до 100
кгс/м²)
от 0 до 24,5
кПа
(от 0 до 2450
кгс/м²)
от 0 до 60
кПа
(от 0 до 0,6
кгс/см²)
от 0 до 60
кПа
(от 0 до 0,6
кгс/см²)
от 30 до 250
кПа
(от 0,3 до 2,5
кгс/см²)
от 400 до 1600
кПа
(от 4 до 16
кгс/см²)
от -50 до +50
кПа
(от -0,5 до +0,5
кгс/см²)
от 0 до 1600
кПа
(от 0 до 16
кгс/см²)
6
от 0 до 1000
Па
(от 0 до 100
кгс/м²)
от 0 до 24,5
кПа
(от 0 до 2450
кгс/м²)
от 0 до 60
кПа
(от 0 до 0,6
кгс/см²)
от 0 до 60
кПа
(от 0 до 0,6
кгс/см²)
от 30 до 250
кПа
(от 0,3 до 2,5
кгс/см²)
от 400 до 1600
кПа
(от 4 до 16
кгс/см²)
от -50 до +50
кПа
(от -0,5 до +0,5
кгс/см²)
от 0 до 1600
кПа
(от 0 до 16
кгс/см²)
10
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Избыточное давление воздуха
(газа) на входе в пусковое
сопло
γ(ВПИ):
±0,30 %
γ(ВПИ):
±0,30 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление воздуха на входе
в систему обдува маслобака
γ(ВПИ):
±0,35 %
γ(ВПИ):
±0,20 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Избыточное давление топлива
на входе в изделие
γ(ВПИ):
±0,35 %
γ(ВПИ):
±0,20 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление пускового топлива
γ(ВПИ):
±0,50 %
γ(ВПИ):
±0,50 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление топлива перед
форсункой
γ(ВПИ):
±0,35 %
γ(ВПИ):
±0,20 %
Расход топлива
от 0,02 до 450
кг/ч
от 0,02 до 450
кг/ч
γ(ВПИ):
±0,20 %
γ(ВПИ):
±0,15 %
60
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Сила тяги с наддувом
представлены в таблице 3
61
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Сила тяги без наддува
представлены в таблице 3
Продолжение таблицы 2
12
3
4
7
8
Метран-55-ДМП-333:
54от 0 до 16 МПа;
γ(ДИ): ±0,20 %
DMP 331
55от 0 до 1,0 МПа;
γ(ДИ): ±0,25 %
DMP 331
56от 0 до 1,0 МПа;
γ(ДИ): ±0,25 %
Метран-55-ДМП-331:
57от 0 до 1,0 МПа;
γ(ДИ): ±0,35 %
DMP 331
58от 0 до 2,0 МПа;
γ(ДИ): ±0,25 %
5
от 0 до 16
МПа
(от 0 до 160
кгс/см²)
от 0 до 1000
кПа
(от 0 до 10
кгс/см²)
от 0 до 1000
кПа
(от 0 до 10
кгс/см²)
от 0 до 1000
кПа
(от 0 до 10
кгс/см²)
от 0 до 2000
кПа
(от 0 до 20
кгс/см²)
6
от 0 до 16
МПа
(от 0 до 160
кгс/см²)
от 0 до 1000
кПа
(от 0 до 10
кгс/см²)
от 0 до 1000
кПа
(от 0 до 10
кгс/см²)
от 0 до 1000
кПа
(от 0 до 10
кгс/см²)
от 0 до 2000
кПа
(от 0 до 20
кгс/см²)
Promass 83 F
59от 0 до 450 кг/ч
δ: ±0,10 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
С2:
до 0,5 т; КТ 0,1
ТВ-003/05Д:
Δ: ± 0,40 мкВ/В
С2:
до 0,5 т; КТ 0,1
ТВ-003/05Д:
Δ: ± 0,40 мкВ/В
11
62-
81
ТХК(L):
от -40 до +350 °С;
КД 2
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
Температура воздуха на входе
двигателя
Δ:
±3,0 ºС
(±3,0 К)
Δ:
±0,2 ºС
(±0,2 К)
82
Температура Т5
от -40
до +1100 °С
от -40
до +1100 °С
Δ:
±9,0 ºС
Δ:
±0,2 ºС
83
Температура Т4
от -40
до +1100 °С
от -40
до +1100 °С
Δ:
±9,0 ºС
Δ:
±0,2 ºС
84
Температура воздуха обдува
маслоблока
от -50
до +250 °С
от -50
до +250 °С
Δ:
±3,0 ºС
Δ:
±0,2 ºС
85
Температура масла на входе
от -50
до +250 °С
от -50
до +250 °С
Δ:
±3,0 ºС
Δ:
±0,2 ºС
86
Температура масла на выходе
задней опоры
от +100
до +350 °С
от +100
до +350 °С
Δ:
±3,0 ºС
Δ:
±0,2 ºС
87
Температура масла фильтра
откачки
от +100
до +350 °С
от +100
до +350 °С
Δ:
±3,0 ºС
Δ:
±0,2 ºС
88
Температура масла корпуса
приводов
от +100
до +350 °С
от +100
до +350 °С
Δ:
±3,0 ºС
Δ:
±0,2 ºС
89
—
Частота вращения ротора КВД
от 100
до 53600 мин
-1
от 100
до 53600 мин
-1
δ:
±0,01 %
δ:
±0,01 %
90
Температура воздуха в боксе
от -50
до +100 °С
от -50
до +100 °С
Δ:
±3,0 ºС
Δ:
±0,2 ºС
Продолжение таблицы 2
1
2
3
4
7
8
5
от -20
до +100 °С
(от 253
до 373 К)
6
от -20
до +100 °С
(от 253
до 373 К)
ТХA(K):
от -40 до +1100 °С;
КД 2
ТХA(K):
от -40 до +1100 °С;
КД 2
ТХК(L):
от -50 до +250 °С;
КД 2
ТХК(L):
от -50 до +250 °С;
КД 2
ТХК(L):
от +100 до +350 °С;
КД 2
ТХК(L):
от +100 до +350 °С;
КД 2
ТХК(L):
от +100 до +350 °С;
КД 2
ТХК(L):
от -50 до +100 °С;
КД 2
MIC-140/96:
от -200 до +1372 °С;
Δ: ±0,5 °С
MIC-140/96:
от -200 до +1372 °С;
Δ: ±0,5 °С
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
MC-451+МЕ-401:
от 0,01 до 5000 Гц;
δ: ±0,01 %
MIC-140/96:
от -200 до +800 °С;
Δ: ±0,5 °С
12
Относительная влажность
в боксе
от 20
до 100 %
от 20
до 100 %
Δ:
±2,5 %
Δ:
±1,5 %
Температура с датчика
влажности в боксе
от -40
до +110 °С
от -40
до +110 °С
Δ:
±0,6 ºС
Δ:
±0,3 ºС
Относительная влажность
уличного воздуха
от 20
до 100 %
от 20
до 100 %
Δ:
±2,5 %
Δ:
±1,5 %
Температура с датчика
влажности уличного
от -40
до +110 °С
от -40
до +110 °С
Δ:
±0,6 ºС
Δ:
±0,3 ºС
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление в баллонах высокого
давления
γ(ВПИ):
±0,65
γ(ВПИ):
±0,30
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Давление баллонов
на Эквиваленте
γ(ВПИ):
±0,65
γ(ВПИ):
±0,30
97
98
Относительная влажность
в боксе
от 0
до 100 %
от 0
до 100 %
Δ:
±1,5 %
Δ:
±0,3 %
99
Температура с датчика
влажности в боксе
от -40
до +150 ºС
от -40
до +150 ºС
Δ:
±0,65 ºС
Δ:
±0,35 ºС
100-
101
—
от 0 до 20
мА
от 0 до 20
мА
γ(ВПИ):
±0,08
γ(ВПИ):
±0,10
Продолжение таблицы 2
4
5
6
7
8
12
ИПТВ-206/М3-03:
91от 0 до 100 %;
Δ: ±2 %
ИПТВ-206/М3-03:
92от -40 до +110 °С;
Δ: ±0,4 °С
ИПТВ-206/М3-03:
93от 0 до 100 %;
Δ: ±2 %
ИПТВ-206/М3-03:
94от -40 до +110 °С;
Δ: ±0,4 °С
3
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
DMP 333
95от 0 до 40 МПа;
γ(ДИ): ±0,25 %
DMP 333
96от 0 до 40 МПа;
γ(ДИ): ±0,25 %
от 0 до 20
МПа
(от 0 до 200
кгс/см²)
от 0 до 20
МПа
(от 0 до 200
кгс/см²)
от 0 до 20
МПа
(от 0 до 200
кгс/см²)
от 0 до 20
МПа
(от 0 до 200
кгс/см²)
С2:
до 0,5 т; КТ 0,1
ТВ-003/05Д:
Δ: ± 0,40 мкВ/В
MC-227C2:
от 0 до 20 мА;Сила тягипредставлены в таблице 3
γ(ДИ): ±0,08 %
Rotronic HF5:
от 0 до 100 %;
Δ: ± 1,0 %
Rotronic HF5:
от -70 до +180 ºС;
Δ: ± (0,1+0,002·t) ºC
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
MC-trial:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
MC-227C2:
от 0 до 20 мА;
γ(ДИ): ±0,08 %
Дополнительный канал
для измеренияпоказаний
сприборов, имеющихвыходв мА
13
102-
105
от +200
до +1100 °С
от +200
до +1100 °С
Δ:
±0,5 ºС
Δ:
±0,2 ºС
106-
114
от -40
до +350 °С
от -40
до +350 °С
Δ:
±0,5 ºС
Δ:
±0,2 ºС
115-
122
от +350
до +800 °С
от +350
до +800 °С
Δ:
±0,5 ºС
Δ:
±0,2 ºС
123-
127
от 0 до 10
В
от 0 до 10
В
γ(ВПИ):
±0,10 %
γ(ВПИ):
±0,15 %
128-
131
Стендовые дискретные
команды
от 0 до 35
В
от 0 до 35
В
γ(ВПИ):
±0,25 %
γ(ВПИ):
±0,30 %
Продолжение таблицы 2
1
23
5
6
7
8
MIC-140/96:
—от -200 до +1372 °С;
Δ: ±0,5 °С
MIC-140/96:
—от -200 до +800 °С;
Δ: ±0,5 °С
MIC-140/96:
—от -200 до +800 °С;
Δ: ±0,5 °С
4
Дополнительный канал для
измерения показаний с
приборов, термопар, имеющих
выход в °С
Дополнительный канал для
измерения показаний с
приборов, термопар, имеющих
выход в °С
Дополнительный канал для
измерения показаний с
приборов, термопар, имеющих
выход в °С
Дополнительный канал для
измерения показаний с
приборов, имеющих выход в В
MC-227U1:
—от 0 до 10 В;
γ(ДИ): ±0,08 %
MC-227U2:
— от 0 до 100 В;
γ(ДИ): ±0,08 %
Примечания:
1 В таблице приняты следующие условные обозначения:
ИК – измерительный канал;
МХ – метрологические характеристики;
Δ – пределы допускаемой абсолютной погрешности измерений;
δ – пределы допускаемой относительной погрешности измерений;
γ(ВПИ), γ(ДИ) – пределы допускаемой приведенной (к верхнему пределу измерений/диапазону измерений) погрешности измерений;
КД – класс допуска по ГОСТ 6651-2009 или ГОСТ 6616-94;
КВД – компрессор высокого давления;
КНД – компрессор низкого давления;
БВПР – блок выпрямления и преобразования;
РЛК – расходомерный лемнискатный коллектор.
2 Дополнительная погрешность измерений нормирована для рабочих условий эксплуатации и обусловлено только измерением температуры
окружающего воздуха в кабине оператора от нормальной (20±5) °С.
14
Таблица 3 – Метрологические характеристики МИС
Наименование характеристики
№ ИК
Значение
606197
от 0 до 400
±0,5±0,5±0,3
Диапазон измерений силы от тяги двигателя, кгс
Пределы допускаемой приведенной (к 0,5∙R
max
) погрешности
измерений силы от тяги двигателя
в диапазон от 0 до 0,5∙R
max
включ., %
Пределы допускаемой относительной погрешности
измерений силы от тяги двигателя
в диапазоне св. 0,5∙R
max
до R
max
, %
Порог реагирования r, кгс
±0,5 ±0,5 ±0,3
0,0002∙R
max
Примечание:
R
max
– верхний предел диапазона измерений силы от тяги двигателя, кгс.
Значение
от 207 до 253
от 49 до 51
Таблица 4 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность %, не более
- атмосферное давление, кПа
от +10 до +30
80
от 84,0 до 106,7
Знак утверждения типа
наносится титульные листы эксплуатационной документации типографским способом и
на монитор автоматизированного рабочего места оператора в виде наклейки.
Комплектность средства измерений
-
1 шт.
Таблица 5 – Комплектность средства измерений
Обозначение
Количество
Наименование
Система автоматизированная
информационно-измерительная
АИИС-37-15
Руководство оператора
Формуляр
Методика поверки
-
-
ОЦСМ 098196-2020 МП
1 экз.
1 экз.
1 экз.
Система автоматизированная
поверки», утвержденному
Поверка
осуществляется по документу ОЦСМ 098196-2020 МП «ГСИ.
информационно-измерительнаяАИИС-37-15.Методика
ФБУ «Омский ЦСМ» 24.07.2020 г.
Основные средства поверки:
-в соответствии с нормативными документами на поверку средств измерений,
входящих в состав ИС;
-калибратор многофункциональный Fluke 5502E (рег. №55804-13);
-генератор сигналов произвольной формы 33509В (рег. №53565-13);
-гири класса М
1
по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
15
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребования
к системе автоматизированной информационно-измерительной АИИС-37-15
Государственнаяповерочнаясхемадлясредствизмеренийвиброперемещения,
виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального
агентства по техническому регулированию и метрологии от 27.12.2018 г. №2772
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений
электрического напряжения постоянного тока в диапазоне ±(1…500) кВ
Государственнаяповерочнаясхемадлясредствизмеренийсилыпостоянного
электрического тока в диапазоне от 1∙10
-16
до 100 А, утвержденная приказом Федерального
агентства по техническому регулированию и метрологии от 01.10.2018 г. №2091
ГСИ. Государственная
поверочная схема для средств измерений
ГОСТ 8.558-2009
температуры
Государственная
поверочная схема для
средств измерений избыточного давления
до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию
и метрологии от 29.06.2018 г. №1339
Государственная поверочная схема для средств измерений массы и объема жидкости
в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного
расходов жидкости, утвержденная приказом Федерального агентства по техническому
регулированию и метрологии от 07.02.2018 г. №256
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Государственная поверочная схема средств измерений времени и частоты, утвержденная
приказом Федерального агентства по техническому регулированию и метрологии от 31 июля
2018 г. № 1621
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений
влажности газов
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Изготовитель
ФилиалПубличногоакционерногообщества«ОДК-Сатурн»-Омское
Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ)
ИНН 7610052644
Юридическийадрес: 152903, Ярославская обл., Рыбинскийр-н., г.Рыбинск,
пр-кт. Ленина, 163
Адрес: 644076, г. Омск, ул. Окружная дорога, 3
Телефон (факс): +7 (3812) 36-07-04; +7 (3812) 36-04-46
Web-сайт:
E-mail: omkb@omkb.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа рег. № RA.RU.311670 от 01.07.2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69163-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПАО "Транснефть" в части АО "Транснефть - Приволга" по объекту НПС "Тингута" | Нет данных | АО "Транснефть - Приволга", г.Самара | 4 года | Перейти |
| 66400-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ "Приморская" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 55478-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АК "Транснефть" в части ОАО "Черномортранснефть" по СЗ "СЗ "Геджухская" | Нет данных | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
| 33489-06 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Бужаниново" ОАО "Российские Железные Дороги" | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 76461-19 | Система измерения количества газа Западной группы: Капитоновское месторождение УПН-230 ЗАО "Газпром нефть Оренбург" в составе АСУ ПНГ. СИКГ ПНГ на ФНД | Нет данных | АО "Нефтеавтоматика", г.Уфа | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
