Номер госреестра:
79217-20
Наименование СИ:
Расходомеры-счетчики вихревые
Обозначение типа:
88
Производитель:
Фирма "Micro Motion Inc.", США; производственные площадки "Emerson Process Management Flow Technologies Co, Ltd.", Китай; "Emerson SRL", Румыния; "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика; АО "ПГ "Метран", г.Челябинск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78297
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики вихревые серии 88
Назначение средства измерений
Расходомеры-счетчикивихревыесерии88(далее–расходомеры-счетчики)
предназначены для измерения объемного и массового расхода, объема и массы газа, водяного
пара и жидкости.
Описание средства измерений
Принцип действия расходомеров-счетчиков вихревых серии 88 основан на эффекте
возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды,
обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна
средней скорости потока в широком диапазоне чисел Рейнольдса. Измеряя частоту следования
вихрей, можно рассчитать среднюю скорость потока и пропорциональный ей расход среды.
Расходомеры-счетчики состоят из первичного преобразователя (проточной части, далее
сенсор) и электронного блока (преобразователя), формирующего выходные сигналы,
соответствующие измеренным величинам:
- объему (объемному расходу), в том числе приведенным к стандартным или нормальным
условиям;
- массе (массовому расходу);
-температуре(опционально,дляисполнениясовстроеннымтемпературным
преобразователем).
Электронныйблок(преобразователь)имеетаналоговые(токовый,частотно-
импульсный) и/или цифровые (по протоколам HART, Foundation Fieldbus, Modbus) выходные
сигналы.
Расходомеры-счетчики имеют следующие исполнения:
8800DW – бесфланцевый;
8800DF – фланцевый;
8800DR – со встроенными коническими переходами (только фланцевого типа);
8800DD – сдвоенный (только фланцевого типа).
8800DQ – с четырьмя преобразователями (только фланцевого типа).
Расходомеры-счетчики имеют исполнение со встроенным в тело обтекания сенсором
температуры (термопара тип-N).
Расходомеры-счетчики выпускаются в общепромышленном и взрывобезопасном
исполнении.
Электронный блок (преобразователь) может монтироваться отдельно от первичного
преобразователя, с которым соединяется кабелем.
Расходомеры-счетчикимогутприменятьсявсистемахучета,контроляи
автоматическогоуправления технологическими процессамивразличныхобластях
хозяйственной деятельности, в том числе для коммерческого учета.
Общий вид расходомеров-счетчиков представлен на рисунке 1. Схема пломбировки от
несанкционированного доступа, обозначение места нанесения знака поверки отсутствует.
Лист № 2
Всего листов 6

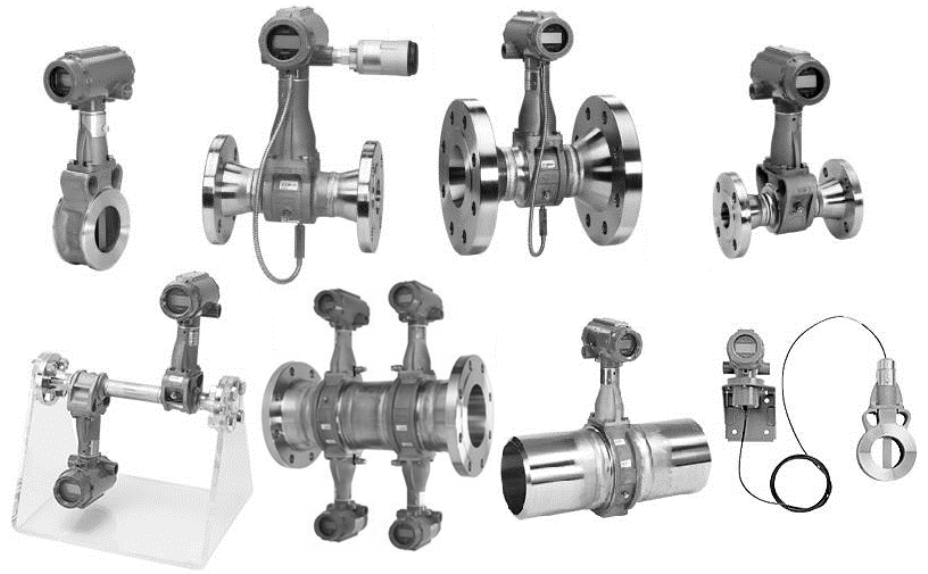

Рисунок 1 – Общий вид расходомеров-счетчиков
Программное обеспечение
Программное обеспечение расходомеров-счетчиков (далее – ПО) неизменяемое и не
считываемое, имеет разделение на метрологически значимую часть и метрологически
незначимую часть
Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции
расчета скорости, объема, массы, объемного и массового расхода, температуры, и выводит
соответствующие значения по выходным сигналам и на индикатор (опция).
Метрологически значимая часть программного обеспечения расходомеров-счетчиков и
измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью
перемычки.Конструкциярасходомеров-счетчиковисключаетвозможность
несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014.
Значение
8800 Modbus
Не ниже 9.1.4
Не ниже 1.0
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
(признаки)
Идентификационное
наименование ПО
8800 HART
8800 Foundation
Fieldbus
Номер версии
(идентификационный номер) ПО
Не ниже 5.2.5
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Значение
±1,2 или ±0,004×T
4)
от -40 до +427
± 0,025
от 15 до 350
От 0,4 до 2002
От 1,4 до 20016
От 5,8 до 355968
±0,65
±1,0
±1,0
±1,35
±2,0
±6,0
Таблица 2 – Метрологические характеристики
Наименование параметра
Диаметр условный, DN
Диапазон измерений объемного расхода, м
3
/ч:
- жидкость
1)
- газ, водяной пар
1)
Диапазон измерений массового расхода водяного пара, кг/ч
Пределы допускаемой относительной погрешности измерений
объемного расхода (объема),
V
%
2)
- для жидкости с Re ≥ 20000 (для всех исполнений кроме 8800DR DN
от 150 до 350)
- для жидкости с Re ≥ 20000 (для исполнений 8800DR DN от 150 до
350)
- для газа и водяного пара с Re ≥ 15000 (для всех исполнений кроме
8800DR DN от 150 до 350)
- для газа и водяного пара с Re ≥ 15000 (для исполнений 8800DR DN
от 150 до 350)
- для жидкости (газа и водяного пара) с 20000 (15000) > Re ≥ 10000
- для жидкости, газа и водяного пара с 10000 > Re ≥ 5000
Пределы допускаемой абсолютной погрешности измерения
температуры среды (T) встроенным датчиком температуры, °С
3)
± 2
± 0,7
5)
Диапазон измерения температуры встроенным датчиком
температуры, °С
Пределы допускаемой относительной погрешности измерений
массового расхода (массы), %
- насыщенного водяного пара (при степени сухости от 98% и суше)
- жидкости с компенсацией по температуре (воды)
Пределы допускаемой основной приведенной погрешности
преобразования расхода в токовый выходной сигнал, %
±0,01
Пределы допускаемой дополнительной приведенной погрешности
преобразования расхода в токовый выходной сигнал, вызванной
изменением температуры окружающей среды от (25 ± 5) °С до
температуры в диапазоне от -50°С до +85°С, на каждые 10°С, %
Максимальное давление рабочей среды, МПа42
Температура измеряемой среды, °С
от -201 до +427
6
)
(+450 )
1)
Приведен максимальный диапазон измерения при измеряемой среде водопроводная вода, воздух и
водяной пар соответственно в нормальных условиях, величина измеряемого расхода на объекте
определяется DN, измеряемой средой и условиями процесса;
2)
При имитационной поверке для всех исполнений, trial 8800DR, имеющих DN от 150 до 350,
пределы относительной погрешности измерения объемного расхода равны ±1,0%. При имитационной
поверке исполнений 8800DR, имеющих DN от 150 до 350, пределы относительной погрешности
измерения объемного расхода равны ±1,5%.
3)
В диапазоне температур среды от 0 до +427°С.
4)
В зависимости от того, какое значение больше. При отдельном монтаже преобразователя
дополнительная погрешность измерения составляет ±0,03°C на каждый метр соединительного кабеля.
5)
В диапазоне температур до +260°С; в диапазоне от +260°С до +316°С пределы допускаемой
относительной погрешности измерений массового расхода ± 0,85%.
6)
По согласованию с производителем, с учетом снижения максимально допустимого давления среды.
Лист № 4
Всего листов 6
Таблица 3 – Основные технические характеристики
Наименование параметраЗначение
Выходные сигналы
от 4 до 20 мА, от 0 до 10
кГц, HART, Foundation
Fieldbus, Wireless HART,
Modbus
Степень защитыIP66
Напряжение питания постоянного тока, В от 10,8 до 42,0
Потребляемая мощность, Вт, не более 1
Габаритные размеры, мм, не более 950×774×585
Масса, кг, не более 500
Условия эксплуатации:
температура окружающей среды, °С
7)
от -60 до +85
относительная влажность, % до 95
Наработка на отказ, ч, не менее100 000
Средний срок службы, лет, не менее 30
7)
При значении температуры окружающей среды ниже минус 20 °С, дисплей электронного
преобразователя сохраняет работоспособность при возможном снижении контрастности при чтении.
Знак утверждения типа наносится на титульные листы эксплуатационной документации
типографским способом.
Комплектность средства измерений
Руководство по эксплуатации (установке и настройке)
Методика поверки МП 208-059-2019
Таблица 4 – Комплект поставки
Наименование
Расходомер-счетчик вихревой серии 88
Паспорт
Примечание
В соответствии с заказом
1 экз. на 10 шт. и меньшее количество
при поставке в один адрес
1 экз.
1 экз. на 10 шт. и меньшее количество
при поставке в один адрес
Поверка
осуществляется по документу МП 208-059-2019 «ГСИ. Расходомеры-счетчики вихревые серии
88. Методика поверки», утвержденному ФГУП ВНИИМС 20.12.2019 г.
Основные средства поверки:
- установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной
приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода
воды от 0,4 до 2000 м
3
/ч, пределы допускаемой относительной погрешности при измерении
объемного расхода и объема не более 1/3 от погрешности поверяемого расходомера;
- установка поверочная 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения
объемного расхода воздуха от 1,4 до 20000 м
3
/ч, пределы допускаемой относительной
погрешности при измерении объемного расхода и объема не более 1/3 от погрешности
поверяемого расходомера;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 6
Нормативные и технические документы, устанавливающие требования к расходомерам-
счетчикам вихревым серии 88
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
Техническая документация фирмы «Micro Motion Inc.», США
Изготовитель
Фирма «Micro Motion Inc.», США
Адрес: 12001, Technology Drive, Eden Prairie, MN 55344 USA
Производственные площадки:
«Emerson Process Management Flow Technologies Co, Ltd», Китай
Адрес производства: 111, Xing Min South Road, Jiangning District, Nanjing, Jiangsu
Province, 211100
«Emerson SRL», Румыния
Адрес производства: Str. Emerson nr.4, Cluj-Napoca, 400641
«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика
Адрес производства: Ave. Miguel de Cervantes No. 111, Complejo Industrial Chihuahua,
Chihuahua, Mexico, 31136
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
Адрес производства: 454003, г. Челябинск, проспект Новоградский, д. 15
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5, эт. 4, ком. 7Б
Тел.: +7 (495) 995-95-59, факс: +7 (495) 424-88-50,
E-mail:
Web-сайт:
Лист № 6
Всего листов 6
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 71991-18 | Счетчики электрической энергии статические трехфазные | STAR 3 | ООО "ИЭК ХОЛДИНГ", г.Ясногорск | 16 лет | Перейти |
| 15238-97 | Счетчики электрической энергии однофазные электронные | ЦЭ 2705 | ОАО "Чебоксарский электроаппаратный завод", г.Чебоксары | 16 лет | Перейти |
| 20365-00 | Датчики расхода воды вихревые | Dymetic-1001 | ОАО "Шадринский телефонный завод", г.Шадринск | 2 года | Перейти |
| 36935-08 | Счетчики холодной и горячей воды крыльчатые | Пульсар | ООО НПП "Тепловодохран", г.Рязань | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 60912-15 | Расходомеры-счетчики электромагнитные | Toshiba | Фирма "Toshiba Corporation", Япония | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
