Счетчики холодной и горячей воды крыльчатые Пульсар, ГРСИ 36935-08
Номер госреестра:
36935-08
Наименование СИ:
Счетчики холодной и горячей воды крыльчатые
Обозначение типа:
Пульсар
Производитель:
ООО НПП "Тепловодохран", г.Рязань
Межповерочный интервал:
4 года - для гор.воды; 6 лет - хол.
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 30525
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды крыльчатые “Пульсар”
Назначение средства измерений
Счетчики холодной и горячей воды крыльчатые "Пульсар" (далее счетчики) пред-
назначены для измерений объема воды по Сан ПиН 2.1.4.1074-01 в системах холодного и
горячего водоснабжения.
Описание средства измерений
Счетчик состоит из корпуса с внутренней измерительной камерой, в которой уста-
новлена крыльчатка с магнитами (ведущая магнитная муфта), и индикаторного механиз-
ма, служащего для регистрации количества воды, прошедшего через счетчик, и имеющего
ведомую магнитную муфту. Индикаторный механизм герметично отделен от измеряемой
воды немагнитной перегородкой (сухоходный механизм).
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вра-
щающейся под действием потока протекающей воды. Поток воды через входной патрубок
корпуса поступает в измерительную камеру, приводя во вращение крыльчатку, и далее в
выходной патрубок.
Количество оборотов крыльчатки пропорционально объему протекающей воды.
Вращение крыльчатки передается ведомой полумуфте
индикаторного механизма,
обеспечивающего за счет масштабирующего редуктора возможность визуального отсчета
показаний в м
3
и его долях.
Индикаторный механизм имеет 8 разрядов последовательных цифр, девятый раз-
ряд стрелочный.
Счетчики имеют исполнения, которые различаются возможностью дистанционно-
го съема информации: с импульсным выходом (в том числе с определением обратного хо-
да); с цифровым выходом RS 485; с радиомодулем.
Импульсный выход в виде "сухого контакта" на основе геркона. Цена одного им-
пульса 1 л.
Счётчики воды с цифровым выходом RS485 и радиомодулем считывают данные о
потреблении воды индуктивным способоми передают информацию через интерфейс
RS485 и соотвественно по радиоканалу.
Cчетчики защищены от воздействия внешнего магнитного поля.
Счетчики с диаметром условного прохода 15 мм имеют два исполнения: с номи-
нальным расходом 1,5 м
3
/ч и 1 м
3
/ч.

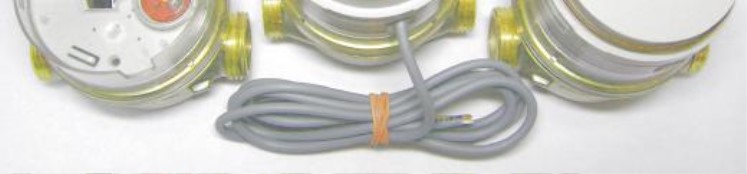

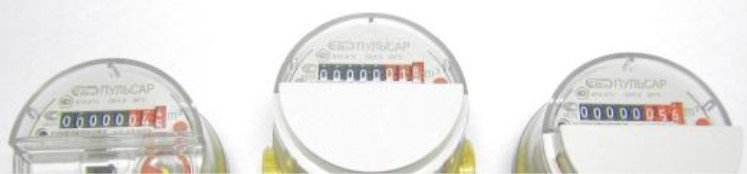

Фото общего вида счетчиков различных исполнений приведены на рис.1
лист № 2
всего листов 5
Счетчик
с радиомодулем
Счетчик безСчетчик
дистанционного съема с импульсным или
информациицифровым выходом RS 485
Рис. 1: Счетчики холодной и горячей воды крыльчатые "Пульсар"
Для предотвращения доступа к регулирующему и индикаторному устройству
счетчика на него через уплотнительное кольцо надевается и защелкивается с натя-
гом прозрачная крышка, которая выполняет роль пломбы. Снятие крышки невоз-
можно без ее механического повреждения.
Установка крышки показана на рис. 2
Рис. 2: Вид счетчика сбоку с установленной крышкой-пломбой
Метрологические и технические характеристики
лист № 3
всего листов 5
Обозначение счетчика
Счетчик холодной (горячей) воды
"Пульсар"
0,00005
0,00005
99999,9999
99999,9999
Таблица 1 Основные параметры счетчиков
Таблица 1
Счетчик холодной
(горячей) воды"Пульсар"
Диаметр условного про-
хода, мм
15
20
2. Метрологический классКл. АКл. ВКл. СКл. АКл. В
по ГОСТ Р 50193.1-92
3. Расход воды, м³/ч
-Наименьший, Qmin
-Переходный, Qt
-Номинальный, Qn
-Наибольший, Qмах
-порог чувствительности,
не более
0,06 0,04 0,03 0,02 0,015 0,10 0,05
0,15 0,1 0,12 0,08 0,022 0,25 0,2
1,5 1,0 1,5 1,0 1,5 2,5 2,5
3,0 2,0 3,0 2,0 3,0 5,0 5,0
0.030,020,0150,010,010,050,025
4. Наименьшая цена деле-
ния индикаторного уст-
ройства, м³
5. Емкость индикаторного
механизма, м³
Пределы допускаемом относительной погрешности счетчиков при выпуске из про-
изводства и после ремонта, %
-
в диапазоне от Qmin до Qt ±5
-
в диапазоне от Qt до Оmax ±2
Пределы среднеинтегральной относительной погрешности при выпуске из произ-
водства и после ремонта
±
1,5 %.
Температура измеряемой среды, ºС
- для счетчиков холодной воды "Пульсар" - +5…40,
- для счетчиков горячей воды "Пульсар" - +5…90.
Счетчики соответствуют метрологическому
классу В и С по ГОСТ Р 50193.1-92
(ИСО 4064.1) при горизонтальной установке и - классу А при вертикальной установке.
Срок службы 12 лет.
Таблица 2. Основные размеры и масса счетчиков
Таблица 2
Таблица Наименование параметраЗначение параметра
Ду15Ду20
80, 110,115 130
155; 185, 190 225
3/4˝1˝
Диаметр условного прохода, мм
Длина без присоединительных штуцеров, мм
Длина с присоединительными штуцерами, мм
Резьба на корпусе счетчиков (трубная, цилинд-
рическая), G
Резьба на штуцерах для присоединения к трубо-
проводу, G
Масса, не более, кг
1/2˝3/4˝
0,47 0,5
лист № 4
всего листов 5
Знак утверждения типа
наносится на переднюю панель индикаторного устройства и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средств измерений
1.
Счетчик холодной (горячей) воды крыльчатый "Пульсар" (в зависимости от зака-
за).
2.
Комплект присоединительный со встроенным обратным клапаном или без него (в
зависимости от заказа).
3.
Руководство по эксплуатации, совмещенное с паспортом ЮТЛИ.407223.000 РЭ.
4.
Методика поверки ЮТЛИ.407223.000 МП (1 экз. на партию).
5.
Упаковка.
Поверка
проводится по методикам МИ 2997-2006 "Квартирные счетчики холодной и горя-
чей воды. Методика периодической (внеочередной) поверки при эксплуатации" и методи-
каповерки"Счетчикихолоднойигорячейводыкрыльчатые"ПУЛЬСАР"
ЮТЛИ.407223.000 МП, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в июне 2009 г.
Основное поверочное оборудование – установка для поверки счетчиков с погреш-
ностью +
0,5 %.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к
счетчикам холодной и горячей воды крыльчатым “Пульсар”
1. ГОСТ Р 50601- 93
2. ГОСТ Р 50193.1 -92
3. Международная реко-
мендация МОЗМ МР №49
4. ГОСТ 8.470-82
5. ЮТЛИ.407223.000 ТУ
Счетчики питьевой воды крыльчатые. Общие техниче-
ские условия.
Измерение расхода воды в закрытых каналах. Счетчики
холодной питьевой воды. Технические требования.
Счетчики воды, предназначенные для измерения холод-
ной питьевой и горячей воды. Часть 1: Метрологические
и технические требования.
Государственная поверочная схема для средств измерений
объема жидкости.
Технические условия. Счетчики холодной и горячей воды
"Пульсар".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение торговых и товарообменных операций.
Изготовитель
Общество с ограниченной ответственностью научно- производственное
предпри-
ятие "ТЕПЛОВОДОХРАН" (ООО "НПП "ТЕПЛОВОДОХРАН")
390027, Рязань, ул. Новая, д.51в, тел. (4912) 24-02-70
,
лист № 5
всего листов 5
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)
119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п."____"_____________ 2013 г.
