Номер госреестра:
31141-13
Наименование СИ:
Счетчики газа турбинные
Обозначение типа:
TRZ
Производитель:
ООО "Эльстер Газэлектроника", г.Арзамас
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «18» ноября 2020 г. № 1827
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа турбинные TRZ
Назначение средства измерений
Счетчики газа турбинные TRZ (далее – счетчики) предназначены для измерений (учета)
объемов плавно меняющегося потока, очищенного неагрессивного, неоднородного по химиче-
скому составу природного газа по ГОСТ 5542-2014, а также воздуха, азота и других неагрес-
сивных газов.
Описание средства измерений
Принцип действия счетчиков основан на зависимости частоты вращения турбины, уста-
новленной внутри корпуса, от объемного расхода газа, протекающего через счетчик.
Счетчик состоит из корпуса, устройства измерительного (УИ), счетного механизма, мас-
ляного насоса с системой маслопровода (стандартное исполнение для типоразмеров DN200 –
DN300, по специальному заказу для типоразмеров DN80 – DN150, типоразмер DN50 исполне-
ние с масляным насосом не имеет).
УИ включает в себя:
-внутренний корпус, в котором установлена турбина с жесткими, профилирован-
ными специальным образом лопатками;
-редуктор, передающий вращательное движение турбины на счетный механизм;
-струевыпрямитель, служащий для выпрямления потока газа.
Конструкция счетчика сделана таким образом, что УИ может целиком извлекаться из
корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики
счетчика, так как вся измеряемая среда проходит через проточную часть УИ. Поэтому можно
производить замену УИ на аналогичное, при этом метрологические характеристики счетчика
будут соответствовать характеристикам нового УИ.
Счетчик имеет следующие исполнения:
"1" – соответствует диапазону 1/20 (1/30 – по спецзаказу);
"2" - соответствует диапазону расходов 1/20 (1/30 – по спецзаказу), а также 1/50 и 1/80 в
зависимости от давления рабочей среды;
"2У" - соответствует диапазону расходов 1/20 (1/30 – по спецзаказу), а также 1/50 и 1/80 в
зависимости от давления рабочей среды с улучшенными метрологическими характеристиками.
Длина прямого участка перед счетчиком не менее 2 DN. Если до счетчика установлен
регулятор давления, то длина прямого участка перед счетчиком для DN80- DN150 не менее 2
DN, для DN50, DN200- DN300 не менее 5 DN. Прямой участок после счетчика не требуется.
В зависимости от объемного расхода газа, проходящего через счетчик, меняется частота
вращения турбины. Число оборотов турбины посредством механического редуктора передается
на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за
время измерения.
Конструкция счетного механизма предусматривает возможность как визуального считы-
вания информации непосредственно со счетного механизма, так и дистанционной передачи ин-
формации о значении измеренного счетчиком объема газа для ее последующего использования
в системах коррекции объема.
Для дистанционной передачи данных турбинный счетчик газа TRZ может подключаться
к искробезопасным цепям корректоров объема газа и устанавливаться во взрывоопасных зонах
с низкочастотным датчиком импульсов Е1 IN-S10, IN-S11, IN-S12, среднечастотным R300 и
высокочастотными A1S и A1R датчиками импульсов.
2

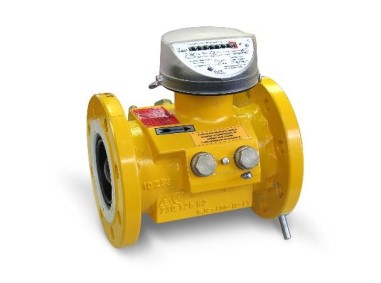

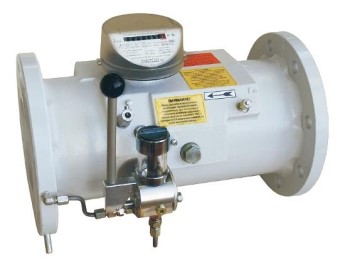

Фотография общего вида представлена на рисунке 1.
Рисунок 1

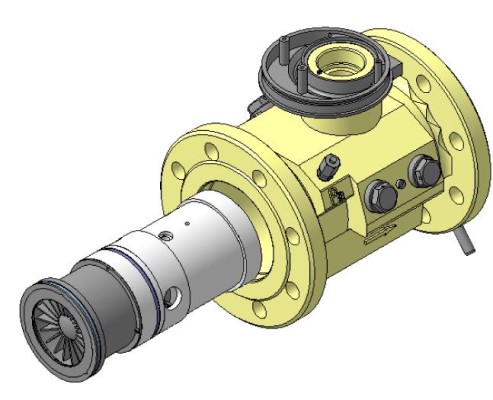

Счетчик газа турбинный TRZ с демонтированным устройством измерительным приведен
на рисунке 2.
Рисунок 2
Программное обеспечение
отсутствует.
Схема пломбировки приведена на рисунке 3 (М1, М2 – знаки поверки, М3, М4 – пломба
завода-изготовителя или организации, выполнявшей ремонт).
Рисунок 3
М1
М3
М2
М4
3
Метрологические и технические характеристики
Основные параметры счетчиков приведены в таблицах 1, 2.
Pизб
Таблица 1
Типораз-Услов-Макс.Минимальный расход Qmin, м
3
/ч и диапазон измерений
мер ный расход расхода (Qmin/Qmax) при избыточном давлении Pизб,
проходQmax,МПа
DN, ммм
3
/ч
исполнение
исполнение "2" и исполнение "2У"
"1"
Pизб
0,30,3
Pизб
1
Pизб
1
G65 50 100 5 (1/20) 5 (1/20)
G100 80 160 8 (1/20) 8 (1/20)
G1608025013 (1/20)13 (1/20)5 (1/50)
20 (1/20)20 (1/20)
G25080400
13 (1/30)*13 (1/30)**
8 (1/50)5 (1/80)
G160 100250 13 (1/20) 13 (1/20)
G25010040020 (1/20)20 (1/20)13 (1/30)8 (1/50)
32 (1/20)32 (1/20)
G400100650
20 (1/30)*20 (1/30)**
13 (1/50)8 (1/80)
G250150400 20 (1/20) 20 (1/20)
G40015065032 (1/20)32 (1/20)20 (1/30)13 (1/50)
50 (1/20)50 (1/20)
G6501501000
32 (1/30)*32 (1/30)**
20 (1/50)13 (1/80)
80 (1/20)80 (1/20)
G10001501600
50 (1/30)*50 (1/30)**
32 (1/50)20 (1/80)
G6502001000 50 (1/20) 50 (1/20)
G1000200160080 (1/20)80 (1/20)50 (1/30)32 (1/50)
130 (1/20)130 (1/20)
G16002002500
80 (1/30)*80 (1/30)**
50 (1/50)32 (1/80)
G10002501600 80 (1/20) 80 (1/20)
G16002502500130 (1/20)130 (1/20)80 (1/30)50 (1/50)
200 (1/20)200 (1/20)
G25002504000
130 (1/30)*130 (1/30)**
80 (1/50)50 (1/80)
G25003004000 200 (1/20) 200 (1/20) 130 (1/30)80 (1/50)
G40003006500 320 (1/20) 320 (1/20) 130 (1/50)80 (1/80)
200 (1/30)*200 (1/30)**
* Поставляется по специальному заказу.
** Поставляется по специальному заказу; не имеет исполнения "2У".
Примечание: Счетчик TRZ G65 DN50 исполнение "2У" не имеет.
Наименование параметра
0,1Q
max
0,2Q
max
0,1Q
max
0,2Q
max
-
-
Таблица 2
Значение параметра
исполнение
"1"
исполнение
"2"
исполнение
"2У"
2,0
1,0
-
2,0
1,0
-
-
-
0,9
Пределы допускаемой относительной
погрешности измерений объема газа
в диапазоне расходов, %:
от Q
min
до Q
t
от
Q
t
до Q
max
от
Q
min
до Q
max
Точка перехода Q
t
, м
3
/ч:
для TRZ G100-G4000
для TRZ G65
4
Наименование параметра
1,6; 6,3; 10
Значение параметра
исполнение
"1"
исполнение
"2"
исполнение
"2У"
8-разрядный
0,01
0,1
1
от -30 до +60
Рабочее давление измеряемого газа,
не более, МПа (в зависимости от ис-
полнения)
Счетный механизм
Цена деления младшего разряда, м
3
:
- G65
- G100-G650
- G1000-G4000
Диапазон температур измеряемой
среды, °С
Диапазон температур окружающей
среды, °С
Средняя наработка на отказ, ч
Средний срок службы, лет
от -40 до +70
100000
12
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
шильдик счетчика.
Комплектность средства измерений
Таблица 3
Наименование
Счетчик газа турбинный
Руководство по эксплуатации*
Паспорт
Методика поверки*
Обозначение
TRZ
ЛГТИ.407221.007 РЭ
ЛГТИ.407221.007 ПС
ЛГТИ.407221.007 МП
с
изменением №1
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Емкость с маслом
(1...4)**
* поставляется по заказу
** только для счетчиков с масляным насосом, количество зависит от типоразмера
счетчика
Повеpка
осуществляется по документу ЛГТИ.407221.007 МП "ГСИ. Счетчики газа турбинные TRZ. Ме-
тодика поверки с изменением №1", утвержденной ФГУП "ВНИИМС" 30.07.2020 г.
Основное средство поверки - рабочий эталон 1 разряда согласно приказу Росстандарта от
29.12.2019 г. №2825.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и /или свидетельство о поверке, а также на пломбы, в
соответствии с рисунком 3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
5
Нормативные и технические документы, устанавливающие требования к счетчикам газа
турбинным TRZ:
Приказ Росстандарта от 28.12.2019 г. №2825 Об утверждении Государственной по-
верочной схемы для средств измерений объемного и массового расходов газа.
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы ис-
пытания.
ТУ 4213-029-48318941-2005 (ЛГТИ.407221.007 ТУ) "Счетчики газа турбинные TRZ.
Технические условия".
Изготовитель
Обществосограниченнойответственностью"ЭЛЬСТЕРГазэлектроника"
(ООО " ЭЛЬСТЕР Газэлектроника")
ИНН 5243013811
Адрес: 607220, г. Арзамас Нижегородской обл., ул.50 лет ВЛКСМ, дом 8а
Телефон: +7(83147) 7-98-00; 7-98-01
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7(495) 437-55-77 / 437-56-66
Web-сайт www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
