Приложение к свидетельству № 75589
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра портативные MS2090A
Назначение средства измерений
Анализаторы спектра портативные MS2090A (далее – анализаторы) предназначены для
измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, потери в
тракте, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной
связи.
Описание средства измерений
Принцип действия анализаторов основан на последовательном супергетеродинном
преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал
низкой частоты с выделением его огибающей. В режиме анализа сигналов в реальном времени
используется техника быстрого преобразования Фурье. Для развертки спектра используется
высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего
опорного кварцевого генератора или от внешнего источника сигнала. В качестве опции
возможна синхронизация от сигнала системы GNSS (ГЛОНАСС, GPS, Galileo, BeiDou).
Анализаторы оснащены цветным сенсорным дисплеем. Управление работой может
осуществляться с лицевой панели вручную или дистанционно по интерфейсу Ethernet.
Питание анализаторов осуществляется от внутренней аккумуляторной батареи, от сети
через сетевой адаптер, или от автомобильной сети 12 В через специальный адаптер (опция).
Анализаторы имеют шесть модификаций (частотных опций), различающихся верхней
границей частотного диапазона и типом высокочастотного соединителя. По заказу анализаторы
оснащаются дополнительными аппаратными и функциональными опциями.
Перечень опций приведен в таблице 1.
Таблица 1 – Перечень опций
ОбозначениеНаименование
0709 диапазон частот от 9 кГц до 9 ГГц
0714диапазон частот от 9 кГц до 14 ГГц
0720диапазон частот от 9 кГц до 20 ГГц
0726диапазон частот от 9 кГц до 26,5 ГГц
0732диапазон частот от 9 кГц до 32 ГГц
0743диапазон частот от 9 кГц до 43,5 ГГц
0031синхронизация по сигналу системы GNSS (антенна по отдельному заказу)
0089выход сигнала промежуточной частоты с нулевой полосой обзора
0090ждущая развертка
0103расширение полосы частот в реальном времени с 20 МГц до 50 МГц
0104расширение полосы частот в реальном времени с 20 МГц до 100 МГц
0199анализ спектра в реальном времени
0888анализ сигналов в системах 5G NR (требуется опция 0031)

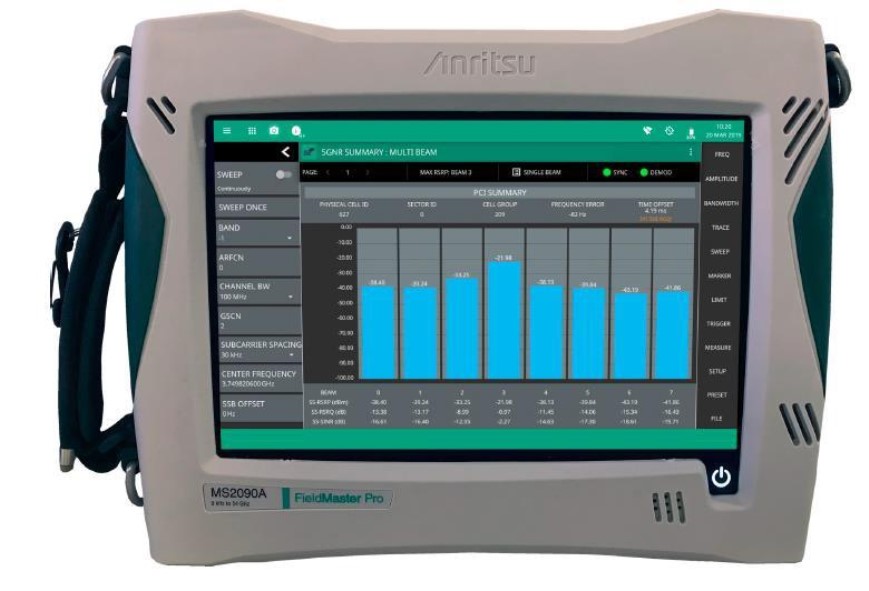

Анализаторы выполнены в ударопрочном пластмассовом корпусе. Общий вид
анализаторов (передняя панель) с обозначением места нанесения знака утверждения типа и

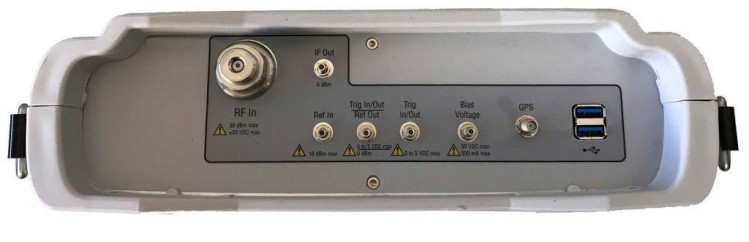

знака поверки показан на фотографии 1, вид верхней панели с обозначением места
пломбирования от несанкционированного доступа – на фотографии 2.
Лист № 2
Всего листов 6
Программное обеспечение
установлено на внутренний контроллер, его метрологически значимая часть служит для
управлениярежимами,заданияпараметровифункцийизмерений,представления
измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование
Номер версии (идентификационный номер)
MS2090A Package
не ниже V2019.6.1
место нанесения знака утверждения типа и знака поверки
Рисунок 1 – Общий вид анализаторов (передняя панель)
схема пломбировки от несанкционированного доступа (стикер)
Рисунок 2 – Вид верхней панели анализаторов
Лист № 3
Всего листов 6
Метрологические и технические характеристики
представлены в таблицах 3 и 4.
Таблица 3 – Метрологические характеристики
Наименование характеристики
1
Значение
2
Диапазон частот
опция 0709
опция 0714
опция 0720
опция 0726
опция 0732
опция 0743
от 9 кГц
1)
до 9 ГГц
от 9 кГц
1)
до 14 ГГц
от 9 кГц
1)
до 20 ГГц
от 9 кГц
1)
до 26,5 ГГц
от 9 кГц
1)
до 32 ГГц
от 9 кГц
1)
до 43,5 ГГц
Разрешение по частоте, Гц1
Полоса частот анализа в реальном времени, МГц
стандартное исполнение20
опция 010350
опция 0104100
Частота опорного генератора, МГц10
Пределы допускаемой относительной погрешности частоты
опорного генератора δ
0
в диапазоне температур от 0 до 50
о
С
при выпуске из производства или после подстройки±3·10
-7
Пределы относительного временного дрейфа частоты опорного
генератора δ
А
за 10 лет±1·10
-6
Пределы допускаемой относительной погрешности измерения частоты
±(δ
0
+ 0,1∙N∙δ
А
),
±2,5·10
-8
±5·10
-8
стандартное исполнение (N – к-во лет со дня подстройки)
с опцией 0031 при подключенной антенне
с опцией 0031 в течение суток после отключения антенны
Параметры сигнала внешней синхронизации
номинальное значение частоты, МГц
уровень мощности, дБм
2)
Полоса обзора, Гц
Полоса пропускания
10
от 0 до +10
0; от 10 до верхней
частоты диапазона
от 1 Гц до 10 МГц
Уровень фазовых шумов на частоте 1 ГГц, нормализованный к полосе пропускания 1 Гц,
дБн, не более
3)
при отстройке на 10 кГц–102
при отстройке на 100 кГц–106
при отстройке на 1 МГц–111
при отстройке на 10 МГц–123
Диапазон
Диапазон
установки опорного уровня, дБм
ослабления входного аттенюатора (ступенями по 5 дБ), дБ
от –150 до +30
от 0 до 65
_____________
1) от 0 Гц до 9 кГц с ненормированными параметрами погрешностей
2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт
3) здесь и далее дБн обозначает уровень мощности в дБ относительно уровня мощности
сигнала на центральной (несущей) частоте
Лист № 4
Всего листов 6
Продолжение таблицы 3
12
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц,
дБм, не более
предварительный усилитель отключен
1)
на частотах от 10 МГц до 4 ГГц включ.–145
на частотах св. 4 до 9 ГГц включ.–142
на частотах св. 9 до 14 ГГц включ.–136
на частотах св. 14 до 20 ГГц включ.–138
на частотах св. 20 ГГц.–135
предварительный усилитель включен
2)
на частотах от 10 МГц до 4 ГГц включ.–161
на частотах св. 4 до 9 ГГц включ.–159
на частотах св. 9 до 20 ГГц включ.–156
на частотах св. 20 до 32 ГГц включ.–154
на частотах св. 32 ГГц–152
Пределы допускаемой относительной погрешности измерения мощности от –50 до –10 дБм
при температуре (25 ±5) °C, дБ
3)
на частотах от 9 кГц до 20 ГГц включ. ±1,3
4)
на частотах св. 20 ГГц до 40 ГГц включ. ±1,8
5)
Уровень интермодуляционных искажений 3-го порядка, дБн,
не более
6)
–68
Уровень гармонических искажений 2-го порядка на частоте 50 МГц,
дБн, не более
7,8)
–54
Уровень случайных помех, не связанных с входом, дБм, не более
8,9)
предварительный усилитель отключен
на частотах до 14 ГГц включ.–90
на частотах св. 14 до 20 ГГц включ.–85
на частотах св. 20 ГГц–80
предварительный усилитель включен
на частотах до 32 ГГц включ.–100
на частотах св. 32 ГГц–95
Уровень негармонических помех, связанных с входом, дБн, не более
8,9)
–60
_____________
1) опорный уровень минус 20 дБм
2) опорный уровень минус 50 дБм
3) полоса пропускания 1 кГц
4) для опции 0720 погрешность на частотах свыше 18 ГГц не нормируется
5) для опции 0743 погрешность на частотах свыше 40 ГГц не нормируется
6) два сигнала с уровнем минус 20 дБм и разностью частот 2 МГц, ослабление входного
аттенюатора 0 дБ
7) уровень входного сигнала минус 30 дБм, ослабление входного аттенюатора 0 дБ
8) типовое справочное значение
9) ослабление входного аттенюатора 0 дБ
Лист № 5
Всего листов 6
Значение
Таблица 4 – Основные технические характеристики
Наименование характеристики
Тип высокочастотного входного соединителя
опции 0709, 0714, 0720
N(f)
K(m) усиленный
2
314
´
235
´
95
опции 0726, 0732, 0743
Время непрерывной работы от аккумулятора, час, не менее
Габаритные размеры (ширина × высота × толщина), мм
Масса, кг, не более
опции 0709, 0714, 0720
опции 0726, 0732, 0743
Рабочий диапазон температур, °C
5,06
5,40
от –10 до +55
Знак утверждения типа
наносится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 5.
Таблица 5 – Комплектность анализаторов
Наименование и обозначение
Анализатор спектра портативный MS2090A с частотной опцией по заказу
Li-Ion аккумуляторная батарея 633-75
Сетевой адаптер 40-204-R
Адаптер SMB(m)-BNC(f) 2000-1938-R
Кабель BNC(m)-SMB(m) 806-366-R
Кабель Ethernet 2000-1371-R
Кабель USB 3.0 Type-A to Type-C, 2000-1859-R
Стилус 2000-1931-R
Наплечный ремень 3-2000-1928
Опции и принадлежности
Руководство по эксплуатации 10580-00444A_RUS
Методика поверки MS2090A/МП-2019
Кол-во
1 шт.
1 шт.
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
по заказу
1 шт.
1 шт.
Поверка
осуществляется по документу MS2090A/МП-2019 «ГСИ. Анализаторы спектра портативные
MS2090A. Методика поверки», утвержденному АО «АКТИ-Мастер» 30.09.2019 г.
Основные средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер
31222-06;
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360,
регистрационный номер 45344-10;
- ваттметр поглощаемой мощности Rohde & Schwarz NRP40S, регистрационный номер
64926-16;
- генератор сигналов измерительный Anritsu MG369xC (модель в соответствии с
частотной опцией анализатора); регистрационный номер 45035-10;
- генератор сигналов измерительный Anritsu MG3692C; регистрационный номер
45035-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса анализаторов в виде наклейки и/или
на свидетельство о поверке.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к анализаторам спектра
портативным MS2090A
Государственная поверочная схема для средств измерений времени и частоты
(утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений
мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Изготовитель
Фирма “Anritsu Company”, США
Адрес: 490 Jarvis Drive, Morgan Hill, CA 95037, USA
Тел./факс: 1-888-534-8453
Web-сайт:
E-mail:
Заявитель
Представительство ООО «Анритсу ЭМЕА Лтд.»
Адрес: 125009, Москва, ул. Тверская, д.16, стр.1, этаж 9, офис 901Б, комната 1.1
Тел.: +7 (495) 363-16-94, факс: +7 (495) 935-89-62
E-mail:
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4, этаж 3, офис 310-314
Тел./факс: +7 (495) 926-71-70
Web-сайт:
E-mail:
Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
