ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113
Назначение средства измерений
Источники питания программируемые модульные NI PXIe-4112, NI PXIe-4113 (далее –
модули) предназначены для воспроизведения стабилизированных значений постоянного
напряжения и силы постоянного тока на резистивной нагрузке и измерения воспроизводимых
величин.
Описание средства измерений
Принцип действия модулей основан на цифро-аналоговом преобразовании заданного в
цифровом коде значения напряжения или силы тока в выходную аналоговую величину и
аналого-цифровом преобразовании измеряемых напряжения или силы тока в цифровой код.
Выходные схемы умощнения с обратной связью обеспечивают стабилизацию напряжения или
силы тока в нагрузке при изменении ее сопротивления.
Модули NI PXIe-4112, NI PXIe-4113 отличаются диапазонами и погрешностями
воспроизведения и измерения величин. Модули имеют два канала, их питание осуществляется
от шасси PXIe и дополнительного внешнего источника постоянного напряжения.
Конструкция модулей представляет собой плату, на которой имеются лицевая панель с
разъемом для присоединения измерительных кабелей, и разъем интерфейса PXIe. Модули
устанавливаются в слот PXIe базового блока (шасси). На плате и панелях модулей отсутствуют
элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на
рисунке 1.
место нанесения знака утверждения типа и знака поверки

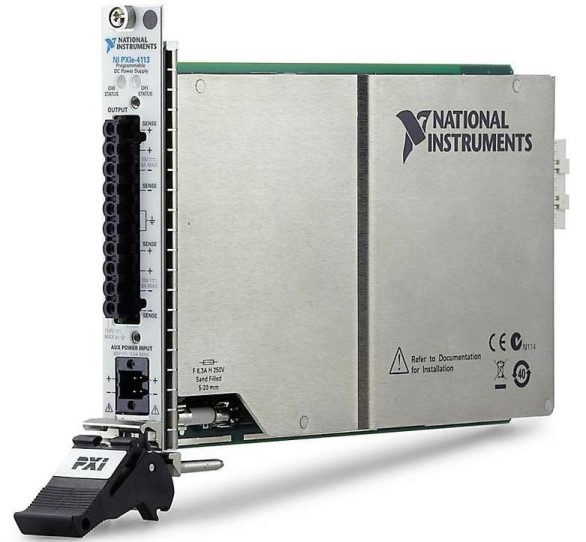

Рисунок 1 – Общий вид модулей
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (драйвер) “NI-DCPower” служит для управления режимами
работы источников, его метрологически значимая часть предназначена для задания и измерения
значений величин. Драйвер устанавливается на контроллер с шиной PXIe в базовом блоке
(шасси). Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014. Идентификационные данные программного
обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование
Номер версии (идентификационный номер)
NI-DCPower
не ниже 1.8.5
Метрологические и технические характеристики
представлены в таблицах 2 и 3.
Таблица 2 – Метрологические характеристики
Модуль NI PXIe-4112
Диапазон воспроизведения и измерения напряжения, Вот 0,1 до 60
Диапазон воспроизведения и измерения силы тока, Аот 0,01 до 1
Максимальная мощность на один канал, Вт60
Разрешение воспроизведения и измерения величин
воспроизведение напряжения, мВ2
измерение напряжения, мВ17
воспроизведение силы тока, мкА34
измерение силы тока, мкА274
Пределы допускаемой абсолютной погрешности воспроизведения и измерения величин
1)
воспроизведение напряжения U, В1,2∙10
-3
∙U + 0,055
измерение напряжения U, В1,0∙10
-3
∙U + 0,050
воспроизведение силы тока I, А1,5∙10
-3
∙I + 0,010
измерение силы тока I, А1,5∙10
-3
∙I + 0,004
Модуль NI PXIe-4113
Диапазон воспроизведения и измерения напряжения, Вот 0,03 до 10
Диапазон воспроизведения и измерения силы тока, Аот 0,02 до 6
Максимальная мощность на один канал, Вт60
Разрешение воспроизведения и измерения величин
воспроизведение напряжения, мВ0,32
измерение напряжения, мВ3
воспроизведение силы тока, мА0,19
измерение силы тока, мА2
Пределы допускаемой абсолютной погрешности воспроизведения и измерения величин
1)
воспроизведение напряжения U, В1,0∙10
-3
∙U + 0,015
измерение напряжения U, В1,0∙10
-3
∙U + 0,015
воспроизведение силы тока I, А1,5∙10
-3
∙I + 0,020
измерение силы тока I, А1,5∙10
-3
∙I + 0,020
______________
1) Пределыпогрешности указаныдля температурыокружающей среды(23±5) °Cи температуры
наповерхности модуля впределах ±5°C оттемпературыподстройки (External Calibration)
Лист № 3
Всего листов 4
4,65
175
216
20
130
443
Таблица 3 – Основные технические характеристики
Потребляемая мощность, Вт, не более
от шасси PXIe
от внешнего источника питания 48 В
Габаритные размеры, мм
глубина
толщина
высота
Масса, г, не более
Рабочие условия применения
температура окружающего воздуха, °C
относительная влажность воздуха, %
от 0 до 55
от 10 до 90 (без конденсата)
Знак утверждения типа
наносится на боковую панель корпуса модуля в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
представлена в таблице 4.
Таблица 4 – Комплектность модулей
Наименование и обозначениеКол-во
Источник питания программируемый модульный NI PXIe-4112 / NI PXIe-4113 1 шт.
Внешний источник питания с выходом постоянного напряжения 48 В 1 шт.
Дополнительный коннектор для внешнего источника питания 1 шт.
Колодка соединительная для установки на выходной разъем 1 шт.
Комплект деталей для установки модуля в шасси 1 шт.
Компакт-диск с драйвером “NI-DCPower” 1 шт.
Руководство по эксплуатации 370736H-01/2R 1 шт.
Методика поверки NI4112/МП-2019 1 шт.
Поверка
осуществляется по документу NI4112/МП-2019 «ГСИ. Источники питания программируемые
модульные NI PXIe-4112, NI PXIe-4113. Методика поверки», утвержденному АО «АКТИ-
Мастер» 30.09.2019 г.
Основные средства поверки:
- мультиметр цифровой модульный NI PXIe-4081; регистрационный номер 68422-17;
- мера электрического сопротивления универсальная однозначная МС 3080М 0,01 Ом
класса точности 0,01 (для модуля NI PXIe-4113); регистрационный номер 61295-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки (место
нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в разделах эксплуатационного документа.
Лист № 4
Всего листов 4
Нормативныедокументы,устанавливающиетребованиякисточникампитания
программируемым модульным NI PXIe-4112, NI PXIe-4113
ГОСТ8.027-2001.Государственнаяповерочнаясхемадлясредствизмерений
постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема длясредств измеренийсилы постоянного
электрического тока в диапазоне от 1·10
-16
до 100 А (утверждена Приказом Росстандарта от
01.10 2018 г. № 2091)
Изготовитель
Компания “National Instruments Corporation”, Венгрия
Адрес: H-4031 Debrecen, Hatar ut I/A, Hungary
Тел./факс 36-52-515-400
E-mail
Заявитель
Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС»
(ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел.: +7 (495)783-68-51, факс: +7 (495)783-68-52
E-mail
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4, этаж 3, офис 310-314
Тел./факс: +7 (495) 926-71-70
Web-сайт:
E-mail:
Аттестат аккредитации ЗАО «АКТИ-Мастер» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311824 от 14.10.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
