ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансмиттеры вибрационные серии TR
Назначение средства измерений
Трансмиттеры вибрационные серии TR предназначены для измерений виброускорения,
виброскорости, виброперемещения, осевого сдвига и числа оборотов.
Описание средства измерений
Принцип действия трансмиттеров вибрационных серии TR (далее трансмиттеры) осно-
ван на обработке сигналов, поступающих от вибропреобразователей, преобразователей вибро-
скорости и преобразователей вихретоковых.
Конструктивно трансмиттеры представляют собой моноблок в пластмассовом корпусе
либо щитового крепления, либо с креплением на DIN-рейку.
Трансмиттеры выпускаются в нескольких модификациях, отличающихся измеряемыми
характеристиками вибрации и диапазоном измерений.
Трансмиттеры TR1101 работают с вибропреобразователями (TM0782A, TM0783A,
TM0784A, TM0785A, TM0786A), вибропреобразователями (TM0793V, TM0796V), преобразова-
телями виброскорости (TM079VD) и предназначены для измерений виброускорения, виброско-
рости и виброперемещения.
Трансмиттеры TR3101 и TR4101 работают с преобразователями вихретоковыми
(TM0180, ТМ0105, ТМ0110) диаметрами 5, 8 и 11 мм и предназначены для измерения вибропе-
ремещения.
Трансмиттеры TR3102 и TR4102 работают с преобразователями вихретоковыми
(TM0180, ТМ0105, ТМ0110) диаметрами 5, 8 и 11 мм и предназначены для измерения осевого
сдвига.
Трансмиттеры TR5102 работают с преобразователями вихретоковыми (ТМ0180,
TM0105) диаметрами 5 и 8 мм и предназначены для измерения числа оборотов.
Общий вид модификаций трансмиттеров приведен на рисунке 1.
а)б)
Лист № 2
Всего листов 5
в)г)
д)е)
Рисунок 1 – Общий вид трансмиттеров серии TR:

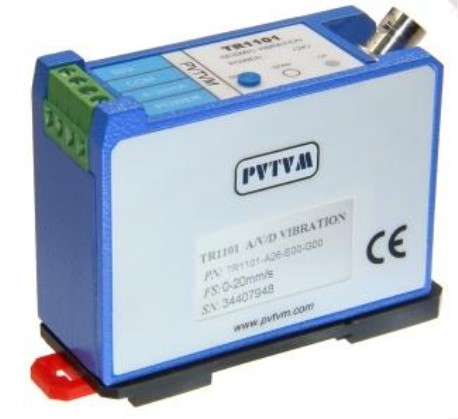

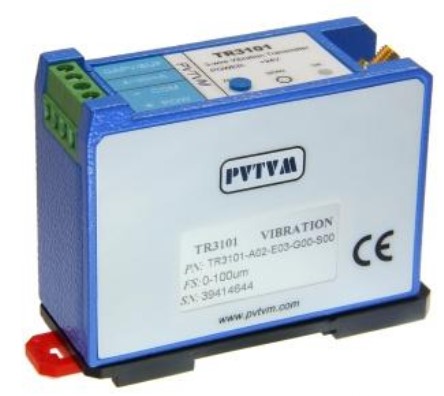

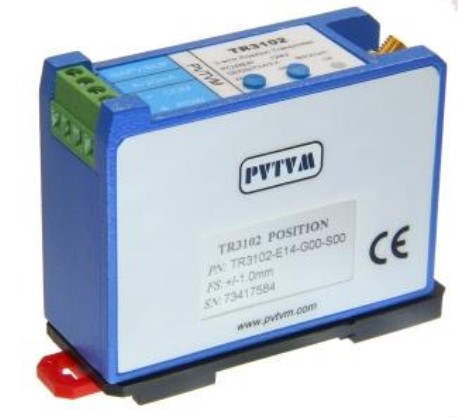

а) - TR1101, б) - TR3101, в) - TR3102,

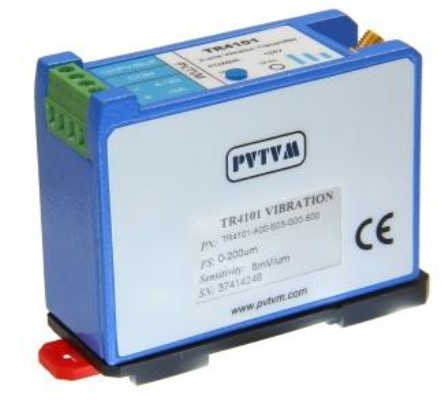

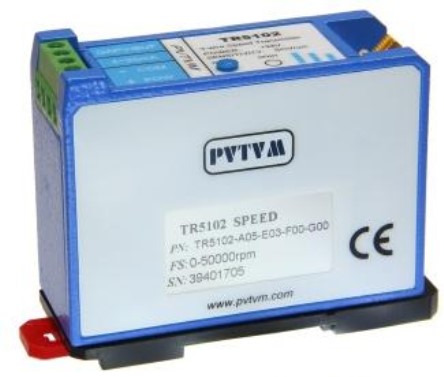

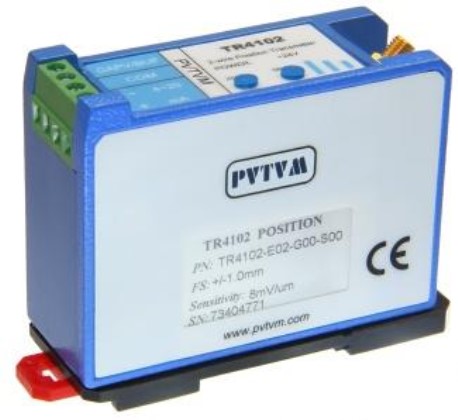

г) - TR4101, д) - TR4102, е) - TR5102
Пломбирование трансмиттеров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений размаха виброперемещения,
мкм
Таблица 1 - Метрологические характеристики трансмиттеров вибрационных модификаций
TR1101, TR3101, TR4101
1
Модифика-
ция TR1101
2
Модифика-
ция TR4101
4
Значение
Модифика-
ция TR3101
3
от 0 до 100
от 0 до 200
от 0 до 500
Лист № 3
Всего листов 5
Диапазон измерений пикового значения (ПИК)
виброскорости, мм∙с
-1
-
-
Диапазон измерений ПИК виброускорения, м∙с
-2
Диапазон рабочих частот, Гц
от 2 до 5000
от 2 до 1000
±3
Номинальный коэффициент преобразования,
мА/(м∙с
-2
) (мА/(мм∙с
-1
), мА/мкм)
±1
Продолжение таблицы 1
1
3
4
2
от 0 до 20
от 0 до 50
от 0 до 100
от 0 до 50
от 0 до 100
от 3 до 10000
от 5 до 5000
от 10 до 3000
Неравномерность амплитудно – частотной харак-
теристики (АЧХ), дБ
где D – диапазон измерений, м∙с
-2
(мм∙с
-1
,
мкм)
S
ном
– номинальный коэффициент преобра-
зования, мА/(м∙с
-2
) (мА/(мм∙с
-1
), мА/мкм)
Отклонение коэффициента преобразования от
номинального значения, %, не более
Диапазон измерений осевого сдвига, мм
Номинальный коэффициент преобразования,
мА/мм
±1
Таблица 2 - Метрологические характеристики трансмиттеров вибрационных модификаций
TR3102, TR4102
Значение
Наименование характеристики
МодификацияМодификация
TR3102TR4102
±1 ±2
±2 ±4
где D – диапазон измерений, мм
S
ном
– номинальный коэффициент преобра-
зования, мА/мм
Отклонение коэффициента преобразования от
номинального значения, %, не более
Диапазон измерений частоты вращения, об/мин
Номинальный коэффициент преобразования,
мА/(об∙мин
-1
)
±1
Таблица 3 - Метрологические характеристики трансмиттеров вибрационных модификации
TR5102
Наименование характеристики
Значение
от 1 до 1000
от 1 до 3600
от 1 до 6000
от 1 до 10000
от 1 до 30000
от 1 до 50000
где D – диапазон измерений, об/мин
S
ном
– номинальный коэффициент преоб-
разования, мА/(об∙мин
-1
)
Отклонение коэффициента преобразования от но-
минального значения, %, не более
Лист № 4
Всего листов 5
115×70×75
0Ex ia IIC T4 Ga X
Значение
от 4 до 20
от -35 до +70
Таблица 4 - Основные технические характеристики
Наименование характеристики
Нормированный токовый выход, мА
Диапазон рабочих температур, ºС
Параметры электрического питания:
напряжение постоянного тока, В
- для TR1101, TR3101, TR3102, TR5102
- для TR4101, TR4102
от 20 до 30
от 16 до 30
1,0
10
Масса, кг, не более
Габаритные размеры (длина × ширина × высота), мм,
не более
Средний срок службы, лет
Маркировка взрывозащиты модификаций TR4101 и
TR4102
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским спосо-
бом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование
Трансмиттер вибрационный серии TR
Руководство по эксплуатации
Методика поверки
Обозначение
Модификация по заказу
-
РТ-МП-6231-441-2019
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-6231-441-2019 «ГСИ. Трансмиттеры вибрационные серии
TR», утвержденному ФБУ «Ростест-Москва» 23 августа 2019 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по приказу Росстандарта от 27.12.2018 г.
№ 2772 «Об утверждении государственной поверочной схемы для средств измерения вибропе-
ремещения, виброскорости, виброускорения и углового ускорения»;
- источник питания GPD-72303S (регистрационный номер в Федеральном информацион-
ном фонде № 49221-12);
- мультиметр цифровой Agilent 34410А (регистрационный номер в Федеральном инфор-
мационном фонде № 33921-07);
- микрометрическая головка с ценой деления 0,01 мм 2-го класса точности по ГОСТ
6507-90;
- установка тахометрическая УТ05-60 (регистрационный номер в Федеральном инфор-
мационном фонде № 6840-78)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к трансмиттерам
вибрационным серии TR
Приказ Федерального агентства по техническому регулированию и метрологии от
27.12.2018 г. № 2772 Об утверждении государственной поверочной схемы для средств измере-
ния виброперемещения, виброскорости, виброускорения и углового ускорения
Техническая документация изготовителя фирмы PVTVM Inc.
Изготовитель
Фирма PVTVM Inc., США
Адрес: 10200 W.Airport Blvd., Suite 170, Stafford TX 77477, USA
Телефон: +1-713-830-7601
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Антрагштеллер»
(ООО «Антрагштеллер»)
ИНН 5024190462
Адрес: 143442 Московская обл., г. Красногорск, пос. Отрадное, ул. Клубная, д. 6, кв. 44
Телефон: +7 (495) 260-11-86
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418 г. Москва, Нахимовский проспект, 31
Телефон (факс): +7 (495) 544-00-00
Web-сайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
