Приложение к свидетельству № 75550
об утверждении типа средств измерений
Лист № 1
Всего листов 21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная СИ-СТ16 для измерений параметров турбовальных дви-
гателей на стенде 16
Назначение средства измерений
Система измерительная СИ-СТ16 для измерений параметров турбовальных двигателей
на стенде 16 (далее - ИС) предназначена для измерений: давления и температуры жидкостей и
газов; напряжения постоянного тока, соответствующего температуре, измеряемой термоэлек-
трическими преобразователями ХА, ХК; силы; массы; виброскорости; угловых перемещений;
интервалов времени; электрического сопротивления; частоты переменного тока; силы и напря-
жения постоянного тока и передачи результатов измерений в компьютер автоматизированного
рабочего места операторов.
Описание средства измерений
Принцип действия измерительных каналов (ИК) ИС при измерении физических величин
(давления и температуры жидкостей и газов, силы, массы, виброскорости, угловых перемеще-
ний, силы постоянного тока до 1000 А) основан на преобразовании измеряемых физических ве-
личин первичными измерительными преобразователями (ПП) в электрические сигналы, функ-
ционально связанные с измеряемыми физическими величинами, с последующим нормализаци-
ей и передачей их для цифрового преобразования, отображения и регистрации.
Принцип действия ИК ИС при измерении электрических физических величин (электри-
ческого сопротивления, частоты переменного тока, силы и напряжения постоянного тока) осно-
ван на цифровом преобразовании непосредственно измеряемой величины, с последующим её
отображением и регистрацией средствами ИС.
Конструктивно ИС состоит из автоматизированного рабочего места операторов, рассчи-
танного на работу трех операторов и шести шкафов с установленными в них модулями стандар-
тов PXI, SCXI, CRIO, объединенных локальной сетью Ethernet, соединительным оборудованием
и ПП:
- автоматизированное рабочее место операторов ИНСИ.425835.800.00 – устанавливается
в пультовой и представляет собой две пультовые секции с установленными в них: персональ-
ными компьютерами (ПК) – 2 шт., мониторами – 5 шт., барометром цифровым БРС-1М-1 и па-
нелью приборной ИНСИ.425835.700.00. На панели приборной установлены указатели частоты
оборотов и давления масла двигателя, счетчик наработки СНК-78, а также кнопки подачи пита-
ния на технологическое стендовое оборудование;
- шкаф приборный ИНСИ.425835.100.00 – устанавливается в помещении пультовой.
Предназначен для размещения следующего оборудования: рабочей станции «Сервер», системы
сбора данных № 1 (далее ССД1), аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М-3 с
блоком электронным БЭ-404М-3, источника питания PPT-3615, коммутаторов сети Ethernet, из-
меритель влажности и температуры ИВТМ-7, источников питания 24 В постоянного тока для
питания аппаратуры ИС;
- шкаф кроссовый 1 ИНСИ.425835.200.00 – устанавливается в помещении пультовой.
Предназначен для размещения следующего оборудования: источников питания датчиков давле-
ния, клемм подключения датчиков ИС, нормализаторов частотных сигналов с датчиков оборо-
тов FL157A, датчика давления (разрежения) воздуха;
- шкаф кроссовый 2 ИНСИ.425835.300.00 – устанавливается в помещении пультовой.
Предназначен для размещения следующего оборудования: системы сбора данных № 3 (далее
ССД3), клемм подключения сигналов с двигательных разъемов, клемм подключения сигналов
стендовых исполнительных механизмов, блока автоматического регулирования и контроля
БАРК-78, автомата пуска двигателя АПД-78А, регулятора температуры РТ12-6, блока реле;
Лист № 2
Всего листов 21
- шкаф температурных параметров ИНСИ.425835.400.00 – устанавливается в помещении
бокса. Предназначен для размещения следующего оборудования: системы сбора данных № 2
(далее ССД2), нормализаторов частотных сигналов с датчиков расхода топлива FL157A;
- шкаф датчиков давления ИНСИ.425835.500.00 – устанавливается в помещении бокса.
Предназначен для размещения стендовых датчиков давления и обеспечения их работы в диапа-
зоне температур от 18 до 22 °С;
- шкаф запуска ИНСИ.425835.600.00 – устанавливается в помещении бокса. Предназна-
чен для размещения следующего оборудования: автомата пуска ВСУ АИ-9В АПД-9В, шунта
измерительного тока запуска, нормализаторов сигналов температуры газа ВСУ и тока запуска
ВСУ KFD-UT2.
ИС питается от источника бесперебойного питания VGD-8K31.
Функционально ИС включает в себя следующие ИК:
ИК давления, разряжения и перепада давления – 34 шт;
ИК напряжения постоянного тока, соответствующего значениям температуры измеряе-
мой термоэлектрическими преобразователями (ХА, ХК) - 19 шт;
ИК температуры (с термопреобразователями сопротивления ТСП) - 10 шт;
ИК силы - 1 шт;
ИК частоты переменного тока - 8 шт;
ИК угловых перемещений -3 шт;
ИК интервалов времени - 1 шт;
ИК виброскорости – 18 шт;
ИК электрических величин - 21 шт;
ИК массы – 1шт.
Защита от несанкционированного доступа к компонентам ИС обеспечивается ограниче-
нием доступа в помещение стенда способом запирания кодовым замком и пломбирования вход-
ной двери на стенд. Защита от несанкционированного доступа к ИС обеспечивается закрывани-
ем шкафов на специализированные встроенные замки.
Защита от несанкционированного доступа и изменения программного обеспечения (ПО)
осуществляется установкой пароля при запуске ПО и при допуске к коэффициентам функций
преобразования ИК.
Общий вид составных частей средства измерений представлен на рисунках 1 - 16.
Лист № 3
Всего листов 21

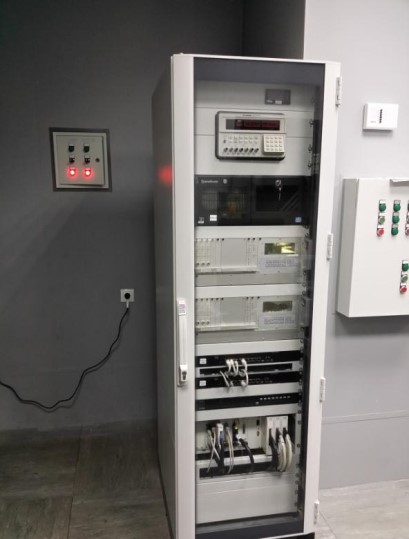

Рисунок 1 - Шкаф приборный

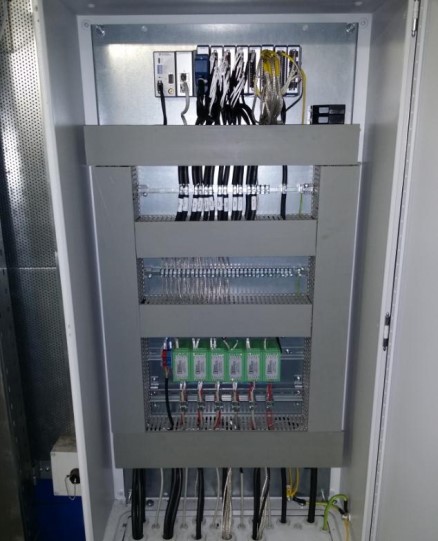

Рисунок 2 - Шкаф кроссовый 1
Рисунок 3 - Шкаф кроссовый 2
Рисунок 4 - Шкаф температурных пара-
метров
Лист № 4
Всего листов 21

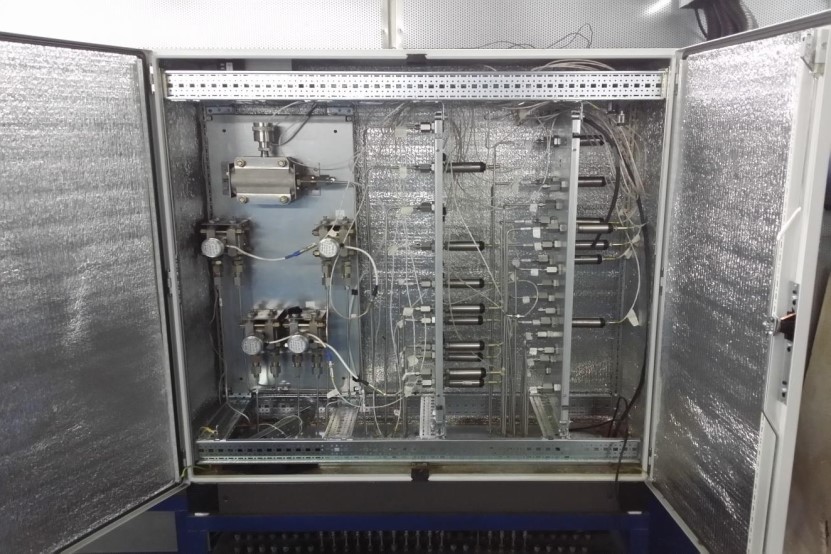

Рисунок 5 - Шкаф датчиков давления

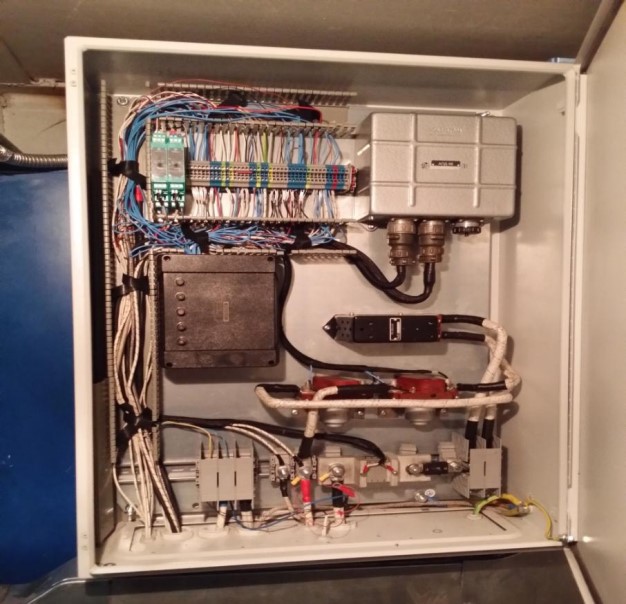

Рисунок 6 - Шкаф запуска
Лист № 5
Всего листов 21
*
* - место нанесения знака утверждения типа

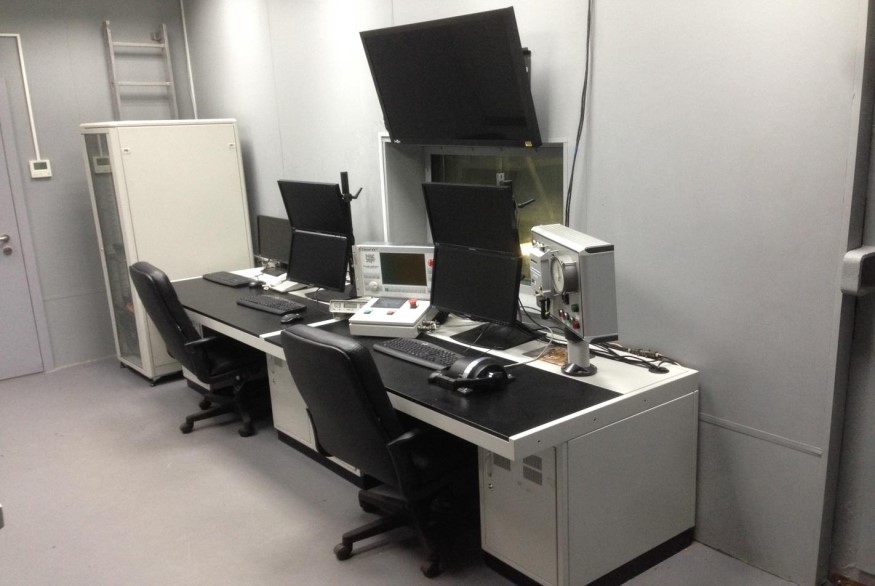

Рисунок 7 – Автоматизированное рабочее место операторов

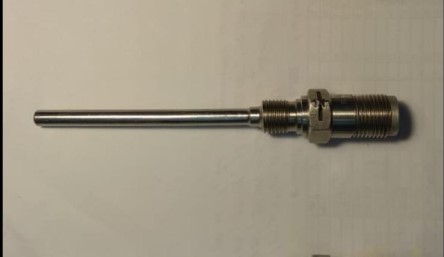

Рисунок 8 – Термопреобразователь
сопротивления П-77
Рисунок 9 – Термопреобразователь
сопротивления П-109
Лист № 6
Всего листов 21

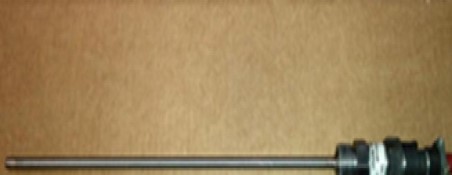

Рисунок 10 – Термопреобразователь
сопротивления ТП-9202

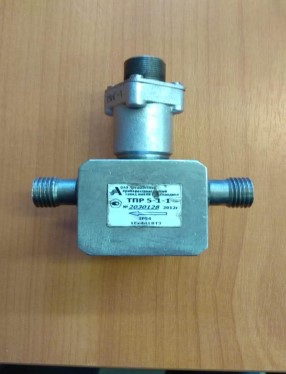

Рисунок 11 – Турбинный преобразователь
расхода ТПР-5

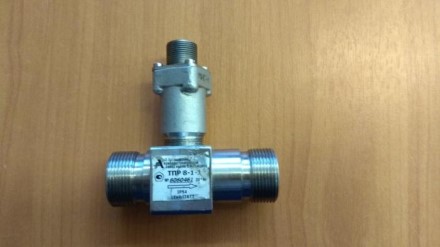

Рисунок 12 – Турбинный преобразователь
расхода ТПР-8

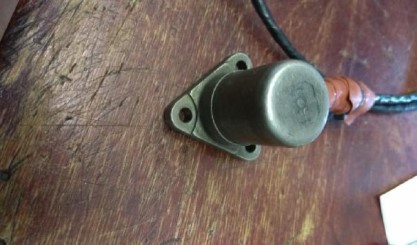

Рисунок 13 – Вибропреобразователь
МВ-43

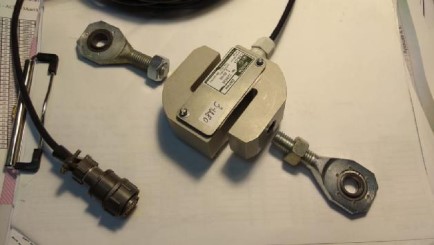

Рисунок 14 – Датчик весоизмерительный
тензорезисторный С2А-0,1-С1 (из комплекта
ТВЭУ-01П)

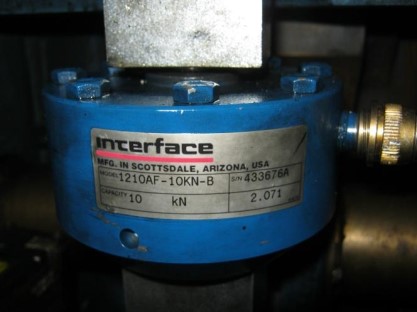

Рисунок 15 – Датчик тензометрический
121ОАF-10KN-B в составе динамометра
Froude-Hofmann HS-2600
Лист № 7
Всего листов 21

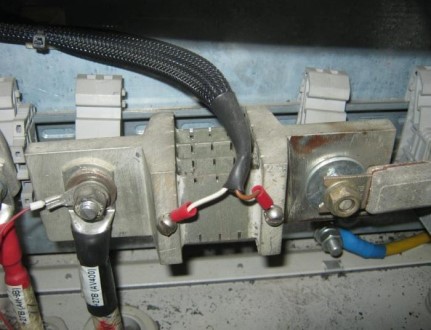

Рисунок 16 – Шунт измерительный 75ШИСВ.1-1000
Программное обеспечение
ПО включает в себя общее (ОПО) и функциональное (ФПО) программное обеспечение.
ОПО включает в себя операционную систему (ОС) Windows XP.
ФПО включает в себя программные продукты:
- программа «Сервер параметров (основной модуль)»;
- программа «Сервер параметров (модуль расчета формул)»;
- программа «Сервер параметров (модуль расчета температуры термопар)»;
- программа «Сервер параметров (модуль расчета температуры термометров сопротивле-
ния)»;
- программа «Программа сбора данных подсистемы №1 (основной модуль)»;
- программа «Программа сбора данных подсистемы №2 (основной модуль)»;
- программа «Программа метрологических исследований».
Программа «Сервер параметров (основной модуль)»
Метрологически значимая часть программы «Сервер параметров (основной модуль)»
включает в себя исполняемый файл «insys_server22-1.exe». Уровень защиты ПО «высокий» в
соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Сервер параметров (основной модуль)» указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
insys_server22-1.exe
не ниже 1.25.10
f4b53650dd94ecfe7e8c2802a7bbc341
MD5
Программа «Сервер параметров (модуль расчета формул)»
Метрологически значимая часть программы «Сервер параметров (модуль расчета фор-
мул)» включает в себя исполняемый файл «insysformula.dll». Уровень защиты ПО «высокий»
в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Сервер параметров (модуль расчета формул)» указаны в таблице 2.
Лист № 8
Всего листов 21
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
insysformula.dll
не ниже 1.0.4
a44e49bbfdacb836aac308af4836cb04
MD5
Программа «Сервер параметров (модуль расчета температуры термопар)»
Метрологически значимая часть программы «Сервер параметров (модуль расчета темпе-
ратуры термопар)» включает в себя исполняемый файл «srv_dll_cold_junction_comp.dll». Уро-
вень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Сервер параметров (модуль расчета температуры термопар)» указаны в таблице 3.
Таблица 3
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
srv_dll_cold_junction_comp.dll
не ниже 1.3.1
0f3aa4058b4e70875777dde98699dbd5
MD5
Программа «Сервер параметров (модуль расчета температуры термометров сопротивле-
ния)»
Метрологически значимая часть программы «Сервер параметров (модуль расчета темпе-
ратурытермометровсопротивления)»включаетвсебяисполняемыйфайл
«srv_dll_therm_resist_calc.dll». Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-
2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Сервер параметров (модуль расчета температуры термометров сопротивления)» указаны в
таблице 4.
Таблица 4
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
srv_dll_therm_resist_calc.dll
не ниже 1.1.2
9296c8f80036d4d6ae39e8866af82b8b
MD5
Программа «Программа сбора данных подсистемы №1 (основной модуль)»
Метрологически значимая часть программы «Программа сбора данных подсистемы №1
(основной модуль)» включает в себя исполняемый файл «ssd1_pxi_rt.dll». Уровень защиты ПО
«высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Программа сбора данных подсистемы №1 (основной модуль)» указаны в таблице 5.
Таблица 5
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
ssd1_pxi_rt.dll
не ниже 1.15.2
e3d0e9eed84407388767b098f0adace8
MD5
Лист № 9
Всего листов 21
Программа «Программа сбора данных подсистемы №2 (основной модуль)»
Метрологически значимая часть программы «Программа сбора данных подсистемы №2
(основной модуль)» включает в себя исполняемый файл «ssd2_startup.rtexe». Уровень защиты
ПО «высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Программа сбора данных подсистемы №2 (основной модуль)» указаны в таблице 6.
Таблица 6
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
ssd2_startup.rtexe
не ниже 1.2.1
7714ac34123b0cab43153ef71542802f
MD5
Программа «Программа метрологических исследований»
Метрологически значимая часть программы «Программа метрологических исследова-
ний» включает в себя исполняемый файл «Metrology.exe». Уровень защиты ПО «высокий» в
соответствии с Р 50.2.077- 2014.
Идентификационные данные (признаки) метрологически значимой части программы
«Программа метрологических исследований» указаны в таблице 7.
Таблица 7
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значения
Metrology.exe
не ниже 3.12.4
8aff3354d740d5e5fa3ea9ccefd4d84a
MD5
Метрологические и технические характеристики
Диапазон измерений избыточного давления масла на входе
в двигатель (Рм вх), МПа (кгс/см
2
)
Таблица 8 - Метрологические характеристики
Наименование характеристикиЗначение
Кол-во
ИК
ИК давления, разряжения и перепада давления №№1-34
Пределы допускаемой, приведенной к нормирующему зна-
чению (НЗ), погрешности измерений избыточного давления
масла на входе в двигатель, %
от 0 до 0,59
(от 0 до 6,0)
±1,0
1
(НЗ=0,39 МПа
(4 кгс/см
2
))
Лист № 10
Всего листов 21
Наименование характеристики
от 0 до 0,245
(от 0 до 2,5)
±1,0
1
±1
Продолжение таблицы 8
Значение
Кол-во
ИК
Диапазон измерений избыточного давления масла на выходе
из двигателя в линии откачки II –V опор (Рм вых), МПа
(кгс/см
2
)
Пределы допускаемой, приведенной к верхнему пределу
диапазона измерений (ВП), погрешности измерений избы-
точного давления масла на выходе из двигателя в линии от-
качки II –V опор, %
Диапазон измерений избыточного давления масла на выходе
из двигателя в линии откачки из I опоры центрального при-
вода (Рм вых1), МПа (кгс/см
2
)
от 0 до 0,245
(от 0 до 2,5)
1
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений избыточного давления масла на выходе из двигате-
ля в линии откачки из I опоры центрального привода, %
Диапазон измерений избыточного давления масла перед
маслофильтром (Рмф), МПа (кгс/см
2
)
от 0 до 0,59
(от 0 до 6,0)
1
±1
от 0 до 0,245
(от 0 до 2,5)
±1,0
1
(НЗ=0,196 МПа
(2 кгс/см
2
))
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений избыточного давления масла перед маслофильт-
ром, %
Диапазон измерений избыточного давления воздуха в пред-
масляной полости
I
опоры (Р10/Рм12), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха в предмасляной по-
лости
I
опоры, %
Диапазон измерений избыточного давления в масляной по-
лости коробки приводов (Ркп), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления в масляной полости коробки
приводов, %
Диапазон измерений избыточного давления воздуха в пред-
масляной полости
II
опоры (Р15/Рм22), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха в предмасляной по-
лости
II
опоры, %
от -0,059 до +0,059
(от -0,6 до +0,6)
±1,01
(НЗ=0,059 МПа
(0,6 кгс/см
2
))
от 0 до 0,245
(от 0 до 2,5)
±1,01
(НЗ=0,196 МПа
(2 кгс/см
2
))
Диапазон измерений избыточного давления в масляной по-
лости
II
опоры (Р14/Рм23), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления в масляной полости
II
опо-
ры, %
от -0,059 до +0,059
(от -0,6 до +0,6)
±1,01
(НЗ=0,059 МПа
(0,6 кгс/см
2
))
Диапазон измерений избыточного давления в масляной по-
лости
III
опоры (Р18/Рм33), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления в масляной полости
III
опо-
ры, %
от -0,059 до +0,059
(от -0,6 до +0,6)
±1,01
(НЗ=0,059 МПа
(0,6 кгс/см
2
))
Диапазон измерений избыточного давления в масляной по-
лости
I
V опоры (Р22/Рм43), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления в масляной полости
I
V опо-
ры, %
от -0,059 до +0,059
(от -0,6 до +0,6)
±1,01
(НЗ=0,059 МПа
(0,6 кгс/см
2
))
Лист № 11
Всего листов 21
Наименование характеристики
Продолжение таблицы 8
Значение
Кол-во
ИК
Диапазон измерений избыточного давления воздуха перед
эжектором (Рэж), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха перед эжектором, %
от -0,059 до +0,059
(от -0,6 до +0,6)
±1,01
(НЗ=0,059 МПа
(0,6 кгс/см
2
))
Диапазон измерений избыточного давления топлива на вхо-
де в подкачивающий насос (Рт вх), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива на входе в подкачи-
вающий насос, %
Диапазон измерений избыточного давления топлива в кол-
лекторе 1-го контура форсунок (Рт1), МПа (кгс/см
2
)
от -0,59 до +0,294
(от -0,6 до +3,0)
±1,01
(НЗ=0,29 МПа
(3 кгс/см
2
))
от 0 до 5,9
(от 0 до 60,0)
1
±1,0
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений избыточного давления топлива в коллекторе 1-го
контура форсунок, %
Диапазон измерений избыточного давления топлива в кол-
лекторе 1-го контура форсунок на ложном запуске (Рт1 лз),
МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива в коллекторе 1-го
контура форсунок на ложном запуске, %
Диапазон измерений избыточного давления топлива в кол-
лекторе 2-го контура форсунок (Рт2), МПа (кгс/см
2
)
от 0 до 0,98
(от 0 до 10,0)
±1,0
1
(НЗ=0,49 МПа
(5 кгс/см
2
))
от 0 до 5,9
(от 0 до 60,0)
1
±1,0
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений избыточного давления топлива в коллекторе 2-го
контура форсунок, %
Диапазон измерений избыточного давления топлива в кол-
лекторе 2-го контура форсунок на ложном запуске (Рт2 лз),
МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива в коллекторе 2-го
контура форсунок на ложном запуске, %
Диапазон измерений избыточного давления топлива на вхо-
де в насос регулятор (НР) (Рт вх нр), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива на входе в НР, %
от 0 до 0,98
(от 0 до 10,0)
±1,0
1
(НЗ=0,49 МПа
(5 кгс/см
2
))
от 0 до 0,39
(от 0 до 4,0)
±1,0
1
(НЗ=0,294 МПа
(3 кгс/см
2
))
Диапазон измерений избыточного давления топлива откры-
тия направляющего аппарата компрессора (НАК) (Рт от
нак), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива открытия НАК, %
Диапазон измерений избыточного давления топлива закры-
тия НАК (Рт за нак), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива закрытия НАК, %
от 0 до 9,8
(от 0 до 100,0)
±1,0
1
(НЗ=6,86 МПа
(70 кгс/см
2
))
от 0 до 9,8
(от 0 до 100,0)
±1,01
(НЗ=6,86 МПа
(70 кгс/см
2
))
Лист № 12
Всего листов 21
Наименование характеристики
Значение
1
1
1
1
от 0 до 9,8
(от 0 до 100,0)
1
1
от 0 до 5,9
(от 0 до 0,06)
1
1
1
Продолжение таблицы 8
Кол-во
ИК
Диапазон измерений избыточного давления воздуха за ком-
прессором (Рк1), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха за компрессором, %
от 0 до 1,57
(от 0 до 16 )
±0,3
(НЗ=1,18 МПа
(12 кгс/см
2
))
Диапазон измерений избыточного давления воздуха за ком-
прессором (Рк2), МПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха за компрессором, %
от 0 до 1,57
(от 0 до 16 )
±0,3
(НЗ=1,18 МПа
(12 кгс/см
2
))
Диапазон измерений избыточного давления воздуха за ком-
прессором на ложном запуске (Рк1 лз), МПа (кгс/см
2
)
от 0 до 0,98
(от 0 до 1,0)
±1,0
(НЗ=0,049 МПа
(0,5 кгс/см
2
))
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха за компрессором на
ложном запуске, %
Диапазон измерений избыточного давления топлива на кла-
пан перепуска воздуха (КПВ) от НР (Рт кпв), МПа (кгс/см
2
)
от 0 до 9,8
(от 0 до 100,0)
±1,0
(НЗ=6,86 МПа
(70 кгс/см
2
))
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива на КПВ
от НР, %
Диапазон измерений избыточного давления топлива от кон-
цевого выключателягидромеханизма(Ртком), МПа
(кгс/см
2
)
±1,0
(НЗ=6,86 МПа
(70 кгс/см
2
))
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления топлива от концевого вы-
ключателя гидромеханизма, %
Диапазон измерений избыточного давления воздуха на вхо-
де в стартер (Рвоз св), МПа (кгс/см
2
)
от 0 до 0,39
(от 0 до 4,0)
±1,0
(НЗ=0,196 МПа
(2 кгс/см
2
))
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений избыточного давления воздуха на входе в стартер,
%
Диапазон измерений перепада давлений воздуха на расхо-
домерном коллекторе (РМК) - «Закольцовка» (Пзак), кПа
(кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений перепада давлений воздуха на РМК - «Закольцов-
ка», %
Диапазон измерений перепада давлений воздуха на РМК -
«Контроль» (Пконтр), кПа (кгс/см
2
)
±1,0
(НЗ=4,9 кПа
(0,05 кгс/см
2
))
от 0 до 5,9
(от 0 до 0,06)
±1,0
(НЗ=4,9 кПа
(0,05 кгс/см
2
))
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений перепада давлений воздуха на РМК - «Контроль»,
%
Диапазон измерений перепада давлений воздуха на РМК -
«Полный» (П*), кПа (кгс/см
2
)
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений перепада давлений воздуха на РМК –
«Полный», %
от 0 до 0,59
(от 0 до 0,006)
±5,0
(НЗ=0,49 кПа
(0,005 кгс/см
2
))
Лист № 13
Всего листов 21
18
Продолжение таблицы 8
Наименование характеристикиЗначение
Кол-во
ИК
±1,0
Диапазон измерений разряжения воздуха в боксе (Рразр),от 0 до 0,59
кПа (кгс/см
2
)(от 0 до 0,006)
Пределы допускаемой, приведенной к НЗ, погрешности из-±5,01
мерений разряжения воздуха в боксе, %(НЗ=0,49 кПа
(0,005 кгс/см
2
))
Диапазон измерений избыточного давления воздуха на над- от 0 до 0,59
дув уплотнений гидротормоза (Рвоз гт), МПа (кгс/см
2
) (от 0 до 6,0)
Пределы допускаемой, приведенной к ВП, погрешности из-1
мерений избыточного давления воздуха на наддув уплотне- ±1,0
ний гидротормоза, %
Диапазон измерений избыточного давления воды на входе в от 0 до 0,39
гидротормоз (Рвод гт), МПа (кгс/см
2
) (от 0 до 4,0)
Пределы допускаемой, приведенной к ВП, погрешности из-1
мерений избыточного давления воды на входе в гидротор-
моз, %
Диапазон измерений перепада давлений топлива на стендо-от 0 до 0,039
вом топливном фильтре (Пст тф), МПа (кгс/см
2
)(от 0 до 0,4)
Пределы допускаемой, приведенной к ВП, погрешности из-
1
мерений перепада давлений топлива на стендовом топлив- ±1,0
ном фильтре, %
Диапазон измерений перепада давлений воды на стендовомот 0 до 0,039
водяном фильтре (Пст вф), МПа (кгс/см
2
)(от 0 до 0,4)
Пределы допускаемой, приведенной к ВП, погрешности из-1
мерений перепада давлений воды на стендовом водяном ±1,0
фильтре, %
Диапазон измерений давления топлива со склада (Рт ск),от 0 до 0,039
МПа (кгс/см
2
)(от 0 до 0,4)
±1,0
1
±1,5
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений избыточного давления топлива со склада, %
ИК напряжения постоянного тока, соответствующего значениям температуры,
измеряемой термоэлектрическими преобразователями (ХА, ХК) №№35-53
Диапазон измерений напряжения постоянного тока, соот-
ветствующего значениям температуры (Utг 2500, Utг барк,от 0 до 48,838
Utг, Utг рт, Utг1-Utг14), мВ
Диапазон индицируемых значений температуры, °Сот 0 до 1200
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока, соответствующего значениям
температуры, выраженной в единицах индицируемой тем-
пературы, °С
Номинальная статическая характеристика преобразованияТХА (K) по
ГОСТ Р 8.585-2001
Лист № 14
Всего листов 21
Продолжение таблицы 8
Наименование характеристикиЗначение
Кол-во
ИК
±1,5
1
от -50 до +50
±1,0
4
от 0 до 200
±3,0
1
от 0 до 200
±3,0
1
от 0 до 200
±2,25
1
от -30 до +50
±1,0
1
от -30 до +50
от -30 до +50
Диапазон измерений напряжения постоянного тока, соот-
ветствующего значениям температуры заслонки 1919Тот 0 до 14,560
(Utзасл), мВ
Диапазон индицируемых значений температуры, °Сот 0 до 200
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока, соответствующего значениям
температуры заслонки 1919Т, выраженной в единицах ин-
дицируемой температуры, °С
Номинальная статическая характеристика преобразованияТХK (L) по
ГОСТ Р 8.585-2001
ИК температуры (с термопреобразователями сопротивления ТСП) №№54-63
Диапазон измерений температуры воздуха на входе в двига-
тель (4 точки) (tвх1-tвх4), °С
Пределы допускаемой абсолютной погрешности измерений
температуры воздуха на входе в двигатель (4 точки), °С
Диапазон измерений температуры масла на входе в двига-
тель (tм вх), °С
Пределы допускаемой абсолютной погрешности измерений
температуры масла на входе в двигатель, °С
Диапазон измерений температуры масла на выходе из дви-
гателя (tм вых), °С
Пределы допускаемой абсолютной погрешности измерений
температуры масла на выходе из двигателя, °С
Диапазон измерений температуры воздуха на входе в стар-
тер воздушный (СВ) (tвоз вх св), °С
Пределы допускаемой абсолютной погрешности измерений
температуры воздуха на входе в СВ, °С
Диапазон измерений температуры воздуха на входе в тер-
мопатрон (tвоз тп), °С
Пределы допускаемой абсолютной погрешности измерений
температуры воздуха на входе в термопатрон, °С
Диапазон измерений температуры топлива на входе в двига-
тель перед датчиками расхода (tт1), °С
Пределы допускаемой абсолютной погрешности измерений1
температуры на входе в двигатель перед датчиками расхода,
±1,5
°С
Диапазон измерений температуры топлива на входе в двига-
тель после датчиков расхода (tт2), °С
Пределы допускаемой абсолютной погрешности измерений1
температуры топлива на входе в двигатель после датчиков
±1,5
расхода, °С
Лист № 15
Всего листов 21
1
1
1
4
2
1
1
Продолжение таблицы 8
Наименование характеристикиЗначение
Кол-во
ИК
от 0 до 1963,9
(от 0 до 200)
±0,5
±0,1
F2), Гц
ИК силы №64
Диапазон измерений силы, соответствующей значениям
крутящего момента в диапазоне от 0 до 1602,5 Н·м (от 0 до
163,2 кгс·м) (Fмкр), Н (кгс)
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений силы, соответствующей значениям крутящего мо-
мента в диапазоне от 0 до 982 Н включ. (от 0 до 100 кгс
включ.), %
Пределы допускаемой относительной погрешности измере-
ний силы, соответствующей значениям крутящего момента,±0,5
в диапазоне св. 982,0 до 1963,9 Н (св. 100 до 200 кгс), %
ИК частоты переменного тока №№65-72
Диапазон измерений частоты переменного тока, соответст-
вующей значениям частоты вращения ротора турбокомпрес-от 20 до 1200
сора (fтк), Гц
Пределы допускаемой относительной погрешности измере-
ний частоты переменного тока, соответствующей значениям±0,1
частоты вращения ротора турбокомпрессора, %
Диапазон измерений частоты переменного тока, соответст-
вующей значениям частоты вращения ротора свободнойот 20 до 1200
турбины (fтк), Гц
Пределы допускаемой относительной погрешности измере-
ний частоты переменного тока, соответствующей значениям
частоты вращения ротора свободной
турбины, %
Диапазон измерений частоты переменного тока, соответст-
вующей значениям частоты вращения ротора датчика рас-от 50 до 500
хода (fGтб1, fGтб2, fGтм1, fGтм2), Гц
Пределы допускаемой относительной погрешности измере-
ний частоты переменного тока, соответствующей значениям±0,1
частоты вращения ротора датчика расхода, %
Диапазон измерений частоты переменного тока (резерв) (F1,
от 20 до 3000
±0,1
от 0 до 140
Пределы допускаемой относительной погрешности измере-
ний частоты переменного тока (резерв), %
ИК угловых перемещений №73-75
Диапазон измерений угла установки лопаток регулируемых
НАК (по лимбу входного направляющего аппарата (ВНА))
от -10 до +35
(
a
вна), градус
Пределы допускаемой абсолютной погрешности измерений
угла установки лопаток регулируемых НАК (по лимбу±1
ВНА), градус
Диапазон измерений угла положения рычага управления
двигателем (РУД) (
a
руд), градус
Пределы допускаемой абсолютной погрешности измерений
угла положения РУД, градус
±1
Лист № 16
Всего листов 21
1
1
18
3
1
5
1
1
5
5
Продолжение таблицы 8
Наименование характеристикиЗначение
Кол-во
ИК
от 15 до 105
±1
±0,1
от 2 до 100
±
12
от 78,48 до 185,58
от 0 до 1000
±2,0
от 4 до 20
±0,05
от 0 до 30
от 0 до 30
от 0 до 10
±0,05
от -2 до +48
Диапазон измерений угла положения регулятора оборотов
(РО) (
a
ро), градус
Пределы допускаемой абсолютной погрешности измерений
угла положения РО, градус
ИК интервалов времени №76
Диапазон измерений интервала времени (
t
), сот 0 до 120
Пределы допускаемой абсолютной погрешности измерений
интервала времени, с
ИК виброскорости №№77-94
Диапазон измерений виброскорости корпуса двигателя
(Вх1тк, Вх1ст, Вy1тк, Вy1ст, Вz1тк, Вz1ст, Вх4тк, Вх4ст,
Вy4тк, Вy4ст, Вz4тк, Вz4ст, Вх1, Вy1, Вz1, Вх4, Вy4, Вz4),
мм/с
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений виброскорости корпуса двигателя, %
ИК электрических величин №№95-115
Диапазон измерений электрического сопротивления посто-
янному току (резерв) (R1-R3), Ом
Пределы допускаемой относительной погрешности измере-
ний электрического сопротивления постоянному току (ре-±0,15
зерв), %
Диапазон измерений силы постоянного тока запуска вспо-
могательной силовой установки (ВСУ) (Iзап всу), А
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений силы постоянного тока запуска ВСУ, %
Диапазон измерений силы постоянного тока (резерв)
(I1-I5), мА
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений силы постоянного тока (резерв), %
Диапазон измерений напряжения постоянного тока в цепи
питания ВСУ (Uвсу), В
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений напряжения постоянного тока в цепи питания ВСУ,±2,5
%
Диапазон измерений напряжения постоянного тока от ис-
точника бортсети (Uбс), В
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений напряжения постоянного тока от источника бортсе-±2,5
ти, %
Диапазон измерений напряжения постоянного тока (резерв)
(U1-U5), В
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений напряжения постоянного тока (резерв), %
Диапазон измерений напряжения постоянного тока (резерв)
(U6-U10), мВ
Пределы допускаемой, приведенной к ВП, погрешности из-
мерений напряжения постоянного тока (резерв), %
±0,05
Лист № 17
Всего листов 21
Наименование характеристики
Значение
±0,5 (НЗ=25 кг)
1
Продолжение таблицы 8
Кол-во
ИК
от 0 до 50
ИК массы №116
Диапазон измерений массы масла (gм), кг
Пределы допускаемой, приведенной к НЗ, погрешности из-
мерений массы масла, %
Таблица 9 – Основные технические характеристики
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В220 ±22
- частота переменного тока, Гц
50
±
2
- потребляемая мощность, В∙А, не более8000
Габаритные размеры составных частей средства измерений (длина
´
ширина
´
высота),
мм, не более:
- шкаф приборный
600
´
895
´
1972
- шкаф кроссовый 1
505
´
1200
´
1902
- шкаф кроссовый 2
505
´
1200
´
1902
- шкаф температурных параметров
300
´
600
´
1300
- шкаф датчиков давления
400
´
1200
´
1300
- шкаф запуска
250
´
600
´
810
- автоматизированное рабочее место операторов
905
´
3200
´
1483
- термопреобразователь сопротивления П-77145×22×22
- термопреобразователь сопротивления П-10927×27×135
- термопреобразователь сопротивления ТП-9201320×90×6
- турбинный преобразователь расхода ТПР-5100×80×42
- турбинный преобразователь расхода ТПР-885×32×80
- вибропреобразователь МВ-4360×40×37
- датчик весоизмерительный тензорезисторный (из комплекта38×78×80
ТВЭУ-01П) С2А-0,1-С1
- датчик тензометрический 121ОАF-10KN-B в составе HS-2600 113×64×29
- шунт измерительный 75ШИСВ.1-1000 170×50×30
Масса составных частей, кг, не более:
- шкаф приборный150
- шкаф кроссовый 1250
- шкаф кроссовый 2250
- шкаф температурных параметров50
- шкаф датчиков давления80
- шкаф запуска50
- автоматизированное рабочее место операторов180
- термопреобразователь сопротивления П-770,15
- термопреобразователь сопротивления П-1090,12
- термопреобразователь сопротивления ТП-92010,6
- турбинный преобразователь расхода ТПР-50,7
- турбинный преобразователь расхода ТПР-80,7
- вибропреобразователь МВ-430,15
- датчик весоизмерительный тензорезисторный (из комплекта0,5
ТВЭУ-01П) С2А-0,1-С1
- датчик тензометрический 121ОАF-10KN-B в составе HS-26000,7
Лист № 18
Всего листов 21
0,8
Продолжение таблицы 9
- шунт измерительный 75ШИСВ.1-1000
Условия эксплуатации:
в помещении пультовой:
- температура воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление, кПа (мм рт. ст.)
20 ±10
65 ±15
от 60 до 110
(от 450 до 825)
в испытательном боксе:
- температура воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление, кПа (мм рт. ст.)
Срок службы, лет, не менее
Средняя наработка на отказ, ч
от -30 до +40
от 30 до 90
от 60 до 110
(от 450 до 825)
8
4000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на боко-
вую стенку шкафа приборного в виде наклейки.
Комплектность средства измерений
ОбозначениеКол.
Таблица 10 – Комплектность ИС
Наименование
(номер в Федеральном информационном фонде по
обеспечению единства измерений)
Шкаф приборный в составе:
Шасси
Модуль
Модуль
Модуль
Модуль
Модуль
Контроллер
Модуль
Модуль
Измеритель влажности и температуры (15500-12-2)
Аппаратура измерения роторных вибраций (44044-10)
Источник питания
Источник питания
Блок коннекторный
Станция рабочая
Коммутатор
Переключатель
Шкаф кроссовый 1 в составе:
Источник питания
Нормализатор сигнала
Преобразователь измерительный давления (15020-07)
Устройство тензометрическое весоизмерительное
электронное (19765-15)
ИНСИ.425835.100.001
NI PXI-10501
NI PXI-66081
SCXI-1102B2
SCXI-1102C1
SCXI-13003
NI PXI-62891
NI PXI-81021
NI PXI-42041
PCIe-84301
ИВТМ-71
ИВ-Д-СФ-3М-61
БЭ-40-4М-6
PPT-36151
PS-152
TB-27151
KW21 Kraftway «Сер-1
вер»
D-Link2
KVM-140 D-Link1
ИНСИ.425835.200.001
БП-9065
FL157A4
ЗОНД-10-ИД1
ТВЭУ-01П1
Лист № 19
Всего листов 21
ИНСИ.425835.300.001
NI cRIO-91161
NI cRIO-90241
NI-94773
NI-94254
АДП-78А1
БАРК-785
РТ12-61
ИНСИ.425835.400.001
NI cRIO-90741
NI-94011
NI-92174
NI-92133
NI-92191
FL157A6
ИНСИ.425835.500.001
МИДА-ДИ-13П28
ЗОНД-10-ДД5
ДТС014-100П1
ИНСИ.425835.600.001
АПД-9В1
1
ПС-250-0,121
75ШИСВ.1-10001
KFD-UT2-12
ИНСИ.425835.800.001
2
TFT 20"5
1
3
ИНСИ.425835.700.001
БРС-1М-11
UPS 8000VA1
П-777
П-1091
ТП-92014
ТПР-52
ТПР-82
МВ-436
С2А-0,1-С11
121ОАF-10KN-B1
Продолжение таблицы 10
Шкаф кроссовый 2 в составе:
Шасси
Контроллер
Модуль
Модуль
Автомат пуска двигателя
Блок автоматического регулирования и контроля
Регулятор температуры
Шкаф температурных параметров в составе:
Шасси
Модуль
Модуль
Модуль
Модуль
Нормализатор сигнала
Шкаф датчиков давления в составе:
Датчик давления (17636-06)
Датчик перепада давления (15020-07)
Термопреобразователь сопротивления (28354-04)
Шкаф запуска в составе:
Автомат пуска двигателя
Релейный блок
Сопротивление пусковое
Шунт измерительный (29211-10)
Преобразователь сигналов
Автоматизированное рабочее место операторов в со-
ставе:
Персональный компьютер
Монитор
Принтер
Манипулятор "мышь" и клавиатура
Панель кнопочная
Барометр рабочий сетевой (16006-97)
Источник бесперебойного питания
Термопреобразователь сопротивления
Термопреобразователь сопротивления (19099-04)
Термопреобразователь сопротивления (48114-11)
Турбинный преобразователь расхода (08326-04)
Турбинный преобразователь расхода (08326-04)
Вибропреобразователь (41957-09)
Датчик весоизмерительный тензорезисторный (из
комплекта ТВЭУ-01П)
Датчик тензометрический в составе динамометра
Froude-Hofmann HS-2600
Программное обеспечение на CD-диске
Формуляр
Руководство по эксплуатации
Методика поверки
1
ИНСИ.425835.000.00ФО1
ИНСИ.425835.000.00РЭ1
061.240.2019 МП1
Лист № 20
Всего листов 21
Поверка
осуществляется по документу 061.240.2019 МП «ГСИ. Система измерительная СИ-СТ16 для
измерений параметров турбовальных двигателей на стенде 16. Методика поверки», утвержден-
ному ФГУП «ВНИИМ им. Д.И. Менделеева» 07.06.2019 г.
Основные средства поверки:
- калибратор давления портативный Метран 501-ПКД-Р регистрационный номер в Феде-
ральноминформационномфондепообеспечениюединстваизмерений22307-04
(далее - рег. №);
- калибратор-измеритель стандартных сигналов КИСС-03 (рег. № 20641-00);
- магазин электрических сопротивлений Р4831 (рег. № 38510-08);
- генератор сигналов произвольной формы 33250А (рег. № 26209-08);
- многофункциональный калибратор TRX-IIR IS (рег. № 42789-09);
- гири специальные массой 10 кг (рег. № 48177-11);
- калибратор температуры JOFRA серии RTC-R156B (рег. № 46576-11);
- калибратор температуры JOFRA серии RTC-R700B (рег. № 46576-11);
- преобразователь угловых перемещений ЛИР-1170К с устройством цифровой индикации
ЛИР-510-00 (рег. № 64111-16);
- средства поверки в соответствии с методиками поверки первичных измерительных пре-
образователей утвержденного типа, входящих в состав ИК ИС, при поэлементной поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой ИС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
.
Нормативные документы, устанавливающие требования к системе измерительной СИ-
СТ16 для измерений параметров турбовальных двигателей на стенде 16
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие
положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объ-
емного и массового расхода (объема и массы) воды
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температу-
ры
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений абсолютного давления в диапазоне от 1
×
10
-8
до 1
×
10
3
Па
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие
требования
Приказ Федерального агентства по техническому регулированию и метрологии от 29
июня 2018 года № 1339. Об утверждении Государственной поверочной схемы для средств из-
мерений избыточного давления до 4000 МПа
Приказ Федерального агентства по техническому регулированию и метрологии от 29 де-
кабря 2018 года № 2818. Об утверждении Государственной поверочной схемы для средств из-
мерений массы
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621. Об утверждении Государственной поверочной схемы для средств из-
мерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии от
15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств из-
мерений электрического сопротивления
Лист № 21
Всего листов 21
Приказ Федерального агентства по техническому регулированию и метрологии
от 26 ноября 2018 г. № 2482. Об утверждении Государственной поверочной схемы для средств
измерений плоского угла
Приказ Федерального агентства по техническому регулированию и метрологии № 2091
от 01 октября 2018 года. Об утверждении Государственной поверочной схемы для средств из-
мерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А
Приказ Федерального агентства по техническому регулированию и метрологии от 27 де-
кабря 2018 г. № 2772. Об утверждении государственной поверочной схемы для средств измере-
ний виброперемещения, виброскорости, виброускорения и углового ускорения
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд»)
ИНН 7701110879
Адрес: 125040, г. Москва, ул. Скаковая, д. 32, стр. 2, офис 30
Телефон: (495) 941-99-60
Web-сайт:
Е-mail:
Заявитель
Акционерное общество «Объединенная двигателестроительная корпорация-Климов»
(АО «ОДК-Климов»)
ИНН 7802375335
Адрес: 197375, г. Санкт-Петербург, ул. Академика Харитона, д. 8
Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11
Телефон: (812) 454-71-00, факс (812) 647-00-29
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.М. Менделеева)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 73469-18 | Система измерительная массового расхода (массы) нефтепродуктов установки 60-40 линии 1 ООО "ЛЛК-Интернешнл" | Нет данных | ООО "ЛЛК-Интернешнл", г.Москва | 2 года | Перейти |
| 26954-09 | Блескомеры фотоэлектрические | БФ5 | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 81180-21 | Система измерений количества и показателей качества нефти и стабильного газового конденсата (СИКН). Установка подготовки нефти Валанжинской залежи Восточно-Уренгойского лицензионного участка | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА - Инжиниринг" (ООО "НПП ОЗНА - Инжиниринг"), г. Уфа | 1 год | Перейти | |
| 43510-09 | Система измерений количества и показателей качества дизельного топлива №34 | Нет данных | ОАО "Черномортранснефть", г.Новороссийск | 1 год | Перейти |
| 56001-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЗАО "Богучанский алюминиевый завод" | Нет данных | ЗАО "Ирмет", г.Иркутск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
