Системы измерений передачи данных Router 8801, ГРСИ 76132-19
Номер госреестра:
76132-19
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
Router 8801
Производитель:
Фирма "Ericsson AB", Швеция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75054
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных Router 8801
Назначение средства измерений
Системы измерений передачи данных Router 8801 (далее по тексту – СИПД), предназна-
чены для измерений длительности сеанса связи и количества (объема) информации при
передаче данных, с целью получения исходных данных при учете объема оказанных услуг
электросвязи операторами связи.

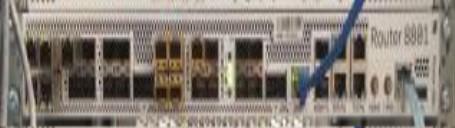

Рисунок 1 – Внешний вид оборудования в стойке
Рисунок 2 – Место блокировки сервера от
несанкционированного доступа (выделено)
Описание средства измерений
Принцип действия СИПД основан на формировании учетных файлов сеансов переда-
чи/приема данных с последующим учетом трафика по каждому IP-адресу.
СИПД является виртуальной (функциональной) системой измерений передачи данных
оборудования с измерительными функциями, реализованного на мультисервисном пограничном
маршрутизаторе Router 8801, версия ПО 18, производства Ericsson AB, Швеция.
Оборудование предназначено для применения в транспортной сети, на границе или в яд-
ре сетей IP в качестве оборудования коммутации и маршрутизации пакетов информации, а так-
же управления пользовательскими сессиями сетей передачи данных.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено в стандартном корпусе, установленном в
телекоммуникационном шкафу (стойке). Корпус блокируется от несанкционированного досту-
па, с помощью пломбировочной чашки под винт. Доступ к серверу возможен только после на-
рушения пломбы.
Общий вид оборудования представлен на рисунке 1.
Место блокировки сервера от несанкционированного доступа выделенона ри-
сунке 2.
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версии ПО 18, управляет функционирова-
нием оборудования.
По уровню защиты ПО СИ – высокий, в соответствии с пунктом 4.5 рекомендации по
метрологии Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
IP Operating System (IPOS)
18
IPOS 18
ПО оборудования и измеренные данные защищены с помощью специальных средств за-
щиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользо-
вателя.
Конструкция оборудования исключает возможность несанкционированного влияния на
ПО (метрологически значимую часть ПО) и измерительную информацию.
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
Значение
±1
Пределы допускаемой абсолютной погрешности измерения объемов
(количества) информации, в диапазоне от 10 байт до 100 Мбайт, байт
Пределы допускаемой абсолютной погрешности измерений длитель-
ности сеанса связи при передаче объемов (количества) информации, в
диапазоне от 1 до 3600 с, с
±1
Вероятность неправильного представления исходных данных для
тарификации, не более0,0001
Знак утверждения типа
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД,
типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Обозначение
-
Количество
1 шт.
Наименование
СИПД в составе мультисервисного
пограничного маршрутизатора Router 8801
Руководство по эксплуатации
Методика поверки
5295-023-29420846-2019РЭ
5295-023-29420846-2019МП
1 экз.
1 экз.
Поверка
осуществляется по документу 5295-023-29420846-2019МП «Системы измерений передачи дан-
ных Router 8801 Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 30 июля 2019 г.
Основное средство поверки:
Формирователь – измеритель соединений универсальный СИГМА, регистрационный
номер в Федеральном информационном фонде № 61022-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 3
Всего листов 3
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам изме-
рений передачи данных Router 8801
Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические
требования к измерениям, относящимся к сфере государственного регулирования обеспечения
единства измерений, в части компетенции Министерства связи и массовых коммуникаций
(далее Минкомсвязи) Российской Федерации»
Государственная поверочная схема для средств измерений времени и частоты, утвер-
жденная приказом Федерального агентства по техническому регулированию и метрологии
от 31 июля 2018 г. № 1621
Техническая и эксплуатационная документация производителя
Изготовитель
Ericsson AB, Швеция
Адрес: SЕ-164 80 Stockholm, Sweden
Web-сайт:
E-mail:
Испытательный центр:
Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ»)
Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, пом. 14Н, офис А
Телефон: (812) 273-78-27
Факс: (812) 273-78-27, доб. 217
Web-сайт:
E-mail:
Аттестат аккредитации ООО «НТЦ СОТСБИ» по проведению испытаний средств изме-
рений в целях утверждения типа № RA.RU.312112 от 25.04.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
