Дефектоскопы многоканальные вихретоковые ТiS 8C, ГРСИ 75316-19
Номер госреестра:
75316-19
Наименование СИ:
Дефектоскопы многоканальные вихретоковые
Обозначение типа:
ТiS 8C
Производитель:
ООО "ПАНАТЕСТ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74187
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы многоканальные вихретоковые ТiS 8C
Назначение средства измерений
Дефектоскопы многоканальные вихретоковые ТiS 8C (далее – дефектоскопы)
предназначены для:
- измерений потерянной толщины (глубины дефектов) стенки трубопроводов различного
назначения, трубчатых поверхностей нагрева котлов, змеевиков, технологических печей, труб
теплообменников, бойлеров, крыш, днища и стенок резервуаров и других изделий из
ферромагнитных и неферромагнитных металлов и сплавов;
- измерений глубины дефектов типа поверхностных и подповерхностных трещин,
нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из
ферромагнитных и неферромагнитных металлов и сплавов.
Описание средства измерений
Принцип действия дефектоскопа основан на вихретоковом методе неразрушающего
контроля.
Вихретоковый преобразователь создает электромагнитное поле в контролируемом
изделии и регистрирует изменения результирующего магнитного поля непосредственно над
зоной дефекта. Трещина или другой дефект вызывают искажение результирующего магнитного
поля или отличие его от поля на бездефектном участке. Данное искажение регистрируется как
изменения амплитуды и фазы (действительной и мнимой составляющих) сигнала, который
поступает с вихретокового преобразователя на электронный блок.
Дефектоскоп состоит из:
- компьютера (мини-компьютер, ноутбук, промышленный компьютер), на котором, с
помощью программного обеспечения (далее - ПО), выполняется управление электронным
блоком, обработка и анализ измерительной информации;
-электронногоблока,предназначенногодлясозданиясигналавозбуждения
преобразователей, приема сигналов с преобразователей и передачи информации на компьютер;
- вихретокового преобразователя или сканера, содержащего преобразователи, с
помощью которых создается и регистрируется магнитное поле в контролируемом изделии;
- ключа USB HASP (Hardware Against Software Piracy), предназначенного для защиты
ПО от нелегального использования.
Дефектоскоп имеет несколько режимов работы:
- режим Scan используется при обследовании трубопроводов с внешней стороны с
применением вихретоковых сканеров и ПО «Prodigy Scan»;
- режим Hawkeye используется при обследовании трубопроводов и других объектов с
внешней стороны с применением ручных вихретоковых преобразователей и ПО «Prodigy
Hawkeye»;
- режим RFET используется при обследовании трубопроводов с внутренней стороны с
применением внутритрубных вихретоковых преобразователей и ПО «Prodigy RFET».
Общий вид дефектоскопов представлен на рисунке 1.
Лист № 2
Всего листов 5
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение
Для установки настроек контроля, сбора и сохранения данных используется ПО «Prodigy
Hawkeye» – при работе с ручными вихретоковыми преобразователями (режим Hawkeye), ПО
«Prodigy Scan» – при работе с вихретоковыми сканерами (режим Scan) и ПО «Prodigy RFET» –
при работе с внутритрубными вихретоковыми преобразователями (режим RFET). Для
последующей обработки сохраненных данных используется ПО «Prodigy Viewer».
Программное обеспечение дефектоскопов TiS 8C выполняет следующие основные
функции:
- отображение результатов контроля в виде изображения на экране в режиме реального
времени;
- запись сигналов в файл для создания базы данных и дальнейшего анализа;
- создание отчетов в виде полноцветной дефектограммы с указанием глубины дефекта;
- вывод на один экран данных по амплитуде и фазе сигнала для одновременного анализа;
- увеличение области сигнала для детального исследования;
- построение калибровочных зависимостей для определения глубины и типа дефекта.

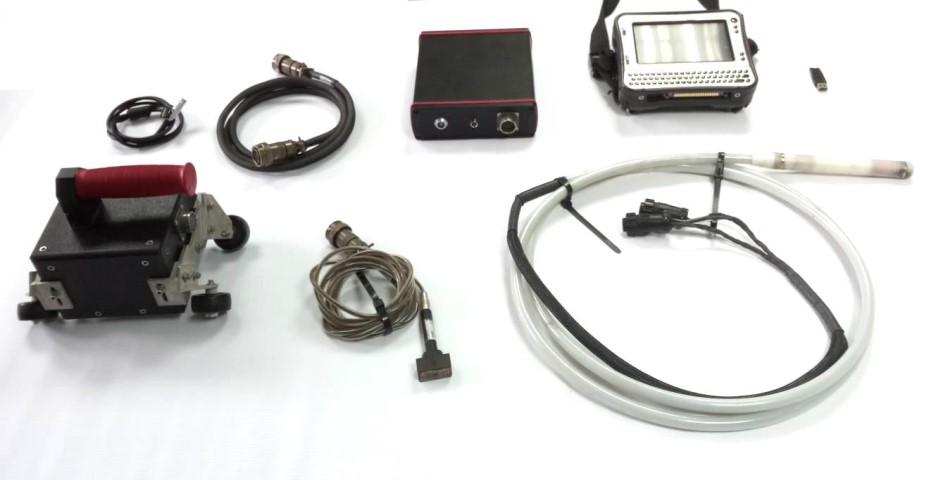

Рисунок 1 – Общий вид дефектоскопов
А – электронный блок; Б – компьютер (мини-компьютер, ноутбук, промышленный
компьютер); В – сканер; Г – ручной преобразователь; Д – соединительные кабели;
Е – внутритрубный преобразователь, Ж – ключ USB HASP.
ДАБ
Ж
В
Г
Е

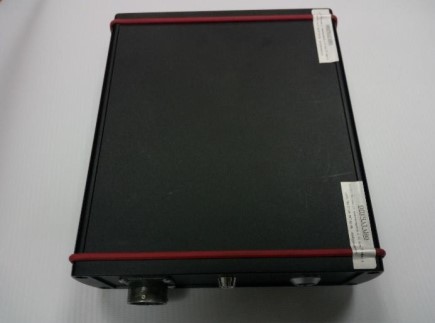

Рисунок 2 – Схема пломбировки от несанкционированного доступа
место
пломбировки
Лист № 3
Всего листов 5
Представление сигналов:
- в виде графиков амплитуды и фазы по всем каналам;
- двухмерное отображение в виде С-скана;
- трехмерное отображение.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
00.53.13 и
выше
Значение
Prodigy Hawkeye
Prodigy ScanProdigy RFET
Prodigy Viewer
ПО
00.53.13 и
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
(признаки)
Идентификационное
наименование ПО
Номер версии
(идентификационный номер)
выше
00.53.13 и 00.53.13 и
выше выше
Цифровой идентификатор ПО-
--
-
Метрологические и технические характеристики
± 2
± 10
± 10
Значение
от 3 до 2000
от 0,3 до 10
0,1
± 0,2
± 1,0
от 5 до 100
10
от 5 до 100
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон установки частоты возбуждения тока, Гц
Пределы допускаемой относительной погрешности установки частоты
возбуждения тока, %
Режим Hawkeye
Диапазон измерений глубины дефектов, мм
Порог чувствительности к поверхностным дефектам при шероховатости
поверхностиRa 2,5 мкм на искусственных дефектах типа «пропил»
(минимальная глубина выявляемых дефектов), мм
Пределы допускаемой абсолютной погрешности измерений глубины
искусственных дефектов типа «пропил», мм, в диапазоне:
- от 0,3 до 1 мм включ.
- св. 1 до 10 мм
Режим Scan
Диапазон измерений глубины дефектов, % толщины стенки
Пределы допускаемой абсолютной погрешности измерений глубины
дефектов, % толщины стенки
Разрешающая способность, мм
Режим RFET
Диапазон измерений глубины дефектов, % толщины стенки
Пределы допускаемой абсолютной погрешности измерений глубины
дефектов, % толщины стенки
Разрешающая способность, мм
20
Диаметр сканера (Режим Scan), мм
Таблица 3 – Основные технические характеристики
Наименование характеристики
Максимальная толщина стенки трубы, мм
Средний срок службы, лет
Значение
от 6 до 700,
плоский сканер
до 22
10
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Габаритные размеры (Д
´
Ш
´
В), мм, не более
- электронного блока
- компьютера
- ручного вихретокового преобразователя
- вихретокового сканера
380
´
290
´
110
456
´
333
´
81
40
´
20
´
100
250
´
260
´
200
500
114
3,3
10
0,1
5
5
от 110 до 230
от 50 до 60
от 12 до 24
Габаритные размеры внутритрубного вихретокового преобразователя, мм,
не более
- длина
- диаметр
Масса, кг, не более
- электронного блока
- компьютера
- ручного вихретокового преобразователя
- вихретокового сканера
- внутритрубного вихретокового преобразователя
Параметры электрического питания от сети переменного тока:
- напряжение, В
- частота, Гц
Напряжение электрического питания постоянным током, В
Условия эксплуатации:
– температура окружающей среды, °С.
от -30 до +65
Знак утверждения типа
наносится на переднюю панель электронного блока методом наклеивания этикетки и на
титульный лист руководства по эксплуатации методом печати.
Комплектность средства измерений
1 шт.
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплектность дефектоскопов
НаименованиеОбозначение
Электронный блок
Компьютер* (мини-компьютер, ноутбук,
промышленный компьютер)
Вихретоковый преобразователь (сканер)**
USB кабель
Ключ USB HASP
Комплект ПО на компакт-диске
Дефектоскопы многоканальные вихретоковые ТiS
8C. Руководство по эксплуатации
Методика поверкиМП 001.Д4-19
* - тип компьютера в соответствии с заказом
** - количество и тип преобразователей в соответствии с заказом
Поверка
осуществляется по документу МП 001.Д4-19 «Дефектоскопы многоканальные вихретоковые
ТiS 8C. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 07.02.2019 г.
Основные средства поверки:
Осциллограф цифровой TDS2012B (рег. № 32618-06).
Комплект образцов КСОП-70 образец СОП-7.001.70 (рег. № 29703-06).
Комплект образцов КСОП-70 образец СОП-3.001.70 (рег. № 29703-06).
Лист № 5
Всего листов 5
Комплект мер дефектов для вихретоковых дефектоскопов TST мера TST 001
(рег. № 42594-09).
Комплект мер дефектов для вихретоковых дефектоскопов TST мера TST 002.1
(рег. № 42594-09).
Штангенциркуль ШЦЦ-I (рег. № 52058-12).
Микроскоп большой инструментальный БМИ-1 (рег. № 1363-60).
Индикатор часового типа ИЧ с ценой деления 0,01 мм (рег. № 49310-12).
Плита поверочная Micron (рег. № 50635-12).
Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
многоканальным вихретоковым ТiS 8C
2607-001-00000000-2018 ТУ «Дефектоскопы многоканальные вихретоковые ТiS 8C.
Технические условия»
Изготовитель
Общество с ограниченной ответственностью «ПАНАТЕСТ» (ООО «ПАНАТЕСТ»)
ИНН 7722689569
Адрес: 111250, г. Москва, ул. Авиамоторная, д.12, пом.XV, офис 4
Телефон (факс): +7 (495) 587-82-98
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18266-99 | Измерители температуры многоканальные | МИТ-01 | ООО "ОКСАТ НИКИЭТ", г.Москва | 1 год | Перейти |
| 56070-13 | Электрокардиографы многоканальные с автоматическим режимом переносные | ЭК12ТМ Альтон | ООО "Альтомедика", г.Москва | 1 год | Перейти |
| 8146-81 | Анализаторы импульсные многоканальные | АИ-1024А-90 | П/я В-8251, Рыбинский завод приборостроения, г.Рыбинск | Нет данных | Перейти |
| 81867-21 | Дефектоскопы ультразвуковые | Proceq UT8000 | Компания "Proceq SA", Швейцария | 1 год | Перейти |
| 30483-05 | Дефектоскопы оптические | DayCor | Фирма "OFIL Ltd.", Израиль | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
