Система мониторинга параметров частичных разрядов ICMcompact, ГРСИ 75315-19
Номер госреестра:
75315-19
Наименование СИ:
Система мониторинга параметров частичных разрядов
Обозначение типа:
ICMcompact
Производитель:
Фирма "Power Diagnostix", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 785
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74186
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система мониторинга параметров частичных разрядов ICMcompact
Назначение средства измерений
Система мониторинга параметров частичных разрядов ICMcompact (далее – система)
предназначена для измерений параметров частичных разрядов (ЧР) при проведении испытаний
изоляции кабелей.
Описание средства измерений
Принцип действия системы основан на детектировании высокочастотных сигналов с
последующей обработкой сигнала аналого-цифровым преобразователем, его передачей и
последующим отображением на ЖК-дисплее.
Система функционально состоит из следующих основных компонентов:
измеритель частичных разрядов ICMcompact;
калибратор кажущегося заряда CAL1A;
предусилитель с дистанционным управлением RPA1;
согласующий блок MIVC 5 (четырехполюсник).
На лицевой панели измерителя ЧР расположены ЖК-дисплей, пять клавиш управления и
винтовая ручка, предназначенная для регулирования яркости ЖК-дисплея. ЖК-дисплей с
задней подсветкой имеет разрешение 240×128 пикселей.
Обозначения функций, выполняемых при нажатии пяти клавиш управления, показаны,
как поля меню, в правой части экрана. Измеритель ЧР содержит несколько разных меню и
режимов отображения результатов измерений.Измеритель ЧР автоматически синхронизируется
(с настройкой фазы) по синусоидальному сигналу сетевого питания.
На задней панели измерителя ЧР находятся разъемы BNC для входных сигналов ЧР
(AMP IN), выхода на запись (REC OUT), входа внешней синхронизации (SYNC IN) и
опционный разъем дистанционного управления (REMOTE) по последовательному каналу, а
также клемма заземления. Измеритель ЧР смонтирован в стойку. При монтаже в стойку ручки с
корпуса измерителя ЧР снимаются.
Стандартный предусилитель RPA1 подключается к разъему AMP IN с помощью 50-
омного коаксиального кабеля. По этому кабелю передаются усиленные ЧР-сигналы, а также
сигналы дистанционного управления и напряжение питания. Предусилитель RPA1 работает на
согласованнуюнагрузку 50Оми,такимобразом,значительноповышаетобщую
чувствительность прибора при работе с кабелями длиной до 200 метров.
Блок MIVC 5 – это RL-согласующее устройство (резистивно-индуктивное), которое,
способное обеспечивать зарядный ток до 50 мА при емкости конденсатора от 600 до 2500 пФ.
Система предназначена для стационарной установки для проведения измерений
параметров ЧР в лабораторных условиях.
Общий вид компонентов системы с указанием мест пломбировки и места нанесения
знака поверки приведен на рисунках 1- 5.
Лист № 2
Всего листов 6

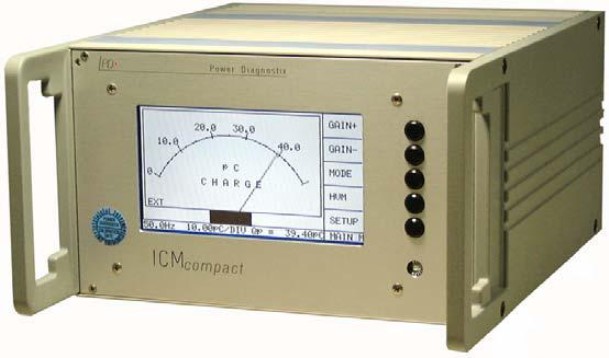

Рисунок 1 – Общий вид измерителя ICMcompact

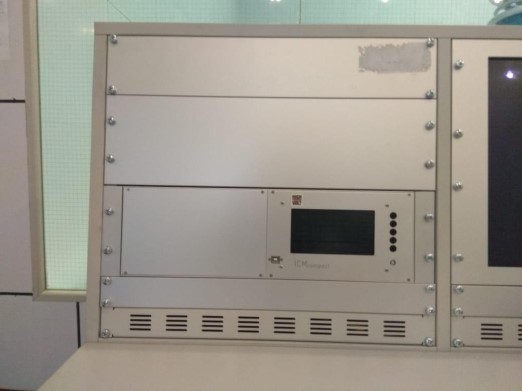

Рисунок 2 – Общий вид измерителя ICMcompact, смонтированного в стойку
Место
пломбировки
Место нанесения знака
поверки
Лист № 3
Всего листов 6
Рисунок 3 – Общий вид согласующего блока MIVC 5
Рисунок 4 – Общий вид предусилителя с дистанционным управлением RPA1

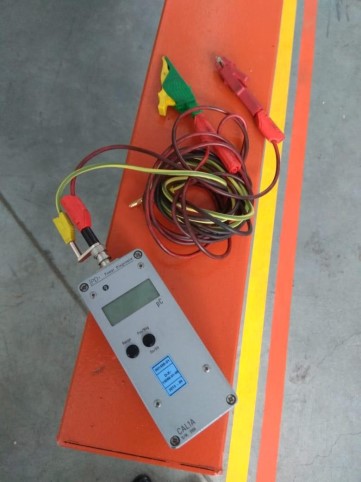

Рисунок 5– Общий вид калибратора кажущегося заряда CAL1A
Программное обеспечение
Система имеет встроенное программное обеспечение (ПО).
Встроенное программное обеспечение – внутренняя программа микропроцессора
измерителя системы для обеспечения работоспособности системы. Оно реализовано аппаратно
и является метрологически значимым. Метрологические характеристики систем нормированы с
учетом влияния ПО.
Лист № 4
Всего листов 6
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в
соответствии с Р 50.2.077-2014 – «высокий».
-
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование
встроенного ПО
Номер версии (идентификационный номер)
встроенного ПО
не ниже 3.52
Метрологические и технические характеристики
от 5 до 1000
1; 2; 5; 10; 20; 50; 100
Таблица 2 - Метрологические характеристики системы
НаименованиехарактеристикиЗначение
Диапазон измерений кажущегося заряда системой
ICMcompact, пКл
Пределы допускаемой относительной погрешности
измерений кажущегося заряда системой ICMcompact,±5
%*
Значения воспроизводимого кажущегося заряда
калибратором ЧР, пКл
Пределы допускаемой относительной погрешности
воспроизведения кажущегося заряда калибратором ЧР,±10
% *
_____________
* Погрешность нормирована при нормальных условиях (при температуре от +15 до +25 ºС)
Таблица 3 - Основные технические характеристики системы
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, Вот 84 до 262
- частота переменного тока, Гцот 47 до 440 Гц
Габаритные размеры, мм, не более
- измерителя ЧР
- высота133
- ширина295
- длина236
- калибратора CAL1A
- высота35
- ширина65
- длина 165
- предусилителя с дистанционным
управлением RPA1
- высота35
- ширина65
- длина98
Лист № 5
Всего листов 6
3
0,40
0,30
55
80
175
1,0
Продолжение таблицы 3
- согласующий блок MIVC 5
- высота
- ширина
- длина
Масса, кг , не более
- измерителя ЧР
- калибратора Trial
- предусилителя с дистанционным
управлением RPA1
- согласующий блок MIVC 5
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность %
- атмосферное давление, кПа
от +10 до +40
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским
способом, на паспортную табличку измерителя с помощью наклейки.
Комплектность средства измерений
Обозначение
Количество
Система мониторинга параметров частичных
разрядов ICMcompact (зав. №785) в составе:
-
- измеритель ЧР, зав. №785
- калибратор CAL1A, зав. №3166
-
-
- предусилитель с дистанционным
управлением RPA1, зав. №27744
-
1 шт.
1 шт.
1 шт.
Методика поверки
Руководство по эксплуатации
Таблица 4 - Комплектность системы
Наименование
- согласующий блок MIVC 5, зав. №915720
-
1 шт.
МП 206.1-234-20181 экз.
-1 экз.
Поверка
осуществляется по документу МП 206.1-234-2018 «Система мониторинга параметров
частичных разрядов ICMcompact. Методика поверки», утвержденному ФГУП «ВНИИМС»
28 .11. 2018 г.
Основные средства поверки:
- осциллограф цифровой запоминающий LeCroy WaveJet 352 (регистрационный номер в
Федеральном информационном фонде 32488-06);
- генератор сигналов специальной формы AFG 73051 (регистрационный номер в
Федеральном информационном фонде 53065-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на внешнюю лицевую поверхность корпуса измерителя
частичных разрядов системы в виде наклейки.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системе
мониторинга параметров частичных разрядов ICMcompact
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением.
Измерения частичных разрядов
Изготовитель
Power Diagnostix, Германия
Brüsseler Ring 95a 52074 Aachen
Телефон: +49-241-74927
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Таткабель» (ООО «Таткабель»)
ИНН 1624011485
Адрес: 422624, РТ, Лаишевский р-н, с. Столбище, ул. Лесхозовская, 32
Телефон: +7 800 200 9697
Факс: +7 (843) 221-07-22
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail:
Аттестат аккредитации в области обеспечения единства измерений по проведению
испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
