ЯМР-спектрометры Q.One Instruments Quantum, модификаций Quantum-I, Quantum-I Plus, Quantum-II, Quantum-III, ГРСИ 74365-19
Номер госреестра:
74365-19
Наименование СИ:
ЯМР-спектрометры
Обозначение типа:
Q.One Instruments Quantum, модификаций Quantum-I, Quantum-I Plus, Quantum-II, Quantum-III
Производитель:
Фирма "Wuhan Zhongke Niujin Magnetic Resonance Technology Company Co. Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73202
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ЯМР-спектрометры Q.One Instruments Quantum, модификаций Quantum-I, Quantum-I
Plus, Quantum-II, Quantum-III
Назначение средства измерений
ЯМР-спектрометры Q.One Instruments Quantum, модификаций Quantum-I, Quantum-I
Plus, Quantum-II, Quantum-III (далее – ЯМР-спектрометры) предназначены для измерений спа-
дов свободной индукции и регистрации ЯМР-спектров химических соединений в жидких и
твердых средах в соответствии с аттестованными и стандартизованными методами (методика-
ми) измерений (при использовании в сфере государственного регулирования обеспечения един-
ства измерений).
Описание средства измерений
Принцип действия ЯМР-спектрометров основан на явлении селективного поглощения
высокочастотного электромагнитного излучения ядрами атомов вещества, помещенного в элек-
тромагнитное поле. Исследуемый образец, помещенный в магнитное поле, облучают коротким
импульсом (от 1 мкс до нескольких секунд), измеряют спад свободной индукции. Производят
Trial-преобразование (или иное аналогичное временно-частотное преобразование) получен-
ной зависимости, в результате чего получают ЯМР-спектр исследуемого образца.
ЯМР-спектрометры представляют собой стационарные средства измерений блочно-
модульной структуры. В состав ЯМР-спектрометров входят: блок сверхпроводящего магнита с
принадлежностями, консоль (консольный шкаф), предусилитель, датчик ЯМР и автоматизиро-
ванная система управления и регистрации на базе персонального компьютера. Дополнительно
ЯМР-спектрометры могут комплектоваться системой загрузки образцов (автосамплер), систе-
мой охлаждения и термостатирования образца, а также набором иных специальных устройств и
приспособлений. В ЯМР-спектрометрах Quantum отсутствует возможность визуализации ЯМР-
изображений.
ЯМР-спектрометры Q.One Instruments Quantum изготавливаются четырех модификаций:
Quantum-I, Quantum-I Plus, Quantum-II, Quantum-III. Все модификации имеют напольное испол-
нение. Модификация Quantum-I Plus отличается применяемым синтезатором опорной частоты,
установленным в консоли. Модификации Quantum-II и Quantum-III дополнительно оснащены
оптимизированными по быстродействию трансиверами и возможностью доукомплектования
дополнительными приемниками.
Сверхпроводящий магнит (SCM) предназначен для генерации сильного постоянного
магнитного поля в вертикальном направлении и представляет собой криостат, в котором сверх-
проводящие катушки помещены в жидкий гелий, термостатирование которого осуществляется
оболочкой, заполненной жидким азотом. Во всех модификациях ЯМР-спектрометров Quantum
могут применяться сверхпроводящие магниты с рабочей частотой 400 МГц или 600 МГц.
Консоль ЯМР-спектрометра выполнена в виде шкафа и содержит внутри себя всю ос-
новную систему управления (CCS), переключатель (Gigabit), синтезаторы частоты (PTS), уси-
литель мощности, систему пневматического и температурного контроля (PTCS), систему
управления магнитным полем (MFCS). Консоль может поставляться в как в однодверном, так и
в двухдверном исполнении.
Предусилитель предназначен для усиления слабого сигнала спада свободной индукции
(ССИ или FID-сигнал) от датчика ЯМР, установленного в сверхпроводящем магните. Стан-
дартная конфигурация предусилителя включает три канала: канал для наблюдения ядер
1
H и
19
F
(HB канал), широкополосный канал для ядер с частотами в диапазоне от
15
N до
31
P, канал с ре-
зонансной частотой для ядра
2
H, который так же применяется для поддержания режима стаби-
лизации дрейфа магнитного поля. В зависимости от модификации ЯМР-спектрометра предуси-
литель может комплектоваться дополнительными каналами.
Лист № 2
Всего листов 6
Датчик ЯМР устанавливается в блок сверхпроводящего магнита. Датчик предназначен
для генерации и регистрации высокочастотных импульсов от образца. От датчика сигнал спада
свободной индукции (ССИ или FID-сигнал) передается через предусилитель в консоль, и через
АЦП поступает в автоматизированную систему управления и регистрации на базе персонально-
го компьютера. Датчики ЯМР настроены на анализ ядер различных атомов с ручной и автома-
тической подстройкой.
Управление ЯМР-спектрометрами Q.One Instruments Quantum, модификаций Quantum-I,
Quantum-I Plus, Quantum-II, Quantum-III осуществляется при помощи специального программ-
ного обеспечения SpinStudioJ, установленного на внешнем компьютере. Вывод информации
производится на внешний монитор.
Общий вид ЯМР-спектрометров Q.One Instruments Quantum, модификаций Quantum-I,
Quantum-I Plus, Quantum-II, Quantum-III приведен на рисунке 1.
Местонанесения
знака поверки
Сверхпроводящий магнит 400 МГцСверхпроводящий магнит 600 МГц
с автосамплером

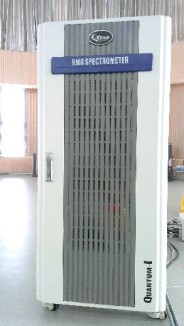

Консоль ЯМР-спектрометра однодвернаяКонсоль ЯМР-спектрометра двухдверная
Место опломбирова-
ния
Лист № 3
Всего листов 6
ПредусилительДатчик ЯМР
Рисунок 1 – Общий вид ЯМР-спектрометров Q.One Instruments Quantum, модификаций Quan-
tum-I, Quantum-I Plus, Quantum-II, Quantum-III
Программное обеспечение
ЯМР-спектрометры Q.One Instruments Quantum, модификаций Quantum-I, Quantum-I
Plus,Quantum-II,Quantum-IIIоснащаютсяавтономнымпрограммнымобеспечением
SpinStudioJ, которое управляет всеми блоками ЯМР-спектрометров Quantum, выполняет сбор и
обработку данных, автоматический анализ спектра, отображает результаты, обрабатывает, пе-
редает и хранит полученные данные Уровень защиты ПО SpinStudioJ от непреднамеренных и
преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО
SpinStudioJ на метрологические характеристики ЯМР-спектрометров Q.One Instruments Quan-
tum, модификаций Quantum-I, Quantum-I PluS, Quantum-II, Quantum-III учтено при их нормиро-
вании. Идентификационные данные ПО SpinStudioJ приведены в таблице 1.
не ниже 1.2.9
1)
Цифровой идентификатор метрологиче-
ски значимого файла ПО (расчет по ал-
горитму MD5)
ba4ce2a57c3072fea97bfc5408f1c84e
(файл SpinStudioJ.exe для версии 1.2.9)
1)
Версия ПО может иметь дополнительные цифровые суффиксы
Таблица 1 - Идентификационные данные ПО SpinStudioJ
Значение
SpinStudioJ
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный но-
мер) ПО
_________
_________
Метрологические и технические характеристики
Значение
500:1
0,5
8
16
Таблица 2 - Метрологические характеристики
Наименование характеристики
Отношение сигнал/шум на ядрах
1
H, не менее
Разрешение на ядрах
1
H (ширина сигнала линии хлороформа), Гц,
не более:
- на 50 % высоты сигнала
- на 0,55 % высоты сигнала
- на 0,11 % высоты сигнала
Предел допускаемого абсолютного СКО спектральной частоты
выходного сигнала ЯМР-спектрометра, млн
-1
0,01
Лист № 4
Всего листов 6
Значение
400
±
1; 600
±
1
2
51
1400×1400×2400
1600×1600×2700
810×1090×1570
1300×1090×1570
280×400×300
300×200×750
700
1200
195
320
30
4
7050
Таблица 3 – Основные технические характеристики
Наименование характеристики
Рабочая частота, МГц
1)
Количество независимых частотных каналов, не менее
Диаметр теплого отверстия, мм, не менее
Габаритные размеры (Длина×Ширина×Высота), мм, не более:
- сверхпроводящий магнит 400 МГц
- сверхпроводящий магнит 600 МГц
- консоль однодверная
- консоль двухдверная
- предусилитель
- датчик ЯМР
Масса, кг, не более:
- сверхпроводящий магнит 400 МГц
- сверхпроводящий магнит 600 МГц
- консоль однодверная
- консоль двухдверная
- предусилитель
- датчик ЯМР
Потребляемая мощность, В·А, не более
Электрическое питание осуществляется от сети переменного тока:
- напряжение, В
- частота, Гц
220
±
22
50
±
1
8
10000
от +17 до +24
от 84,0 до 106,7
80
Срок службы, лет, не менее
Средняя наработка ЯМР-спектрометра на отказ, ч
Условия эксплуатации:
- температура окружающей среды,
°
C
- атмосферного давления, кПа
- относительная влажность при температуре +25
°
C, %, не более
________
_
_________________
1)
Зависит от типа входящего в комплектацию ЯМР-спектрометра сверхпроводящего
магнита
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на переднюю или боковую панель корпуса консоли ЯМР-спектрометра в виде специальной таб-
лички.
Комплектность средства измерений
Таблица 4 - Комплектность ЯМР-спектрометров Q.One Instruments Quantum, модификаций
Quantum-I, Quantum-I Plus, Quantum-II, Quantum-III
НаименованиеОбозначениеКоличество
Сверхпроводящий магнит 400 МГц
1)
- 1 шт.
Сверхпроводящий магнит 600 МГц
1)
- 1 шт.
Консоль ЯМР-спектрометра однодверная
1)
- 1 шт.
Консоль ЯМР-спектрометра двухдверная
1)
- 1 шт.
Предусилитель - 1 шт.
Датчик ЯМР - от 1 до 4 шт.
1)
Персональный компьютер
2)
- 1 шт.
Монитор
2)
- 1 шт.
Лист № 5
Всего листов 6
1)
В зависимости от комплектации конкретного ЯМР-спектрометра Quantum
2)
Поставляется по заказу
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 комплект
1 диск
Обозначение
------
Q.One/3-YF/P-
B/XTSM/B1
МП-242-2277-2018
1 экз.
1 экз.
Продолжение таблицы 4
Наименование
Клавиатура
2)
Манипулятор типа “Мышь”
2)
Система загрузки образцов (автосамплер)
2)
Система охлаждения и термостатирования образца
2)
Комплект ЗИП
Программное обеспечение SpinStudioJ
Руководство по эксплуатации с приложением № 3
(Руководство пользователя ПО SpinStudioJ)
Методика поверки
_____________
______
Поверка
осуществляется по документу МП-242-2277-2018 «ГСИ. ЯМР-спектрометры Q.One Instruments
Quantum, модификаций Quantum-I, Quantum-I Plus, Quantum-II, Quantum-III. Методика повер-
ки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 ноября 2018 г.
Основные средства поверки: ГСО 7288-96, стандартный образец состава хлороформа.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую панель корпуса консоли ЯМР-спектрометра, как по-
казано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
устанавливающие требования к ЯМР-
модификаций Quantum-I, Quantum-I Plus,
Нормативные и технические документы,
спектрометрам Q.One Instruments Quantum,
Quantum-II, Quantum-III
Техническая документация изготовителя
Изготовитель
Wuhan Zhongke Niujin Magnetic Resonance Technology Company Co. Ltd., КНР
Адрес: 128 The 7th Guang Gu Road, East Lake High-tech Development Zone, Wuhan, Hubei
Province, 430075, China
Телефон: +86-27-8177-7919, факс: +86-27-8177-7871
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «ПСВ Технологии»
(ООО «ПСВ Технологии»)
ИНН 7718927027
Адрес: 107023, г. Москва, ул. М. Семеновская, д. 3A, стр. 2
Телефон/факс: +7 (499) 931-05-81
Web-сайт:
Е-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57136-14 | Спектрометры оптико-эмиссионные переносные и мобильные | SPECTROiSORT (переносные) и SPECTROTEST (мобильные) | Фирма "Spectro Analytical Instruments GmbH", Германия | 1 год | Перейти |
| 13358-17 | Спектрометры оптико-эмиссионные | SPECTROLAB, SPECTROMAXx | Фирма "Spectro Analytical Instruments GmbH", Германия | 2 года | Перейти |
| 27693-04 | ЭПР-спектрометры | EMX | Фирма "Bruker BioSpin GmbH", Германия | 2 года | Перейти |
| 77171-19 | Масс-спектрометры | microflex LT/SH, microflex LRF, autoflex speed LIN, autoflex speed LRF, autoflex speed TOF/TOF, ultrafleXtreme, rapifleX MALDI TOF MS, rapifleX MALDI TOF/TOF | Компания "Bruker Daltonik GmbH", Германия | 1 год | Перейти |
| 31837-06 | Масс-спектрометры времяпролетные с газоразрядной ионизацией | ЛЮМАС-30 | ООО "Люмэкс", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
