Спектрометры оптико-эмиссионные переносные и мобильные SPECTROiSORT (переносные) и SPECTROTEST (мобильные), ГРСИ 57136-14
Номер госреестра:
57136-14
Наименование СИ:
Спектрометры оптико-эмиссионные переносные и мобильные
Обозначение типа:
SPECTROiSORT (переносные) и SPECTROTEST (мобильные)
Производитель:
Фирма "Spectro Analytical Instruments GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54842
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ.
Спектрометры оптико-эмиссионные переносные SPECTROiSORT и мобильные
SPECTROTEST
Назначение средства измерений
Спектрометрыоптико-эмиссионныепереносныеSPECTROiSORTимобильные
SPECTROTEST (далее - спектрометры) применяются для измерений массовой доли
легирующих элементов при анализе состава черных, цветных металлов и сплавов.
Описание средства измерений
Принцип работы спектрометров основан на анализе оптических эмиссионных спектров
излучений, возникающих в измеряемом образце под воздействием дугового или искрового
разрядов.
Источникомвозбужденияоптическогоизлученияявляетсяэлектрическаядуга
постоянного тока в воздушной среде или многократный искровой разряд в среде аргона.
Регистрация эмиссионных спектров осуществляется ультрафиолетовой и/или воздушной
оптическими системами.
Спектрометры выпускаются двух моделей, которые отличаются метрологическими
характеристиками, а также габаритными размерами и массой.

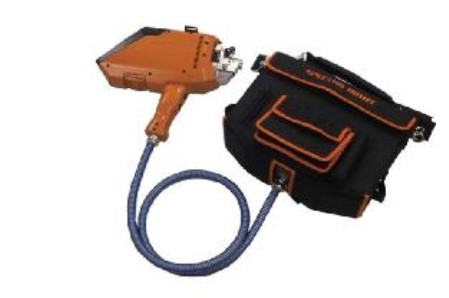

Конструктивно спектрометр SPECTROiSORT представляет собой переносной прибор,
который состоит из испытательного зонда с встроенным генератором, аккумуляторной батареи,
преобразователя напряжения, оптической системы на основе полупроводниковых CCD –
детекторов, системы очистки воздуха от СО2 для измерения содержания углерода в
сталях/чугунах и встроенного КПК с сенсорным экраном, с помощью которого производится
управление работой спектрометра и отображение результатов измерений.

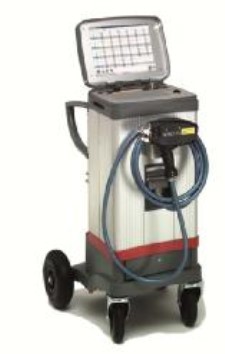

Спектрометр SPECTROTEST представляет собой мобильный прибор, смонтированный
на транспортной тележке. Прибор состоит из стандартного испытательного зонда и/или
испытательного зонда со встроенной ультрафиолетовой миниоптикой с удлинительным
кабелем (4 или 8 метров), аккумуляторной батареи, блока питания, плазмо-генератора,
оптических систем (до 2 шт.) на основе полупроводниковых CCD - детекторов, LCD – дисплея,
встроенного промышленного управляющего компьютера, с помощью которого производится
управление работой спектрометра, расчёт и вывод результатов измерений на LCD – дисплей.
Спектрометры могут работать в двух режимах: режим приблизительного анализа и
режим сортировки металла по маркам по аттестованным методикам измерений.
Фотографии внешнего вида спектрометров представлены на рисунке 1.
Лист № 2
Всего листов 4
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением, позволяющим
проводить контроль процесса измерений, осуществлять сбор экспериментальных данных,
обрабатывать и сохранять полученные результаты, передавать результаты измерений на
принтер или на удалённый персональный компьютер по COM-порту или по протоколу TCP/IP.
Идентификационные данные программного обеспечения
Идентифика-Номер версииЦифровой
ционное наименование (идентификационный идентификатор
программного номер) программного программного
обеспечения обеспечения обеспечения
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
Spark Analyzer–––
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
Значение характеристики для модели
Наименование характеристики
от 0,05 до 50,0
от 0,001 до 50,0
15
6,0
± 30
± 20
20
8
Метрологические и технические характеристики
SPECTROiSORTSPECTROTEST
Диапазон измерений массовой доли легирующего
элемента, %
Предел допускаемого относительного среднего
квадратическогоотклонениярезультатов
измерений массовой доли легирующего элемента,
%
Пределыдопускаемойотносительной
погрешности результатов измерений массовой
доли легирующего элемента, %
Нестабильность выходного сигнала за 6 часов
непрерывной работы, %
Рисунок 1
Места нанесения знака поверки
Лист № 3
Всего листов 4
Значение характеристики для модели
Наименование характеристики
SPECTROiSORTSPECTROTEST
Пределы обнаружения элементов, млн
-1
- С3000100 (60*)
- P – 30*
- S – 20*
- Si 1000 70
- Ni 1000 80
- Mn 1000 40
Параметры источника питания:АккумуляторАккумулятор или
внешняя сеть
Напряжение, В2424
или 100 – 240 ± 10 %
Частота, Гц-50/60
Потребляемая мощность, ВА, не более 300 400
Габаритные размеры, мм, не более 300
´
640
´
360 670
´
425
´
330
Масса, кг, не более 6 33
Условия эксплуатации:
- температура окружающего воздуха,
о
Сот 5 до 40
- относительная влажность воздуха, %, не более 80
Средний срок службы, лет, не менее10
*Примечание - Пределы обнаружения действительны для испытательного зонда со встроенной
ультрафиолетовой оптикой
Знак утверждения типа
наносится на переднюю панель спектрометра методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Количество, шт.
Комплектность средства измерений
1
Наименование
Спектрометр
Программное обеспечение
1
Руководство по эксплуатации
1
Методика поверки МП 114-241-2013
1
Поверка
осуществляется по документу МП 114-241-2013 «ГСИ. Спектрометры оптико-эмиссионные
переносныеSPECTROiSORTимобильныеSPECTROTEST.Методикаповерки»,
утвержденному ГЦИ СИ ФГУП «УНИИМ» 26.11.2013 г.
Эталоны, используемые при поверке:
- стандартные образцы состава сталей углеродистых и легированных: ГСО 4165-91П,
ГСО 2489-91 – 2497-91 (аттестованные значения – массовая доля элементов от 0,002 до 2,27 %,
абсолютная погрешность от ± 0,001 % до ± 0,02 %);
- стандартные образцы состава сталей легированных типов ГСО 4506-92П – 4510-92П
(аттестованные значения – массовая доля элементов от 0,0094 до 0,2 %, абсолютная
погрешность от ± 0,001 % до ± 0,01 %);
Лист № 4
Всего листов 4
- стандартный образец состава меди ГСО 8096-2002 комплект МБ (аттестованные
значения – массовая доля элементов от 0,00009 до 68,85 %, абсолютная погрешность от
± 0,00002 % до ± 0,007 %).
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, распространяющиеся на спектрометры оптико-
эмиссионные переносные SPECTROiSORT и мобильные SPECTROTEST
Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH»,
Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
«SPECTRO Analytical Instruments GmbH», Германия,
Boschstrasse. 10, В-47533 Kleve, Deutschland. Tel. +49 2821 892-21-02, fax: +49 2821 8
92-22 02, e-mail:
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616, телефон/факс (343) 376-25-08, 376-
25-75.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательскийинститутметрологии»(ГЦИСИФГУП«УНИИМ»),620000,
г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,
e-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«___» ______________ 2014 г.
