Установка ультразвукового контроля цельнокатаных колес УДЦКМ, ГРСИ 74259-19
Номер госреестра:
74259-19
Наименование СИ:
Установка ультразвукового контроля цельнокатаных колес
Обозначение типа:
УДЦКМ
Производитель:
АО "НИИ мостов и дефектоскопии", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 73095
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка ультразвукового контроля цельнокатаных колёс УДЦКМ
Назначение средства измерений
Установка ультразвукового контроля цельнокатаных колёс УДЦКМ (далее – установка)
предназначена для измерений амплитуд эхо-сигналов, отраженных от дефектов, глубины
залегания обнаруженных дефектов при проведении ультразвукового контроля цельнокатаных
колёс в АО «ВМЗ» (г. Выкса).
Описание средства измерений
Принцип действия установки основан на эхо-импульсном методе ультразвукового
контроля (УЗК). Возбуждение ультразвуковых волн в объекте контроля осуществляется с
использованием обратного пьезоэлектрического эффекта при помощи пьезоэлектрических
преобразователей (ПЭП).
Ультразвуковые волны, генерируемые ПЭП установки, проникают в объект контроля
черезжидкуюконтактнуюсреду (воду),распространяютсяв нем,отражаются от
несплошностей или донной поверхности объекта контроля, принимаются ПЭП установки и
преобразовываютсявэлектрическиесигналы.Принятыесигналырегистрируетсяи
обрабатываются аппаратурой стойки оператора. На дисплее стойки оператора отображаются
принятые сигналы на развертках типа А, В и С, параметры сигналов, координаты дефектов.
Признаком обнаружения дефекта является появление эхо-сигнала с амплитудой выше
порогового уровня в определённой временной зоне.

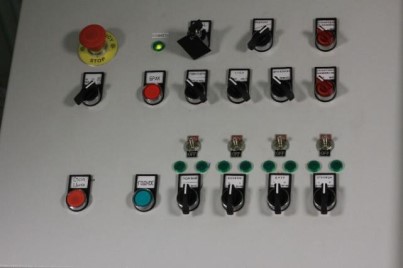

Конструктивно установка состоит из трех основных частей: стойка оператора, пульт
управления и поворотная консоль с акустическими блоками контроля.

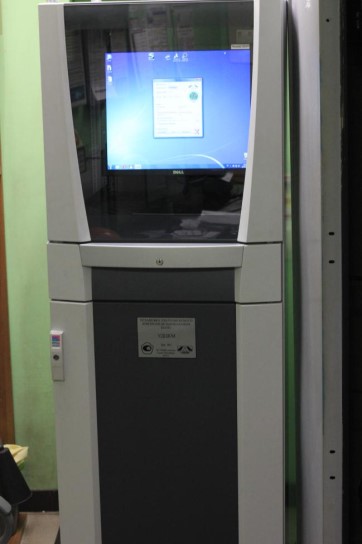

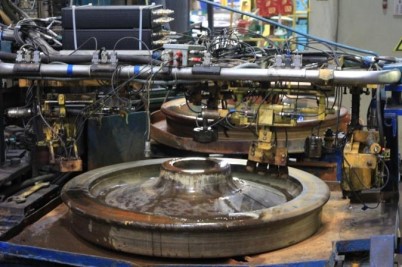

Общий вид установки представлен на рисунке 1.
Рисунок 1 – Общий вид установки
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 4

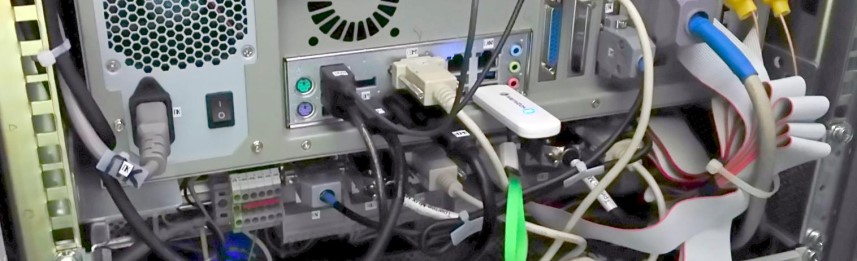

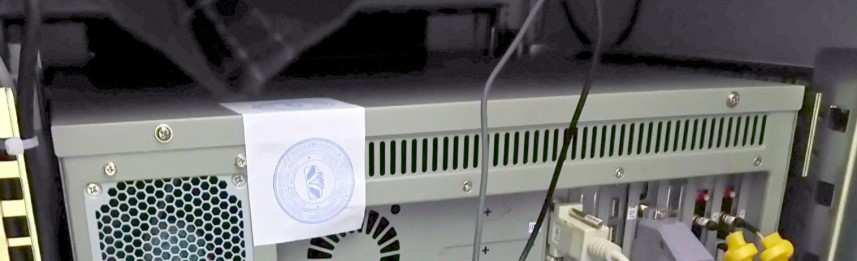

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (ПО) позволяет осуществлять сбор данных
ультразвукового контроля, сохранять и обрабатывать результаты контроля, управлять
настройками.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
УДЦКМ
1.09.2809 и выше
-
место
пломбировки
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
125 ± 15
±2
от 5 до 60
±2
5
от 0,5 до 90
±0,1
от 2 до 236
±(0,5+0,015∙Н*)
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальное значение и предельное отклонение амплитуды
зондирующих импульсов (на нагрузке 50 Ом), В
Линейность по вертикали, %
Диапазон измерений амплитуд сигналов на входе приемника, дБ
Пределы допускаемой абсолютной погрешности измерений амплитуд
сигналов на входе приемника, дБ
Уровень собственных шумов при усилении 50 дБ, % высоты экрана, не
более
Диапазон измерений временных интервалов, мкс
Пределы допускаемой абсолютной погрешности измерений временных
интервалов, мкс
Диапазон измерений глубины залегания дефектов, мм
Пределы допускаемой абсолютной погрешности измерений глубины
залегания дефектов, мм
*где Н - глубина залегания дефекта, мм
Значение
от 0,35 до 30
11
636×600×1600
150
+
22
220
-
33
50 ± 1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Полоса пропускания по уровню 3 дБ, МГц
Количество каналов контроля
Габаритные размеры стойки оператора (Д
´
Ш
´
В), мм, не более
Масса, кг, не более
Параметры электрического питания от сети переменного тока:
- напряжение, В;
- частота, Гц.
Условия эксплуатации:
– температура окружающей среды, °С
от +15 до +25
Знак утверждения типа
наносится на переднюю панель стойки оператора методом наклеивания этикетки и на
титульный лист руководства по эксплуатации в левом верхнем углу методом печати.
Комплектность средства измерений
Обозначение
Таблица 4 – Комплектность установки
Наименование
Стойка оператора
Пульт управления
Поворотная консоль с акустическими блоками контроля
ПЭП
Руководство по эксплуатации
Руководство оператора
Методика поверки
МП 075.Д4-18
Количество
1 шт.
1 шт.
1 шт.
9 шт.
1 экз.
1 экз.
1 экз.
Лист № 4
Всего листов 4
ультразвукового
утвержденному
обеспечивающие
Поверка
осуществляетсяподокументуМП 075.Д4-18«Установка
контроля цельнокатаных колёс УДЦКМ.Методика поверки»,
ФГУП «ВНИИОФИ» 21.11.2018 г.
Основные средства поверки:
Осциллограф цифровой TDS2012B (рег. № 32618-06).
Генератор сигналов сложной формы AFG3022 (рег. № 32620-06).
Тестер ультразвуковой УЗТ-РДМ (рег. № 44488-10).
Комплект мер ультразвуковых ККО-3 мера №3Р (рег. № 63388-16).
Магазин затуханий МЗ-50-3 (рег. № 6705-78).
Допускается применять не указанные в перечне средства поверки,
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на стойку оператора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установке
ультразвукового контроля цельнокатаных колёс УДЦКМ
ГОСТ 10791-2011 Колеса цельнокатаные. Технические условия
ГОСТ 34513-2018 Система неразрушающего контроля продукции железнодорожного
назначения. Основные положения
РД 32.144-2000 Контроль неразрушающий приёмочный. Колеса цельнокатаные, бандажи
и оси колёсных пар подвижного состава. Технические требования с Изменением №1 от
08.04.2004 г.
Изготовитель
Акционерное общество «Научно-исследовательский институт мостов и дефектоскопии»
(АО «НИИ мостов»)
ИНН 7838066524
Адрес: 190013, г. Санкт-Петербург, Московский пр., д. 22, лит. М, пом. 6-Н
Телефон (факс): (812) 339-45-03
Web-сайт:
Е-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
