ОПИСАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
Блоки контроля и управления БКУ
Назначение средства измерений
Блоки контроля и управления БКУ предназначены для измерений входных и выходных
параметров станций катодной защиты «Сигнал» типа СКЗ-ИП-М и СКЗ-ИП-МН (далее –
СКЗ), параметров от внешних устройств и датчиков, управления режимами работы СКЗ,
преобразования сигналов в цифровую форму для информационного обмена с системами те-
лемеханики по интерфейсу RS-485 и протоколу MODBUS RTU.
Описание средств измерений
Принцип действия блоков контроля и управления БКУ основан на преобразовании
входных аналоговых сигналов (напряжений) в цифровую форму с использованием микро-
процессорных устройств, обработке сигналов согласно заданному алгоритму, кодировании
и передаче их в систему телемеханики, а также вывод значений измеренных величин на
цифровой дисплей.
Блоки контроля и управления БКУ состоят из следующих функциональных узлов:
- канала измерения выходного тока;
- канала измерения выходного напряжения;
- канала измерения суммарного потенциала;
- канала измерения поляризационного потенциала;
- канала измерения напряжения питающей сети;
- канала измерения тока поляризации вспомогательного электрода;
- узла контроля состояния двери шкафа СКЗ;
- узла контроля телеметрического сигнала со счетчика электроэнергии;
- узла регистратора параметров (Flash-память).
- узла внешнего интерфейса RS-485;
- узла внутреннего интерфейса RS-485;
- узла интерфейса RS-485 для подключения УС ИКП СТ;
- микропроцессорного устройства;
- четырёхстрочного двадцатиразрядного буквенно-цифрового OLED дисплея.
Блоки контроля и управления БКУ выпускаются в следующих модификациях:
- БКУ-3 – для работы в составе станций катодной защиты «СИГНАЛ» СКЗ-ИП-М мо-
дульной конструкции по ИЖСК.435211.008 ТУ; - БКУ-4 – для работы в составе станций
катоднойзащиты«СИГНАЛ»СКЗ-ИП-МНмоноблочнойконструкциипо
ИЖСК.435211.008 ТУ2, которые отличаются конструкцией.
Лист № 2
Всего листов 6
Каждая модификация, БКУ-3 и БКУ-4, имеет ряд исполнений, отличающихся количе-
ством подключаемых каналов измеряемых величин (защищаемых СКЗ сооружений) и ко-
личеством входов питающей сети.
Общий вид модификаций средства измерений представлен на рисунке 1.

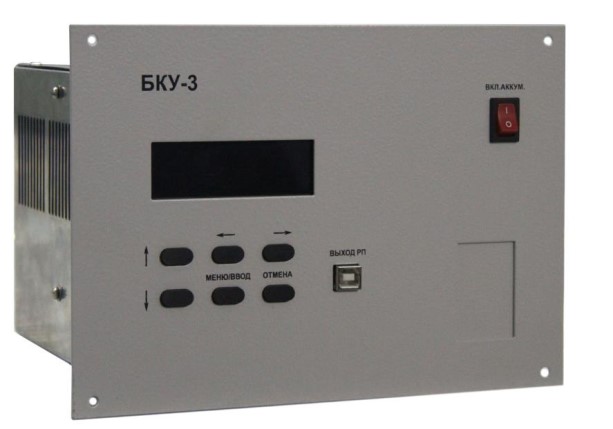

а) блок контроля и управления БКУ-3

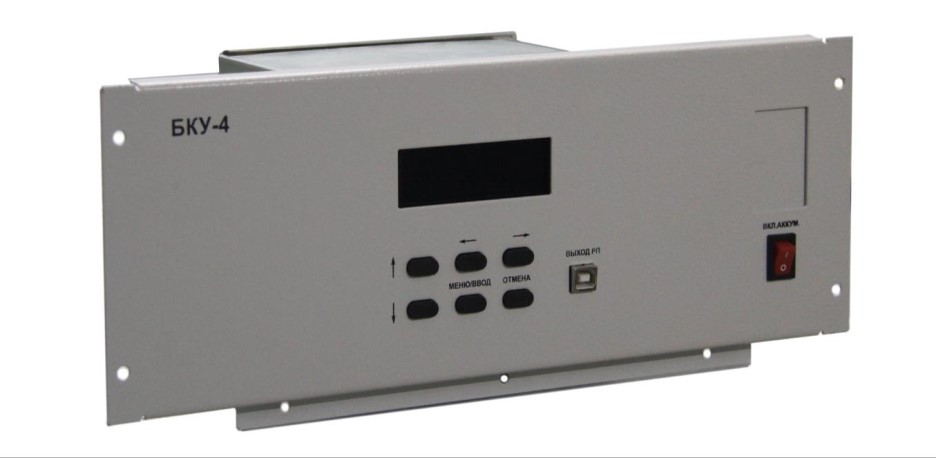

б) блок контроля и управления БКУ-4
Рисунок 1 – Общий вид средства измерений
Конструктивными мерами для отсутствия возможности несанкционированного до-
ступа или несанкционированной настройки Блоков контроля и управления БКУ обеспечена
пломбировка оттиском знака поверки на мастике в металлической чашечке над винтом
крепления кожуха на левой боковой панели. На табличке, размещаемой на правой боковой
стороне кожуха блоков БКУ на самоклеящейся плёнке наносится заводской порядковый
номер, сохраняемый в процессе эксплуатации.
Схема пломбировки от несанкционированного доступа, обозначение места нанесе-
ния знака поверки представлены на рисунке 2.
Лист № 3
Всего листов 6

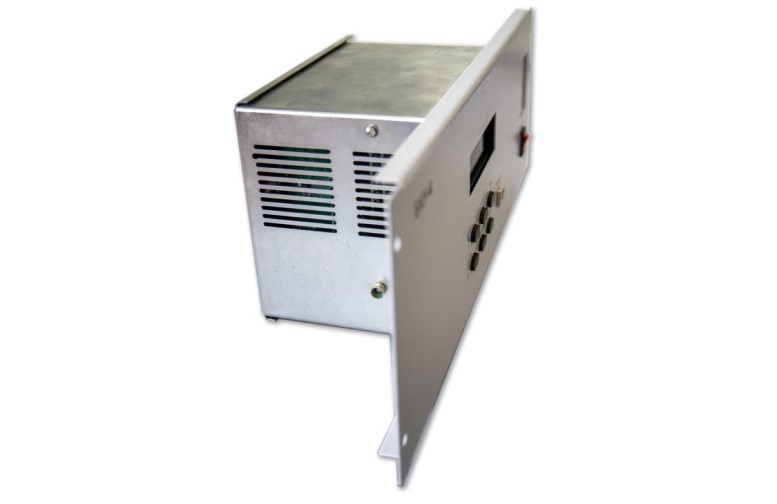

а) блок контроля и управления БКУ-3
б) блок контроля и управления БКУ-4
Рисунок 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Место нанесения
знака поверки
Место нанесения
знака поверки
Лист № 4
Всего листов 6
Таблица 1 – Идентификационные данные программного обеспечения
потенциала
платы питания
Идентификационные данные (признаки)
Программа
платы управ-
ления
Значение
Программа пла-
ты измерения
Программа
KSUSKZ
PIP-4
AC/DC IzmUS
Идентификационное наименование ПО
Номер версии (идентификационный но-
мер) ПО
не ниже 4.4
не ниже 1.3
1.0
Цифровой индикатор ПО04454546009A4DBD004CE026
Метрологические и технические характеристики
±10
- суммарного потенциала
- поляризационного потенциала
- выходного напряжения
- выходного тока
- тока поляризации вспомогательного электрода
±0,02
±0,02
±0,02
±0,02
±0,02
±0,02
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерения входного напряжения, В
Значение
150-264
Пределы основной приведенной погрешности измерения, %:
- на дисплее
- поступающего в систему телемеханики
Диапазон измерения суммарного потенциала, В
Пределы основной приведенной погрешности измерения, %:
- на дисплее
- поступающего в систему телемеханики
±2,5
±2,5
минус (0,5-3,5)
Диапазон измерения поляризационного потенциала, В
Пределы основной приведенной погрешности измерения, %:
- на дисплее
±2,5
±2,5
минус (0,8-1,2)
±2,5
±2,5
1-100
- поступающего в систему телемеханики
Диапазон измерения выходного напряжения, В
Пределы основной приведенной погрешности измерения, %:
- на дисплее
- поступающего в систему телемеханики
Диапазон измерения выходного тока, А
Пределы основной приведенной погрешности измерения, %:
- на дисплее
- поступающего в систему телемеханики
±2,5
±2,5
1-100
±2,5
±2,5
от минус 10 до плюс 10
Диапазон измерения тока поляризации вспомогательного элек-
трода, мА
Пределы основной приведенной погрешности измерения, %:
- поступающего в систему телемеханики
Пределы дополнительной приведенной погрешности измерения в
диапазоне рабочих температур, %/
о
С:
- входного напряжения
Лист № 5
Всего листов 6
±1,0
±1,0
±0,1
25±10
45-80
84,0-106,7
Наименование характеристики
Значение
Пределы относительной погрешности счёта общего времени ра-
боты блока (наработки), %
Пределы относительной погрешности счёта времени работы с за-
данным значением параметра (защиты), %
Пределы относительной погрешности счёта импульсов с телемет-
рического выхода счётчика электроэнергии и передачи их коли-
чества по каналу телеметрии, %
Нормальные условия измерений:
- температура окружающей среды,
0
С
- относительная влажность, %
- атмосферное давление, кПа
Значение
150-264
66
2
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания, В
Потребляемая мощность, ВА
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПА
Средний срок службы, лет
Средняя наработка на отказ, ч
от минус 45 до плюс 50
до 98
от 84,0 до 106,7
15
85000
Знак утверждения типа
наносится на лицевой панели блока методом сеткографии или наклейки соответствующей
этикетки, на титульном листе паспорта – типографским способом.
Комплектность средства измерений
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Блок контроля и управления
БКУ-3 (или БКУ-4)
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
ИЖСК.656136.509
(или ИЖСК.656136.510)
ИЖСК.656136.509 РЭ
ИЖСК.656136.509 ПС
ИЖСК.656136.509 Д1
Электронно-оптический диск (CD, DVD) с про-
граммным обеспечением «БКУ Диспетчер»,
«БКУ Регистратор»
1
1
1
1
1
Сведения о методиках (методах) измерений
приведены в технических условиях ИЖСК.656136.509 ТУ.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к
блокам контроля и управления БКУ
ИЖСК.656136.509 ТУ "Блок контроля и управления БКУ. Технические условия".
