Номер госреестра:
7200-08
Наименование СИ:
Электроды тонкослойные платиновые
Обозначение типа:
ЭТП-02
Производитель:
ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.01.2014
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33680/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Электроды тонкослойные платиновые ЭТП-02
Назначение средства измерений
Электрод тонкослойный платиновый ЭТП-02 (далее – электрод) предназначен для из-
мерений окислительно-восстановительного потенциала в водном растворе в паре с электро-
дом сравнения.
Описание средства измерений
Принцип действия электрода основан на свойстве пластины служить в качестве катали-
затора окислительно-восстановительных реакций, которые могут протекать в анализируемом
растворе. При погружении платинового электрода в такой раствор реагирующие между со-
бой вещества адсорбируются на платиновой поверхности, где и протекает окислительно-
восстановительная реакция. На электроде при этом возникает потенциал, характеризующий
уровень окислительно-восстановительной реакции.

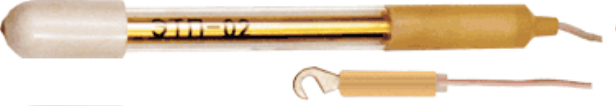

Рисунок 1 – Общий вид электрода тонкослойного платинового ЭТП-02
Корпус электрода выполнен из стеклянной трубки, оканчивающейся суженой частью,
покрытой тонким слоем платины. Со стороны суженой части корпуса впаяна платиновая
проволока. Нижний конец этой проволоки имеет контакт со слоем платины, а к верхнему
концу, находящемуся внутри трубки, приварена медная проволока. Место выхода медной
проволоки из трубки герметизировано компаундом. Наружный конец медной проволоки
оканчивается наконечником, с помощью которого электрод подсоединяется к входу вольт-
метра.
Метрологические и технические характеристики
Электрическое сопротивление платинового слоя рабочей
поверхности электрода при температуре (20 ±1 ) °С, не более1 кОм
Потенциал электрода, измеренный в буферном растворе,
приготовленном из стандарт-титра СТ-ОВП-01-1, при
температуре раствора (25 ± 0,1) °С298 мВ
Потенциал электрода, измеренный в буферном растворе,
приготовленном из стандарт-титра СТ-ОВП-01-2, при
температуре раствора (25 ± 0,1) °С605 мВ
Пределы допускаемой абсолютной погрешности измерений
окислительно-восстановительного потенциала± 3 мВ
Габаритные размеры (диаметр × длина), не более (13 × 155) мм Масса,
не более 0,045 кг
Рабочие условия применения:
- температура окружающего воздуха……………………………………….....от 5 до 50 ºС;
- относительная влажность воздуха при 20 ºС, не более……………………………...80 %;
- атмосферное давление…………………………………………………..от 84 до 106,7 кПа
(от 630 до 800 мм рт. ст.);
- температура анализируемой среды…………………………………………от 0 до 100 ºС.
Лист № 2
Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
1Е2.840.648РЭ типографским или иным способом.
Комплектность
Наименование
Обозначение
Количество
Примечание
количество
по заказу
1Е2.840.648
1Е2.840.648ПС
1Е2.840.648РЭ
1Е2.840.648МП
Электрод тонкослойный
платиновый ЭТП-02
Паспорт
Руководство по эксплуатации
Методика поверки
Свидетельство о поверке
1-10 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
Поверка проводится в соответствии с документом 1Е2.840.648МП «Электрод тонкос-
лойный платиновый ЭТП-02. Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИФ-
ТРИ» от 15.10.2008 г.
Основные средства поверки: омметр цифровой Щ-34, диапазон измерений от 10
-3
до
999,9 МОм, класс точности 0,05/0,01; электрод сравнения хлорсеребряный насыщенный об-
разцовый 2-го разряда ГОСТ 17792; термометр ртутный стеклянный лабораторный ТЛ-4,
ц.д. 0,1 °С; вольтметр Щ-300, класс точности 0,05; стандарт-титры СТ-ОВП-01
ТУ 2642-004-02567567-2008 (воспроизводимое значение Еh СТ-ОВП-01-1 составляет 298 мВ,
воспроизводимое значение Еh СТ-ОВП-01-2 составляет 605 мВ, пределы допускаемой абсо-
лютной погрешности воспроизведения Еh ± 3 мВ); хлорид калия ГОСТ 4234-77.
Сведения о методиках (методах) измерения
Методика измерений описана в руководстве по эксплуатации 1Е2.840.648РЭ.
Нормативные и технические документы, устанавливающие требования к электродам
тонкослойным платиновым ЭТП-02
ГОСТ 8.450-81 «Государственная система обеспечения единства измерений. Шкала
окислительных потенциалов водных растворов»
Технические условия ТУ 25-05.2391-78, Республика Беларусь
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
вне сферы государственного регулирования.
Область применения: в целлюлозно-бумажной промышленности для контроля процесса
отбеливания целлюлозы перекисью водорода, в лабораториях и в промышленных условиях
при измерениях окислительно-восстановительных потенциалов в термодинамически неус-
тойчивых растворах, не содержащих плавиковой кислоты и веществ, образующих осадки
или пленки на рабочей поверхности электрода.
Лист № 3
Всего листов 3
Изготовитель
Открытое акционерное общество «Гомельский завод измерительных приборов»
(ОАО «ГЗИП»)
Республика Беларусь, 24601 г. Гомель, ул. Интернациональная,49
Тел.(375232)746411, факс: 375(232)74-47-03; http//
e-mail:
Экспертиза проведена
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Е-mail:
, адрес в Интернет:
Ф.В.Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.
«____»________________2012 г.
