Системы измерительные регистрирующие SEITRONIC SIR-PG, ГРСИ 71082-18
Номер госреестра:
71082-18
Наименование СИ:
Системы измерительные регистрирующие
Обозначение типа:
SEITRONIC SIR-PG
Производитель:
ООО "Завод трубопроводных систем", г.Пенза
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.05.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69777
об утверждении типа средств измерений
Лист № 1
Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные регистрирующие «SEITRONIC SIR-PG»
Назначение средства измерений
Системы измерительные регистрирующие «SEITRONIC SIR-PG» (в дальнейшем -
системы), предназначены для измерений избыточного давления, объёмного расхода (утечек)
и температуры.
Описание средства измерений
Системы позволяют контролировать избыточное давление испытательной среды, утечки
(объёмный расход) испытательной среды (вода или воздух), температуру испытательной среды
и окружающего воздуха при испытаниях трубопроводной арматуры (запорной, регулирующей,
обратной,предохранительной)ипротивовыбросовогооборудованиявсоответствии
с ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний».
Основой принципа действия систем является преобразование измеряемых физических
величин с помощью преобразователей в аналоговый электрический сигнал постоянного тока в
диапазоне от 4 до 20 мА. Аналоговый сигнал от каждого первичного преобразователя поступает
насоответствующиенезависимыевходыаналого-цифровогопреобразователя(АЦП)
и преобразуется в цифровую форму для последующей обработки измерительной информации
промышленным компьютером с помощью специального программного обеспечения.
Программно-аппаратный комплекс систем включает:
- первичное звено преобразования физических величин давления, расхода, температуры в
электрический аналоговый сигнал с помощью первичных измерительных преобразователей;
- звено преобразования аналогового электрического сигнала в цифровой формат;
- интерфейсы для передачиинформации по цифровым каналам в промышленный
компьютер;
- звено вычисления на основе промышленного компьютера с программным обеспечением
(ПО) выполняет расчеты, формирование протоколов испытаний, визуализацию (отображение
на экране) информации, распечатку на бумажном носителе, запись на жесткий диск, запись
на внешний носитель (карту памяти), передачу данных по локальной сети с использованием
средств операционной системы WINDOWS, архивирование результатов испытаний;
- устройства, выполняющие вспомогательные функции, обеспечивающие нормальную
работу всех компонентов системы: фильтр сетевого питания, блок бесперебойного питания,
а также модуль Wi-Fi.
По результатам измерений давления, утечки испытательной среды, температуры
испытательной среды и окружающего воздуха и вычислений по специальной программе,
система формирует протокол испытаний с соотнесением измеренных значений объёмов утечек
испытательной среды к соответствующему классу герметичности трубопроводной арматуры
в соответствии с ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов».
Результаты измерений могут передаваться по локальной сети, в том числе с применением
модуля Wi-Fi.
Системы выпускаются в двух модификациях конструктивного исполнения:
- стационарном - модификация I - «Терминал», «Пульт» (для последующего встраивания
в различного рода шкафы, столы и т.п.);
- мобильном - модификация II - «Промышленный кейс».
Системы выпускаются в девяносто шести (96-ти) исполнениях.
Схема условного обозначения модификаций и исполнений систем приведена
на рисунке 1.
Фотографии общего вида систем представлены на рисунках 2 и 3.
Лист № 2
Всего листов 16
Рисунок 1 - Схема обозначения модификаций и исполнений систем
Место
пломбирования

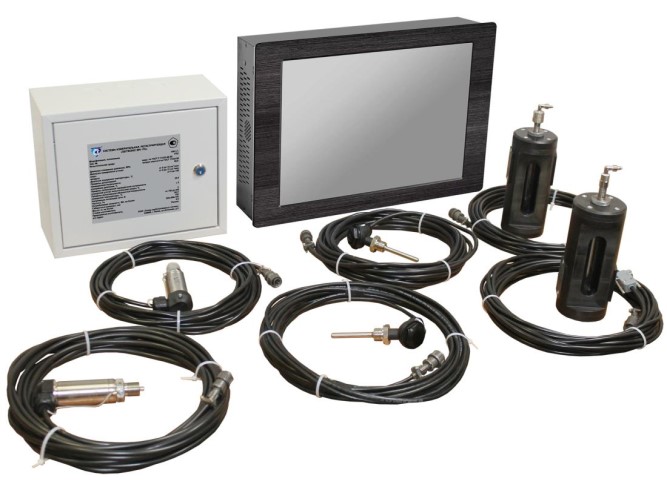

Рисунок 2 - Фотография общего вида модификации I - «Терминал»
наличие датчиков температуры:
0 - без датчиков температуры
Т - с датчиками температуры
значение верхнего предела измерения
основного датчика давления, МПа (в зависимости
от исполнения системы при заказе)
0 или 1 - количество датчиков утечки
воды
0 или 1 - количество датчиков утечки воздуха
модификация конструктива
встраивания:
I - «Терминал», «Пульт»
II - «Промышленный кейс»
исполнение
системы
SEITRONIC SIR-PG
ХХХХХХХ
Лист № 3
Всего листов 16

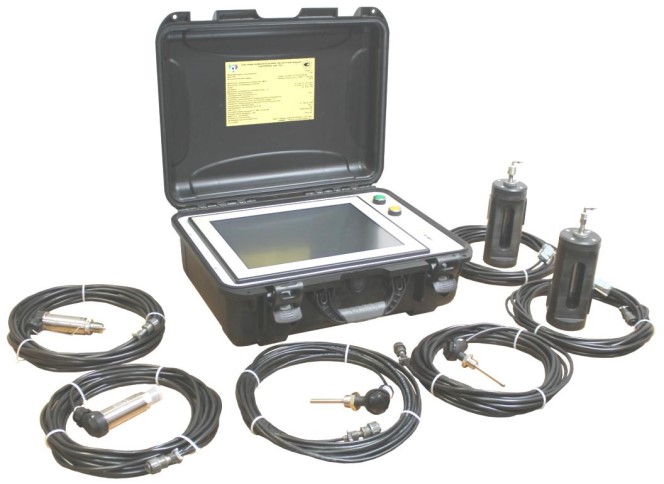

Рисунок 3 - Фотография общего вида модификации II - «Промышленный кейс»
Пломбирование систем от несанкционированного доступа осуществляется путем
наклейки с изображением товарного знака предприятия-изготовителя.
Системы всех модификаций независимо от их первоначального обозначения исполнения
(по давлению) при заказе, в процессе эксплуатации могут функционировать с датчиками,
преобразователями давления, указанными в таблице 1, поставляемыми дополнительно
(опционально) с любыми верхними пределами измерений давления в диапазоне от 0 до 160 МПа.
В комплектацию систем могут входить:
- датчики давления МИДА-ДИ-13П (регистрационный номер 17636-17 в Федеральном
информационном фонде) с пределами основной погрешности не хуже ±0,25 %;
- преобразователи давления измерительные S-10 (регистрационный номер 38288-13
в Федеральном информационном фонде) с пределами основной погрешности не хуже ±0,25 %;
- преобразователи давления NAH (регистрационный номер 37436-08 в Федеральном
информационном фонде) с пределами допускаемой основной приведенной погрешности
не хуже ±0,15 %;
- термопреобразователи сопротивления ДТС (регистрационный номер 28354-10
в Федеральном информационном фонде) с пределами основной погрешности не хуже ±0,5 %
и диапазоном измерений не более чем от 0 до 150 °С;
- термопреобразователи универсальные ТПУ 0304/М1-Н (регистрационный номер
50519-17 в Федеральном информационном фонде) с длиной монтажной части L
³
10 мм
и пределами основной погрешности не хуже ±0,15 %;
- датчики герметичности (утечек) производства ООО «Завод трубопроводных систем».
Обозначения модификаций и исполнений систем приведены в таблице 1.
Место
пломбирования
Лист № 4
Всего листов 16
Опции
Таблица 1 - Модификации и исполнения систем
НазначениеДиапазоны измерений
и варианты базовойизбыточного давления, МПа
комплектации Базовая
датчиками измеренийкомплектация
Модификации и исполнениядавления, утечек
системводы и воздухаДопол-
и измерений Основной нитель-
температуры датчик ный
в зависимостидатчик
от исполнения
12345
Исполнения с датчиками измерений давления, утечек воды, воздуха
и температуры
Система измерительнаяИзмерениеот 0 до 1*от 0 до 0,1
регистрирующаяизбыточного от 0 до 0,16
«SEITRONIC SIR-PG» I-1-1-Т-1давления от 0 до 0,25
«SEITRONIC SIR-PG» II-1-1-Т-1испытательной от 0 до 0,4
Система измерительная
среды, утечек воды
от 0 до 1,6*
от 0 до 0,6
регистрирующая
и воздуха, от 0 до 1
«SEITRONIC SIR-PG» I-1-1-Т-1,6
измер
е
ние от 0 до 1,6
«SEITRONIC SIR-PG» II-1-1-Т-1,6
температурыот 0 до 2,5
Система измерительная
испытательной
от 0 до 2,5*
от 0 до 4
регистрирующая
средыот 0 до 6
«SEITRONIC SIR-PG» I-1-1-Т-2,5
и окружающегоот 0 до 10
«SEITRONIC SIR-PG» II-1-1-Т-2,5
воздухаот 0 до 16
Система измерительная от 0 до 4 *
регистрирующая
«SEITRONIC SIR-PG» I-1-1-Т-4
«SEITRONIC SIR-PG» II-1-1-Т-4
Система измерительнаяот 0 до 6*
регистрирующая
«SEITRONIC SIR-PG» I-1-1-Т-6
«SEITRONIC SIR-PG» II-1-1-Т-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-Т-10
«SEITRONIC SIR-PG» II-1-1-Т-10
Система измерительнаяот 0 до 16 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-Т-16
«SEITRONIC SIR-PG» II-1-1-Т-16
Система измерительнаяот 0 до 25 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-Т-25
«SEITRONIC SIR-PG» II-1-1-Т-25
Система измерительнаяот 0 до 40 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-Т-40
«SEITRONIC SIR-PG» II-1-1-Т-40
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Лист № 5
Всего листов 16
Продолжение таблицы 1
12345
Система измерительная от 0 до 60 от 0 до 1 от 0 до 0,1
регистрирующаяот 0 до 0,16
«SEITRONIC SIR-PG» I-1-1-Т-60от 0 до 0,25
«SEITRONIC SIR-PG» II-1-1-Т-60от 0 до 0,4
Система измерительная от 0 до 100 от 0 до 1 от 0 до 0,6
регистрирующаяот 0 до 1
«SEITRONIC SIR-PG» I-1-1-Т-100от 0 до 1,6
«SEITRONIC SIR-PG» II-1-1-Т-100от 0 до 2,5
Система измерительная от 0 до 160 от 0 до 1
от
0 до 4
регистрирующая
от 0 до
6
«SEITRONIC SIR-PG» I-1-1-Т-160
от 0 до
10
«SEITRONIC SIR-PG» II-1-1-Т-160
от 0 до
16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Исполнения с датчиками измерений давления, утечки воды и температуры
Система измерительнаяИзмерениеот 0 до 1*от 0 до 0,1
регистрирующаяизбыточногоот 0 до 0,16
«SEITRONIC SIR-PG» I-1-0-Т-1давленияот 0 до 0,25
«SEITRONIC SIR-PG» II-1-0-Т-1испытательнойот 0 до 0,4
Система измерительнаясреды, утечек воды, от 0 до 1,6 *от 0 до 0,6
регистрирующаятемпературыот 0 до 1
«SEITRONIC SIR-PG» I-1-0-Т-1,6испытательнойот 0 до 1,6
«SEITRONIC SIR-PG» II-1-0-Т-1,6средыот 0 до 2,5
Система измерительная
и окружающего
от 0 до 2,5 *
от 0 до 4
регистрирующая
воздухаот 0 до 6
«SEITRONIC SIR-PG» I-1-0-Т-2,5
от 0 до 10
«SEITRONIC SIR-PG» II-1-0-Т-2,5
от 0 до 16
Система измерительная от 0 до 4 *
от 0 до 25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-1-0-Т-4
от 0 до 60
«SEITRONIC SIR-PG» II-1-0-Т-4
от 0 до 100
Система измерительная от 0 до 6 *
от 0 до 160
регистрирующая
«SEITRONIC SIR-PG» I-1-0-Т-6
«SEITRONIC SIR-PG» II-1-0-Т-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-Т-10
«SEITRONIC SIR-PG» II-1-0-Т-10
Система измерительнаяот 0 до 16 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-Т-16
«SEITRONIC SIR-PG» II-1-0-Т-16
Лист № 6
Всего листов 16
Продолжение таблицы 1
12345
Система измерительная от 0 до 25 от 0 до 1 от 0 до 0,1
регистрирующая от 0 до 0,16
«SEITRONIC SIR-PG» I-1-0-Т-25
от 0 до 0,25
«SEITRONIC SIR-PG» II-1-0-Т-25
от 0 до 0,4
Система измерительная от 0 до 40 от 0 до 1
от 0 до 0,6
регистрирующая
от 0 до 1
«SEITRONIC SIR-PG» I-1-0-Т-40
от 0 до 1,6
«SEITRONIC SIR-PG» II-1-0-Т-40
от 0 до 2,5
Система измерительная от 0 до 60 от 0 до 1
от 0 до 4
регистрирующая
от 0 до 6
«SEITRONIC SIR-PG» I-1-0-Т-60о
т
0 до
10
«SEITRONIC SIR-PG» II-1-0-Т-60о
т
0 до
16
Система измерительнаяот 0 до 100от 0 до 1 о
т
0 до
25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-1-0-Т-100
от 0 до 60
«SEITRONIC SIR-PG» II-1-0-Т-100
от 0 до
100
Система измерительнаяот 0 до 160 от 0 до 1
от
0 до 160
регистрирующая
«SEITRONIC SIR-PG» I-1-0-Т-160
«SEITRONIC SIR-PG» II-1-0-Т-160
Исполнения с датчиками измерений давления, утечек воздуха и температуры
Система измерительнаяИзмерениеизбы- от 0 до 1*от 0 до 0,1
регистрирую
щ
ая
точного давления от 0 до 0,16
«SEITRONIC SIR-PG» I-0-1-Т-1
испытательной от 0 до 0,25
«SEITRONIC SIR-PG» II-0-1-Т-1
ср
е
ды, утечек воз- от 0 до 0,4
Систе
м
а и
з
мери
т
ельная
духа, температуры
от
0 до 1,6*
от 0 до 0,6
регистрирующая
испытательной от 0 до 1
«SEITRONIC SIR-PG» I-0-1-Т-1,6
ср
е
ды и окружаю- от 0 до 1,6
«SEITRONIC SIR-PG» II-0-1-Т-1,6
щего
в
оздуха от 0 до 2,5
Система измерительнаяот 0 до 2,5*
от 0 до 4
регистрирующая
от 0 до 6
«SEITRONIC SIR-PG» I-0-1-Т-2,5о
т
0 до
10
«SEITRONIC SIR-PG» II-0-1-Т-2,5о
т
0 до
16
Система измерительнаяот 0 до 4*о
т
0 до
25
регистрирующаяо
т
0 до
40
«SEITRONIC SIR-PG» I-0-1-Т-4
от 0 до 60
«SEITRONIC SIR-PG» II-0-1-Т-4
от 0 до
100
Система измерительнаяот 0 до 6*
от 0 до
160
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-6
«SEITRONIC SIR-PG» II-0-1-Т-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-10
«SEITRONIC SIR-PG» II-0-1-Т-10
Система измерительнаяот 0 до 16 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-16
«SEITRONIC SIR-PG» II-0-1-Т-16
Лист № 7
Всего листов 16
5
от 0 до 0,1
от 0 до 0,16
от 0 до 0,25
от 0 до 0,4
от 0 до 0,6
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Продолжение таблицы 1
1234
Система измерительная от 0 до 25 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-25
«SEITRONIC SIR-PG» II-0-1-Т-25
Система измерительнаяот 0 до 40 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-40,0
«SEITRONIC SIR-PG» II-0-1-Т-40,0
Система измерительнаяот 0 до 60 от 0 до 1,0
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-60
«SEITRONIC SIR-PG» II-0-1-Т-60
Система измерительнаяот 0 до 100от 0 до 1,0
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-100
«SEITRONIC SIR-PG» II-0-1-Т-100
Система измерительнаяот 0 до 160от 0 до 1,0
регистрирующая
«SEITRONIC SIR-PG» I-0-1-Т-160
«SEITRONIC SIR-PG» II-0-1-Т-160
Исполнения с датчиками измерений давления и температуры
Система измерительнаяИзмерениеот 0 до 1*
регистрирующаяизбыточного
«SEITRONIC SIR-PG» I-0-0-Т-1давления
«SEITRONIC SIR-PG» II-0-0-Т-1испытательной
Система измерительнаясреды,от 0 до 1,6*
регистрирующаятемпературы
«SEITRONIC SIR-PG» I-0-0-Т-1,6испытательной
«SEITRONIC SIR-PG» II-0-0-Т-1,6среды
Система измерительная
и
о
кр
у
ж
ающего
от 0 до 2,5*
регистрирующая
возду
х
а
«SEITRONIC SIR-PG» I-0-0-Т-2,5
«SEITRONIC SIR-PG» II-0-0-Т-2,5
Система измерительнаяот 0 до 4*
регистрирующая
«SEITRONIC SIR-PG» I-0-0-Т-4
«SEITRONIC SIR-PG» II-0-0-Т-4
Система измерительнаяот 0 до 6*
регистрирующая
«SEITRONIC SIR-PG» I-0-0-Т-6
«SEITRONIC SIR-PG» II-0-0-Т-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-0-Т-10
«SEITRONIC SIR-PG» II-0-0-Т-10
от 0 до 0,1
от 0 до 0,16
от 0 до 0,25
от 0 до 0,4
от 0 до 0,6
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Лист № 8
Всего листов 16
Продолжение таблицы 1
12345
Система измерительная от 0 до 16 от 0 до 1 от 0 до 0,1
регистрирующая от 0 до 0,16
«SEITRONIC SIR-PG» I-0-0-Т-16
от 0 до 0,25
«SEITRONIC SIR-PG» II-0-0-Т-16
от 0 до 0,4
Система измерительная от 0 до 25 от 0 до 1
от 0 до 0,6
регистрирующая
от 0 до 1
«SEITRONIC SIR-PG» I-0-0-Т-25
от 0 до 1,6
«SEITRONIC SIR-PG» II-0-0-Т-25
от 0 до 2,5
Система измерительная от 0 до 40 от 0 до 1
от 0 до 4
регистрирующая
от 0 до 6
«SEITRONIC SIR-PG» I-0-0-Т-40о
т
0 до
10
«SEITRONIC SIR-PG» II-0-0-Т-40о
т
0 до
16
Система измерительнаяот 0 до 60 от 0 до 1 о
т
0 до
25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-0-0-Т-60
от 0 до 60
«SEITRONIC SIR-PG» II-0-0-Т-60
от 0 до
100
Система измерительнаяот 0 до 100от 0 до 1
от
0 до 160
регистрирующая
«SEITRONIC SIR-PG» I-0-0-Т-100
«SEITRONIC SIR-PG» II-0-0-Т-100
Система измерительнаяот 0 до 160от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-0-Т-160
«SEITRONIC SIR-PG» II-0-0-Т-160
Исполнения с датчиками измерений давления, утечек воды и воздуха
Система измерительнаяИзмерениеот 0 до 1*от 0 до 0,1
регистрирующаяизбыточного от 0 до 0,16
«SEITRONIC SIR-PG» I-1-1-0-1давления
от 0 до 0,25
«SEITRONIC SIR-PG» II-1-1-0-1испытательной
от 0 до 0,4
Система измерительнаясреды и утечек от 0 до 1,6*
от 0 до 0,6
регистрирующаяводы и воздуха
от 0 до 1
«SEITRONIC SIR-PG» I-1-1-0-1,6
от 0 до 1,6
«SEITRONIC SIR-PG» II-1-1-0-1,6
от 0 до 2,5
Система измерительная от 0 до 2,5*
от 0 до 4
регистрирующая
от 0 до 6
«SE
I
TRONIC SIR-PG»
I
-1
-
1
-
0-2,5
от 0 до 10
«SEITRONIC SIR-PG» II-1-1-0-2,5о
т
0 до
16
Система измерительнаяот 0 до 4*о
т
0 до
25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-1-1-0-4
от 0 до
60
«SEITRONIC SIR-PG» II-1-1-0-4
от 0 до
100
Система измерительнаяот 0 до 6*
от 0 до
160
регистрирующая
«SEITRONIC SIR-PG» I-1-1-0-6
«SEITRONIC SIR-PG» II-1-1-0-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-0-10,0
«SEITRONIC SIR-PG» II-1-1-0-10,0
Лист № 9
Всего листов 16
5
от 0 до 0,1
от 0 до 0,16
от 0 до 0,25
от 0 до 0,4
от 0 до 0,6
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Продолжение таблицы 1
1
234
Система измерительная Измерение от 0 до 16 от 0 до 1
регистрирующая избыточного
«SEITRONIC SIR-PG» I-1-1-0-16давления
«SEITRONIC SIR-PG» II-1-1-0-16испытательной
Система измерительнаясреды и утечекот 0 до 25 от 0 до 1
регистрирующаяводы и воздуха
«SEITRONIC SIR-PG» I-1-1-0-25
«SEITRONIC SIR-PG» II-1-1-0-25
Система измерительнаяот 0 до 40 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-0-40
«SEITRONIC SIR-PG» II-1-1-0-40
Система измерительнаяот 0 до 60 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-0-60
«SEITRONIC SIR-PG» II-1-1-0-60
Система измерительнаяот 0 до 100от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-0-100
«SEITRONIC SIR-PG» II-1-1-0-100
Система измерительнаяот 0 до 160от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-1-0-160
«SEITRONIC SIR-PG» II-1-1-0-160
Исполнения с датчиками измерений давления и утечек воды
Система измерительнаяИзмерениеот 0 до 1*
регистрирующаяизбыточного
«SEITRONIC SIR-PG» I-1-0-0-1давления
«SEITRONIC SIR-PG» II-1-0-0-1испытательной
Система измерительнаясреды и утечекот 0 до 1,6*
регистрирующаяводы
«SEITRONIC SIR-PG» I-1-0-0-1,6
«SEITRONIC SIR-PG» II-1-0-0-1,6
Система измерительнаяот 0 до 2,5*
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-2,5
«SEITRONIC SIR-PG» II-1-0-0-2,5
Система измерительнаяот 0 до 4*
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-4
«SEITRONIC SIR-PG» II-1-0-0-4
Система измерительнаяот 0 до 6*
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-6
«SEITRONIC SIR-PG» II-1-0-0-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-10
«SEITRONIC SIR-PG» II-1-0-0-10
от 0 до 0,1
от 0 до 0,16
от 0 до 0,25
от 0 до 0,4
от 0 до 0,6
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от0до 100
от 0 до 160
Лист № 10
Всего листов 16
5
от 0 до 0,1
от 0 до 0,16
от 0 до 0,25
от 0 до 0,4
от 0 до 0,6
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Продолжение таблицы 1
1234
Система измерительная Измерение от 0 до 16 от 0 до 1
регистрирующая избыточного
«SEITRONIC SIR-PG» I-1-0-0-16давления
«SEITRONIC SIR-PG» II-1-0-0-16испытательной
Система измерительнаяtrial и утечекот 0 до 25 от 0 до 1
регистрирующаяводы
«SEITRONIC SIR-PG» I-1-0-0-25
«SEITRONIC SIR-PG» II-1-0-0-25
Система измерительнаяот 0 до 40 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-40
«SEITRONIC SIR-PG» II-1-0-0-40
Система измерительнаяот 0 до 60 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-60
«SEITRONIC SIR-PG» II-1-0-0-60
Система измерительнаяот 0 до 100от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-100
«SEITRONIC SIR-PG» II-1-0-0-100
Система измерительнаяот 0 до 160от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-1-0-0-160
«SEITRONIC SIR-PG» II-1-0-0-160
Исполнения с датчиками измерений давлений и утечек воздуха
Система измерительнаяИзмерениеот 0 до 1*
регистрирующаяизбыточного
«SEITRONIC SIR-PG» I-0-1-0-1давления
«SEITRONIC SIR-PG» II-0-1-0-1испытательной
Система измерительнаясреды и утечекот 0 до 1,6*
регистрирующаявоздуха
«SEITRONIC SIR-PG» I-0-1-0-1,6
«SEITRONIC SIR-PG» II-0-1-0-1,6
Система измерительнаяот 0 до 2,5*
регистрирующая
«SEITRONIC SIR-PG» I-0-1-0-2,5
«SEITRONIC SIR-PG» II-0-1-0-2,5
Система измерительнаяот 0 до 4*
регистрирующая
«SEITRONIC SIR-PG» I-0-1-0-4
«SEITRONIC SIR-PG» II-0-1-0-4
Система измерительнаяот 0 до 6*
регистрирующая
«SEITRONIC SIR-PG» I-0-1-0-6
«SEITRONIC SIR-PG» II-0-1-0-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-1-0-10
«SEITRONIC SIR-PG» II-0-1-0-10
от 0 до 0,1
от 0 до 0,16
от 0 до 0,25
от 0 до 0,4
от 0 до 0,6
от 0 до 1
от 0 до 1,6
от 0 до 2,5
от 0 до 4
от 0 до 6
от 0 до 10
от 0 до 16
от 0 до 25
от 0 до 40
от 0 до 60
от 0 до 100
от 0 до 160
Лист № 11
Всего листов 16
Продолжение таблицы 1
12345
Система измерительная Измерение от 0 до 16 от 0 до 1 от 0 до 0,1
регистрирующая избыточного от 0 до 0,16
«SEITRONIC SIR-PG» I-0-1-0-16 давления от 0 до 0,25
«SEITRONIC SIR-PG» II-0-1-0-16 испытательной от 0 до 0,4
Система измерительная среды и утечек от 0 до 25 от 0 до 1 от 0 до 0,6
регистрирующая воздуха от 0 до 1
«SEITRONIC SIR-PG» I-0-1-0-25 от 0 до 1,6
«SEITRONIC SIR-PG» II-0-1-0-25 от 0 до 2,5
Система измерительная от 0 до 40 от 0 до 1
от 0 до 4
регистрирующая
от 0 до 6
«SEITRONIC SIR-PG» I-0-1-0-40
от 0 до
10
«SEITRONIC SIR-PG» II-0-1-0-40
от 0 до 16
Система измерительная от 0 до 60 от 0 до 1
от 0 до 25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-0-1-0-60
от 0 до 60
«SEITRONIC SIR-PG» II-0-1-0-60
от 0 до 100
С
и
сте
м
а
из
мер
ит
ель
н
ая
о
т
0 до
10
0
о
т
0 до
1
от 0 до 160 регистрирующая
«SEITRONIC SIR-PG» I-0-1-0-100
«SEITRONIC SIR-PG» II-0-1-0-100
Система измерительнаяот 0 до 160от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-1-0-160
«SEITRONIC SIR-PG» II-0-1-0-160
Исполнения с датчиками давления, без датчиков утечек воды, воздуха и температуры
Система измерительная регистри-Измеренияот 0 до 1*от 0 до 0,1
рующаяизбыточного от 0 до 0,16
«SEITRONIC SIR-PG» I-0-0-0-1давления от 0 до 0,25
«SEITRONIC SIR-PG» II-0-0-0-1испытательной от 0 до 0,4
Система измерительнаясреды от 0 до 1,6*от 0 до 0,6
регистрирующая от 0 до 1
«SEITRONIC SIR-PG» I-0-0-0-1,6
от 0 до
1,6
«SEITRONIC SIR-PG» II-0-0-0-1,6 от 0 до 2,5
Система измерительная от 0 до 2,5*
от 0 до
4
регистрирующая
от 0 до 6
«SEITRONIC SIR-PG» I-0-0-0-2,5
от 0 до
10
«SEITRONIC SIR-PG» II-0-0-0-2,5
от 0 до 16
Система измерительная от 0 до 4*
от 0 до 25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-0-0-0-4
от 0 до 60
«SEITRONIC SIR-PG» II-0-0-0-4
от 0 до 100
Система измерительная от 0 до 6*
от 0 до 160
регистрирующая
«SEITRONIC SIR-PG» I-0-0-0-6
«SEITRONIC SIR-PG» II-0-0-0-6
Система измерительнаяот 0 до 10 от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-0-0-10
«SEITRONIC SIR-PG» II-0-0-0-10
Лист № 12
Всего листов 16
Продолжение таблицы 1
12345
Система измерительная Измерения от 0 до 16 от 0 до 1 от 0 до 0,1
регистрирующая избыточного от 0 до 0,16
«SEITRONIC SIR-PG» I-0-0-0-16 давления от 0 до 0,25
«SEITRONIC SIR-PG» II-0-0-0-16 испытательной от 0 до 0,4
Система измерительная среды от 0 до 25 от 0 до 1 от 0 до 0,6
регистрирующая от 0 до 1
«SEITRONIC SIR-PG» I-0-0-0-25 от 0 до 1,6
«SEITRONIC SIR-PG» II-0-0-0-25 от 0 до 2,5
Система измерительная от 0 до 40 от 0 до 1
от 0 до 4
регистрирующая
от 0 до 6
«SEITRONIC SIR-PG» I-0-0-0-40
от 0 до
10
«SEITRONIC SIR-PG» II-0-0-0-40
от 0 до 16
Система измерительная от 0 до 60 от 0 до 1
от 0 до 25
регистрирующая
от 0 до 40
«SEITRONIC SIR-PG» I-0-0-0-60
от 0 до 60
«SEITRONIC SIR-PG» II-0-0-0-60
от 0 до 100
С
и
сте
м
а
из
мер
ит
ель
н
ая
о
т
0 до
10
0
о
т
0 до
1
от 0 до 160 регистрирующая
«SEITRONIC SIR-PG» I-0-0-0-100
«SEITRONIC SIR-PG» II-0-0-0-100
Система измерительнаяот 0 до 160от 0 до 1
регистрирующая
«SEITRONIC SIR-PG» I-0-0-0-160
«SEITRONIC SIR-PG» II-0-0-0-160
Примечание. * Диапазон измерений дополнительного датчика давления базовой комплектации
к системам с верхним пределом измерений давления менее 10 МПа определяется заказчиком.
Программное обеспечение
ПО функционирует под управлением операционной системы Windows.
Поставляемая с системами программа SEITRONIC SIR-PG позволяет осуществлять:
- выбор типа испытываемой арматуры и вида испытания;
- выбор испытательной среды;
- ввод исходных данных для испытаний;
- измерение давления, величины утечек и температуры;
- отображение результатов измерений;
- настройку режимов работы и параметров обработки данных;
- калибровку системы при измерении давления, утечки и температуры;
- распечатку протоколов с результатами измерений на бумажном носителе;
- просмотр результатов испытаний;
- сохранение протокола испытаний в памяти системы или на внешнем носителе.
ПО разделено на метрологически значимое и незначимое. Библиотека «Bibl.dll»
из состава программы SEITRONIC SIR-PG отнесена к метрологически значимому ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления контрольной trial
Значение
Bibl.dll
v1.0
FC410850
CRC 32
Лист № 13
Всего листов 16
Защита программного обеспечения и измерительной информации от непреднамеренных
и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
представлены в таблице 3.
±0,4
±3
Таблица 3 - Метрологические и технические характеристики
Наименование характеристикиЗначение
1
Диапазон измерений давления, МПа от 0 до 160
Диапазон измерений объёмного расхода (утечек), см
3
/мин:
- при испытании водойот 0 до 10
- при испытании воздухом от 0 до 12
Диапазон измерений температуры,
о
С от +5 до +70
2
Пределы допускаемой основной приведённой погрешности измерений
давления, %
2
Пределы допускаемой дополнительной приведённой погрешности из-
мерений давления, вызванной отклонением температуры окружающей±0,25
среды от нормальной на каждые 10 °С, %
2
Пределы допускаемой приведённой погрешности измерений
объёмного расхода (утечек), %
Пределы допускаемой основной абсолютной погрешности измерений
температуры,
о
С
±1
не более
Пределы допускаемой дополнительной абсолютной погрешности
измерений температуры, вызванной отклонением температуры±0,45
окружающей среды от нормальной на каждые 10 °С, °С
Количество каналов измерений давления, шт.2
Количество каналов измерений утечек, шт.2
Количество каналов измерений температуры, шт.2
Потребляемая мощность, В·А, не более 120
Напряжение питающей сети, В от 198 до 242
Частота, Гц 50 ± 1
Продолжительность непрерывной работы, ч, не более 16
Габаритные размеры блока преобразования (сопряжения), мм,
330×265×155
Масса блока преобразования (сопряжения), кг, не более15
Нормальные условия:
- температура окружающего воздуха, °Сот +15 до +25
- относительная влажность воздуха при +25
о
С, % от 40 до 80
- атмосферное давление, кПа от 84 до 106
Условия эксплуатации:
- температура окружающего воздуха, °Сот +5 до +35
- относительная влажность воздуха при +25
о
С, % до 80
- атмосферное давление, кПаот 84 до 106,7
Примечания: 1 Указан максимально возможный диапазон. Конкретные диапазоны измерений
определяются исполнением систем согласно таблицы 1.
2 Для приведенной погрешности нормирующим значением является верхний
предел измерений.
Лист № 14
Всего листов 16
Привоздействииэлектромагнитныхпомех,установленныхтребованиями
ГОСТ 30804.6.2-2013, системы соответствуют:
- критерию качества функционирования А при воздействии:
·
магнитного поля промышленной частоты по ГОСТ Р 50648-94 (МЭК 1000-4-8-93);
·
радиочастотногоэлектромагнитногополяпо ГОСТ30804.4.3-2013 (IEC 61000-4-3:2006);
·
электростатических разрядов по ГОСТ 30804.4.2-2013 (IEC 61000-4-3:2008);
·
кондуктивных помех, наведенных радиочастотными электромагнитными полями
по ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96);
·
провалов напряжения электропитания по ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004);
·
микросекундных импульсных помех большой энергии по ГОСТ 51317.4.5.-99
(МЭК 61000-4-5-95);
·
наносекундных импульсных помех по ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004);
- критерию качества функционирования С при воздействии прерывания напряжения
электропитания по ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004).
Знак утверждения типа
наносится на табличку блока преобразования или кейса системы и в левый верхний угол
титульного листа эксплуатационной документации типографским способом.
1
Комплектность средства измерений
Комплект поставки приведён в таблице 4.
Таблица 4 - Комплектность системы
Наименование
Примечание
1
Блок преобразования (сопряжения)
ОбозначениеКол.,
шт.
23
БП.Х-Х-Х-Х-ХХХ1
4
В зависимости
от исполнения системы
Промышленный компьютер
Датчики давления, преобразователи
1
МИДА-ДИ-13П или2
S-10 или NAH
ДГК-050 или 1
ДГП-060 или 1
ДТС или ТПУ0 или 2
Датчик герметичности (утечки
воды) капельный
Датчик герметичности (утечки
воздуха) пузырьковый
Термопреобразователи
сопротивления
Комплект кабелей
Диапазоны измерений
датчиков, преобразова-
телей давления в зави-
симости от исполнения
системы
В зависимости
от исполнения системы
В зависимости
от исполнения системы
В зависимости
от исполнения системы
В зависимости
от исполнения системы
В модификации I
В модификации I
В модификации I
В модификации II
В модификации II
Разъем - заглушка технологическая
Фильтр сетевой
Принтер
Терминал
Промышленный кейс (кейс № 1)
Кейс № 2
Паспорт на систему измерительную
регистрирующую «SEITRONIC
SIR-PG»
3
1
1
1
1
1
1
Лист № 15
Всего листов 16
2
SEITRONIC SIR-PG
34
1
1Флеш- накопитель 2 ГБ
1
1
42.1451.10.00.000 МП
1
1По отдельному заказу
1По отдельному заказу
1По отдельному заказу
1По отдельному заказу
1
По отдель
н
ому заказу
Продолжение таблицы 4
1
Руководство по эксплуатации
Программное обеспечение
Гарантийный сертификат
Комплект паспортов на входящие
изделия
Методика поверки
Блок бесперебойного питания
Модуль Wi-Fi
Дозатор расхода воды ДРВ 20-02
Подставка для датчика утечки воды
Подставка для датчика утечки
воздуха
Подставка для резервной ёмкости
1По отдельному заказу
Поверка
осуществляется по документу 42.1451.10.00.000 МП «Система измерительная регистрирующая
«SEITRONIC SIR-PG». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 15 марта
2018 г.
Основные средства поверки:
- калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07
в Федеральном информационном фонде);
- комплект поверки гирь и весов переносной КПГВП (регистрационный номер 27015-09
в Федеральном информационном фонде);
- средства поверки в соответствии с нормативными документами на поверку средств
измерений, входящих в состав системы.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к системам
измерительным регистрирующим «SEITRONIC SIR-PG»
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Приказ Росстандарта № 256 от 7.02.1018 «Об утверждении Государтасвенной поверочной
схемы для средств измерений массы и объёма жидклсти в потоке, объёма жидкости и вместимости
при статических измерениях, массового и объёмного расходов жидкости»
ТУ26.51.66.190-007-81925530-2017.Системыизмерительныерегистрирующие
«SEITRONIC SIR-PG»
Лист № 16
Всего листов 16
Изготовитель
Общество с ограниченной ответственностью «Завод трубопроводных систем»
(ООО «Завод трубопроводных систем»)
ИНН 5835072251
Адрес: 440015, г. Пенза, ул. Литвинова, д. 40.
Телефон: (8412) 56-39-05; 69-72-12
Факс: (8412) 55-33-61; 69-72-00
Web-сайт:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail:
Web-сайт:
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 62543-15 | Каналы информационно-измерительные автоматизированной информационно-измерительной системы коммерческого учета электрической энергии (мощности) ПАО "Мосэнерго" ПС 220 кВ Красносельская | Нет данных | ПАО энергетики и электрификации "Мосэнерго", г.Москва | 4 года | Перейти |
| 996-55 | Трансформаторы измерительные | ТС-0,5, ТШС | Завод "Электроаппарат", Минэлектротехпром, СССР | 4 года | Перейти |
| 13613-93 | Бюретки измерительные комплекта оборудования из стекла | КОМЦ | СКТБ СП, г.Клин | Первичная поверка при выпуске | Перейти |
| 82965-21 | Комплексы измерительные передвижные автодорожные | АДК-М-НТ | ФАУ "РОСДОРНИИ", г. Москва | 1 год | Перейти |
| 54318-13 | Системы измерений передачи данных | СИПД ASR 9000 | Фирма "Cisco Systems, Inc.", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
