Системы измерений передачи данных СИПД ASR 9000, ГРСИ 54318-13
Номер госреестра:
54318-13
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
СИПД ASR 9000
Производитель:
Фирма "Cisco Systems, Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.07.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51692
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных СИПД ASR 9000
Назначение средства измерений
Системы измерений передачи данных СИПД ASR 9000, далее – СИПД, предназначены
для измерения длительности сеанса передачи данных и (или) объема (количества) информации
с целью получения исходных данных для расчета их стоимости.
Описание средства измерений
СИПД представляет собой функциональную систему измерения длительности
сеанса
передачи данных и (или) объема (количества) информации передачи данных, производства
«Cisco Systems, Inc.», США.
Область применения – электросвязь.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения оборудования коммутации и
маршрутизации пакетов информации Cisco ASR 9000.
Основные функции СИПД:
§
измерение длительности сеанса передачи данных и (или) объема передачи данных (ко-
личества информации);
§
сбор подробной учетной информации;
§
статистическая обработка данных об объеме (количестве) информации;
§
сортировка первичной учетной информации;
§
архивация учетных данных;
§
передача учетной информации в автоматизированную систему расчётов и на внешний
носитель.
Конструктивно оборудование выполнено по модульному принципу: шасси и интер-
фейсные модули (Рис. 2, модели ASR 9006, ASR 9010), а также в виде отдельных блоков аппа-
ратуры маршрутизации и коммутации пакетов (Рис.1, модель ASR 9001).
На рисунках 1 и 2 изображены места пломбирования элементов аппаратуры маршрути-
зации и коммутации пакетов, исключающие возможность бесконтрольной выемки их и доступа
к модулю управления.
При включении оборудования осуществляется идентификация и проверка состояния
аппаратных средств.

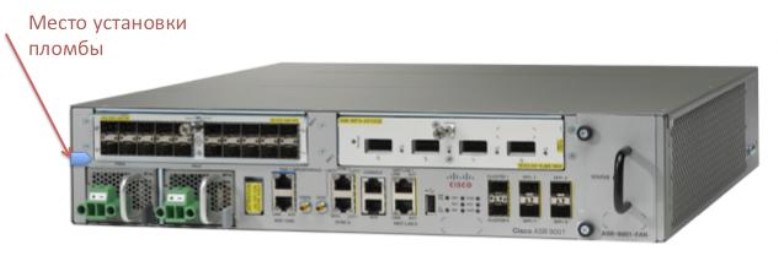

Рисунок 1
Лист № 2
Всего листов 4

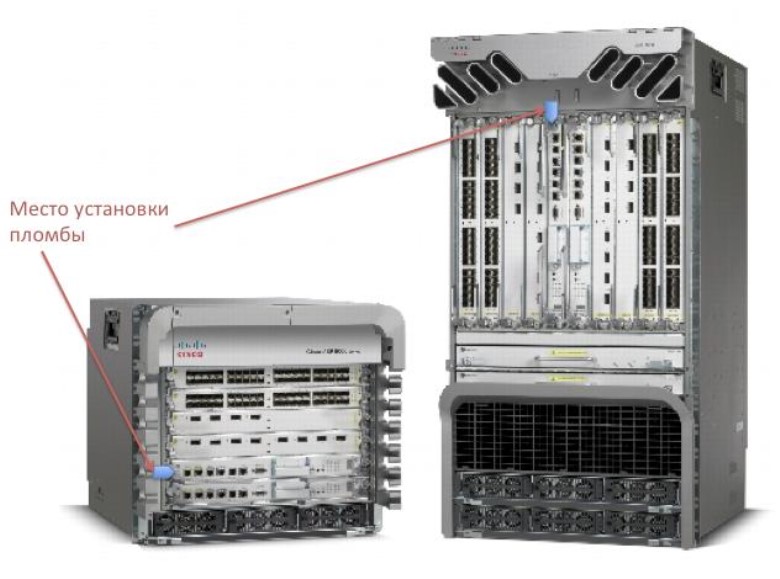

Рисунок 2
Программное обеспечение
Программное обеспечение (ПО) встроенное, версии 3, 4 и 5, управляет функционирова-
нием оборудования.
Изготовителем предоставлены следующие идентификационные данные ПО СИПД,
смотри таблицу:
Наименование ПО
IOS XR
Идентифи-
кационное
наименова-
ние ПО Trial
IOS XR
Software
Номер версии
(идентифика-
ционный
номер) ПО
3, 4 и 5
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
7f311ac1b2e4df89599a
462b82548c31
Алгоритм вычис-
ления
цифрового иден-
тификатора ПО
MD5
По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ
относится к группе "С" согласно МИ 3286.
ПО оборудования и измеренные данные достаточно защищены с помощью специальных
средств защиты от преднамеренных и непреднамеренных изменений, обусловленных
действиями пользователя:
§
данные защищены от
несанкционированной модификации
уникальным форматом со-
храняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
§
реализовано однозначное назначение каждой команды для инициирования функции
или изменения данных;
§
интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные данные;
§
выдаются предупреждения в случае, если действия пользователя могут повлечь изме-
нение или удаление измеренных данных;
§
измеренные данные пересылаются внешним потребителям немедленно по выполнении
измерения, без промежуточного сохранения их в локальных файлах на СИ.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
§
пределы допускаемой абсолютной погрешности измерения длительности сеанса пере-
дачи данных ± 1 с в интервале от 1 до 3600 с.
§
пределы допускаемой абсолютной погрешности измерения объема (количества) ин-
формации ± 1 байт в интервале от 10 байт до 10 Мбайт.
§
вероятность неправильного представления исходных данных для тарификации, не бо-
лее 0,0001.
§
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию системы управ-
ления, в состав которой входит СИПД , типографским способом.
-1 комплект; -
1 комплект; -
1 экземпляр.
Комплектность
§
СИПД ASR 9000
§
Эксплуатационная документация на оборудование
§
Методика поверки.
§
Поверка
Осуществляется по документу МП 54318-13 “Системы измерений передачи данных
СИПД ASR 9000. Методика поверки”, утвержденному ФГУП ЦНИИС в 2013 г.
Основныесредстваповерки:формировательIP-cоединений«Амулет-М»:
(1 – 3600) с, Δ =
±
0,25 с; 10 байт – 10 Мбайт, Δ =
±
0 байт
Сведения о методиках (методах) измерений
§
Технические условия № 4035-051-97212401-2012; № 4035-018-97212401-2012
Нормативные и технические документы,устанавливающие требования к системам
измерений передачи данных СИПД ASR 9000
§
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений вре-
мени и частоты.
§
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
«Cisco Systems, Inc.», США
170 West Tasman Drive, San Jose, CA 95134-1706, USA
Лист № 4
Всего листов 4
Испытательный центр
ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под № 30112-13,
аттестат действителен до 22.03.2018 г.
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_______________ Ф.В. Булыгин
М.п.«___» __________________ 2013 г.
