Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-65, РГС-75, ГРСИ 70412-18
Номер госреестра:
70412-18
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические
Обозначение типа:
РГС-50, РГС-65, РГС-75
Производитель:
АО "Газпромнефть-Терминал", г.Новосибирск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 10 шт. с зав.№ РГС-50: 6; РГС-65: 2, 3, 10, 11; РГС-75: 4, 7, 8, 9, 12
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69078
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-65, РГС-75
Назначение средства измерений
Резервуары горизонтальные
предназначены для измерения объема,
стальные цилиндрические РГС-50, РГС-65, РГС-75
а также приема, хранения и отпуска нефтепродуктов.
Описание средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-65, РГС-75
представляют собой горизонтальные стальные цилиндрические сосуды с коническими
днищами. Расположение резервуаров - подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки, расположенные в верхней части резервуаров.
Резервуары горизонтальные стальные цилиндрические РГС-50 (№ 6), РГС-65 (№№ 2,
3, 10, 11), РГС-75 (№№ 4, 7, 8, 9, 12) расположены на складе № 1 Новосинеглазовской
нефтебазы, Челябинская обл., п. Новосинеглазово, ул.Советская, 1б.
Эскизы резервуаров горизонтальных стальных цилиндрических РГС-50, РГС-65,
РГС-75 приведены на рисунках 1, 2, 3.

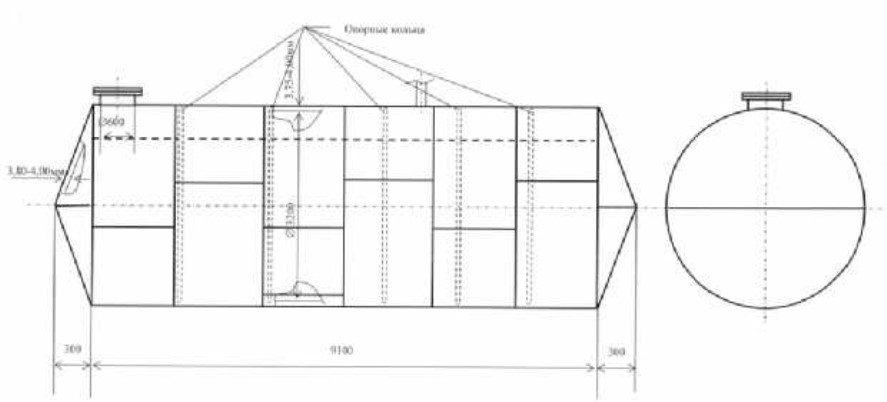

Рисунок 1 - Эскиз резервуара горизонтального стального цилиндрического РГС-50

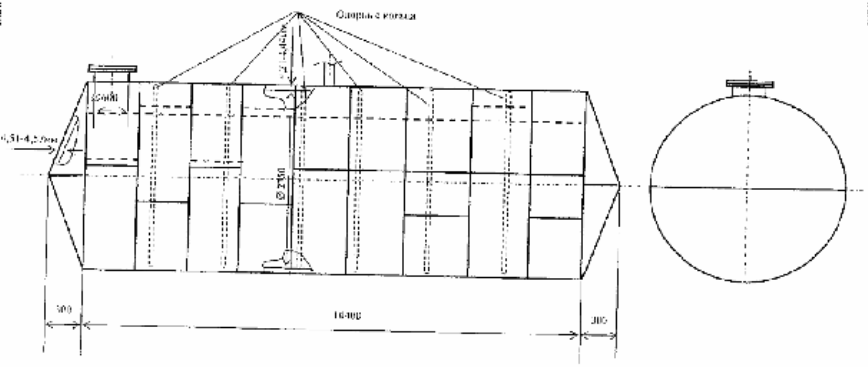

Рисунок 2 - Эскиз резервуара горизонтального стального цилиндрического РГС-65
Лист № 2
Всего листов 3

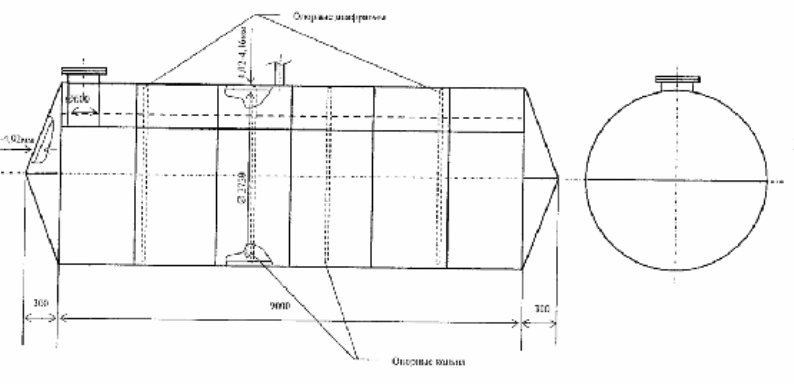

Рисунок 3 - Эскиз резервуара горизонтального стального цилиндрического РГС-75
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1
Наименование характеристики
Значение
РГС-50 РГС-65 РГС-75
50 65 75
±0,25
20
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
вместимости резервуара (объемный метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 2
Наименование
Резервуар горизонтальный стальной цилиндрический РГС-50
Паспорт
Градуировочная таблица
Резервуар горизонтальный стальной цилиндрический РГС-65
Паспорт
Градуировочная таблица
Резервуар горизонтальный стальной цилиндрический РГС-75
Паспорт
Градуировочная таблица
Количество
1 шт.
1 экз.
1 экз.
4 шт.
4 экз.
4 экз.
5 шт.
5 экз.
5 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13),
относительная погрешность измерений объема жидкости ±0,15%, диапазон измерения уровня
от 10 до 4000 мм, абсолютная погрешность измерений уровня ±1 мм, минимальный измеряемый
объем жидкости 200 л;
- комплекс градуировки резервуаров «Зонд» (регистрационный номер 17906-08),
диапазон измерений уровня от 10 до 9000 мм, абсолютная погрешность измерений уровня ±1 мм,
относительная погрешность измерений объема жидкости ±0,15%, минимальный измеряемый
объем жидкости 200 л.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
МИ 3540-2015 «Масса и объем нефтепродуктов. Методика измерений в резервуарах
горизонтальных стальных цилиндрических косвенным методомстатических измерений
на объектах ПАО «Газпром нефть». Регистрационный ФР.1.29.2015.21901.
Нормативные и технические документы, устанавливающие требования к резервуарам
горизонтальным стальным цилиндрическим РГС-50, РГС-65, РГС-75
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема
жидкости».
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки».
Техническая документация АО «Газпромнефть-Терминал».
Изготовитель
Акционерное общество «Газпромнефть-Терминал» (АО «Газпромнефть-Терминал»)
ИНН 5406724282
Юридический адрес: 630099, г. Новосибирск, ул. Максима Горького, д.80
Почтовый адрес: 620073, г.Екатеринбург, а/я 110
Телефон: (343) 356-25-00, факс: (343) 356-25-01; Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Телефон: (843) 272-70-62, факс (843) 272-00-32; Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
