Номер госреестра:
70098-17
Наименование СИ:
Манометры-термометры устьевые
Обозначение типа:
УМТ-02
Производитель:
ООО Томское НПВО "СИАМ", г.Томск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.12.2022
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 68754
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры-термометры устьевые УМТ-02
Назначение средства измерений
Манометры-термометры устьевые «УМТ-02» (далее по тексту- приборы) предназначены
для измерений давления и температуры жидкой и газообразной среды.
Описание средства измерений
Принцип измерения, заложенный в прибор, основан на преобразовании электрических
сопротивлений преобразователя давления (датчика давления) в электрический сигнал.
В преобразователе давления тензорезисторы, расположенные на мембране, включены по
мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану
избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально
приложенному давлению и соответственно изменяется напряжение на выходе моста -
напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста
в давление по данным калибровочной зависимости преобразователя давления.
В преобразователе температуры используется зависимость его внутреннего электрического
сопротивления от температуры. Электрическое сопротивление преобразователя преобразуется
в напряжение, которое оцифровывается и пересчитывается в температуру.
Конструктивно прибор выполнен в моноблочной конструкции. В корпусе прибора
расположен встроенный микроконтроллер и литий-ионный аккумулятор. На внешней части
корпуса выполнены и размещены: резьбовое соединение (М20×1,5) для установки прибора,
цифровой индикатор, четыре кнопки управления, разъём USB-B для подключения внешних
устройств (компьютера, блока питания) посредством интерфейсного кабеля USB A-B, индикатор
заряда.
Подключение прибора к компьютеру для обмена информацией, а также для подключения
прибора к блоку питания осуществляется через USB.
Приборы выпускаются в различающихся модификациях, по верхнему пределу измерений
давления: «УМТ-02-60», «УМТ-02-40», «УМТ-02-25», «УМТ-02-10».

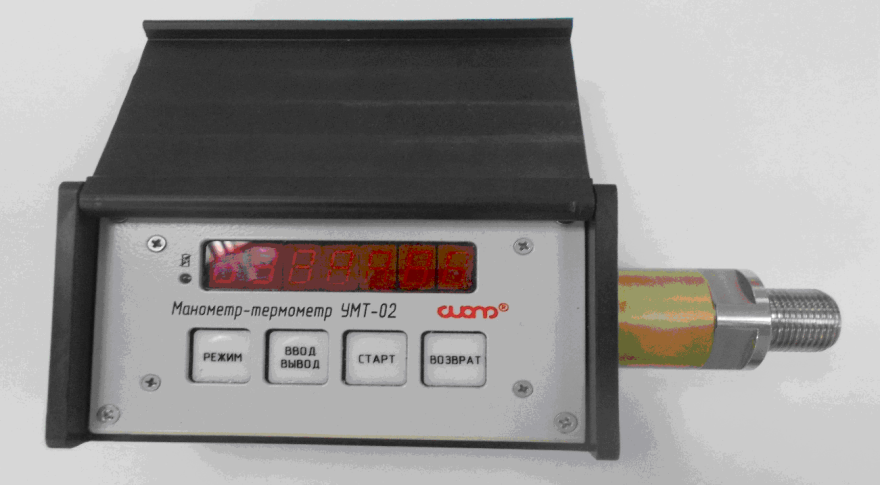

Внешний вид прибора приведен на рисунке 1.
Рисунок 1-Внешний вид прибора
Пломбирование корпуса прибора не предусмотрено.
Лист № 2
Всего листов 4
Программное обеспечение
Идентификационные данные (признаки) метрологически значимого внешнего ПО указаны
в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
«БД «СИАМ»
V2.5
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблицах 2-3.
±0,15
±0,2
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений давления, МПа (кгс/см
2
)
Значение
От 0 до 10
От 0 до 25
От 0 до 40
От 0 до 60
от - 40 до + 50
Диапазон измерений температуры, °С
Пределы допускаемой приведенной (к верхнему пределу измерений)
погрешности измерений давления, % (обеспечивается при температуре
от - 20 до + 50 ºC)
Пределы допускаемой абсолютной погрешности измерений температуры,
°С (обеспечивается при температуре от - 20 до + 50 ºC)
Разрешающая способность по давлению, МПа
Разрешающая способность по температуре, °С
Диапазон периода измерения, с
0,0001
0,001
от 1 до 86400
от - 40 до +50
Значение
5
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение питания, В (USB)
Рабочие условия эксплуатации:
- температура окружающей среды,
°
С
Габаритные размеры (длина х ширина х высота), мм, не более
Масса, кг, не более
Материал корпуса
Коррозионностойкое исполнение по ГОСТ 13846-89
Степень защиты оболочки по ГОСТ 14254-96
Средняя наработка на отказ, ч
Средний срок службы, лет, не менее
132х74х70
1,4
Полиамид ПА6
К1
IP 54
75000
5
Знак утверждения типа
наносится типографским способом на титульные листы паспорта (руководства по эксплуатации)
и формуляра.
Комплектность средства измерений
Комплект поставки приведен в таблице 4.
Лист № 3
Всего листов 4
Таблица 4 - Комплектность средства измерений
Наименование
Манометр-термометр устьевой
Обозначение
«УМТ-02-ХХ»
Количество
1
Кабель интерфейсный USB A-B1
Блок питания с USB разъёмом1
Ключ гаечный рожковый КГД 24×271
ГОСТ 2839-80
Футляр теплоизоляционныйИЗМ 6.875.0421*
ТабличкаИЗМ 5.141.000 1
Компакт-диск с ПО «БД СИАМ 2.5» 1
Паспорт ИЗМ 3.211.021 ПС 1
Руководство по эксплуатации ИЗМ 3.211.021 РЭ 1
Методика поверки 202-018-2017 МП 1
Руководство пользователя ИЗМ 2.787.005 РП10 1
«БД СИАМ 2.5»
Копия свидетельства об утверждении типа1
Упаковка ИЗМ 4.170.033 1*
* Модификация прибора согласовывается с заказчиком.
Поверка
осуществляется по документу 202-018-2017 МП «Манометры-термометры устьевые УМТ-02.
Методика поверки», утвержденному ФГУП «ВНИИМС» 25.09.2017 г.
Основные средства поверки:
- манометры избыточного давления грузопоршневые МП-400, МП-600 1-го разряда
по ГОСТ Р 8.802-2012;
- термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009;
- преобразователь давления эталонный ПДЭ-20И (Регистрационный № 58668-14);
- измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный
№ 19736-11);
-термостатыпереливныепрецизионныеТПП-1моделейТПП-1.0,ТПП-1.1
(Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт термоманометра и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам-
термометрам устьевым УМТ-02
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа.
ТУ 4212-007-20690774-2016 Манометр-термометр устьевой УМТ-02. Технические условия
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью ТОМСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ
И ВНЕДРЕНЧЕСКОЕ ОБЩЕСТВО «СИАМ» (ООО ТНПВО «СИАМ»)
ИНН 7021048359
Адрес: 634003, г. Томск, ул. Белая, 3
Телефон: +7 (3822) 65-38-80, факс: +7 (3822) 65-97-97
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
