Номер госреестра:
52554-13
Наименование СИ:
Манометры показывающие
Обозначение типа:
Ci-Mansw
Производитель:
Компания "Fire Eater A/S", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49679
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры показывающие Ci-Mansw
Назначение средства измерений
Манометры показывающие Ci-Mansw (далее манометры) предназначены для измере-
ний избыточного давления и контроля утечки газа в модулях газового пожаротушения.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между изме-
ряемым давлением и упругой деформацией чувствительного элемента.
Чувствительным элементом манометров является трубчатая пружина. При возрастании
давления пружина разгибается и перемещение её свободного конца с помощью передаточного
механизма преобразуется во вращение показывающей стрелки относительно щкалы цифер-
блата манометра. Манометр изготовлен из нержавеющей стали. На шкалу манометра нанесена
цветная разделительная полоса. Зона шкалы, находящаяся справа от этой полосы - зона нор-
мального давления заправки модуля газового пожаротушения, слева от цветной разделитель-
ной полосы - зона пониженного давления относительно первоначальной заправки модуля.
Для управления внешними электрическими цепями служит сигнализирующее устрой-
ство манометра (переключатель), выполненное в виде электрического контакта. При переходе
стрелки манометра из зоны нормального давления в зону пониженного давления контакт за-
мыкается и передает электрический сигнал на пульт
управления станции пожаротушения
о
возникшей утечке или срабатывании модуля в случае возникшего пожара. Данный электриче-
ский контакт (переключатель) может настраиваться на заводе-изготовителе на различные зна-
чения давления в зависимости от типов модулей пожаротушения.
С целью повышения надежности системы переключающие устройства могут быть со-
единены последовательно, что позволяет обеспечить полный мониторинг всех переключате-
лей: если давление на одном из манометров падает, то низкое давление будет отмечено для
всей цепи.
Фотографии общего вида приборов приведены на рисунке 1.

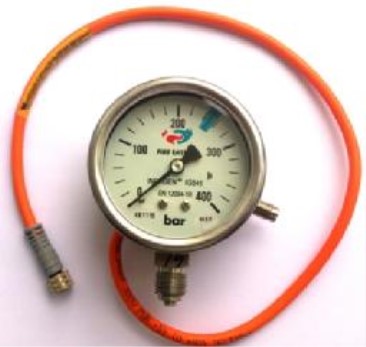

Рисунок 1 - Фотографии общего вида приборов
Лист № 2
всего листов 3
Метрологические и технические характеристики
Нижний предел измерений, МПа0
Верхние пределы измерений (ВПИ), бар (МПа)250; 400 (25; 40)
Пределы допускаемой основной приведенной погрешности измерений, % ±2,5
Вариация показаний манометров не должна превышать абсолютного значения предела допус-
каемой основной погрешности показаний.
Пределы допускаемой приведенной погрешности
срабатывания сигнализирующего устройства (переключателя), %±4
Значение давления срабатывания сигнализирующего устройства
(переключения) при понижении давления. МПа (бар)
для манометров с ВПИ 25 МПа (250 бар) 16,6
для манометров с ВПИ 40 МПа (400 бар) 24,9
Значение давления срабатывания сигнализирующего устройства
(переключения) при повышении давления. МПа (бар)
для манометров с ВПИ 25 МПа (250 бар) 18,3
для манометров с ВПИ 40 МПа (400 бар) 27,4
Предельная допустимая перегрузка, МПа (бар)50 (500)
Температура окружающей среды, ºС от минус 40 до плюс 80
Пределы дополнительной погрешности, вызванной изменением температуры окружающего
воздуха от 20
±
5
°
С в диапазоне рабочих температур на каждые 10
°
С, % ±1 Габаритные
размеры (высота × диаметр корпуса), мм, не более: 110×065 Масса, кг, не
более 0,5 Присоединение к
источнику давления: 1/4’’, ЕN837
Знак утверждения типа
Знак утверждения типа наносится на шкалу манометра наклейкой и на эксплуатацион-
ную документацию - типографским способом.
Комплектность средства измерений
В комплект поставки прибора входят:
Прибор - 1 шт.
Паспорт - 1 экз.
Поверка
Осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуум-
метры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Манометр показывающий Ci-Mansw.
Паспорт».
Нормативные и технические документы, устанавливающие требования к приборам ГОСТ
2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и
тягонапоромеры. Общие технические условия».
Техническая документация компании «Fire Eater A/S», Дания.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного
контроля
за соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Лист № 3
всего листов 3
Изготовитель
Компания «Fire Eater A/S», Дания,
DK-3400 Volundsvej 17, Hillerod, Denmark.
tel. +45 7023 2769
Заявитель
ООО «Инерос»
236011, Калининградская обл., г. Калининград, Тихорецкий туп., д. 1/3
тел.: 8 (4012) 63-16-26.
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС"
119361, г. Москва, Г-361, ул. Озёрная, 46,
факс: (495) 437-5666
аттестат аккредитации № 30004-08
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»____________2013 г.
