Преобразователи измерительные активной мощности трехфазного тока Е848-М1, ГРСИ 7008-18
Номер госреестра:
7008-18
Наименование СИ:
Преобразователи измерительные активной мощности трехфазного тока
Обозначение типа:
Е848-М1
Производитель:
ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.03.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71547
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные активной мощности трехфазного тока Е848-М1
Назначение средства измерений
Преобразователи измерительныеактивной мощности трехфазного тока Е848-М1 (в
дальнейшем – ИП) предназначены для линейного преобразования активной мощности
трехфазных и однофазных четырехпроводных и трехпроводных цепей переменного тока в
унифицированный выходной сигнал постоянного тока.
Описание средства измерений
По способу преобразования ИП Е848-М1 относятся к преобразователям с время-
импульсной модуляцией.
ИП применяют для контроля токов и напряжений постоянного тока электрических
систем и установок в бортовой и стационарной аппаратуре технической диагностики
подвижногосоставажелезныхдорог,длякомплекснойавтоматизацииобъектов
электроэнергетики, в автоматизированных системах управления технологическими процессами
энергоемких объектов различных отраслей промышленности, включая атомные станции.
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на
щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки
клеммной колодки; контактных узлов; трансформатора; трех печатных плат для ИП Е848/1-М1
– Е848/5-М1 или двух печатных плат для Е848/6-М1 – Е848/18-М1; одна из указанных плат
является несущей, на которой крепятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими
проводами. Крышки контактных узлов защищают контактные узлы от попадания на них
посторонних предметов.
ИПотносятсякоборудованию,эксплуатируемомувстационарныхусловиях
производственных помещений, вне жилых домов.
ИП имеют модификации, отличия между которыми приведены в таблице 1. ИП
имеют
исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для
атомных станций (АС).

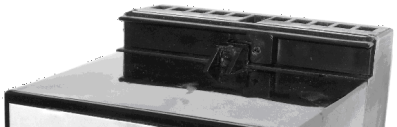

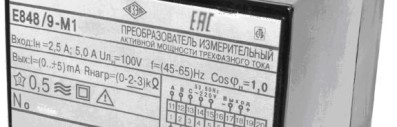

Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от
несанкционированного доступа, с указанием места для нанесения оттиска клейма ОТК и места
нанесения знака поверки на ИП приведены на рисунке 2.
Рисунок 1 – Внешний вид ИП
Лист № 2
Всего листов 6
1. Клеймо ОТК;
2. Место нанесения знака поверки
Рисунок 2 – Схема пломбировки от несанкционированного доступа, с указанием места
для клейма ОТК и места нанесения знака поверки средств измерений на ИП
(вид сверху)
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики ИП приведены в таблицах 1-4.
Типимо-
дификация
ИП
Параметры
питания
2)
Е848/2-М1
от 80 до
120
от 0 до-1 до
0 до+1 до 0
от-5 до
0 до+5
-
отизмеритель-
нойцепи
Е848/4-М1
от 0 до 120
-
220 В, 240 В,
от 45 до 65 Гц
Е848/5-М1
от 80 до 120
от 0 до+1 до0
от 4 до 20
-
Е848/6-М1
от-5 до
0 до+5
-
Е848/7-М1
от 0 до
1
(от 0 до
0,5)
или
от 0 до
5
(от 0 до
2,5)
от 0 до 60
от 0 до 120
от 0 до-1 до
0 до+1 до 0
-
220 В, 240 В,
от 45 до 65 Гц
Таблица 1 - Диапазоны измерения сигналов, в зависимости от модификации ИП.
Ток(I) ,
А
1
Диапазонизмеренияпреобразуемого
входногосигнала
2)
Напряже-Коэффициент
ние(U) ,мощности
Всоs
j
, (sin
j
)
3)
23 4
Диапазонизменения
выходногосигнала
Напря-
Ток, мАжение,
В
56
7
Е848/1-М1
от 0 до+1 до0
от 0 до 5
-
Е848/3-М1
-
от 0 до+1 до0
от 0 до-1 до
0 до+1 до 0
от 0 до 5
от-5 до
0 до+5
отизмеритель-
нойцепи
от 0 до 60
от 0 до 120
от 0 до 250
от 0 до 450
от -10
до 0
до +10
Лист № 3
Всего листов 6
Е848/8-М1
от 80 до 120
-
Е848/9-М1
от 0 до 120
от 0 до+1 до0
от 0 до 5
-
Е848/10-М1
от 80 120
-
Е848/11-М1
от 0 до 120
от 0 до-1 до
0 до+1 до 0
от-5 до
0 до+5
-
Е848/12-М1
от 0 до 120
от 0 до 2,5
до 5,0
-
Е848/13-М1
от 80 до 120
-
от 0 до+1 до0
от 4 до 20
Е848/15-М1
-
Е848/17-М1
от 0 до 120
-
220 В, 240 В,
от 45 до 65 Гц
Е848/18-М1
0 - 1
(0 - 0,5)
или
0 - 5
(0 - 2,5)
от 80 до 120
от 0 до+1 до0
от 0 до 20
-
1
2
3
4
5
6
7
отизмеритель-
нойцепи
220 В, 240 В,
от 45 до 65 Гц
отизмеритель-
нойцепи
220 В, 240 В,
от 45 до 65 Гц
100 В,
220 В, 240 В,
от 45 до 65 Гц
отизмеритель-
нойцепи
Е848/14-М1
-
Е848/16-М1
-
от 0 до -1 до
0 до+1 до 0
от 0 до+1 до0
от 0 до-1 до
0 до+1 до 0
от 4 до 12
до 20
от 0 до 20
от 0 до
10 до 20
отизмеритель-
нойцепи
Примечания:
1. Графа «Тип, модификация ИП» включает исполнения: обычное, общеклиматическое (04.1**),
экспортное, предназначенное для атомных станций (АС) и тепловых электро-станций (ТЭС) в
сейсмостойком исполнении.
2. Ток преобразуемого входного сигнала и напряжение питания (для ИП с дополни-тельным
питанием) указываются при заказе.
3. Номинальное значение коэффициента мощности: – 1,0 (минус 1,0).
Значение
5
20
10
Таблица 2 – Основные метрологические характеристики
Наименование характеристики
Нормирующее значение выходного сигнала:
- для Е848/1-М1 – Е848/4-М1, Е848/6-М1, Е848/8-М1 – Е848/12-М1,
мА;
- для Е848/5-М1, Е848/13-М1 – Е848/18-М1, мА;
- для Е848/7-М1, В
Пределы допускаемой основной приведенной погрешности от
нормирующего значения выходного сигнала, %
Номинальное напряжение сети, В
Номинальная частота сети, Гц
±0,5
220 или 240
50 или 60
Лист № 4
Всего листов 6
0,3
0,2
5,0
6,0
Значение
0,2
5,0
Таблица 3 – Основные технические характеристики
Наименование характеристики
Потребляемая мощность от измерительной цепи, В·А, не более:
- для каждой последовательной цепи фазы А, В или С;
- для параллельных цепей фазы В;
- для параллельных цепи фазы А или С для модификаци:й
- Е848/1-М1, Е848/2-М1, Е848/8-М1, Е848/10-М1, Е848/13-М1,
Е848/18-М1
- Е848/5-М1;
- для параллельной цепи фазы А или С для модификаций
Е848/3-М1, Е848/4-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1,
Е848/12-М1, Е848/14-М1, Е848/15-М1, Е848/16-М1, Е848/17-М1
Потребляемая мощность от дополнительной цепи питания для
модификаций Е848/3-М1, Е848/4-М1, Е848/6-М1, Е848/7-М1,
Е848/9-М1, Е848/11-М1, Е848/12-М1, Е848/14-М1, Е848/15-М1,
Е848/16-М1, Е848/17-М1, В
×
А, не более
Пределы допускаемой приведенной погрешности от нормирующего
значения выходного сигнала, %
Диапазон рабочих температур, °С
Относительная влажность при температуре +35 °С, %
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
± 0,5
от -50 до +50
от 92 до 98
125×110×125
1,2
50 000
12
Таблица 4 - Мощность, потребляемая модификацией Е848/6-М1 от измерительной цепи
Номинальное значениеМощность, потребляемая отМощность, потребляемая
преобразуемого входногофазы А или С, В·Аот фазы В, В·А
сигнала, В
500,20,3
1000,30,5
2200,61,0
3801,01,5
Знак утверждения типа
Знак утверждения типа наносится табличку ИП фотохимическим способом и на
титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплектность ИП представлена в таблице 5.
Таблица 5
НаименованиеОбозначениеКоличество
Преобразовательизмерительный
активной мощности трехфазного тока-1
Е848-М1 (модификация по заказу)
Паспорт-1
Руководство по эксплуатации 3ПМ.499.322 РЭ 1
*
Методика поверки МП.ВТ.175-2007 1
**
Упаковка-1
* - допускается 1 экз. на 3 изделия при поставке партии в один адрес;
** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный
ящик.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП.ВТ.175-2007 «Преобразователи измерительные активной
мощности трехфазного тока Е848-М1. Методика поверки», согласованному РУП «Витебский
ЦСМС» 21.09.2007 г.
Основные средства поверки:
компаратор напряжений Р3003 (регистрационный № 7476-91);
амперметр Д5098 (Регистрационный № 10216-85);
вольтметр Д5103 (регистрационный № 10217-85);
ваттметр Д5104 (регистрационный № 10218-85);
катушка сопротивлений образцовая Р3030: 10 Ом, 100 Ом, кл.т.0,002 (регистрационный
№ 1162-58);
магазин сопротивлений Р33 (регистрационный № 1321-60);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в
углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в
свидетельство о поверке ИП.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным активной мощности трехфазного тока Е848-М1
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия
ТУРБ05796073.141-98Преобразователиизмерительныеактивноймощности
трехфазного тока Е848-М1
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов»
(ОАО «ВЗЭП»), Республика Беларусь
Адрес: 210630, г. Витебск, ул. Ильинского, д.19/18
Тел.: 10 375 (212) 67-03-71
Е-mail:
Web-сайт:
Лист № 6
Всего листов 6
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30857-05 | Системы измерительные технологического контроля | СТК-3 | Филиал компании "Энергомаш (ЮК) Лимитед", г.С.-Петербург | 1 год | Перейти |
| 68926-17 | Преобразователи перемещения токовихревые | TR810804 | Фирма "Hunan Tianrui instrument & Electric Co., Ltd.", Китай | 2 года | Перейти |
| 23111-02 | Преобразователи измерительные разделительные | ЕТ-420 | ООО "СоТиС", г.Томск | 1 год | Перейти |
| 25433-06 | Трансформаторы тока | ТЛО-10 | ООО "Электрощит-К°", пос.Бабынино | 4 года | Перейти |
| 24501-03 | Системы измерительные передвижные для мобильных сетей связи и информации | E6474A | Фирма "Agilent Technologies, Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
