Измерители температуры волоконно-оптические распределенного типа DTS мод. Sensa Ultra, ГРСИ 68832-17
Номер госреестра:
68832-17
Наименование СИ:
Измерители температуры волоконно-оптические распределенного типа
Обозначение типа:
DTS мод. Sensa Ultra
Производитель:
Фирма "Sensor Highway Ltd.", Великобритания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 231581, 271538, 191526, 091576, 141501, 141502
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 67451
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температуры волоконно-оптические распределенного типа DTS
модели Sensa Ultra
Назначение средства измерений
Измерители температуры волоконно-оптические распределенного типа DTS модели Sensa
Ultra (далее по тексту - измерители или приборы) предназначены для измерений и регистрации
температурного распределения по длине волоконно-оптического кабеля типа MMF50/125 в
системах обнаружения утечек трубопроводов и резервуаров хранения сжиженного природного
газа на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Описание средства измерений
Принцип действия измерителей основан на комбинационном рассеянии, которое
возникает при неупругом рассеянии фотонов входного светового импульса на атомах
колеблющихся молекул (эффект Рамана). В результате возникают фотоны как с меньшей
энергией, чем у входного импульса, то есть с большей длиной волны, так называемые
стоксовские компоненты, так и с большей энергией, то есть с меньшей длиной волны -
антистоксовские. Модулированный во временной области свет лазера направляется в световод
кабеля, после чего в любой точке вдоль волокна возникает комбинационный рассеянный свет,
излучаемый во всех направлениях. Часть комбинационного рассеянного света движется в
обратном направлении к блоку формирования сигнала. Затем выполняется спектральная
фильтрация света обратного рассеивания, его преобразование в измерительных каналах в
электрические сигналы, усиление и электронная обработка. В качестве промежуточного
результата получают кривые комбинационного обратного рассеивания, как функцию длины
кабеля. Интенсивность обратного рассеивания пропорциональна интенсивности соответствующего
комбинационного рассеивания. Из отношения кривых обратного рассеивания получают
температуру волокна вдоль всего световодного кабеля.
Измерители температуры волоконно-оптические распределенного типа DTS модели
Sensa Ultra конструктивно выполнены в виде 12 канального системного блока (далее -
контрольно-измерительный прибор или базовый модуль) с металлическим корпусом для
подключения 12 односторонних или 6 двусторонних световодных кабелей типа MMF50/125,
используемых в качестве датчиков измерения температуры (далее - датчики или оптоволокно).
Внутри системного блока расположено оборудование для обработки электронных и оптических
сигналов: блок формирования сигналов, лазер, оптический модуль, приемный блок и блок
микропроцессора. Передача измеренных сигналов осуществляется непосредственно на
персональный компьютер с установленным программным обеспечением Ultra Studio software
через соединение Ethernet TCP/IP или внешним сторонним системам мониторинга, например
системе диспетчерского контроля и сбора данных Supervisory Control and Data Acquisition
System (SCADA), посредством протокола Modbus TCP.
Измерители температуры волоконно-оптические распределенного типа DTS модели
Sensa Ultra монтируются в стандартную 19-дюймовую стойку. Волоконно-оптические кабели
типа MMF50/125, используемые с измерителями типа DTS модели Sensa Ultra в системах
обнаружения утечек, состоят из соединенных между собой волоконно-оптического кабеля с
акрилатным покрытием и волоконно-оптического кабеля с полиимидным покрытием.
Общий вид измерителей температуры волоконно-оптических распределенного типа DTS
модели Sensa Ultra приведен на рисунке 1. Общий вид волоконно-оптических кабелей типа
MMF50/125 с акрилатным или полиимидным покрытием приведен на рисунке 2.
Пломбирование измерителей температуры волоконно-оптических распределенного типа
DTS модели Sensa Ultra не предусмотрено.
Лист № 2
Всего листов 6

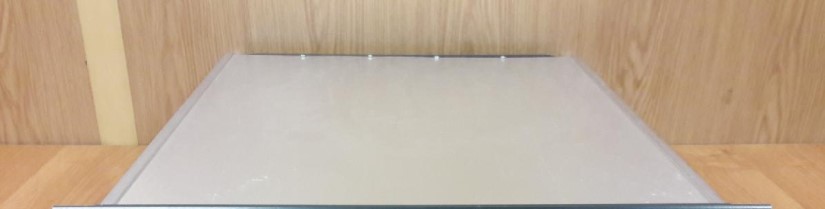

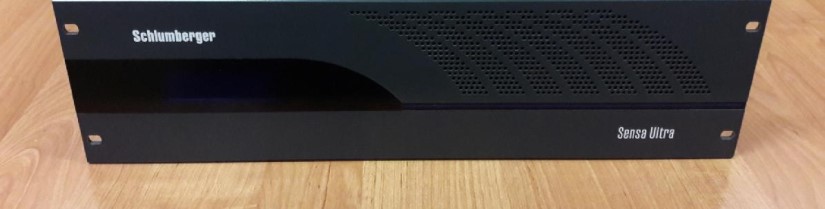

Рисунок 1 - Общий вид измерителей температуры волоконно-оптических распределенного типа
DTS модели Sensa Ultra исполнения для монтажа в стандартную 19-дюймовую стойку или шкаф

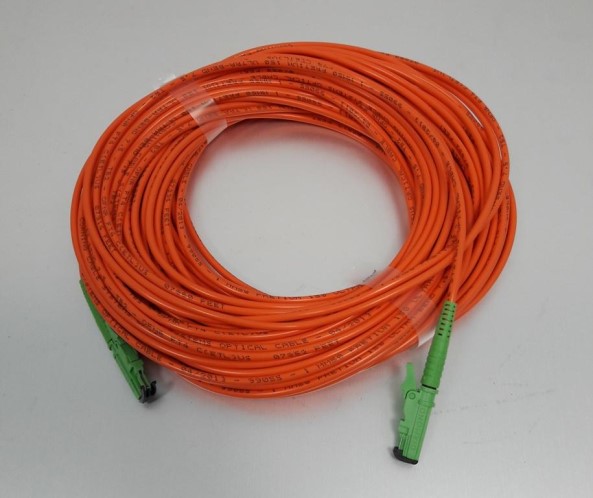

Рисунок 2 - Общий вид волоконно-оптических кабелей типа MMF50/125
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО.
Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически
значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014:
программное обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
Идентификационные данные встроенной части ПО измерителей температуры
волоконно-оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 1.
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные встроенной части ПО
Идентификационные данные (признаки)
Идентификационное наименование встроенного ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор программного обеспечения
Значение
Firmware
не ниже 0.6.0.1-12
-
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных
изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014:
программное обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
ПО Ultra Studio software имеет следующие функции: конфигурация прибора; измерение
длины оптоволокна методом Рамановской рефлектометрии во временной области; настройка
параметров зон и уставок сигнализаций; конфигурация параметров протокола Modbus;
визуализация данных в реальном времени; хранения полученных данных; исследования
архивных данных; обмена данными в реальном времени и прочие второстепенные функции.
Идентификационные данные автономной части ПО измерителей температуры волоконно-
оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 2.
Таблица 2 - Идентификационные данные автономной части ПО
Идентификационные данные (признаки)
Идентификационное наименование автономного ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор программного обеспечения
Значение
Ultra Studio software
не ниже 7.0
-
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителей температуры
волоконно-оптических распределенного типа DTS модели Sensa Ultra приведены в таблице 3.
Наименование характеристики
±1
MMF50/125
Таблица 3 - Метрологические и технические характеристики
Значение
Характеристики
от 0 до +40
от -196 до +250
3
±1;
±2
1;
2
24;
28
600
Диапазон измерений температуры
(1)
, °C:
Диапазон индикации температуры, °C:
Пределы допускаемой абсолютной погрешности измерений
температуры (при времени измерений 10 или 60 с), °С
Время измерений, с, не менее
Температурное разрешение для односторонних измерений
(в зависимости от времени измерений и длины оптоволокна)
(2)
, °С:
- при длине оптоволокна 12 км и времени измерений 12 с
- при длине оптоволокна 15 км и времени измерений 30 с
Пространственное разрешение (в зависимости от общей длины
оптоволокна)
(3)
, м, не менее:
- при длине оптоволокна до 10 км
- при длине оптоволокна свыше 10 до 15 км
Ресурс оптической мощности (в зависимости от
пространственного разрешения разрешение 1м), дБ:
- для разрешения 1 м
- для разрешения 2 м
Пропускная способность, МГц·км, не менее
Тип оптического волокна
(в соответствии с рекомендацией МСЭ-Т G.651.1)
Тип источника излучения
импульсный
Лист № 4
Всего листов 6
Значение
Наименование характеристики
Характеристики
Длина волны источника излучения, нм 1064
Максимальная средняя мощность излучения, мВт: 2,7
Расстояние между точками измерения (шаг сканирования), м от 0,1 до 2,0
Длина оптоволокна, км, не более 15
Напряжение питания переменного тока, В от 100 до 240
Частота переменного тока, Гц от 50 до 60
Мощность базового модуля, Вт:
- стандартный рабочий режим 65
- максимальный рабочий режим 120
Габаритные размеры оптоволокна, не более, ммØ6×100
Габаритные размеры базового модуля 485×135×500
(ширина×высота×глубина), мм, не более: (без разъемов);
485×135×600
(с разъемами)
Масса базового модуля, кг14,5;
Средняя наработка на отказ, ч 140000
Расчетный срок службы, лет 25
Рабочие условия эксплуатации:
Температура окружающей среды, °C:
- для оптоволокна с акрилатным покрытиемот -50 до +80
- для оптоволокна с полиимидным покрытием от -196 до +250
- для базового модуля от 0 до +40
Относительная влажность окружающего воздуха, %, не более90 (без конденсации)
Примечания:
1. Допускается использование приборов в поддиапазоне измерений находящегося в пределах
верхней и нижней границы диапазона измерений.
2. Данные значения указывают на одно среднеквадратичное (стандартное) отклонение (СКО)
по всему расстоянию измерений постоянной температуры +20 °С без потерь на соединение и
затуханием оптоволокна 1,8 дБ/км для используемой длины волны (1064 нм). Значения
времени указывают аппаратное время измерений в режиме быстрых измерений при
разрешении выборки 1 м.
3. Пространственное разрешение представляет собой расстояние между точками 10 % и 90 %
при реакции датчика на шаговое изменение температуры в любой точке оптоволокна.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность поставки измерителей температуры волоконно-оптических распределенного
типа DTS модели Sensa Ultra приведена в таблице 4.
6 шт.
6 шт.
Количество
6 шт.
Таблица 4 - Комплектность средства измерений
Наименование и обозначение
Измеритель температуры волоконно-оптический
распределенного типа DTS модели Sensa Ultra
Волоконно-оптический кабель типа MMF50/125
Волоконно-оптический кабель типа MMF50/125 для
поверки длиной 20 м
Диск с калибровочными значениями
1 шт.
Лист № 5
Всего листов 6
Наименование и обозначение
Диск с ПО Ultra Studio
Набор кабелей для подключения питания
Руководство по эксплуатации
Паспорт
Методика поверки МП 207.1-025-2017
Количество
1 шт.
1 шт.
1 экз.
6 шт.
1 шт.
Поверка
осуществляется по документу МП 207.1-025-2017 «Измерители температуры волоконно-
оптические распределенного типа DTS модели Sensa Ultra. Методика поверки», утверждённому
ФГУП «ВНИИМС» 04.04.2017 г.
Основные средства поверки:
-термометрсопротивленияЭТС-100эталонный3разрядаспогрешностью
по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный
№ 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
температуры волоконно-оптическим распределенного типа DTS модели Sensa Ultra
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
МЭК 61757-2-2:2016 Волоконно-оптические датчики. Часть 2-2. Измерение Температуры.
Распределенные измерения.
Рекомендация МСЭ-Т G.651.1 Характеристики многомодовых волоконно-оптических
кабелей 50/125 мкм с градиентным показателем преломления.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения
температуры.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Sensor Highway Ltd.», Великобритания
Адрес: Schlumberger, Unit 5 The Quadrangle, Premier Way, Abbey Park Industrial Estate,
Romsey, Hampshire, SO51 9DL, United Kingdom
Тел.: +44 (0)1794 529600
E-mail:
Заявитель
Фирма «OneSubsea UK Ltd.», Великобритания
Адрес: OneSubsea, Unit 3 The Quadrangle, Premier Way, Abbey Park Industrial Estate,
Romsey, Hampshire, SO51 9DL, United Kingdom
Тел.: +44 (0)1794 529600
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83348-21 | Измерители сопротивления рельсовых стыков | ИРС-90 | Общество с ограниченной ответственностью "НАУЧНО-ПРОМЫШЛЕННАЯ КОМПАНИЯ "ЛУЧ" (ООО "НПК "ЛУЧ"), Московская обл., г. Балашиха | 1 год | Перейти |
| 46923-11 | Устройства контроля температуры зерна | Нет данных | Компания "MULMIX FACCO S.R.L.", Италия | 2 года | Перейти |
| 30270-05 | Измерители растворенного кислорода лабораторные | CyberScan DO 1500, CyberScan DO 300, CyberScan PD 300, CyberScan DO 100, EcoScan DO 6 | Фирма "Eutech Instruments Europe B.V.", Нидерланды | 1 год | Перейти |
| 15019-95 | Датчики температуры | Кварц-ДТ-007 | ГМВПП "Кварц", г.Ульяновск | 1 год | Перейти |
| 38177-08 | Весы автомобильные | СМС-СТАРТ типа ВТА | ООО "СпецМонтажСтрой", г.Светлоград | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
