Измерители сопротивления рельсовых стыков ИРС-90, ГРСИ 83348-21
Номер госреестра:
83348-21
Наименование СИ:
Измерители сопротивления рельсовых стыков
Обозначение типа:
ИРС-90
Производитель:
Общество с ограниченной ответственностью "НАУЧНО-ПРОМЫШЛЕННАЯ КОМПАНИЯ "ЛУЧ" (ООО "НПК "ЛУЧ"), Московская обл., г. Балашиха
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.10.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» октября 2021 г. № 2180
Лист № 1
Регистрационный № 83348-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления рельсовых стыков ИРС-90
Назначение средства измерений
ИзмерителисопротивлениярельсовыхстыковИРС-90(далее–измерители)
предназначены для измерения активного электрического сопротивления токопроводящих
рельсовых стыков, стрелочных переводов и уравнительных стыков железнодорожного пути на
рельсах типов Р50, Р65, Р75.
Описание средства измерений
Принцип работы измерителя основан на одновременном измерении рабочего тока и
рабочего напряжения на измеряемом сопротивлении стыка и последующем вычислении и
индикации на дисплее в цифровой форме значения электрического сопротивления стыка.
Конструктивно измеритель выполнен в виде моноблока. Измеритель состоит из
электронного блока, выполненного в жестком алюминиевом корпусе, предохраняющем его от
внешнихнеблагоприятныхвоздействий.Измеренияпроизводятсянепосредственно
электронным блоком без подключения внешних преобразователей.
Измеренные значения сопротивления могут быть сохранены в памяти измерителя и
переданы на компьютер по интерфейсу USB.
Электрическое питание измерителя осуществляется от встроенного аккумулятора.
Измерители имеют степень защиты от пыли и влаги IP65 по ГОСТ 14254-2015.
Заводской номер наносится на заводской шильдик, расположенный на нижней панели
корпуса измерителя, и состоит из арабских цифр.
Нанесение знака поверки на измерители не предусмотрено.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа представлена на рисунке 1.
Лист № 2
Всего листов 4

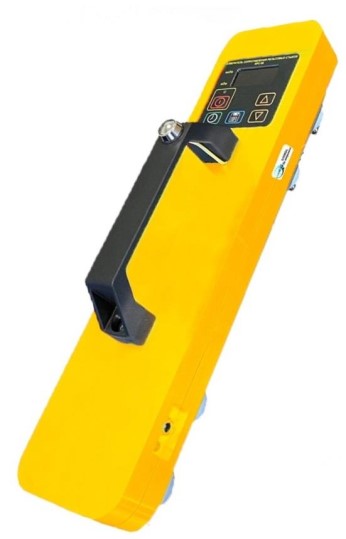

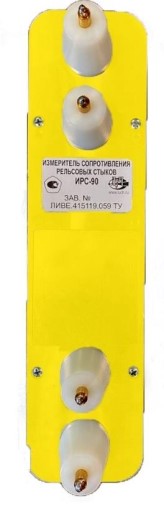

Рисунок 1 – Общий вид средства измерений и схема пломбировки от
несанкционированного доступа
Программное обеспечение
ВстроенноеПО–внутренняяпрограмма микропроцессорадля обеспечения
нормального функционирования измерителей. Оно реализовано аппаратно и является
метрологически значимым. Микропрограмма заносится в программируемое постоянное
запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не может быть
изменена пользователем, корпуса измерителей опломбированы.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Значение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
–
не ниже 1.0
–
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений активного электрического сопротивления
стыков, мкОмот 50 до 7500
Пределыдопускаемой абсолютной погрешности измерений
активного электрического сопротивления стыков Δ, мкОм:
- в диапазоне измерений от 50 до 500 мкОм включ.±(0,025∙Rи + 5)
- в диапазоне св. 500 до 7500 мкОм ±(0,025∙Rи + 20)
где Rи – измеренное значение активного электрического сопротивления стыка, мкОм
Место установки пломбы
Лист № 3
Всего листов 4
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (длина×ширина×высота), мм, не более
380×95×150
4
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %
– относительная влажность при температуре 25 ºС , %, не более
– атмосферное давление, кПа
от -40 до +50
от 30 до 80
98
от 84 до 106
Знак утверждения типа
наносится по технологии изготовителя на заводской шильдик, расположенный на нижней панели
корпуса измерителя, и на титульный лист руководства по эксплуатации ЛИВЕ.415119.059 РЭ
типографским способом.
ЛИВЕ.415119.059.1000
1 шт.
Программное обеспечение
1 шт.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Обозначение
Количество
Наименование
Измеритель сопротивления рельсовых
стыков ИРС-90. Электронный блок
Кабель USB
Блокпитания
Запасной аккумуляторный блок
–
–
ЛИВЕ.415119.059.2500
Паспорт
Руководство по эксплуатации
1 шт.
1 шт.
1 шт.*
1 экз.
1 экз.
ЛИВЕ.415119.059 ПС
ЛИВЕ.415119.059 РЭ
«Рабочее место НПК
«ЛУЧ»
–
1 шт.
Транспортная тара
* – поставляется по заказу
Сведения о методиках (методах) измерений
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации
ЛИВЕ.415119.059 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям
сопротивления рельсовых стыков ИРС-90
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении
ЛИВЕ.415119.059ТУИзмерительсопротивлениярельсовыхстыковИРС-90.
Технические условия
Лист № 4
Всего листов 4
Изготовитель
Обществосограниченнойответственностью«НАУЧНО-ПРОМЫШЛЕННАЯ
КОМПАНИЯ «ЛУЧ»
(ООО «НПК ЛУЧ»)
ИНН 5001117586
Адрес: 143930, Московская область, г. Балашиха, микрорайон Салтыковка, шоссе
Ильича, д. 1
Телефон/факс: +7 (498) 520-77-99,
Web-сайт: www.luch.ru,
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail:
Web-сайт: www.rostest.ru
Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
лиц
